三极管饱和电压
三极管是一种常用的电子元件，广泛应用于各种电路中。三极管饱和电压是指当三极管工作在饱和区时，其集电极与发射极之间的电压。饱和电压是三极管工作的重要参数之一，对于电路的设计和性能起着重要的影响。
在三极管工作时，会出现三种工作状态：放大状态、截止状态和饱和状态。当三极管工作在饱和状态时，其集电极与发射极之间的电压被称为饱和电压。饱和电压是由于三极管的基极-发射结和集电极-发射结都处于正向偏置状态，形成一个低阻抗通路，使得电流能够流通。在饱和状态下，三极管的电流增益最大，且集电极电流与基极电流之间的关系变得不再线性。
三极管饱和电压的大小主要取决于其内部结构和材料的性质。通常，饱和电压的数值在几十到几百毫伏之间。对于不同类型的三极管，其饱和电压也有所不同。一般来说，饱和电压越小，三极管的性能越好。
三极管饱和电压的大小对电路的性能有着重要的影响。首先，饱和电压的大小直接影响着三极管的工作状态。当饱和电压较低时，三极管更容易进入饱和状态，从而使电流增益更大，电路的放大效果更好。其次，饱和电压还会影响三极管的开关速度。饱和电压越小，开关速度越快，电路的响应速度也会更快。
在电路设计中，合理选择三极管的饱和电压是非常重要的。如果饱和电压过大，会导致电路的放大效果不理想，甚至无法满足设计要求。而饱和电压过小，则可能会导致电路的开关速度过快，造成开关干扰或能量损耗。因此，设计师需要根据具体的应用需求来选择合适的三极管，以确保电路性能的稳定和可靠。
三极管饱和电压是三极管工作的重要参数之一，直接影响着电路的性能和稳定性。在电路设计中，合理选择饱和电压是非常关键的。通过对饱和电压的了解和掌握，可以更好地应用三极管，提高电路的性能和可靠性。

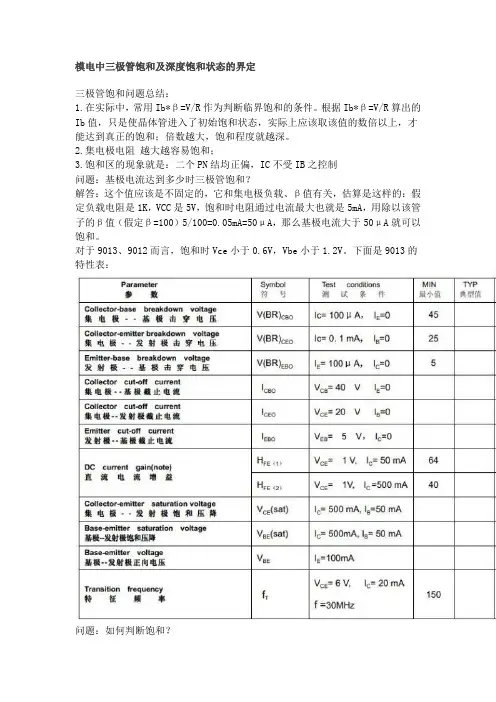

模电中三极管饱和及深度饱和状态的界定
三极管饱和问题总结：
1.在实际中，常用Ib*β=V/R作为判断临界饱和的条件。根据Ib*β=V/R算出的Ib值，只是使晶体管进入了初始饱和状态，实际上应该取该值的数倍以上，才能达到真正的饱和；倍数越大，饱和程度就越深。
2.集电极电阻 越大越容易饱和；
3.饱和区的现象就是：二个PN结均正偏，IC不受IB之控制
问题：基极电流达到多少时三极管饱和？
解答：这个值应该是不固定的，它和集电极负载、β值有关，估算是这样的：假定负载电阻是1K，VCC是5V，饱和时电阻通过电流最大也就是5mA，用除以该管子的β值（假定β=100）5/100=0.05mA=50μA，那么基极电流大于50μA就可以饱和。
对于9013、9012而言，饱和时Vce小于0.6V，Vbe小于1.2V。下面是9013的特性表：
问题：如何判断饱和？ 判断饱和时应该求出基级最大饱和电流IBS，然后再根据实际的电路求出当前的基级电流，如果当前的基级电流大于基级最大饱和电流，则可判断电路此时处于饱和状态。
饱和的条件： 1.集电极和电源之间有电阻存在 且越大就越容易管子饱和；2.基集电流比较大以使集电极的电阻把集电极的电源拉得很低，从而出现b较c电压高的情况。
影响饱和的因素：1.集电极电阻 越大越容易饱和；2.管子的放大倍数 放大倍数越大越容易饱和；3.基集电流的大小；
饱和后的现象：1.基极的电压大于集电极的电压；2.集电极的电压为0.3左右，基极为0.7左右（假设e极接地）
谈论饱和不能不提负载电阻。假定晶体管集-射极电路的负载电阻（包括集电极与射极电路中的总电阻）为R，则集-射极电压Vce=VCC-Ib*hFE*R，随着Ib的增大，Vce减小，当Vce<0.6V时，B-C结即进入正偏，Ice已经很难继续增大，就可以认为已经进入饱和状态了。当然Ib如果继续增大，会使Vce再减小一些，例如降至0.3V甚至更低，就是深度饱和了。以上是对NPN型硅管而言。
晶体管的三种工作状态
电晶三极管的几个工作状态是什么？
1、是完全截止状态。（是在基极电流为零，或约为反偏的时候。）
2、是完全导通状态。（这时基极电流较充足，晶体管CE极间电压已经约小于BE电压）
3、线性工作状态（通常说的放大状态），此时晶体管集电极电流经N倍于基极电流作有规律的变化。
在开关电路中，通常是使晶体管工作在1、2两种状态之间。
在放大器中使用的晶体管则一定要保证它工作于线性工作状态，而尽量避免进入前2种状态之中。
晶体管的伏安特性可知，共具有哪三种工作状态
晶体管饱和时，其集电极和发射极之间的压降近似等于零，相当于短路
晶体管工作在三个区域的条件是
三极管有三种工作状态：截止状态、放大状态、饱和状态。当三极管用于不同目的时，它的工作状态是不同的三极管的三种状态也叫三个工作区域
即：截止区、放大区和饱和区：
(1)、截止区：当三极管b极无电流时三极管工作在截止状态，c到e之间阻值无穷大，c到e之间无电流通过。
NPN型三极管要截止的电压条件是发射结电压Ube小于0.7V即Ub-Ue<0.7V
PNP型三极管要截止的电压条件是发射结电压Ueb小于0.7V即Ue-Ub<0.7V
(2)、放大区：三极管的b极有电流，Ic和Ie都随Ib改变而变化，即c极电流Ic和e极电流Ie的大小受b极电流Ib控制。Ib越大，Rce越小，Ice越大；反之Ib越小，Rce越大，Ice越小。
在基极加上一个小信号电流，引起集电极大的信号电流输出。
NPN三极管要满足放大的电压条件是发射极加正向电压，集电极加反向电压:
Ube=0.7V即Ub-Ue=0.7V
PNP三极管要满足放大的电压条件是发射极加正向电压，集电极加反向电压:
Ueb=0.7V即Ue-Ub=0.7V
(3)、饱和区：当三极管的集电结电流IC增大到一定程度时，再增大Ib，Ic也不会增大，超出了放大区，进入了饱和区。饱和时，集电极和发射之间的内阻最小，集电极和发射之间的电流最大。三极管没有放大作用，集电极和发射极相当于短路，常与截止配合于开关电路。
三极管状态判断
NPN管:放大状态Vc>Vb>Ve,饱和状态Vb>ve,Vb>vc,截止状态Vc=+V,Vb=0
PNP管:放大状态Ve>Vb>Vc,饱和状态Vb
饱和状态时Vce为0.2V(npn和pnp管都是一样的)
静态工作点可以测量出来
发射结和集电结都是正向偏置时就已经饱和了.此时,Ube>Uce.
当晶体管的Ube增大时,Ic不是明显的增大说明进入饱和状态,对于小功率管,可以认为当Uce=Ube,即Ucb=0时,处于临界饱三极管简介
晶体三极管的结构和类型
晶体三极管，是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件。三极管是在一块半导体基片上制作两个相距很近的PN结，两个PN结把正块半导体分成三部分，中间部分是基区，两侧部分是发射区和集电区，排列方式有PNP和NPN两种，
从三个区引出相应的电极，分别为基极b发射极e和集电极c。
发射区和基区之间的PN结叫发射结，集电区和基区之间的PN结叫集电极。基区很薄，而发射区较厚，杂质浓度大，PNP型三极管发射区"发射"的是空穴，其移动方向与电流方向一致，故发射极箭头向里；NPN型三极管发射区"发射"的是自由电子，其移动方向与电流方向相反，故发射极箭头向外。发射极箭头向外。发射极箭头指向也是PN结在正向电压下的导通方向。硅晶体三极管和锗晶体三极管都有PNP型和NPN型两种类型。
三极管的封装形式和管脚识别
常用三极管的封装形式有金属封装和塑料封装两大类，引脚的排列方式具有一定的规律，
底视图位置放置，使三个引脚构成等腰三角形的顶点上，从左向右依次为e b c；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为e b c。
目前，国内各种类型的晶体三极管有许多种，管脚的排列不尽相同，在使用中不确定管脚排列的三极管，必须进行测量确定各管脚正确的位置，或查找晶体管使用手册，明确三极管的特性及相应的技术参数和资料。
