发电机定子接地保护动作跳闸分析通用版

文件编号：GD/FS-2098（解决方案范本系列）发电机定子接地保护动作跳闸分析详细版A Specific Measure To Solve A Certain Problem, The Process Includes Determining The Problem Object And Influence Scope, Analyzing The Problem, Cost Planning, And Finally Implementing.编辑：_________________单位：_________________日期：_________________发电机定子接地保护动作跳闸分析详细版提示语：本解决方案文件适合使用于对某一问题，或行业提出的一个解决问题的具体措施，过程包含确定问题对象和影响范围，分析问题，提出解决问题的办法和建议，成本规划和可行性分析，最后执行。

，文档所展示内容即为所得，可在下载完成后直接进行编辑。

郑州热电厂3号发电机为典型的发电机变压器组（发变组）单元接线，发电机为东方电机厂生产的QFSN－200－2型，机组于1992年投运，现处于稳定运行期。

2001－11－18，3号发电机处于正常运行状态，当时机组带有功负荷125 MW，无功负荷25 Mvar，对外供热量160 t/h。

1 事故经过凌晨01：35，3号机集控室铃响，中央信号盘发出“保护回路故障”和“故障录波器动作”光字，随即喇叭叫，中央信号盘又出“发电机定子接地”、“主汽门关闭”、“断水保护动作”、“远方跳闸动作”、“6 kV配电装置故障”光字，发变组表计无明显冲击，发变组控制盘发电机出线开关Ⅲ建石1、灭磁开关Q7、励磁调节柜输出开关Q4绿灯闪光，除副励电压表外，发变组其它表计均无指示；厂用电盘6kVⅠ、Ⅱ段出“BZT动作”光字，6 kV高压厂用电备用电源进线开关6107，6207红灯闪光，6kV 高压厂用电备用变压器高压侧开关建备1绿灯平光，6 kVⅠ、Ⅱ段电压表指示为0，高、低压厂用电失电，集控室工作照明失去，保安电源联动正常，值班人员立即退出6107，6207联动开关，将上述跳闸开关复位后，发现Ⅲ建石1、Q7、6 kV高压厂用电工作电源进线开关6104，6204均为绿灯平光，红灯闪光，由于灯光指示异常，为防止扩大事故，在确认6104，6204断开后，于01：38，手动合上建备1，高、低压厂用电恢复正常。

-发输变电-发电机定子接地保护动作分析及处理王立荣（华能福州电厂，350020,福建福州）大型发电机定子绕组采用氢气和水作为冷却介质，水冷的效果是氢冷的50倍。

定子冷 却水必须具有很高的工作可靠性，能确保发电 机长期稳定运行。

冷却水不允许含有机械杂质，其电导率应不大于1-0 'S/cm ⑴，氢离子 浓度指数（pH ）为7〜8 ,硬度不大于2'mol/L 。

水中含氧量要尽可能少，否则影响发电机的安全运行。

我厂要求电导率小于2 'S/cm 。

过大的电导率会引起较大的泄漏电流，从而使绝缘引水管老化，还会使定子相间发生闪络。

为达到上述要求，一般采用凝结水或除盐水作为水源,并设有连续运行的树脂型离子交换器系统,2%定冷水经过离子交换器，以保证运行中的水质。

1 现场情况某机组负荷600 MW 运行正常。

由于发电机定冷水电导率偏高（1-4 'S /cm ），根据技术监督要求，在定冷水离子交换器中加入了 1kg 阳树脂，电导率没有下降。

于是，将定冷水离子交换器树脂进行全部更换。

更换后，按照操作规程投入离子交换器。

此时，电导率为1.3 'S/cm 。

离子交换器投运后，电导率开始快速爬升。

4 min 后，主水路电导率达 4.15 'S/cm ，离子交换器出口电导率达10 'S/cm 。

图1定冷水电导率变化曲线发电机定子绝缘下降，达到报警绝缘值20 k#，发变组保护装置发出定子接地保护报警。

发电机定子接地报警波形图如图2所示。

延时3 min 后，发电机定子接地保护动作，其波形图如图3所示。

发电机保护柜显示 “注入式定子接地灵敏信号”报警，以及“注良好的经济和社会效益。

理时间，为企业节约了设备维修成本，取得了图3升降装置现场应用（编辑志 皓）【高压断路器 维修 机械与设备 设计】140■ ■■（2020 -3）-发输变电-图2发电机定子接地报警波形图图3发电机定子接地保护动作波形图入式定子接地保护动作”。

浅析一起发电机定子接地保护动作跳闸的原因江毅发布时间：2021-11-02T05:39:05.449Z 来源：《基层建设》2021年第19期作者：江毅[导读] 发电机是电力系统的电源，是发电厂的主要关键设备。

发电机定子接地是发电机定子绕组回路及与定子绕组回路直接相连的一次系统发生的单相接地短路故障中电广西防城港电力有限公司广西防城港 538000摘要：发电机是电力系统的电源，是发电厂的主要关键设备。

发电机定子接地是发电机定子绕组回路及与定子绕组回路直接相连的一次系统发生的单相接地短路故障，发电机定子接地保护在发变组保护中由定子接地零序电压（基波零序电压保护发电机85～95％的定子绕组单相接地）与定子接地三次谐波电压（三次谐波电压比率判据只保护发电机中性点 25％左右的定子接地）构成。

定子接地按接地时间长短可分为瞬时接地、断续接地和永久接地；按接地范围可分为内部接地和外部接地；按接地性质可分为金属性接地、电弧接地和电阻接地；按接地原因可分为真接地和假接地。

本文介绍了发电厂定子接地保护跳闸故障的查找过程、处理经过、原因分析及防范措施等。

关键词：发电机；定子接地保护；单相接地短路故障；故障原因分析大型发电机是电力系统的重要设备之一，发电机容易发生绕组线棒和定子铁芯之间绝缘的破坏，发电机组定子对地电容较大，因此发生单相接地故障的比例较高。

当发电机定子接地故障长时存在，会引起接地弧光过电压，可能导致发电机其它位置绝缘的破坏，形成危害严重的相间或匝间短路故障。

某630MW大型发电厂#2发电机为东方电气厂生产的QFSN-600-2型汽轮发电机，出口额定电压为22kV、额定电流17495A、COSφ=0.9、Xd=18.26%。

定子绕组采用星型接线方式，中性点采用经接地变压器接地方式。

电厂厂用电由发电机出口引出，经两台高厂变降压引至6kV 母线。

励磁采样自并励方式，一次交流电源由发电机出口经三台分相变压器将压至860V供给。

发电机定子接地保护动作分析及处理摘要：随着时代发展推动各个行业不断进步。

本文对发电机定子接地保护常用方法进行介绍，对各保护方法原理及优缺点进行了深入的研究和分析，总结出了发电机定子保护的可靠措施。

关键词：发电机系统；定子接地保护；动作分析1发电机定子接地保护原理目前大容量汽轮发电机组广泛采用的是双频式100%的定子接地保护及外加电源注入式定子接地保护。

发电机定子100%接地保护就是对发电机定子发生接地故障时进行无死区的保护，采用基波零序电压式定子接地保护加三次谐波电压定子接地保护，通过这两种保护相互配合，达到大容量机组100%定子接地保护要求。

注入式定子接地保护，是在发电机中性点接地变二次侧注入一个方波电源，当发电机定子接地时，通过参数的变化，反映出发电机定子发生接地故障。

1.1双频式100%的定子接地保护由基波零序电压式接地保护与三次谐波式接地保护构成，能检查出发电机内部的任何点的接地故障。

是利用发电机固有的电势在定子接地故障时所产生的相应的电流或电压作为保护的动作参量。

(1)基波零序电压定子接地保护基波零序电压能够保证发电机在85%-95%的定子绕组单相接地保护，基波零序电压依靠发电机零序电压大小来判断定子绕组是否接地。

基波零序电压保护可反映α大于10%以上范围的定子绕组接地故障，且故障点越远离发电机中性点时基波零序电压动作量越大，从而保护灵敏度越高。

其中α为发电机定子绕组发生单相接地时，接地点距离中性点的距离。

基波零序电压保护设两段定值，一段为灵敏段，另一段为高定值段。

灵敏段基波零序电压保护动作于信号时，其动作方程为U0n ＞U0zd，式中:U0n为发电机中性点零序电压;U0zd为零序电压定值。

灵敏段动作于跳闸时，还需经主变高压侧零序电压闭锁，以防止区外接地故障时定子接地基波零序电压灵敏段误动。

高定值段基波零序电压保护，动作方程为U0n＞U0hzd，保护动作于信号或跳闸均不需经主变高、中压侧零序电压辅助判据闭锁。

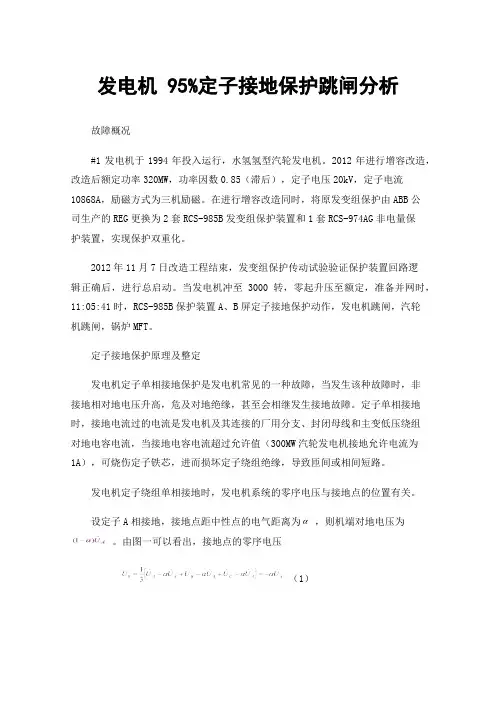

发电机 95%定子接地保护跳闸分析故障概况#1发电机于1994年投入运行，水氢氢型汽轮发电机。

2012年进行增容改造，改造后额定功率320MW，功率因数0.85（滞后），定子电压20kV，定子电流10868A，励磁方式为三机励磁。

在进行增容改造同时，将原发变组保护由ABB公司生产的REG更换为2套RCS-985B发变组保护装置和1套RCS-974AG非电量保护装置，实现保护双重化。

2012年11月7日改造工程结束，发变组保护传动试验验证保护装置回路逻辑正确后，进行总启动。

当发电机冲至3000转，零起升压至额定，准备并网时，11:05:41时，RCS-985B保护装置A、B屏定子接地保护动作，发电机跳闸，汽轮机跳闸，锅炉MFT。

定子接地保护原理及整定发电机定子单相接地保护是发电机常见的一种故障，当发生该种故障时，非接地相对地电压升高，危及对地绝缘，甚至会相继发生接地故障。

定子单相接地时，接地电流过的电流是发电机及其连接的厂用分支、封闭母线和主变低压绕组对地电容电流，当接地电容电流超过允许值（300MW汽轮发电机接地允许电流为1A），可烧伤定子铁芯，进而损坏定子绕组绝缘，导致匝间或相间短路。

发电机定子绕组单相接地时，发电机系统的零序电压与接地点的位置有关。

设定子A相接地，接地点距中性点的电气距离为，则机端对地电压为。

由图一可以看出，接地点的零序电压（1）图一零序电压与接地位置的关系在图中：－发电机相电压额定值；－发电机系统的零序电压；－接地点距中性点的电气距离，机端接地时，＝1。

2.1发电机定子接地保护原理RCS-985B定子接地保护主要由基波零序电压保护和三次谐波电压比率定子接地保护组成。

其中，基波零序电压保护发电机85~95%的定子绕组单相接地，而三次谐波电压判据则保护发电机中性点25%左右的定子接地。

保护逻辑框图见图二、图三。

图二基波零序电压保护逻辑框图图三三次谐波电压判据逻辑框图2.2 定子接地保护的整定计算2.2.1 低定值段零序电压整定按躲过正常运行时的最大不平衡基波零序电压Uo.max整定，即Uo.p=KrelUo.max （2）式中：Krel——可靠系数，取1.2~1.3Uo.max——机端或中性点实测不平衡基波零序电压在计算基波零序电压动作元件时，要考虑该保护的保护范围，当发生由机端向机内90%的范围定子接地故障时，基波零序电压保护应动作，此时一次零序电压应为0.1.#1发电机机端TV变比为//则低定值段零序电压的整定值为：Uo.p=3×=10（V）动作时间：定子接地保护可视为发电机的主保护，在保证不误动的情况下，动作时间尽可能取短，故取t=0.2s2.2.2 高定值段零序电压整定高定值段的动作电压应可靠躲过传递过电压，高定值取25V，动作时间取0.5S。

电厂＃5机定子接地保护动作跳闸事件分析报告1、事件经过（1）11月18日18:49时，＃5机运行中MKⅥ突然发“发电机保护动作”、“86G1（保护总出口）继电器动作跳机”报警，机组熄火遮断；检查发电机保护盘，装置显示发电机3Uo定子接地保护动作；当班值长即下令开＃6机，同时将＃5发变组转为冷备用，并通知检修相关专业负责人速进厂协助检查。

（2）19:30时，检修人员到场进行相关检查：1）测量发电机定子绝缘（带出线电缆及主变低压侧绕组），三相对地绝缘正常，均在50兆欧以上；2）测量两组PT绝缘正常，均在2000兆欧以上；3）对定子接地保护进行校验，保护动作正确；4）检查电压互感器一次保险，发现PT1的A相保险熔断；5）其他检查未见异常。

通过以上检查，并经分析，基本确定定子接地保护动作是由于PT高压侧保险熔断造成。

（3）更换高压保险，机组恢复备用。

为进一步确认一次系统正常，将机组开至空载满速，进行零起升压，试验正常。

另外测量PT开口三角的零序电压值亦正常。

21:52时，机组并网，运行正常。

故障全过程历时3.05小时。

2、原因分析（1）从＃5机事故记录查得，当时定子接地保护起动值是14.5V（保护整定值为10V，0.5S），如果PT保险是按其固有的熔断特性（安秒特性）瞬间烧断，3Uo的值应为100V。

由此可初步分析认为该保险的熔断是经历了一个有别于正常的暂态变化过程。

在此过程中随着该PT保险阻值的变化，其二次侧电压也随之发生变化，引起二次侧三相电压不平衡，导致3U0动作跳机。

（2）高压保险问题引起保护动作在我厂尚属首次。

通常，出现PT保险单相断线时保护装置本身固有的“断线闭锁”功能应有效闭锁3UO 动作。

但正因上述分析，该PT保险是经历了一个非瞬间熔断的过程。

3UO动作时其负序电压尚未达到“断线闭锁”动作值。

“断线闭锁”以负序电压整定，其动作值U2=10V。

如3UO动作值为14.5V，则此时的负序电压标量为1/33UO标量，应为4.8V左右，因此“断线闭锁”不会启动。

发电机定子接地保护动作原因与故障处理分析摘要:发电机的主要错误是对静态部件文件进行单阶段校准。

由于发电机的中性点没有受到强烈的阻力或损伤,因此单阶段对静态部件进行校准的错误不会造成一个大的短路,也不会在对静态部件进行电离保护之后产生信号。

但是,如果不加以处理,它会在各种能源系统之间形成一个短电路,导致发电机损坏。

本文分析了对静态部件进行电离保护的问题。

关键词:发电机;定子接地保护;故障处理分析;一、发电机定子接地保护基本工作原理发电机的定子绕组是完全绝缘的，而中性点通常处于低电压时工作，所以接地故障不会靠近发电机。

实际应用表明,由于机械式发电机或水冷却发电机的固定部分泄漏,将在发电机的中性点附近发生单相地面错误。

这也可能是由于多个周期转弯之间的地方宫殿圆圈,在中点附近。

如果这个数字很小,差分保护就无法逆转,误差会继续发展。

最后,靠近中性点的绕组冲破铁芯，导致单相接地故障错误。

如果定子接地故障保护由于死区的存在而没有反应，它将在相间或层间短路中继续扩大，所以中性点工作电压低，不能成为降级对定子接地故障保护无死区要求的关键理由。

定子绕组的接地保护应设置100%的保护范围,故障点不能超出安全电流,而且当定子绕组中任何一个点出现接地故障时,应对其进行充分的保护。

若保护设备的敏感性较差,如果在发生器中点附近有电弧抗蚀剂,就无法提供保护,而且一旦发生在机顶附近的土地故障,中点的电压将会升高,导致一个点的地板失灵,从而产生严重后果。

二是关于继电器的原理。

电力是通过动能和水位能量转换而来，而水流条件、地形条件等都会影响到电力的发电方式，这也是造成火力发电与水力发电不同的重要原因。

发电机与变压器之间的接线是水力发电的主要方式，20MW-100MW是发电机的最大功率区间，通常小于火力发电厂。

为保证一台变压器与多个发电机之间的高效连接，可采取扩展单元接线的方法，并在母线上通过断路器进行并联。

发电机的定、转子保护结构。

电厂4号机组定子接地跳闸事件分析报告2018年09月11日，电厂4号机组发生一起发电机机端B相出线箱进水,导致定子接地保护动作跳闸事件。

现将分析情况汇报如下：一、事件发生前的运行方式2018年09月11日22:52，4号机组负荷216MW，B、C、D磨煤机运行，总煤量91吨，主汽压力15.48MPa。

两台引风机运行，炉膛负压自动；两台一次风机运行，风压在自动控制方式；两台送风机运行，机组运行参数均正常。

二、事件经过2018年09月11日22时52分48秒，二期集控室4号机组BTG盘同时发出多个光字牌报警，分别为“定子接地跳闸”、“发变组保护装置异常”、“发变组保护装置异常”、“4A/4B BZT动作”、“汽机跳闸”、“一次风机A跳闸”、“一次风机B跳闸”、“主燃料跳闸”、“磨煤机B(C、D)跳闸”；查看4号发变组解列，汽轮机跳闸，锅炉灭火。

控制员翻看保护动作首出为“发电机故障”，汇报值长，立即执行单机故障跳闸处理预案。

开启主汽至轴封供汽门，开启高旁前疏水门，打开高旁电动门，用高旁带高压辅汽系统，调整辅汽至轴封压力正常后，关闭主汽至轴封供汽门。

同时，完成机组停运相关工作。

发电机定子接地保护动作，４号机组跳闸后，值长立即汇报发电部部长及公司领导。

并向河南公司和集团公司调度中心汇报机组跳闸情况。

事件发生后，各级人员立即赶赴现场，组织排查分析，根据现场６.5米水迹情况，判断发电机定子接地原因可能为出线箱进水所致，随即办理工作票，将发变组解备做安措，进行检查。

对发电机三相出线箱解体检查，Ｂ相出线箱盘式绝缘子积水清理烘干，Ａ、Ｃ相检查正常。

12日05:30检修工作结束，机组开始恢复启动，07:20机组定速后，做发电机手动零起升压试验正常，08:35 ４号机组并网正常运行。

三、检查情况1.就地检查发现4号发电机底部B相出线箱处向地面滴水，4号发电机端部B相出线箱内有进水痕迹，4号发电机氢冷器排空气门处现场检查，发现励端氢冷器放空气门漏斗处地面有水印。

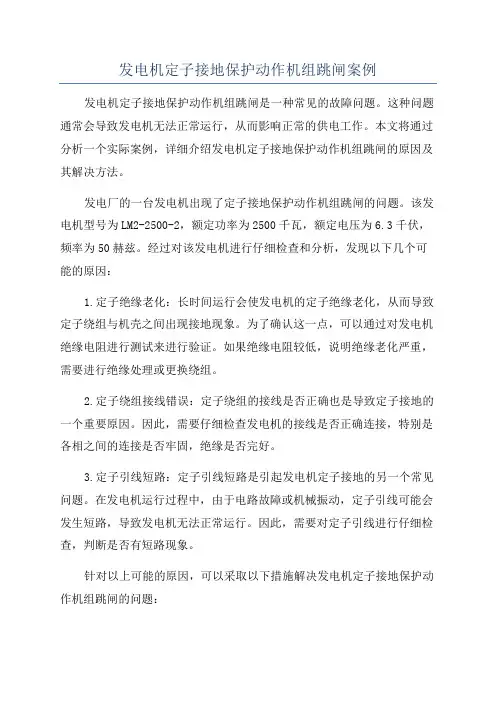

发电机定子接地保护动作机组跳闸案例发电机定子接地保护动作机组跳闸是一种常见的故障问题。

这种问题通常会导致发电机无法正常运行，从而影响正常的供电工作。

本文将通过分析一个实际案例，详细介绍发电机定子接地保护动作机组跳闸的原因及其解决方法。

发电厂的一台发电机出现了定子接地保护动作机组跳闸的问题。

该发电机型号为LM2-2500-2，额定功率为2500千瓦，额定电压为6.3千伏，频率为50赫兹。

经过对该发电机进行仔细检查和分析，发现以下几个可能的原因：1.定子绝缘老化：长时间运行会使发电机的定子绝缘老化，从而导致定子绕组与机壳之间出现接地现象。

为了确认这一点，可以通过对发电机绝缘电阻进行测试来进行验证。

如果绝缘电阻较低，说明绝缘老化严重，需要进行绝缘处理或更换绕组。

2.定子绕组接线错误：定子绕组的接线是否正确也是导致定子接地的一个重要原因。

因此，需要仔细检查发电机的接线是否正确连接，特别是各相之间的连接是否牢固，绝缘是否完好。

3.定子引线短路：定子引线短路是引起发电机定子接地的另一个常见问题。

在发电机运行过程中，由于电路故障或机械振动，定子引线可能会发生短路，导致发电机无法正常运行。

因此，需要对定子引线进行仔细检查，判断是否有短路现象。

针对以上可能的原因，可以采取以下措施解决发电机定子接地保护动作机组跳闸的问题：1.进行绝缘处理：如果定子绝缘老化严重，可以尝试进行绝缘处理。

绝缘处理可以使用绝缘漆或其他绝缘材料进行修复。

然而，如果绝缘老化严重且不能修复，可能需要更换定子绕组。

2.检查和更换接线：仔细检查发电机的接线是否正确连接，特别是各相之间的连接。

如果发现接线错误或脱落，重新连接或更换接线。

3.检查定子引线：对定子引线进行仔细检查，查看是否有短路现象。

如果发现定子引线短路，需要修复或更换引线。

除了以上方案，还可以进行其他辅助检查和处理措施，如对发电机的接地电阻进行测试，查看是否符合标准要求；检查发电机的控制保护装置是否正常运行，是否灵敏；检查定子接地保护装置的设置参数，是否与发电机的额定参数相匹配等。

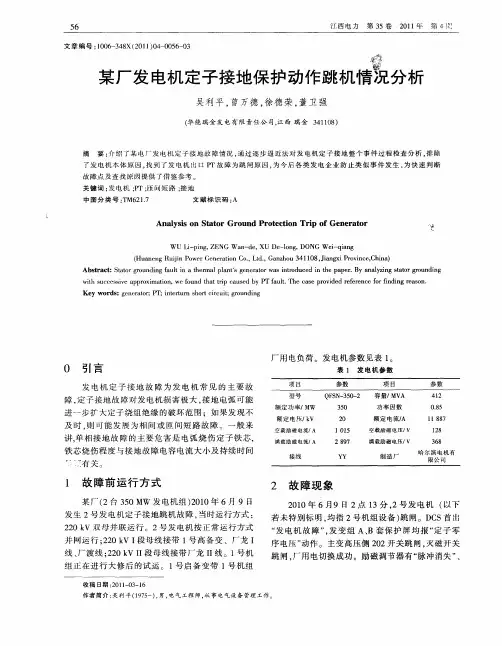

机组定子接地保护动作跳闸分析【摘要】通过对一起定子接地保护动作跳机过程的检查、试验、分析，结合运行人员监视记录参数，找出造成机组跳闸的原因并进行及时的处理。

【关键词】定子接地；3U0；保护；PT；匝间短路1 事件简述2013年7月15日19时23分，某电厂#6发电机控制屏上“定子接地95%”光字牌亮，#6发电机组出线开关2206跳闸，并联跳#6发电机灭磁开头MK及汽机、锅炉，厂用电备用电源开关联动正常。

2 机组跳闸前运行方式220kV1M、2M母线闭环运行，#5发电机出线开关2205挂1M母线运行，#6发电机出线开关2206挂2M母线运行，另有两条出线分别挂在1M和2M母线送出负荷，其中#6发电机是发变组的主接线形式，如图一所示。

3 保护动作行为分析#6机组主一、主二发变组保护均为国电南自的DGT801型保护装置。

根据保护装置的动作报告可知，机组跳闸由“发电机3U0定子接地保护”动作引起，由#6号机跳闸录波图（图二）可以看出，0ms（录波图时标）时，发电机录波装置由于发电机机端电压3Uo通道有效值高越限启动（定值5.77V），32672ms后，#6号发电机变压器保护A柜保护动作（定值10V），此时录波器中采样的电压值为16.4V，#6号发电机变压器保护B柜于32695ms保护动作（定值10V），此时录波器中采样的电压值为16.69V，32727.5ms时，#6发电机出线开关2206开关跳闸。

因为A、B套保护取自不同PT的3U0且中性点U0都存在，初步排除保护装置异常的可能，判断为发电机一次部分故障导致。

由此对录波数据进行进一步的分析，以确定故障点。

当发电机定子绕组某相发生接地时，其零序电压的分布应如图四中的a所示，其故障相电压减少，其它两相电压同时增大，并且其向量应该在故障相方向上移动，幅值相等。

从录波图的数据分析，跳闸前三相电压幅值分别为Ua：13.53kV，Ub：9.95kV，Uc：11.31kV，正常电压是11.5kV，根据以上数据，在正常时电压向量为EA，EB，Ec，以A、B、C为圆心，Ua、Ub、Uc为半径作圆，其交点为N’，如图四中b所示。

发电机定子接地3ω保护动作，机组跳闸
1、事故经过：
2003年6月27日14时50分，#1机电气报警盘报警：02柜LFP-925保护远方跳闸，PLP02-54T柜FOX装置动作。

01柜LFP-925保护远方跳闸，PLP01-54T柜FOX装置动作。

发电机跳闸，汽轮机、锅炉联跳。

#1机电子间报警信号：定子接地3ω、发电机热工、220KV线路保护。

2、事故原因：
7月4日查明跳闸原因：#1发电机中性点接地变压器柜内端子排L610接线松动，接触不良。

经试验证明能引起定子接地3ω保护动作。

发电机中性点接地变压器柜是厂家成套供货设备，端子排设计不合理水平布置，且基建施工压接不牢固，由于振动造成线接触不良，导致定子接地3ω保护动作。

3、防范措施：
（1）电气保护动作后，应立即查明电气保护动作的首发信号，分析是主保护动作还是后备保护动作。

应测量电气设备的绝缘，测量绝缘正常，故障消除后方可重新启动。

（2）全面排查电气设备的保护接线，消除不安全因素。

发电机定子接地保护动作跳闸分析发电机定子接地保护动作是一种重要的过电流保护，在发电机运行中起到了保护设备和人身安全的作用。

如果发电机定子接地保护动作跳闸频繁出现，就需要进行分析和排除故障原因，以确保发电机运行的安全性和可靠性。

一、故障原因分类发电机定子接地保护动作跳闸的原因可能有以下几种：1. 定子绕组局部故障：定子绕组某一段或若干段出现了接地或短路故障，导致定子接地电流过大，使保护系统动作。

2. 定子接线或连接器松动：定子绕组与接线或连接器接触不良或松动，导致接触电阻增大，使定子接地电流超过保护设备的动作值。

3. 安装不良或接地设计缺陷：如果发电机接地设计不当或安装不良，也会导致定子接地电流过大。

4. 继电器故障或误动：保护继电器元件损坏或调节不当，也会导致定子接地保护误动或动作故障。

二、故障分析及排除为了解决发电机定子接地保护动作过于频繁的问题，需要根据故障出现的实际情况进行分析并采取相应的措施：1. 定期检查维护发电机：定期对发电机进行全面检查，以便及时发现并排除故障。

2. 对绝缘性能进行检查：通过绝缘测试，检查定子绕组的绝缘状况，是否存在绝缘老化，绝缘阻值是否足够。

3. 检查接触电阻：对定子绕组与接线、连接器等接触部分的接触电阻进行检查，是否存在接触不良或松动等问题。

4. 更换继电器和保护元件：如果保护继电器元件损坏或调节不当，应及时更换继电器和保护元件。

5. 进行测试和评估：在排除其他可能原因的情况下，可以对发电机定子接地保护进行测试和评估，以确定保护系统的动作值是否正确，是否与保护系统的其他部件相适应。

发电机定子接地保护动作跳闸是一种比较常见的故障，必须引起足够的重视。

为了保障设备安全可靠运行，必须及时排除故障原因，及时采取相应的措施。

发电机定子接地保护动作跳闸分析概述发电机定子接地保护是电力系统中一个非常重要的保护，一旦发生故障，可以迅速切除故障电源，保障电网稳定运行。

但是，如果保护动作过于频繁，不能够有效地检测和保护故障，就会给电力系统带来不必要的损失和安全隐患。

本文主要分析发电机定子接地保护动作跳闸的原因和解决方法。

保护原理发电机定子接地保护的本质是一种差动保护。

在正常运行状态下，发电机定子电流在各相之间应该是相等的。

当出现定子接地故障时，故障相的定子电流会变成零，而其他两相的定子电流还是保持不变，这样就会造成电流的不平衡。

为了避免这种不平衡电流的出现，发电机定子接地保护就会动作，切断故障电源。

接地故障的原因绝缘故障发电机定子绝缘老化、受潮、受热等因素都会造成绝缘故障。

当绝缘损坏时，发电机定子就会出现接地故障。

安装故障发电机定子接线柜和外部设备的接线不良、接触不良、接线松动、过紧或者错位等问题，都会造成定子接地故障的出现。

设备故障使用不当、工作状态不良或者质量问题都会造成发电机定子接地故障的发生。

解决方法提高发电机定子绝缘质量定期进行发电机定子绝缘电阻测量，检查绝缘老化损坏情况，及时更换老化的绝缘材料。

检查安装质量在安装发电机定子时，要严格按照标准，检查各个端子的接线情况，松动和绕线是否对称等问题。

加强设备维护对于发电机定子，要有定期的检修、润滑、清洗维护等工作，及时找出存在的问题，并及时处理。

提高运行管理水平在使用和管理方面，要有具有高度的责任心和安全意识，定期检查运行状态和保护功能，及时了解各种设备的状况，并采取适当的应对措施。

结论发电机定子接地保护动作跳闸的原因可能是多方面的，需要对设备进行全面的检查和维护。

在使用设备的过程中，需要加强运行管理，提高责任心和安全意识，及时发现问题并处理，以确保设备稳定运行，保障电网稳定。

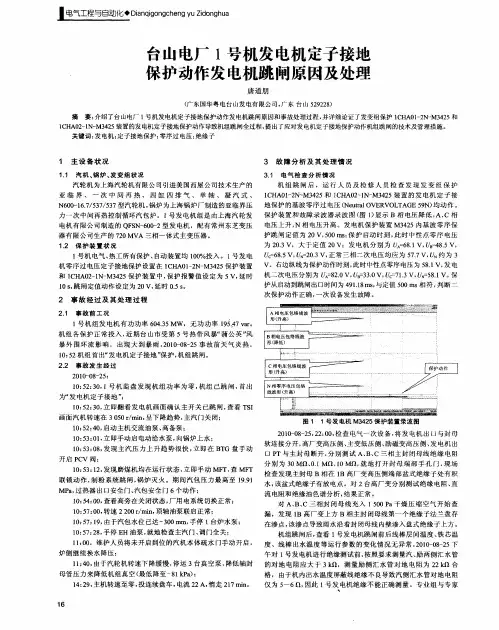

600Mw发电机定子接地动作导致跳闸事故分析及处理陈涛引言国华台山铜鼓发电厂是广东地区一大型主力火力发电厂,总装机容量为400万kWh,对广东省500kV主网架及220kV主网架起到有力的支撑作用。

国华台电公司600MW机组安装上海汽轮发电机有限公司制造的600MW发电机,配有常州东芝变压器有限公司生产的720MVA 三相一体式主变压器,以发变组单元接线方式接在母线。

在一期工程2号发电机组投产发电后,由于发电机出口封闭母线套管裂口导致进水,发电机定子接地跳闸。

1发电机定子接地原理及应用1.1发电机定子接地危害发电机绕组和铁芯之间绝缘容易损坏,特别是单相接地故障占比较高。

600MW发电机定子对地电容很大,因此定子机端发生故障,就会有较大的电容电流流过。

此外,由于接地故障,会产生绕组弧光导致过电压。

如果单相接地,会导致不接地的两相对地电压增大,本来没有接地时发电机每相对地电压为相电压,一相接地后其余两相对地电压升高为线电压。

如长期运行,有损坏发电机绝缘的风险,导致发电机绕组相间短路故障和绕组匝间短路故障。

1.2定子绕组故障电流允许值针对中性点不接地的发电机,其内部单相接地,接地电流应在限定值范围内。

600MW发电机由于容量较大,导致接地故障电流也随之提高。

考虑到防止故障电流损坏定子铁芯,发电机装设消弧线圈。

利用消弧线圈的电感电流和发电机接地电容电流的相互抵消,把定子单相接地电流限定在安全范围内,600MW发电机接地电流允许值为一般小于1A。

1.3发电机100%定子单相接地保护(零序电压＋三次谐波电压) 发电机定子绕组采用基波零序电压作为保护动作值,零序电压在发电机机端和发电机中性点处都可获得,但在发电机中性点处存在位移电压,导致该保护不可避免地在中性点附近存在死区,所以利用零序电压和三次谐波电压构成100%发电机定子单相接地保护。

发电机气隙磁通密度的非正弦分布和受到发电机铁芯饱和程度的影响,导致发电机定子感应电压除基波外,还会有三次、五次、七次等高次谐波。
