线路故障引起母差保护异常动作分析

变电站母线差动保护异常原因分析及处理措施变电站的母线是电力系统最重要的电能传输元件。

母线差动保护作为母线的主保护，是保证电力系统安全运行的重要装置，其运行的安全性、可靠性将直接影响电力系统的安全稳定运行，而它的误动和拒动都会给电力系统造成严重的危害。

因此，必须要保证变电站母线差动保护运行的可靠性。

鉴于此，本文就某变电站母线差动保护异常启动进行分析。

标签：母线差动保护;电力系统;电力元件;电能一、异常现象检查分析1.1现象描述与装置检查对220kV某变电站220kVCSC150母线差动保护进行专业巡视时，发现保护装置发出告警信号，告警报文提示B相差动保护启动。

随即检查各间隔电流实时数据，电流、电压的有效值、相序正确，大差、小差均为0，检查外部开入正确，保护定值校核正确，装置无异常的保护自检信息，唯有不同的是投入了互联压板，当时母线已倒向单母运行。

为了防止保护误动发生，当即申请退出保护出口压板，测试互联压板投入退出，保护装置开入反映正确。

投入互联压板保护启动，退出互联压板启动返回，但是两种状态下保护装置显示各通道采样的有效值是一致的。

单从现象看差动保护启动与互联压板有关，在经过与设备开发组沟通后，认为互联压板只是保护启动的一个诱因，不是根本原因。

1.2采样点值与录波图分析打印采样点值逐个通道检查，发现第三个间隔电流通道B相采样异常。

CPU3为差动启动处理器，Ib3=29.06A;CPU4为差动出口处理器，Ib3=0.3769A。

由于第三个间隔为备用间隔，外部无电流接入回路，正常情况只有一点零漂值，区间（-0.001，0.001）。

不难看出，采样点值反映为一直流分量，检测未发现外部回路存在直流量输入。

采样点值异常，而没有差流，是因为装置各通道输入为交流量，交流采样计算将直流分量绝大部分被滤除掉了，所以Ib3通道计算得到的有效值近似为0，因此，差流仍为0.差动保护启动故障录波如图1所示。

模拟量电流通道Ib3有一个正向直流分量，量程已满格29.06A，开关量1——保护启动已发生变位。

220kV母线差动保护动作事故原因和改进措施220kV母线差动保护系统是电力系统中非常重要的保护装置之一，它主要用于保护母线的安全运行。

有时候母线差动保护会出现误动作或者延迟动作的情况，造成对电力系统的影响甚至事故。

本文将探讨220kV母线差动保护动作事故的原因和改进措施。

1. 设备故障：母线差动保护的设备故障是造成动作事故的主要原因之一。

设备故障可能包括差动保护继电器故障、电流互感器故障、信号线路故障等。

这些故障可能导致母线差动保护误动作或者延迟动作，从而影响电力系统的正常运行。

2. 参数设置错误：母线差动保护系统的参数设置非常重要，它直接影响着保护的性能。

如果参数设置错误，可能导致误动作或者延迟动作。

误将负载电流设置成过流动作值，容易引起母线差动保护的误动作。

3. 母线结构变化：电力系统中母线的结构可能会由于运行中的各种原因发生变化，如接触电阻增大、接触电阻不平衡等，这些变化可能导致母线差动保护的动作不准确，出现误动作或者延迟动作的情况。

4. 外部干扰：外部干扰可能来自电力系统内部的其他设备，也可能来自外部环境。

如果差动保护系统受到外部干扰，可能导致母线差动保护误动作或者延迟动作。

5. 操作误操作：差动保护系统的操作人员如果操作不当，可能会导致误动作或者延迟动作的发生。

误操作设置参数、误操作复归装置等。

二、改进措施1. 设备维护和检修：对母线差动保护的设备进行定期维护和检修是非常重要的。

通过定期检测和维修，能够及时发现设备的故障，保证差动保护系统的正常运行。

2. 参数设置优化：对差动保护系统的参数设置进行优化是防止误动作或者延迟动作的关键。

要根据实际情况，科学合理地设置差动保护的参数，避免参数设置错误导致的事故发生。

3. 检测母线结构变化：对母线结构变化进行实时监测和检测非常重要。

可以利用其他装置，如微机保护装置、遥测装置等进行监测，及时发现母线结构的变化，以及时调整差动保护系统。

4. 外部干扰抑制：为了防止外部干扰对差动保护系统的影响，可以采取一些抑制措施，如在信号线路中加装滤波器、隔离器等设备，有效抑制外部干扰。

一起220kV母线差动保护动作事件分析及改进措施作者：信莲莲来源：《华中电力》2013年第12期摘要：结合一起220kV母联差动保护动作事件，分析阐述了双母线方式下的差动保护原理，并提出了改进措施。

关键词：双母线，母联死区保护，母差220kV双母线接线方式中母联开关一般装设一组或者两组电流互感器（简称CT）。

在母联开关与CT之间的地方称之为“死区”，发生死区故障的概率较小，但产生的危害是相当大，本文以一个母联死区故障，来详细分析其中的原理和改进措施23时13分，220kV阳江站220kV母联CT内部故障，220kV母差Ⅰ、Ⅱ套保护动作，跳开220kVI、II母线上所有开关，最终造成220kV阳江站和一座110kV变电站失压。

该事件共损失负荷49.2MW，约占全市负荷的8.89%一、事件前运行方式220kV阳江站220kV #1、#2母线并列运行，其中220kV蝶阳甲线、#1变高挂220kV #1母线运行；220kV阳漠线、蝶阳乙线、#2变高、#3变高挂220kV #2母线运行，220kV旁路挂220kV #2母线处于热备用状态。

二、事件概况23时13分42秒，220kV阳江站220kV母联CT发生内部故障。

现场检查后发现：220kV 母联C相CT SF6气体泄漏。

从保护动作信息和录波看，先是II母正确动作出口，跳开220kV 母联和220kV II母线上所有元件（包括220kV蝶阳乙线、220kV阳漠线、220kV旁路、#2变高、#3变高开关）；保护启动125ms后，220kV母差保护稳态量差动跳I母线、母联死区正确动作出口，跳开220kV I母上所有元件（包括220kV蝶阳甲线、#1变高开关）。

二次保护配置为两套双母线母联单CT母差保护，保护型号分别为许继的WMH-800和南瑞的RCS-915。

三、母线差动保护装置动作机理1、母线保护的基本原理一条母线上有n 条支路，Id = I1 + I2 + I3 + ……+ In，为流入母线的和电流，即母线保护的差动电流。

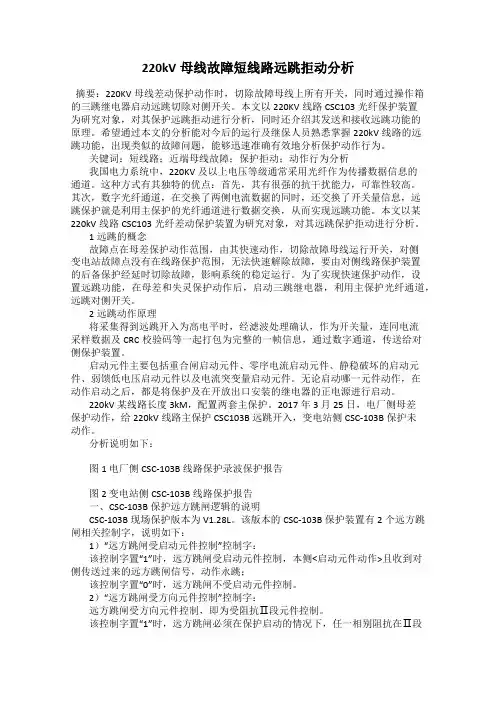

220kV母线故障短线路远跳拒动分析摘要：220KV母线差动保护动作时，切除故障母线上所有开关，同时通过操作箱的三跳继电器启动远跳切除对侧开关。

本文以220KV线路CSC103光纤保护装置为研究对象，对其保护远跳拒动进行分析，同时还介绍其发送和接收远跳功能的原理。

希望通过本文的分析能对今后的运行及继保人员熟悉掌握220kV线路的远跳功能，出现类似的故障问题，能够迅速准确有效地分析保护动作行为。

关键词：短线路；近端母线故障；保护拒动；动作行为分析我国电力系统中，220KV及以上电压等级通常采用光纤作为传播数据信息的通道。

这种方式有其独特的优点：首先，其有很强的抗干扰能力，可靠性较高。

其次，数字光纤通道，在交换了两侧电流数据的同时，还交换了开关量信息，远跳保护就是利用主保护的光纤通道进行数据交换，从而实现远跳功能。

本文以某220kV线路CSC103光纤差动保护装置为研究对象，对其远跳保护拒动进行分析。

1远跳的概念故障点在母差保护动作范围，由其快速动作，切除故障母线运行开关，对侧变电站故障点没有在线路保护范围，无法快速解除故障，要由对侧线路保护装置的后备保护经延时切除故障，影响系统的稳定运行。

为了实现快速保护动作，设置远跳功能，在母差和失灵保护动作后，启动三跳继电器，利用主保护光纤通道，远跳对侧开关。

2远跳动作原理将采集得到远跳开入为高电平时，经滤波处理确认，作为开关量，连同电流采样数据及CRC校验码等一起打包为完整的一帧信息，通过数字通道，传送给对侧保护装置。

启动元件主要包括重合闸启动元件、零序电流启动元件、静稳破坏的启动元件、弱馈低电压启动元件以及电流突变量启动元件。

无论启动哪一元件动作，在动作启动之后，都是将保护及在开放出口安装的继电器的正电源进行启动。

220kV某线路长度3kM，配置两套主保护。

2017年3月25日，电厂侧母差保护动作，给220kV线路主保护CSC103B远跳开入，变电站侧CSC-103B保护未动作。

2020.12 EPEM131新能源New Energy某光伏电站35kV升压站母差保护动作事故分析中电投电力工程有限公司 杨 锐摘要：分析某光伏电站35kV母差保护的一次动作事故原因、造成的损害以及处理结果，总结了光伏电站二次保护的运行注意事项。

关键词：母差保护；电流互感器某光伏发电站发电容量12MW，电站升压站35kV 系统采用单母线接线方式，通过35kV 线路接入220kV 某变电站35kV 侧3605断路器，2017年6月30日首次并网运行。

35kV 系统配置有1#SVG 481断路器、1#接地变482断路器、集电I 线483断路器、集电II 线484断路器、35kV 线路486断路器、#1站用变4805断路器、备用断路器485以及母线PT 共六个间隔。

35kV 母线配置一套长园深瑞提供的BP-2CA-G 型母差保护，#1接地变配置有东唐电气设备有限公司提供的DT-XHKII-PC 型偏磁型消弧线圈成套装置1套，投入跳闸。

1 事故经过1.1 事故前运行方式故障发生前光伏电站设备运行正常，天气晴。

35kV 站用变I、SVG 481开关、接地变482开关、集电Ⅰ线483开关、集电Ⅱ线484开关、集电Ⅲ线（备用）485开关、35kV 线路486开关为运行状态，各发电单元与系统并网发电。

1.2 事故经过2020年6月5日09时13分，消弧线圈检测到系统有接地点并发出告警信号，报文显示选线装置未能选出接地故障间隔。

收到报警信号后，现场运行人员检查各间隔及保护装置，未发现异常。

随后接到地调电话询问站内母线及线路接地告警相关情况，运行人员向地调回复“消弧线圈检测到系统有接地点，控制装置发出接地告警”，之后运行人员再次检查全站设备，仍未未发现异常和接地故障点。

后运行人员接调度命令，采用拉路法准备分开集电III 线485断路器。

尚未操作之时，2020年6月5日09时57分59秒，35kV母线差动保护动作，保护开出跳开1#SVG 481断路图2 消弧线圈及接地选线装置报文图1 电气主接线图图3 35kV 母差保护报文132 EPEM 2020.12新能源New Energy器、1#接地变482断路器、集电I 线483断路器、集电II 线484断路器、集电III 线（备用）485断路器、白垣线486断路器，35kV 升压站全站失电。

母线差动保护动作跳闸原因分析【摘要】母线差动保护是电力系统的重要保护，当系统发生故障其应当正确迅速切除母线故障元件，它的拒动和误动都将给电力系统带来严重危害。

本文分析了母线差动保护动作跳闸原因，提出了相应的处理措施。

【关键词】电力系统；母线差动保护；跳闸；处理措施0 前言母线差动保护基本原理.用通俗的比喻，就是按照收、支平衡的原理进行判断和动作的。

因为母线上只有进出线路，正常运行情况，进出电流的大小相等，相位相同。

如果母线发生故障，这一平衡就会破坏。

有的保护采用比较电流是否平衡，有的保护采用比较电流相位是否一致，有的二者兼有，一旦判别出母线故障，立即启动保护动作元件，跳开母线上的所有断路器。

如果是双母线并列运行，有的保护会有选择地跳开母联开关和有故障母线的所有进出线路断路器，以缩小停电范围。

1 母线差动保护动作跳闸的分析及处理1.1 母线差动保护动作跳闸的原因母线差动保护动作跳闸有以下十项原因：母线上设备引线接头松动造成接地；母线绝缘子及断路器靠母线侧套管绝缘损坏或发生闪络；母线上所连接的电压互感器故障：连接在母线上的隔离开关支持绝缘子损坏或发生闪络故障；母线上的避雷器、及支持绝缘子等设备损坏；各出线（主变压器断路器）电流互感器之间的断路器绝缘子发生闪络故障：二次回路故障；误拉、误合、带负荷拉、合隔离开关或带地线合隔离开关引起的母线故障；母线差动保护误动；保护误整定。

1.2 母线故障跳闸的处理1.2.1 母线故障时，故障电流很大。

在母差保护动作的同时，相邻线路/元件都会启动或发信，故障录波器因其具有更高的灵敏度必然启动；如果相邻线路/元件保护不启动或很少启动，故障录波图上没有明显的故障波形，则可认为母差保护有误动可能或因其他原因造成非故障跳闸。

此时，值班人员可在停用母差保护、排除非故障原因并确认该母线上所有断路器均已跳闸后，要求调度选择合适的电源并提高其保护灵敏度后对停电母线进行试送，试送成功后-逐一送出停电线路。

一起母差保护误动事故对调度运行的启示摘要:介绍了某一220 kV变电站一条110 kV线路故障时母差保护误动的事故分析和处理过程,通过这一起事故,提出对调度运行的一些启示。

关键词:线路故障母差保护误动启示2012年某220 kV变电站110 kV母差保护和线路L3保护同时动作,切除了110 kV母联开关、#1主变中压侧开关和线路L1、L2、L3开关。

1 事故前变电站运行方式(220 kV和10 kV部分未在图中示出),110 kV双母并列运行,旁路间隔在冷备用(未在图中示出)。

#1主变110 kV侧开关、110 kV线路L1、L2、L3运行于110 kV#1母线;#2主变110 kV侧开关、110 kV 线路L4、L5、L6运行于110 kV#2母线,其中110 kV线路L1、L4为联络线路(双端电源),110 kV线路L2、L3、L5、L6为负荷线路(单端电源)。

2 事故发生过程10时41分,该220 kV变电站110 kV线路L3零序I段、接地距离I段保护动作出口跳开110 kV线路L3开关(用户专线),A相接地,测距-1.47km;同时110 kV#1母线差动保护动作跳开#1母所有开关,110kV#1母线失压,#1母A相差动电流为4897 A。

3 事故分析和处理:10时42分,调度员下令变电站运行人员检查跳闸元件一二次设备情况,并将保护信息和故障录波信息上传至调度。

10时56分,110 kV线路L3所带工业用户联系调度,反映停电对其生产构成较大影响,而他们又没有自备电源,要求尽快恢复送电。

11时17分,变电站运行人员将保护信息和故障录波信息上传至调度。

11时18分,调度员令变电站运行人员检查110 kV线路L3保护和110 kV母差保护的保护范围是否有交叉,现场经检查确认这两个保护范围有交叉。

调度员分析事故信息,认为存在以下三种可能。

(1)故障点位于110 kV线路L3保护和110 kV母差保护的交叉范围内,两个保护都正确动作。

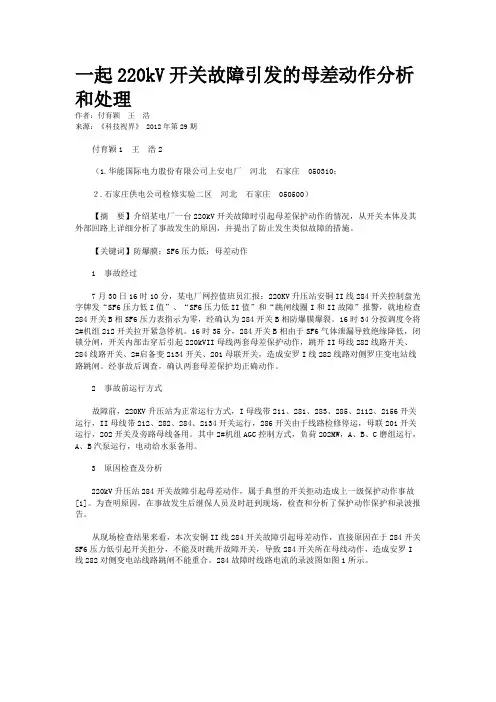

一起220kV开关故障引发的母差动作分析和处理作者：付育颖王浩来源：《科技视界》 2012年第29期付育颖1 王浩2（1.华能国际电力股份有限公司上安电厂河北石家庄050310；２.石家庄供电公司检修实验二区河北石家庄050500）【摘要】介绍某电厂一台220kV开关故障时引起母差保护动作的情况，从开关本体及其外部回路上详细分析了事故发生的原因，并提出了防止发生类似故障的措施。

【关键词】防爆膜；SF6压力低；母差动作1 事故经过7月30日16时10分，某电厂网控值班员汇报：220KV升压站安铜II线284开关控制盘光字牌发“SF6压力低I值”、“SF6压力低II值”和“跳闸线圈I和II故障”报警，就地检查284开关B相SF6压力表指示为零，经确认为284开关B相防爆膜爆裂。

16时34分按调度令将2#机组212开关拉开紧急停机。

16时35分，284开关B相由于SF6气体泄漏导致绝缘降低，闭锁分闸，开关内部击穿后引起220kVII母线两套母差保护动作，跳开II母线282线路开关、284线路开关、2#启备变2134开关、201母联开关，造成安罗I线282线路对侧罗庄变电站线路跳闸。

经事故后调查，确认两套母差保护均正确动作。

2 事故前运行方式故障前，220KV升压站为正常运行方式，I母线带211、281、283、285、2112、2156开关运行，II母线带212、282、284、2134开关运行，286开关由于线路检修停运，母联201开关运行，202开关及旁路母线备用。

其中2#机组AGC控制方式，负荷202MW，A、B、C磨组运行，A、B汽泵运行，电动给水泵备用。

3 原因检查及分析220kV升压站284开关故障引起母差动作，属于典型的开关拒动造成上一级保护动作事故[1]。

为查明原因，在事故发生后继保人员及时赶到现场，检查和分析了保护动作保护和录波报告。

从现场检查结果来看，本次安铜II线284开关故障引起母差动作，直接原因在于284开关SF6压力低引起开关拒分，不能及时跳开故障开关，导致284开关所在母线动作，造成安罗I 线282对侧变电站线路跳闸不能重合。

一起主变、母差保护相继动作原因分析叶远波陈实（安徽电力调度通信中心，安徽省合肥市 230022）摘要: 本文从系统内发生的一起实际复杂故障出发，对母差、主变保护相继动作的动作行为进行了详细的分析。

并从继电保护设计的角度出发，对提高继电保护动作可靠性展开了思考。

关键词:复杂故障母差、主变保护相继动作0引言某220kV变电站110kV母差保护动作，跳开运行于I母线的所有开关，随即220kV#1主变保护动作跳闸，跳开主变三侧开关，这是一起较为罕见的主变、母差保护相继跳闸事件，本文对此进行了原因分析。

1 故障前运行方式图1 一次方式简图1.1 220kV部分运行方式220kV＃1主变2801开关、2791、2821运行于220kV #Ⅰ母线，220kV＃2主变2802开关、2792、2822开关运行于220kV #Ⅱ母线。

2800开关并列双母线运行，2810开关及旁母在冷备用。

1.2 110kV部分运行方式220kV＃1主变110kV侧101开关、131、137开关运行于110kV #Ⅰ母线，102开关代132、130、138开关及运行于110kV #Ⅱ母线，135、139开关热备用于110kV#Ⅰ母线、136开关在110kV#Ⅱ母线热备用、100开关热备用。

110开关在冷备用。

1.3 35kV部分运行方式301开关代 305、306、307、309开关运行于35kV #Ⅰ母线，300开关热备用，302开关代311、312、314、316开关运行于35kV #Ⅱ母线。

2 设备故障和继电保护动作情况2.1 现场一次设备故障检查情况现场设备检查发现在LH变220kV #1主变101开关B相流变靠开关侧、B相流变靠1013闸刀侧、B相流变靠导线侧有多处放电痕迹，造成多点不同时故障。

其他设备无异常。

2.2 现场继电保护动作检查情况110kV I母线差动保护首先动作出口，跳开110kV #1母线上所有开关。

随后约1100MS 后220kV #1主变保护A柜差动保护动作；#1主变保护B柜差动保护没有动作，B柜110kV过流段Ⅱ时限保护动作出口，跳开主变三侧开关。

220kV变电站母线故障继电保护装置的动作摘要：变电站的运行稳定是保证电力系统稳定供电的基础，但是由于变电系统容易受到外界环境的影响，从而致使系统受到外力的破坏，母线因此发生故障，此外继电保护装置的误动以及工作人员的操作失误等问题，最终导致母线故障，从而变电系统发生问题。

如何有效处理变电系统母线故障，稳定电力系统的运行，文章针对此类问题进行了详细的分析，并针对故障发生后，继电保护装置动作展开了详细的论述。

关键词：220kV；母线故障；继电保护；动作分析1220kV母线保护原理1.1动作原理基于基尔霍夫电流定律是差动保护的基本原则。

当正常运行或者故障发生在保护范围外时，在理想情况下流出母线的电流与流入母线的电流相等，差电流为零；而当故障在保护范围内时，故障电流等于差动电流。

考虑到电流互感器饱和或者电流互感器传动误差等因素的影响，在实际运行中，差动继电器的动作电流的整定计算需要躲开外部故障时产生的最大不平衡电流。

现在的微机型母线差动保护回路有两种：一种是由除了母联开关和分段开关外所有支路电流所构成的差动回路的母线大差；另外一种是由该段母线上所连接的所有支路（包含分段开关、母联开关）电流所构成的差动回路的母线小差。

判断母线区外与区内故障采用母线大差比率差动，判断故障母线的选择采用母线小差比率差动。

1.2主要功能目前母差保护能够实现如下8个功能：（1）准确区分母线区内、区外故障，区内故障时候保护可以迅速动作且出口，区外故障能够可靠制动，CT在饱和情况下能够不影响保护装置正确动作。

（2）具备断路器失灵保护功能且可以与母差共出口或者单独组屏使用。

（3）对母线运行状态实现实时跟踪，具备自适应性。

但双母线解列运行时保护依然可以正常工作。

（4）具备低电压闭锁功能。

（5）具备母联充电保护、母联死区（失灵）保护以及母联过流保护功能。

（6）有些型号具备母联非全相保护（用户可以自行选择是否投入该功能）。

（7）当直流消失时能够发预告信号。

母线差动保护动作跳闸分析及处理-变电设备在整个电力系统中发挥重要的作用，所以要确保变电设备运行的安全性。

母线在变电运行中起到连接各种设备的作用，所以要保护母线运行的安全性。

母线差动保护装置就是利用进出电流平衡的原理来判断故障，当电流出现异常时，就会采取动作，跳开母线上的所有断路器，避免或者缩小故障范围。

在受到运行环境或者装置自身性能的影响时，差动保护装置有时会发生动作跳闸，在母线电流出现异常时，无法发挥保护作用，影响到电力系统的安全运行，所以研究母线差动保护动作跳闸对于整个电力系统的安全运行非常大的意义。

1 母线差动保护动作跳闸的原因分析及处理1.1 母线差动保护动作跳闸的原因分析研究分析表明，母线差动保护动作跳闸的原因有以下几种：母线的设备接头不良造成接地或者短路；母线的绝缘套及断路器发生损坏或造成闪络现象；母线的电压互感器出现故障：母线上支持绝缘子的隔离开关损坏或发生闪络故障；母线上支持绝缘子的避雷器等设备发生损坏；各主变压器断路器的电流互感器绝缘子出现闪络故障或二次回路故障；误操作合隔离开关或带地线合隔离开关引起的母线故障；母线差动保护出现失误；保护误整定。

（1）在母线中的电流异常增大时，就会导致母线发生故障，在这种情况下，就会启动母线差动保护装置，而相邻的线路装置也会同时启动并发出信号，随即启动具有很高灵敏度的故障录波器，这是正常情况下所产生的一系列联动现象。

但是如果母差发生动作，但是相邻的线路或者元器件却没有正常的反应，并且故障录波图也没有显示出相应的故障波形，那么此时就应该引起高度重视，可能是母差保护装置出现了故障。

值班人员应该及时采取措施，可以停止母差保护的运行，并且将母线上所有断路器断开，然后调度会选择合适的电流对停止差动的母线试送，并提高保护母线的灵敏度，在对母线试送成功以后，再逐一试送停电的其他线路。

（2）在母线发生跳闸故障后，可以先对母差保护范围内的设备进行检查，首先应该从外观开始，观察是否存在自燃或者爆炸的现象，检查瓷质装置是否有破碎或者闪络的情况，配电装置是否有异常物体，在该段范围内是否存在其他工作。

年第期某220kV 线路故障引起的母差动作事故分析王晋郭慧锋（晋城供电分公司，山西晋城048000）摘要在变电站的运行过程中，母线的差动保护尤为重要，一次误动都会使一条母线失电，造成变电站停电，对电网稳定运行带来了隐患。

本文针对某220kV 线路的一次故障使得一条母线停电的原因进行了认真地分析，找出故障的的动作原因，并提出了相应的解决措施。

关键词：母差保护；电网；故障；防跳继电器Analysis of Failure Busbar Differential Protecttion of A 220kV LineW ang Jin Guo Huifeng（Power Supply Company Jincheng,Jincheng,Shanxi 048000）Abstr act The bus bar differential protection is to importantly in the transformer substation,one miss move will cause a bus bar and to the substation lose the electricity,caused the steady operation to the electrical network to bring the hidden danger.This article caused a bus bar power cut in view of a some 220kV line breakdown the reason to carry on the earnest analysis,the paper discovered the movement reason of breakdown and proposed the corresponding measures.Key words ：bus bar differential protecttion ；electricity network ；the malfunction ；defends spring relay1引言国民经济的快速发展，带动了电力系统的电网发展，而电网的稳定运行，直接影响着经济的发展，所以电网的可靠性就要求越来越高了，一旦电网的误动或据动就会给国民经济带来很大的损失。

1 案例分析某电力公司对110KV 变电站主变压器过流一段II 时电线出现充电保护动作，主变压器处于负压过流状态，此时I，II 时电线出现保护动作，并且其中一号变压器频繁出现跳闸问题，而10KV 的母联断路器跳闸，其余变电站重要设备在运行中未出现明显异常。

通过对供电所检查10KV 配网电力设备，发现电缆中间出现短路故障问题，并且L2相电缆出现爆裂现象。

2 变电站系统的运行方式针对这一问题我们发现该电网是变电站之前110KV 级别母线，可通过线路为存在异常运行变电站10KV 一段母线的一号主变压器进行供电，而电网中另一座变电站可通过第二种线路方式给变电站二段母线进行供电，并且该变电站母线110KV 处于分裂运行状态，母线10KV 为并列运行状态。

具体来看，可以使10KV 母线断路器作为备用装置，而10KV 母线断路器作为运行装置。

3 故障分析在原因分析过程中，我们发现该变电站110KV 变电站线路速断动作出现跳闸问题，主要是由于支配一号变压器户外高压熔断器出线导线烧断的问题，进而使电缆间产生相间短路问题，在短时间内故障电流能够迅速达到2900A。

虽然重新合闸之后断路器可实现线路正常使用，但由于这种电力故障会导致产生较大冲击电流，进而会使线路分支中另一电缆接头绝缘体受到严重损伤，导致出现不完全接地问题。

由于110KV 配网线路相对复杂，没有及时找到故障位点，因此，10KV 不接地系统单相接地故障没有得到及时处理，导致系统过电压长时间存在，对于配网系统电气设备绝缘导致严重的伤害，也是本次事故的直接原因。

我们分析该电缆中间接头三相短路故障检测电流达到了2900A，以实现对线路过流的保护作用，即给予32A，且过流二段的保护电流为6.67A，L1相I，II 次次测电压值保持恒定不变，高压断高压侧断路器上来看，10KV 线路故障，由于低电压而使线路保护无法满足闭锁条件，进而无法实现出口动作，此时变电站的主变压器设备会表现出跳闸的现象。

CT中性线二次电缆断线引起母差保护动作分析CT中性线二次电缆断线是指CT的中性线在二次侧电缆中发生断开的情况。

此时由于中性线断开，会导致CT二次侧回路不完整，从而破坏了母差保护的正常工作。

下面将对该情况引起母差保护动作的原因以及分析进行详细讨论。

母差保护是一种用于电力系统中的一种保护设备，它利用同一电源供电的两台电压互感器进行相互比较，来检测变压器差压变化的一种保护手段。

为了准确测量差流值，母差保护系统要求励磁回路中的回路不完整系数为1、因此当CT中性线断开时，会导致母差保护系统中的回路不完整系数发生了变化，从而引起母差保护动作。

当CT中性线断开时，CT二次回路的回路不完整系数不再等于1，而是等于无穷大。

这是因为正常情况下，CT中性线为地点是一个连接回路的“桥梁”，而一旦CT中性线断开，就相当于回路中出现了一个开路，导致回路不完整。

这种改变使得母差保护系统中的励磁回路不再满足回路完整的条件，因此系统中的差流计算发生错误，从而引起母差保护动作。

当母差保护动作发生时，系统会进行差流比较，并通过判据来决定是否进行保护动作。

一般情况下，差流比较装置的判据是设置一个阈值，当差流超过该阈值时，即触发保护动作。

在CT中性线二次电缆断线的情况下，由于回路不完整系数发生了变化，差流值的计算错误，会导致差流超过预设的阈值，从而触发母差保护动作。

因此，CT中性线二次电缆断线会引起母差保护动作。

为了解决该问题，可以采取以下措施：1.针对CT中性线二次电缆断线的情况，可以设置母差保护系统的阈值较大，使得即使CT中性线断开，差流依然未达到保护动作的阈值，从而避免误动作。

2.采用备用电源供电方式。

当CT中性线断开时，可以通过备用电源提供电源供给，保证母差保护系统的正常运行。

3.定期检查CT中性线的连接情况，确保CT中性线的连通性。

若发现CT中性线有异常情况，及时修复或更换。

综上所述，CT中性线二次电缆断线会引起母差保护动作主要是由于CT二次回路的回路不完整导致回路不完整系数变化，进而使得母差保护系统中的差流计算发生错误。

220kV变电站母差保护动作的事故分析摘要：母线是电力系统的重要设备，快速切除母线故障有利于系统的稳定运行。

母差保护动作后，快速查找并隔离故障点以便对被切除母线上的连接元件恢复运行是至关重要的。

本文对某220kV变电站35kV母差保护动作的原因进行分析，详细阐述了整个事件的经过、原因查找分析及应对措施，分析了在单相接地故障情况下，母线差动保护范围内母差是如何正确动作的。

通过对该220kV变电站母差保护动作实例的分析，加强电网建设、加强对设备的管理和维护，减少停电事故，从而保证电网系统稳定可靠地运行。

关键词：220kV变电站;母差保护;事故分析;整改措施引言针对一起220kV某变电站200kV母线保护误动事故，通过对本变电站动作的220kV北母线和两条220kV线路等一次设备和二次回路及保护装置做全面的检验，对继电保护动作的过程和事故录波报告进行详细的分析，确认了WMZ-41微机母线保护装置的A/D模数转换老化和装置电源损坏是本次母线保护装置误动的根本原因，更换了损坏的保护装置插件和装置电源，并按照新安装电力设备的检验标准对母线保护装置进行全面的检查，检查合格后方可投入运行；并找出了提高同类母线保护装置运行可靠性的技术措施。

1事故前电网运行方式某220kV变电站故障前运行方式。

(1)220kV系统:双母线带旁路母线接线，两组母线并列运行，母联2800在合位。

(2)110kV系统:双母线带旁路母线接线，两组母线分列运行，母联400在分位。

(3)35kV系统:Ⅰ主变低压侧301开关带Ⅰ段母线所有负荷(303、304、305、306、307开关运行);Ⅱ主变低压侧302开关带Ⅱ段母线所有负荷，母联300在分位。

2事故分析甲线线路保护及该站母差保护都发生了区内故障，故障点应该在母差保护TA与线路保护TA之间。

该变电站220kV系统为GIS设备，TA的布置，母差保护TA在开关断口的线路侧，线路保护TA在开关断口的母线侧。

母差远跳保护动作原理
