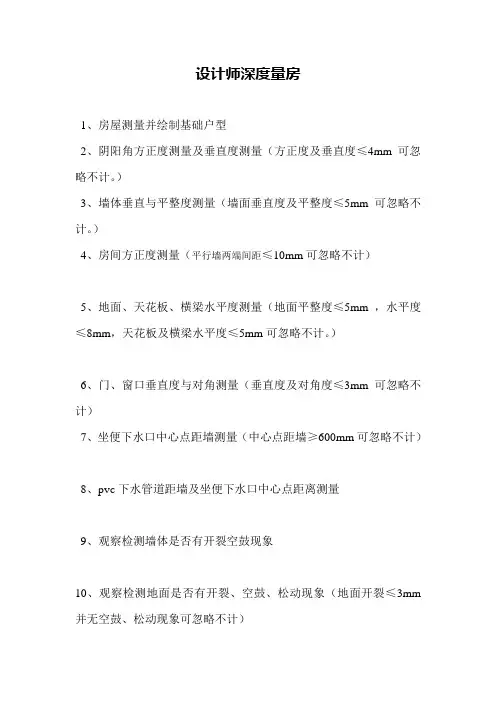

室内设计“量房绘图”要点归纳总结

1、 绘图时入户口尽量在图纸的下方或右侧。 2、

图纸画完后，开始标注详细尺寸、功能名称、平方面积。 3、

绘制原始平面图时，应将已知的构造柱、剪力墙填充。 4、

标注的内容主要有：配电箱、弱电箱、煤气表、煤气管、水

阀、检查井、冷水管、热水管、落水管、下水管、地漏、存

水弯、门洞、窗洞、窗台、梁、墙体、管道井及检查门的开

启方向、地面标高、顶面标高、原室内完成状况、图标、字

母符号、文字要求等。 5、 标注时的注意事项：（ 1） 配

电箱：应标明宽和高及离地面、离墙的距离（以下口和侧口

为准）。（ 2） 弱电箱：应标明宽和高及离地面、离墙的距

离（以下口和侧口为准） ，并确定里面的配置（电话、电视、

网络、智能、门禁系统等） 。（ 3） 煤气表、煤气管：离地

面的距离（以下口为准）和具体尺寸点位。 （4） 水阀、

检查井：应标明水阀的进水和出水管径， 检查井的具体位置、宽和高的尺寸、离地面的距离（以下口为准） 、材质和开启方向。（5） 冷水管、热水管：应标明冷、热水管点位和

离地面的距离。 （ 6） 落水管、下水管、地漏：应标明管径、具体位置， 落水管要标明中间部位的检查口的离地距离，是墙排水还是地排水。 （ 7） 存水弯：应标明管径大小、最低点离地面的高度。 （ 8） 门洞：应标明具体位置，也

应标明门洞的高度和宽度（如原有门应用虚线表示，显示开

启方向）（ 9） 窗洞、窗台：应标明具体位置，也应标明窗洞的高度和宽度，如下面有地台的，也应标明地台高度，

窗高应按地台上口至顶部下口，特别注明窗台宽度。 （10）梁、墙体：梁用虚线表示，墙体用双线表示，已知的承重墙

或剪力墙填充表示， 有阳台的地方应标注有无护栏， 地台等。详细标明墙体厚度、梁的底口高度和梁的宽度。 （ 11） 原室内完成状况：应详细标明原结构情况；是否抹灰、刮灰、

贴砖、找平、防水等。 （ 12） 图标：在相应的图纸中应放置相应的图标，图标以公司确定为准。 （ 13） 文字要求：

图纸的字体为 “经典中圆” ，标注点位用黑点表示。 （ 14） 窗户要画出每扇窗户的宽度，应标明有无纱窗。原始平面图：

6、 画图时，入户口不能画在图纸的上方，并标注入口

图标和朝向坐标（坐标画四个方向）

。 7、

图纸画完后，

开始标注详细尺寸和内容。

8、

绘制原始平面图时，应

将已知的构造柱、 剪力墙填充。

9、

标注的内容主要有：

配电箱、弱电箱、煤气表、煤气管、水阀、检查井、冷水管、

热水管、落水管、下水管、地漏、存水弯、门洞、窗洞、窗

台、梁、墙体、管道井及检查门的开启方向、地面标高、顶

面标高、原室内完成状况、图标、字母符号、文字要求等。

10、 标注时的注意事项： （ 1） 配电箱：应标明宽和

高及离地面的距离（以下口为准） ，并确定里面的配置（入

户线的大小、多少空开控制和回路控制） ，标明是明装还是暗装。（2） 弱电箱：应标明宽和高及离地面的距离（以下口为准），并确定里面的配置（电话、电视、网络、智能、门禁系统等），标明是明装还是暗装。 （ 3） 煤气表、煤气管：离地面的距离（以下口为准）和具体尺寸，并标明管径和点位。（ 4）

水阀、检查井：应标明水阀的进水和出水

管径，检查井的具体位置、 宽和高的尺寸、 离地面的距离 （以下口为准）、材质和开启方向。 （ 5） 冷水管、热水管：应标明冷、热水管的方向、管径、点位和离地面的距离，标明冷、热水管的中心距离，热水要注明热水的来源（太阳能、

煤气热水器、电热水器） 。（ 6） 落水管、下水管、地漏：

应标明管径、具体位置，落水管要标明中间部位的检查口的

离地距离，是墙排水还是地排水。 （7） 存水弯：应标明

管径大小、最低点离地面的高度。 （8） 门洞：应标明具

体位置，也应标明门洞的高度和宽度（如原有门应用虚线表

示，显示开启方向） （ 9） 窗洞、窗台：应标明具体位置，也应标明窗洞的高度和宽度，如下面有地台的，也应标明地

台高度，窗高应按地台上口至顶部下口， 特别注明窗台宽度。

（ 10） 梁、墙体：梁用虚线表示，墙体用双线表示，已知的承重墙或剪力墙填充表示，有阳台的地方应标注有无护

栏，地台等。 详细标明墙体厚度、 梁的地口高度和梁的宽度。

（ 11） 管道井及检查门：应标明是什么管道井，检查门的

开启方向和材质，并标明离地面高度和检查门、烟道口的宽和高。（12） 地面标高、顶面标高：标高以区域分划分，不按正负零计算。按地面的标高开始计算顶面标高，标高符号内不填充。（ 13） 原室内完成状况：应详细标明原结构

情况；是否抹灰、刮灰、贴砖、找平、防水等。 （ 14） 图标：在相应的图纸中应放置相应的图标，图标以公司确定为准。（ 15） 字母符号：今后的文字基本上用字母符号代替，

以公司确定为准。（ 16） 文字要求： 图纸的字体为黑体 （包括索引符号），引线标注为宋体，并标注在点位上，标注点

位用黑点表示。 （17） 门洞线画单虚线，画在每个区域内。

（18） 窗户要画出每扇窗户的宽度， 应标明有无纱窗。（ 19）

阳台无窗的梁底标高字母统一用 CDH 表示。平面布局 1、

平面布局图不画索引符号。 （索引符号专用一张索引图标注）

2、 标注每个区域的平方面积。 （净尺寸大数的面积） 3、 平

面布局图应标注窗户开启方向和窗户的宽度。 4、 墙面铺

砖应画出铺砖厚度；瓷砖厚度为 30mm ，石材厚度为 40mm。

5、 门套要画出基础结构，包括台口的结构。 （门套线厚度

要注明，避免踢脚线收口不协调， 但踢脚线不用画。 ）6、 地

面有地台要标注标高。 7、 成品家俱用虚线表示，现场制

作及定做产品用实线表示。 8、 柜体高度超过 1200 的平面

打叉，低于 1200 的不打叉。 9、 布局图要画明地漏位置。

10、在布局时，应注意放置饮水机、洗衣机、空调、拖把池

的位置和尺寸。 11、电视机应考虑机顶盒。 12、字体要求：

黑体，引线标注；宋体，并标注在点位上。 13、应详细标注

图纸比例。 14、窗帘应考虑安装方式， 并留足窗帘盒的宽度，

正常情况下不低于 180mm 宽。 15、在布局时，应考虑家俱

的大约尺寸， 以保证实用或空间面积。 16、放置相应的图例。

17、洗手台盆台上盆为双虚线，台下盆为单虚线，艺术台盆根据造型绘制。 18、在绘制洗手台盆时，应注意龙头的出水方式。（是在盆上、盆后还是墙上） 19、墙面有造型的，应画出轮廓线。 20、如原有入户门画虚线，半成品门或现场制作的门为实线（含套装门为实线） 。21、如果淋浴间花洒安装在顶上的，在平面图上要表示出来，且距墙的中心位置不

低于 450mm 。22、在绘制卫生间和厨房的门框时， 应注意门

的材质和门的尺寸（成品铝合金门的外框为 700，塑钢门的门芯为 700，自制门一般为 700-750 的门芯）。23、新做窗用

索引符号表示或专业厂家施工应标明。 24、窗帘盒不用画。（应在顶面图上画） 25、百页帘应画在墙体内，如标注后不明显，可用文字引线表示。除了轨道帘外，其它的窗帘轨道

要画通。 26、回填区域不用全部填充，找一个不影响看图的地方填充，并画出填充层和沙灰层。 27、烟道的风口只画在

出口方的管井外面，并使用指定图标。 28、封外窗统一由外联施工单位画图（用文字注明） ，由设计师签字确认。 29、

厨柜具体方案由厂家出图，设计师确认签字。 30、衣柜位置

用方框内加衣架图形表示（衣架用弧形图形） 。

改扩建（一）拆除项目 1、墙体拆除应标明宽度和高度 2、墙体拆除时， 原墙体留有少部份宽度的墙体应一并拆除。 （以保证结构的牢固性） 3、拆除门洞时，应将上方的墙体一并拆除。（以保证安全和牢固性） 4 拆除门洞时，应考虑门洞拆

除后的抹灰层，以保证门洞抹完灰后的成型门洞尺寸。 5、如果在墙体上开一个造型洞或只开一半的洞时，应将墙体拆

穿，再考虑后面的补洞。 6、拆除原楼板时，应将梁中间的

位置全拆除，如果只拆一部份，应拆除后重新浇注。 7、一

般情况下，管道井和通风管道井不能拆除。 8、煤气管道不能私自改动。 9、消防管道一般不能私自改动。 10、原老房子的建筑，更改镀锌管或铸铁管的给排水管时应注意一起更

换，包括下面层的存水弯。 11、原有房屋的承重墙、 构造柱、剪力墙、结构梁不能拆除。 12、如管道井门要拆除重做时，应在拆除图纸标明拆除。

（二）扩建项目 1、墙体：墙体分为：红砖墙体、空心砖墙体、轻质墙体、石膏板墙体。扩建墙体应按设计师要求进行分类标注。 2、墙体厚度按照砖体规格进行标注，有抹灰的

另用文字标注。 （例： 120、 180、 240、 360）3、石膏板墙体

内是否增加隔音棉和防火棉应用文字标注。 4、增加管道井时应考虑防潮和防水性能。 5、新墙体留门洞净尺寸标准门洞应在 870*2060 。 6、如厨房、卫生间安装成品铝合金门应
