精品文档

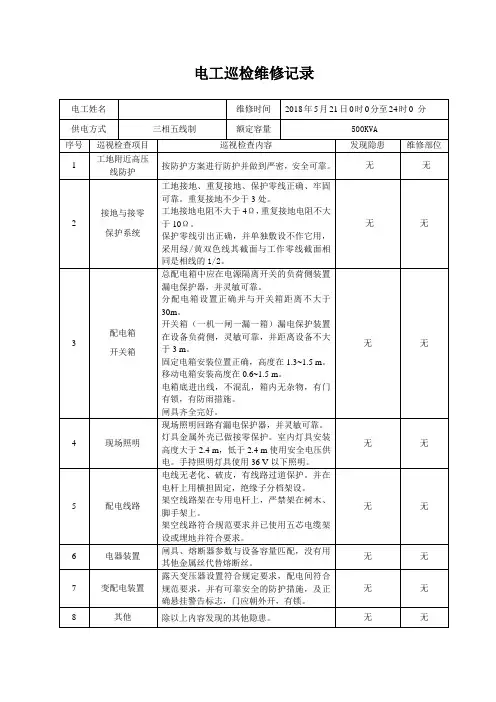

精品文档 电工巡检维修记录
电工姓名 维修时间 2018年5月21日0时0分至24时0 分
供电方式 三相五线制 额定容量 500KVA
序号 巡视检查项目 巡视检查内容 发现隐患 维修部位
1 工地附近高压线防护 按防护方案进行防护并做到严密，安全可靠。 无 无
2 接地与接零
保护系统 工地接地、重复接地、保护零线正确、牢固可靠。重复接地不少于3处。
工地接地电阻不大于4Ω，重复接地电阻不大于10Ω。
保护零线引出正确，并单独敷设不作它用，采用绿/黄双色线其截面与工作零线截面相同是相线的1/2。 无 无
3 配电箱
开关箱 总配电箱中应在电源隔离开关的负荷侧装置漏电保护器，并灵敏可靠。
分配电箱设置正确并与开关箱距离不大于30m。
开关箱（一机一闸一漏一箱）漏电保护装置在设备负荷侧，灵敏可靠，并距离设备不大于3 m。
固定电箱安装位置正确，高度在1.3~1.5 m。
移动电箱安装高度在0.6~1.5 m。
电箱底进出线，不混乱，箱内无杂物，有门有锁，有防雨措施。
闸具齐全完好。 无 无
4 现场照明 现场照明回路有漏电保护器，并灵敏可靠。
灯具金属外壳已做接零保护。室内灯具安装高度大于2.4 m，低于2.4 m使用安全电压供电。手持照明灯具使用36 V以下照明。 无 无
5 配电线路 电线无老化、破皮，有线路过道保护。并在电杆上用横担固定，绝缘子分档架设。
架空线路架在专用电杆上，严禁架在树木、脚手架上。
架空线路符合规范要求并已使用五芯电缆架设或埋地并符合要求。 无 无
6 电器装置 闸具、熔断器参数与设备容量匹配，没有用其他金属丝代替熔断丝。 无 无
7 变配电装置 露天变压器设置符合规定要求，配电间符合规范要求，并有可靠安全的防护措施，及正确悬挂警告标志，门应朝外开，有锁。 无 无
8 其他 除以上内容发现的其他隐患。 无 无 精品文档
精品文档
电工巡检维修记录
电工姓名 维修时间 2018年 月 日 时 分至 时 分
供电方式 三相五线制 额定容量 500KVA
序号 巡视检查项目
巡视检查内容 发现隐患 维修部位
1
工地附近高压线防护
按防护方案进行防护并做到严密，安全可靠。
无
无
2
接地与接零
保护系统
工地接地、重复接地、保护零线正确、牢固可靠。重复接地不少于3处。
工地接地电阻不大于4Ω，重复接地电阻不大于10Ω。
保护零线引出正确，并单独敷设不作它用，采用绿/黄双色线其截面与工作零线截面相同是相线的1/2。 无 无
3 配电箱
开关箱 总配电箱中应在电源隔离开关的负荷侧装置漏电保护器，并灵敏可靠。
分配电箱设置正确并与开关箱距离不大于30m。
开关箱（一机一闸一漏一箱）漏电保护装置在设备负荷侧，灵敏可靠，并距离设备不大于3 m。
固定电箱安装位置正确，高度在1.3~1.5 m。
移动电箱安装高度在0.6~1.5 m。
电箱底进出线，不混乱，箱内无杂物，有门有锁，有防雨措施。
闸具齐全完好。 电箱没有上锁 对没有使用的电箱锁好。
4 现场照明 现场照明回路有漏电保护器，并灵敏可靠。
灯具金属外壳已做接零保护。室内灯具安装高度大于2.4 m，低于2.4 m使用安全电压供电。手持照明灯具使用36 V以下照明。 无 无
5 配电线路 电线无老化、破皮，有线路过道保护。并在电杆上用横担固定，绝缘子分档架设。
架空线路架在专用电杆上，严禁架在树木、脚手架上。
架空线路符合规范要求并已使用五芯电缆架设或埋地并符合要求。 线路过道没有保护好 在过道线路上加盖槽钢进行保护 精品文档
精品文档 6 电器装置 闸具、熔断器参数与设备容量匹配，没有用其他金属丝代替熔断丝。 无 无
7 变配电装置 露天变压器设置符合规定要求，配电间符合规范要求，并有可靠安全的防护措施，及正确悬挂警告标志，门应朝外开，有锁。 无 无
8 其他 除以上内容发现的其他隐患。 无 无
电工巡检维修记录
电工姓名 维修时间 年 月 日 时 分至 时 分
供电方式 三相五线制 额定容量 500KVA
序号 巡视检查项目 巡视检查内容 发现隐患 维修部位
1 工地附近高压线防护 按防护方案进行防护并做到严密，安全可靠。 无 无
2 接地与接零
保护系统 工地接地、重复接地、保护零线正确、牢固可靠。重复接地不少于3处。
工地接地电阻不大于4Ω，重复接地电阻不大于10Ω。
保护零线引出正确，并单独敷设不作它用，采用绿/黄双色线其截面与工作零线截面相同是相线的1/2。 无 无
3 配电箱
开关箱 总配电箱中应在电源隔离开关的负荷侧装置漏电保护器，并灵敏可靠。
分配电箱设置正确并与开关箱距离不大于30m。
开关箱（一机一闸一漏一箱）漏电保护装置在设备负荷侧，灵敏可靠，并距离设备不大于3 m。
固定电箱安装位置正确，高度在1.3~1.5 m。
移动电箱安装高度在0.6~1.5 m。
电箱底进出线，不混乱，箱内无杂物，有门有锁，有防雨措施。
闸具齐全完好。 分配电箱与开关箱距离太远 将超过30米的开关箱重新设置。
4 现场照明 现场照明回路有漏电保护器，并灵敏可靠。
灯具金属外壳已做接零保护。室内灯具安装高度大于2.4 m，低于2.4 m使用安全电压供电。手持照明灯具使用36 V以下照明。 现场照明回路的漏电保护器不灵敏 更换漏电保护器
5 配电线路 电线无老化、破皮，有线路过道保护。并在电杆上用横担固定，绝缘子分档架设。
架空线路架在专用电杆上，严禁架在树木、脚手架上。
架空线路符合规范要求并已使用五芯电缆架设或埋地并符合要求。 无 无 精品文档
精品文档 6 电器装置 闸具、熔断器参数与设备容量匹配，没有用其他金属丝代替熔断丝。 无 无
7 变配电装置 露天变压器设置符合规定要求，配电间符合规范要求，并有可靠安全的防护措施，及正确悬挂警告标志，门应朝外开，有锁。 无 无
8 其他 除以上内容发现的其他隐患。 无 无
电工巡检维修记录
电工姓名 维修时间 年 月 日 时 分至 时 分
供电方式 三相五线制 额定容量 500KVA
序号 巡视检查项目 巡视检查内容 发现隐患 维修部位
1 工地附近高压线防护 按防护方案进行防护并做到严密，安全可靠。 无 无
2 接地与接零
保护系统 工地接地、重复接地、保护零线正确、牢固可靠。重复接地不少于3处。
工地接地电阻不大于4Ω，重复接地电阻不大于10Ω。
保护零线引出正确，并单独敷设不作它用，采用绿/黄双色线其截面与工作零线截面相同是相线的1/2。 无 无
3 配电箱
开关箱 总配电箱中应在电源隔离开关的负荷侧装置漏电保护器，并灵敏可靠。
分配电箱设置正确并与开关箱距离不大于30m。
开关箱（一机一闸一漏一箱）漏电保护装置在设备负荷侧，灵敏可靠，并距离设备不大于3 m。
固定电箱安装位置正确，高度在1.3~1.5 m。
移动电箱安装高度在0.6~1.5 m。
电箱底进出线，不混乱，箱内无杂物，有门有锁，有防雨措施。
闸具齐全完好。 无 无
4 现场照明 现场照明回路有漏电保护器，并灵敏可靠。
灯具金属外壳已做接零保护。室内灯具安装高度大于2.4 m，低于2.4 m使用安全电压供电。手持照明灯具使用36 V以下照明。 无 无
5 配电线路 电线无老化、破皮，有线路过道保护。并在电杆上用横担固定，绝缘子分档架设。
架空线路架在专用电杆上，严禁架在树木、脚手架上。
架空线路符合规范要求并已使用五芯电缆架过道的电线有老化、破皮现象 更换老化、破皮的电线 精品文档
精品文档 设或埋地并符合要求。
6 电器装置 闸具、熔断器参数与设备容量匹配，没有用其他金属丝代替熔断丝。 无 无
7 变配电装置 露天变压器设置符合规定要求，配电间符合规范要求，并有可靠安全的防护措施，及正确悬挂警告标志，门应朝外开，有锁。 无 无
8 其他 除以上内容发现的其他隐患。 无 无
电工巡检维修记录
电工姓名 维修时间 年 月 日 时 分至 时 分
供电方式 三相五线制 额定容量 500KVA
序号 巡视检查项目 巡视检查内容 发现隐患 维修部位
1 工地附近高压线防护 按防护方案进行防护并做到严密，安全可靠。 无 无
2 接地与接零
保护系统 工地接地、重复接地、保护零线正确、牢固可靠。重复接地不少于3处。
工地接地电阻不大于4Ω，重复接地电阻不大于10Ω。
保护零线引出正确，并单独敷设不作它用，采用绿/黄双色线其截面与工作零线截面相同是相线的1/2。 保护零线引出不正确 重新安装保护零线
3 配电箱
开关箱 总配电箱中应在电源隔离开关的负荷侧装置漏电保护器，并灵敏可靠。
分配电箱设置正确并与开关箱距离不大于30m。
开关箱（一机一闸一漏一箱）漏电保护装置在设备负荷侧，灵敏可靠，并距离设备不大于3 m。
固定电箱安装位置正确，高度在1.3~1.5 m。
移动电箱安装高度在0.6~1.5 m。
电箱底进出线，不混乱，箱内无杂物，有门有锁，有防雨措施。
闸具齐全完好。 无 无
4 现场照明 现场照明回路有漏电保护器，并灵敏可靠。
灯具金属外壳已做接零保护。室内灯具安装高度大于2.4 m，低于2.4 m使用安全电压供电。手持照明灯具使用36 V以下照明。 漏电保护器不灵敏 更换漏电保护器
5 配电线路 电线无老化、破皮，有线路过道保护。并在电杆上用横担固定，绝缘子分档架设。
架空线路架在专用电杆上，严禁架在树木、脚手架上。 无 无
