Q／NMDW-YX-009-2012 微功率无线通信模块技术规范 20111220

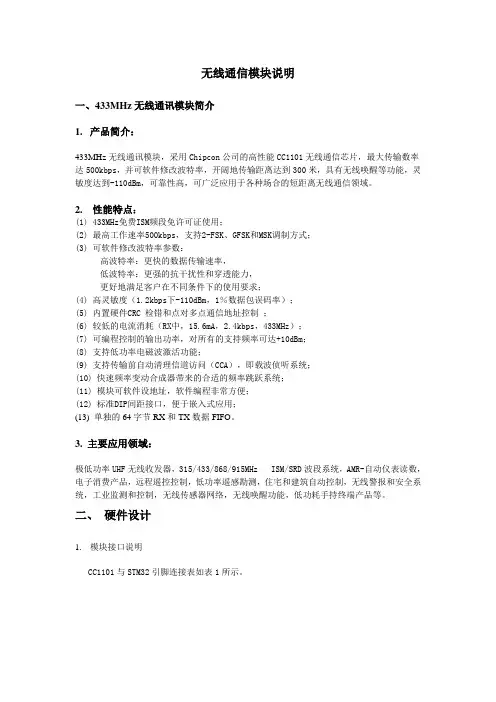

无线通信模块说明一、433MHz无线通讯模块简介1.产品简介：433MHz无线通讯模块，采用Chipcon公司的高性能CC1101无线通信芯片，最大传输数率达500kbps，并可软件修改波特率，开阔地传输距离达到300米，具有无线唤醒等功能，灵敏度达到-110dBm，可靠性高，可广泛应用于各种场合的短距离无线通信领域。

2. 性能特点：(1) 433MHz免费ISM频段免许可证使用；(2) 最高工作速率500kbps，支持2-FSK、GFSK和MSK调制方式；(3) 可软件修改波特率参数：高波特率：更快的数据传输速率，低波特率：更强的抗干扰性和穿透能力，更好地满足客户在不同条件下的使用要求；(4) 高灵敏度（1.2kbps下-110dBm，1％数据包误码率）；(5) 内置硬件CRC 检错和点对多点通信地址控制；(6) 较低的电流消耗（RX中，15.6mA，2.4kbps，433MHz）；(7) 可编程控制的输出功率，对所有的支持频率可达+10dBm；(8) 支持低功率电磁波激活功能；(9) 支持传输前自动清理信道访问（CCA），即载波侦听系统；(10) 快速频率变动合成器带来的合适的频率跳跃系统；(11) 模块可软件设地址，软件编程非常方便；(12) 标准DIP间距接口，便于嵌入式应用；(13) 单独的64字节RX和TX数据FIFO。

3. 主要应用领域：极低功率UHF无线收发器，315/433/868/915MHz ISM/SRD波段系统，AMR-自动仪表读数，电子消费产品，远程遥控控制，低功率遥感勘测，住宅和建筑自动控制，无线警报和安全系统，工业监测和控制，无线传感器网络，无线唤醒功能，低功耗手持终端产品等。

二、硬件设计1.模块接口说明CC1101与STM32引脚连接表如表1所示。

表1 CC1101与STM32引脚连接表图1 CC1101 的外引脚图（俯视）三、软件设计1. SPI读写操作u8 SPI_FLASH_SendByte(u8 byte){/* Loop while DR register in not emplty */while (SPI_I2S_GetFlagStatus(SPI2, SPI_I2S_FLAG_TXE) == RESET);/* Send byte through the SPI2 peripheral */SPI_I2S_SendData(SPI2, byte);/* Wait to receive a byte */while (SPI_I2S_GetFlagStatus(SPI2, SPI_I2S_FLAG_RXNE) == RESET);/* Return the byte read from the SPI bus */return SPI_I2S_ReceiveData(SPI2);}2.SPI写寄存器操作void halSpiWriteReg(INT8U addr, INT8U value){SPI_FLASH_CS_LOW();while (GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_SO) );SPI_FLASH_SendByte(addr); //写地址SPI_FLASH_SendByte(value); //写入配置SPI_FLASH_CS_HIGH();}3. SPI读寄存器操作INT8U halSpiReadReg(INT8U addr){INT8U temp, value;temp = addr|READ_SINGLE;//读寄存器命令SPI_FLASH_CS_LOW();while (GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_SO) );//MISO SPI_FLASH_SendByte(temp);value = SPI_FLASH_SendByte(0);SPI_FLASH_CS_HIGH();return value;}4. 模块初始化设置const RF_SETTINGS rfSettings= {0x06, // FSCTRL1 Frequency synthesizer control.0x00, // FSCTRL0 Frequency synthesizer control.0x10, // FREQ2 Frequency control word, high byte.0xA7, // FREQ1 Frequency control word, middle byte.0x62, // FREQ0 Frequency control word, low byte.0xf6, // MDMCFG4 Modem configuration.0x83, // MDMCFG3 Modem configuration.0x13, // MDMCFG2 Modem configuration.0x22, // MDMCFG1 Modem configuration.0xF8, // MDMCFG0 Modem configuration.0x00, // CHANNR Channel number.0x15, // DEVIATN Modem deviation setting (when FSK modulation is enabled).0x56, // FREND1 Front end RX configuration.0x10, // FREND0 Front end RX configuration.0x18, // MCSM0 Main Radio Control State Machine configuration.0x16, // FOCCFG Frequency Offset Compensation Configuration.0x6C, // BSCFG Bit synchronization Configuration.0x03, // AGCCTRL2 AGC control.0x40, //0x00, // AGCCTRL1 AGC control.0x91, // AGCCTRL0 AGC control.0xE9, // FSCAL3 Frequency synthesizer calibration.0x2A, // FSCAL2 Frequency synthesizer calibration.0x00, // FSCAL1 Frequency synthesizer calibration.0x1F, // FSCAL0 Frequency synthesizer calibration.0x59, // FSTEST Frequency synthesizer calibration.0x81, // TEST2 Various test settings.0x35, // TEST1 Various test settings.0x09, // TEST0 Various test settings.0x29, // IOCFG2 GDO2 output pin configuration.0x06, // IOCFG0D GDO0 output pin configuration.0x04, // PKTCTRL1 Packet automation control.0x05, // PKTCTRL0 Packet automation control.0x00, // ADDR Device address.0xff // PKTLEN Packet length.};5. 数据发送流程操作void halRfSendPacket(INT8U *txBuffer, INT8U size){halSpiWriteReg(CCxxx0_TXFIFO, size); //写入长度halSpiWriteBurstReg(CCxxx0_TXFIFO, txBuffer, size); //写入要发送的数据halSpiStrobe(CCxxx0_STX); //进入发送模式发送数据// Wait for GDO0 to be set -> sync transmittedwhile (!GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_GD0) );//while (!GDO0);// Wait for GDO0 to be cleared -> end of packetwhile (GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_GD0) );// while (GDO0);halSpiStrobe(CCxxx0_SFTX);}6. 数据接收流程操作INT8U halRfReceivePacket(INT8U *rxBuffer, INT8U *length){INT8U status[2];INT8U packetLength;INT8U i=(*length)*4; // 具体多少要根据datarate和length来决定halSpiStrobe(CCxxx0_SRX); //进入接收状态Delay(5);while (GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_GD0) )//while (GDO0){Delay(2);--i;if(i<1)return 0;}if ((halSpiReadStatus(CCxxx0_RXBYTES) & BYTES_IN_RXFIFO)) //如果接的字节数不为0{packetLength = halSpiReadReg(CCxxx0_RXFIFO);//读出第一个字节，此字节为该帧数据长度if(packetLength <= *length) //如果所要的有效数据长度小于等于接收到的数据包的长度{halSpiReadBurstReg(CCxxx0_RXFIFO, rxBuffer, packetLength); //读出所有接收到的数据*length = packetLength; //把接收数据长度的修改为当前数据的长度// Read the 2 appended status bytes (status[0] = RSSI, status[1] = LQI)halSpiReadBurstReg(CCxxx0_RXFIFO, status, 2); //读出CRC校验位halSpiStrobe(CCxxx0_SFRX); //清洗接收缓冲区return (status[1] & CRC_OK); //如果校验成功返回接收成功}else{*length = packetLength;halSpiStrobe(CCxxx0_SFRX); //清洗接收缓冲区return 0;}}elsereturn 0;}四、下载与测试在代码编译成功之后，我们通过下载代码到STM32开发板上，调试发送部分时可以看到：调试接收部分时可以看到：。

GB 11411-1989GB/T 12752-1991 SJ/T 11228-2000 GB 9159-1988GB/T 9376-1988 GB/T 9377-1988 GB/T 9404-1999 GB/T 12046-1989 GB/T 12185-1990 GB/T 12192-1990 GB/T 12364-1990 GB 12449-1990GB/T 12563-1990 GB/T 12566-1990 GB/T 12572-1990 GB/T 12639-1990 GB/T 12650-1990 GB 11410-1989GB/T 13620-1992 GB/T 13622-1992 GB/T 13711-1992 GB/T 13721-1992 GB/T 13722-1992 GB/T 13856-1992 GB/T 13857-1992 GB/T 13858.1-1992 GB/T 13858.2-1992 GB/T 13859-1992 GB/T 14013-1992 GB/T 14401-1993 GB/T 14434-1993 GB/T 14435.1-1993 GB/T 14435.2-1993 GB/T 14435.3-1993 GB/T 14617.1-1993GB/T 14617.3-1993 GB/T 14618-1993 GB/T 15296-1994 GB/T 15491-1995 GB/T 15841-1995 GB/T 15869-1995 GB/T 15874-1995 GB/T 15875-1995 GB/T 15939-1995 GB/T 15942-1995 GB/T 16611-1996 GB 13421-1992GB/T 16946-1997 GB/T 16952-1997 GB/T 16953-1997 GB 13614-1992GB 13615-1992GB 13616-1992GB 13617-1992GB/T 16982-1997 GB 13836-2000GB/T 17246-1998 GB/T 17424-1998 GB/T 17500-1998 GB/T 17542-1998 GB/T 18120-2000 GB/T 18214.1-2000 GB/T 18766-2002 GB/T 19391-2003 GB/T 19490-2004 GB/T 19491-2004 GB 15160-1994GB/T 11298.1-1997 GB/T 11298.2-1997 GB/T 11298.3-1997 GB/T 11298.4-1997 GB 11299.1-1989 GB/T 11299.2-1989 GB/T 11299.3-1989 GB/T 11299.4-1989 GB/T 11299.5-1989GB/T 11299.7-1989 GB/T 11299.8-1989 GB/T 11299.9-1989 GB/T 11299.10-1989 GB/T 11299.11-1989 GB/T 11299.12-1989 GB/T 11299.13-1989 GB/T 11299.14-1989 GB/T 11299.15-1989 GB/T 11442-1995 GB/T 11443.1-1989 GB/T 11443.4-1989 GB/T 11443.5-1994 GB/T 11444.3-1989 GB 15304-1994GB 2017-1980GB 15842-1995GB 17577.1-1998 GB 17577.2-1998 GB/T 2900.54-2002 GB/T 4312.1-1984 GB/T 4312.2-1984 GB/T 4312.3-1987 GB/T 4958.1-1985 GB/T 4958.2-1988 GB/T 4958.3-1988 GB/T 4958.4-1988 GB/T 4958.5-1988 GB/T 4958.6-1988 GB/T 4958.7-1988 GB/T 4958.8-1988 GB/T 4958.9-1988 GB/T 4958.10-1988 GB/T 4958.11-1988 GB/T 4958.12-1988 GB/T 4958.13-1988 GB/T 4958.14-1992 GB/T 4958.15-1992 GB/T 4958.16-1992 GB/T 4958.17-1992 GB 6280-1986GB 6281-1986GB/T 6277-1986 GB/T 6282-1986 GB/T 6662-1986 GB/T 6667-1986 GB/T 6933-1995 GB/T 6934-1995 GB/T 7255-1998 GB/T 7329-1998 GB/T 7393-1987 GB/T 8617.1-1988 GB/T 8617.2-1988 GB/T 8617.3-1988 GB/T 9025-1988 GB/T 9040-1988 GA/T 444-2003 GA/T 266-2000SJ/T 10206-1991 YD/T 525-1992 YD/T 828.11-1996 YD/T 953-1998 GB/T 10868-2005 GB/T 20068-2006 CJ/T 2-1999MH/T 4004-1997 MH/T 4009-2000 MH/T 4013-2002 MH/T 4014-2003 SJ/T 11304-2005 SJ/T 11305-2005 GY/T 197-2003 CCEC/T 06-2000 YDC 032-2004 YDC 033-2004JT/T 621-2005 YD/T 1312.1-2004 YD/T 1312.2-2004 YD/T 1312.3-2004 YD/T 1312.4-2004 YD/T 1312.5-2004 YD/T 1312.6-2004 YD/T 1312.7-2004YD/T 1312.8-2004 SJ 20939-2005SJ 20953-2005YD/T 1394-2006 YD/T 1487-2006 YD/T 1395-2006 YD/T 1488-2006 YD/T 1494-2006SJ 20952-2005GB/T 12364-2007 GB/T 7329-2008 GB/T 7330-2008 GB/T 21646-2008 YD/T 1312.1-2008 YD/T 1539-2006 YD/T 1513-2006 MH/T 4001.1-2006 YD/T 1312.9-2007 YD/T 1312.10-2007 YD/T 1635-2007 YD/T 1626-2007 YD/T 1683-2007 YD/T 1682-2007 YD/T 1681-2007 YD/T 1680-2007 YD/T 1679-2007 YD/T 1678-2007 YD/T 1677-2007 YD/T 1676-2007 YD/T 1675-2007 YD/T 1674-2007 YD/T 1673-2007 YD/T 1672-2007 YD/T 1671-2007 YD/T 1670-2007 YD/T 1603.4-2007 YD/T 1603.3-2007 YD/T 1603.2-2007 YD/T 1603.1-2007 YD/T 1602-2007 YDB 009-2007YDB 010-2007YDB 012-2007 YD/T 1598-2007 YD/T 1599-2007 YD/T 1600-2007 YD/T 1601-2007 YD/T 1645-2007 YD/T 1646-2007 YD/T 1647-2007 YD/T 1648-2007 YD/T 1649-2007ICS国际标准分类目录之33.060无线通信址： 电话：400-7255 888 QQ：569872709 MSN/Email：csres@发播航行警告、气象信息和紧急信息系统（NAVTEX）技术条件和使用要求船用罗兰C接收设备通用技术条件数字集群移动通信系统体制无线电发射设备安全要求中波和短波调幅广播发射机基本参数中波和短波广播发射机测量方法微波接力通信馈线系统技术条件无线电发射的标识及必要带宽的确定中波调幅广播激励器通用技术条件移动通信调频无线电话发射机测量方法国内卫星通信系统进网技术要求以专用连接线方式互连的声音和电视广播发射设备与监控设备之间的接口国内卫星通信地球站 地面接口要求声音和电视广播发射设备信号链接口发射机频率容限通信卫星有效载荷性能的在轨测试方法奥米加和差奥米加系统船用接收设备 性能要求和试验方法短波广播网覆盖技术规定卫星通信地球站与地面微波站之间协调区的确定和干扰计算方法无线电管理术语国际海事卫星A船舶地球站技术要求移动通信选择呼叫设备 音频段和模拟系统测量方法移动通信电源技术要求和试验方法4GHz微波联络机技术条件微波通信系统远程监控设备技术条件中距离地面模拟无线电接力系统彩色电视调制机和解调机(1路电视和4路伴音) 技术条件中距离地面模拟无线电接力系统300路电话调制机和解调机技术条件2048 Kbit/S 30路脉码调制分插设备技术要求与测试方法移动通信设备 运输包装公用陆地移动通信网(450MHz频段)中移动台-基站-移动电话交换局之间的信令12GHz频段卫星广播业务(BSS)及其馈线链路的规划参数卫星广播业务和地面业务间的频率共用卫星广播业务(电视)和地面业务间的频率共用导则卫星广播业务和地面业务间的频率共用620-790MHz卫星广播业务(电视)和地面广播业务(电卫星广播业务和地面业务间的频率共用11.7？12.2GHz和12.5？12.75GHz卫星广 播业务(电陆地移动业务和固定业务传播特性 第一部分:陆地移动业务传播特性陆地移动业务和固定业务传播特性 第二部分:100？1000MHZ固定业务传播特性陆地移动业务和固定业务传播特性 第三部分:视距微波接力通信系统传播特性视距微波接力通信系统与空间无线电通信系统共用频率的技术要求可搬移式卫星通信地球站设备通用技术条件移动通信双工器电性能要求及测量方法数字微波通信设备进网技术要求 2？8GHz数字微波收发信机卫星通信船载地球站码分多址通信设备通用技术条件集群移动通信系统设备通用规范漏泄电缆无线通信系统总规范无中心多信道选址移动通信系统设备通用规范900MHz公用移动通信系统移动台进网技术要求及测试方法数传电台通用规范无线电发射机杂散发射功率电平的限值和测量方法短波单边带通信设备通用规范卫星通信中央站通用技术条件卫星电视上行站通用规范短波无线电测向台(站)电磁环境要求地球站电磁环境保护要求微波接力站电磁环境保护要求短波无线电收信台(站)电磁环境要求国际海事卫星C船舶地球站技术要求电视和声音信号电缆分配系统 第2部分：设备的电磁兼容电力系统通信业务导则差分全球定位系统(DGPS)技术要求卫星地球站 工作在11/12GHz频带下用于数据分配的只接收甚小口径终端(VSAT)技术要求移动通信有线/无线转接设备 通用规范移动通信选择呼叫和数据设备测量方法全球导航卫星系统（GNSS）第1部分：全球定位系统（GPS）接收设备性能标准、测试方法中文奈伏泰斯（NAVTEX）系统技术要求全球定位系统（GPS）术语及定义水上移动业务通信规则 总则国际移动卫星B船舶地球站技术要求无中心多信道选址移动通信系统体制卫星电视地球接收站测量方法 系统测量卫星电视地球接收站测量方法 天线测量卫星电视地球接收站测量方法 室外单元测量卫星电视地球接收站测量方法 室内单元测量卫星通信地球站无线电设备测量方法 第一部分: 分系统和分系统组合通用的测量 第一节卫星通信地球站无线电设备测量方法 第一部分: 分系统和分系统组合通用的测量 第二节卫星通信地球站无线电设备测量方法 第一部分: 分系统和分系统组合通用的测量 第三节卫星通信地球站无线电设备测量方法 第一部分: 分系统和分系统组合通用的测量 第四节卫星通信地球站无线电设备测量方法 第一部分: 分系统和分系统组合通用的测量 第五节卫星通信地球站无线电设备测量方法 第二部分:分系统测量 第一节:概述 第二节:天线(包卫星通信地球站无线电设备测量方法 第二部分:分系统测量 第三节:低噪声放大器卫星通信地球站无线电设备测量方法 第二部分:分系统测量 第四节:上变频器和下变频器卫星通信地球站无线电设备测量方法 第二部分:分系统测量 第七节:频率调制器 第八节:卫星通信地球站无线电设备测量方法 第二部分:分系统测量 第十节:高功率放大器卫星通信地球站无线电设备测量方法 第三部分:分系统组合测量 第一节:概述卫星通信地球站无线电设备测量方法 第三部分:分系统组合测量 第二节:4~6GHz接收系统卫星通信地球站无线电设备测量方法 第三部分:分系统组合测量 第三节:频分多路复用传卫星通信地球站无线电设备测量方法 第三部分:分系统组合测量 第四节:黑白和彩色电视卫星通信地球站无线电设备测量方法 第三部分:分系统组合测量 第五节:无线跟踪和控制卫星电视地球接收站通用技术条件国内卫星通信地球站总技术要求 第一部分:通用要求国内卫星通信地球站总技术要求 第四部分:电视/调频载波通道国内卫星通信地球站总技术要求 第五部分:中速数据数字载波通道国内卫星通信地球站发射、接收和地面通信设备技术要求 第三部分:电视/调频设备全球海上遇险安全系统(GMDSS) 船用无线电通信设备技术要求中波广播网覆盖技术移动通信设备 安全要求和试验方法中华人民共和国 中文航行警告标准格式中华人民共和国 英文航行警告标准格式电工术语 无线电通信：发射机、接受机、网络和运行调频广播发射机技术参数和测量方法 单声和立体声调频广播发射机技术参数和测量方法 立体声带附加信道调频广播发射机技术参数和测量方法 双节目地面无线电接力系统所用设备的测量方法 第一部分:分系统和仿真系统通用的测量 第一节地面无线电接力系统所用设备的测量方法 第三部分:仿真系统的测量 第二节:基带测量地面无线电接力系统所用设备的测量方法 第三部分:仿真系统的测量 第六节:声音节目传地面无线电接力系统所用设备的测量方法 第二部分:分系统的测量 第一节:通则地面无线电接力系统所用设备的测量方法 第二部分:分系统的测量 第四节:频率调制机地面无线电接力系统所用设备的测量方法 第二部分:分系统的测量 第五节:频率解调机地面无线电接力系统所用设备的测量方法 第二部分:分系统的测量 第七节:发射机地面无线电接力系统所用设备的测量方法 第二部分:分系统的测量 第八节:接收机地面无线电接力系统所用设备的测量方法 第二部分:分系统的测量 第九节:备用通道倒换地面无线电接力系统所用设备的测量方法 第三部分:仿真系统的测量 第一节:通则地面无线电接力系统所用设备的测量方法 第三部分:仿真系统的测量 第三节:黑白和彩色地面无线电接力系统所用设备的测量方法 第三部分:仿真系统的测量 第四节:频分复用传地面无线电接力系统所用设备的测量方法 第三部分:仿真系统的测量 第五节:相互干扰的地面无线电接力系统所用设备的测量方法 第1部分:分系统和仿其无线电接力系统通用的测地面无线电接力系统所用设备的测量方法 第1部分:分系统和仿其无线电接力系统通用的测地面无线电接力系统所用设备的测量方法 第2部分:分系统的测量 第3节: 射频分支网络地面无线电接力系统所用设备的测量方法 第2部分:分系统测量 第6节:分集,双路和热备用25-1000MHz陆地移动通信网的容量系列及频道配置陆地移动业务(16KOF3E)所要求的同波道干扰标准电视发射机测量方法25-1000MHz陆地移动通信网通过用户线接入公用通信网的接口参数地面无线电接力系统所用设备的测量方法 第一部分:分系统和仿真系统通用的测量 第三节地面无线电接力系统所用设备的测量方法 第二部分:分系统的测量 第二节:天线和无源转短波单边带发射机电性能测量方法短波单边带接收机电性能测量方法单边带电力线载波机电力线载波结合设备声音和电视信号的电缆分配系统输出口基本尺寸调频广播编码器技术参数及测量方法 立体声调频广播编码器技术参数及测量方法 附加声道调频广播编码器技术参数及测量方法 双节目30MHz~1GHz声音和电视信号的电缆分配系统 机电配接值4GHZ960路电话/彩色电视模拟微波接力通信设备总技术条件公安数字集群移动通信系统 总体技术规范公安移动通信网警用自动级通信系统工程验收技术规范空中交通管制超短波地空通信接收机性能要求和测量方法标准2.6/9.5mm同轴线对22MHz(4380路)载波通信系统总技术要求数字微波传输系统中所用设备的测量方法 第1 部分:地面无线接力系统和卫星通信地球站4～11GHz 2×STM-1SDH微波通信系统总技术要求电站减温减压阀船载自动识别系统（AIS）技术要求城市公共交通通信系统航空移动业务卫星通信地面地球站总技术要求(C/L频段)航空移动业务卫星通信机载地球站总技术要求航站自动情报服务系统空中交通无线电通话用语卫星定位车辆信息服务系统 第1部分:功能描述卫星定位车辆信息服务系统 第2部分:车载终端与服务中心信息交换协议数字卫星新闻采集通用技术规范交流电力系统阻波器节能产品认证技术要求400/1800MHz SCDMA无线接入系统:频率间隔为500kHz的系统技术要求400/1800MHz SCDMA无线接入系统:频率间隔为500kHz的系统测试方法公路GSM/CDMA数字紧急电话系统无线通信设备电磁兼容性要求和测量方法 第1部分:通用要求无线通信设备电磁兼容性要求和测量方法 第2部分:宽带无线电设备无线通信设备电磁兼容性要求和测量方法 第3部分:个人陆地移动无线电设备(PMR)及其辅无线通信设备电磁兼容性要求和测量方法 第4部分:无线寻呼系统无线通信设备电磁兼容性要求和测量方法 第5部分:无线语音链路设备和无线话筒无线通信设备电磁兼容性要求和测量方法 第6部分:业余无线电设备无线通信设备电磁兼容性要求和测量方法 第7部分:陆地集群无线电设备无线通信设备电磁兼容性要求和测量方法 第8部分:短距离无线电设备(9kHz～40GHz）微波光纤传输系统收发模块光电参数测试方法双工跳频电台通用规范GSM/CDMA 1X双模数字移动台技术要求400/1800MHz SCDMA无线接入系统：频率间隔为500kHz的系统技术要求GSM/CDMA 1X双模数字移动台测试方法400/1800MHz SCDMA无线接入系统：频率间隔为500kHz的系统测试方法数字蜂窝移动通信网移动流媒体业务服务器技术要求短波、超短波电台保密机无线密钥分配协议国内卫星通信系统进网技术要求电力线载波结合设备交流电力系统阻波器400MHz频段模拟公众无线对讲机技术规范和测量方法无线通信设备电磁兼容性要求和测量方法 第1部分:通用要求移动通信手持机可靠性技术要求和测试方法农村VSAT卫星通信网络/系统技术要求甚高频地空通信地面系统 第1部分:话音通信系统技术规范无线通信设备电磁兼容性要求和测量方法 第9部分:400/1800MHz SCDMA无线接入系统用户设备及其辅助无线通信设备电磁兼容性要求和测量方法 第10部分:400/1800MHz SCDMA无线接入系统:基站、直放站、IPv6网络技术要求--面向网络地址翻译(NAT)用户的IPv6隧道技术固定无线电话机技术要求和测试方法CDMA数字蜂窝移动通信网移动设备(ME)与用户识别模块(UIM)间接口测试方法CDMA数字蜂窝移动通信网用户识别模块(UIM)测试方法2GHz cdma2000数字蜂窝移动通信网设备技术要求:高速分组数据(HRPD)(第二阶段)空中接口2GHz cdma2000数字蜂窝移动通信网设备测试方法:高速分组数据(HRPD)(第二阶段)接入终端(AT)2GHz cdma2000数字蜂窝移动通信网设备技术要求:高速分组数据(HRPD)(第二阶段)接入终端(AT)2GHz cdma2000数字蜂窝移动通信网设备测试方法:高速分组数据(HRPD)(第二阶段)接入网(AN)2GHz cdma2000数字蜂窝移动通信网设备技术要求:高速分组数据(HRPD)(第二阶段)接入网(AN)2GHz cdma2000数字蜂窝移动通信网广播多播业务(BCMCS)设备测试方法:核心网2GHz cdma2000数字蜂窝移动通信网广播多播业务(BCMCS)设备技术要求:核心网2GHz cdma2000数字蜂窝移动通信网广播多播业务(BCMCS)设备技术要求:接入终端(AT)2GHz cdma2000数字蜂窝移动通信网广播多播业务(BCMCS)设备技术要求:接入网(AN)2GHz cdma2000数字蜂窝移动通信网广播多播业务(BCMCS)测试方法:A接口2GHz cdma2000数字蜂窝移动通信网广播多播业务(BCMCS)技术要求:A接口2GHz cdma2000数字蜂窝移动通信网广播多播业务(BCMCS)技术要求:空中接口2GHz数字蜂窝移动通信网网络管理测试方法 网络管理系统(NMS)—网元管理系统(EMS)接口信息模型一致2GHz数字蜂窝移动通信网网络管理测试方法 网络管理系统(NMS)—网元管理系统(EMS)接口信息模型一致2GHz数字蜂窝移动通信网网络管理测试方法 网络管理系统(NMS)—网元管理系统(EMS)接口信息模型一致2GHz数字蜂窝移动通信网网络管理测试方法 网络管理系统(NMS)—网元管理系统(EMS)接口信息模型一致2GHz数字蜂窝移动通信网网络管理测试方法 网络管理系统(NMS)—网元管理系统(EMS)接口功能5毫米波无线通信系统技术要求和测试方法:地面固定点对点通信设备固定宽带无线接入设备技术要求:用户站固定宽带无线接入设备技术要求:基站2GHz cdma2000数字蜂窝移动通信网多媒体邮件业务系统技术要求2GHz cdma2000数字蜂窝移动通信网多媒体邮件业务系统测试方法2GHz cdma2000数字蜂窝移动通信网多媒体邮件业务终端技术要求2GHz cdma2000数字蜂窝移动通信网多媒体邮件业务终端测试方法基于数字蜂窝移动通信网的即按即说业务(PoC)总体技术要求基于数字蜂窝移动通信网的即按即说业务(PoC)终端技术要求基于数字蜂窝移动通信网的即按即说业务(PoC)终端测试方法基于数字蜂窝移动通信网的即按即说业务(PoC)服务器技术要求基于数字蜂窝移动通信网的即按即说业务(PoC)服务器测试方法1990-2-1 1991-11-1 2000-12-28 1988-1-1 1988-1-2 1988-12-1 2000-3-1 1990-7-1 1990-8-1 1990-8-1 1991-3-1 1991-5-1 1991-10-1 1991-10-1 1991-10-1 1991-10-1 1991-10-1 1990-2-1 1993-9-1 1993-9-1 1993-6-1 1993-6-1 1993-6-1 1993-5-1 1993-5-1 1993-5-1 1993-5-1 1993-5-1 1993-7-1 1994-1-1 1993-1-2 1993-1-2 1993-1-2 1993-1-2 1994-4-11994-4-1 1994-4-1 1995-7-1 1995-7-1 1996-6-1 1996-8-1 1996-8-1 1996-8-1 1996-8-1 1996-8-1 1997-10-1 1992-1-1 1998-5-1 1998-5-1 1998-5-1 1993-9-1 1993-9-1 1993-9-1 1993-9-1 1998-6-1 2001-10-1 1998-1-2 1999-5-1 1999-1-2 1999-6-1 2000-10-1 2001-5-1 2002-12-1 2004-6-1 2004-12-1 2004-12-1 1995-2-1 1998-5-1 1998-5-1 1998-5-1 1998-5-1 1990-1-1 1990-1-1 1990-1-1 1990-1-1 1990-1-11990-1-1 1990-1-1 1990-1-1 1990-1-1 1990-1-1 1990-1-1 1990-1-1 1990-1-1 1990-1-1 1995-1-2 1990-3-1 1990-3-1 1995-8-1 1990-3-1 1995-7-1 1981-1-1 1996-6-1 1999-9-1 1999-9-1 2002-8-1 1985-1-1 1985-1-1 1987-1-1 1985-8-1 1989-1-1 1989-2-1 1989-2-1 1989-2-1 1989-2-1 1989-2-1 1989-2-1 1989-2-1 1989-2-1 1989-2-1 1989-2-1 1989-2-1 1993-5-1 1993-5-1 1993-5-1 1993-5-1 1987-4-11987-4-1 1987-4-1 1987-8-1 1987-8-1 1995-1-1 1995-1-1 1998-1-2 1998-1-2 1987-11-1 1988-8-1 1988-8-1 1988-8-1 1988-10-1 1988-10-1 2004-5-1 2000-10-1 1991-12-1 1992-11-1 1996-3-12 1998-3-23 2006-4-1 2006-6-1 2001-6-1 1998-2-15 2000-8-1 2002-12-1 2003-10-1 2005-9-1 2005-9-1 2003-12-1 2000-12-1 2004-11-2 2004-11-2 2005-6-15 2005-3-1 2005-3-1 2005-3-1 2005-3-1 2005-3-1 2005-3-1 2005-3-12006-6-12006-6-12006-9-262006-9-262006-9-262006-9-262007-1-12006-6-12008-5-12008-10-12008-10-12008-11-1接入系统用户设备及其辅助设备线接入系统:基站、直放站、基站控制器及其辅助设备二阶段)空中接口二阶段)接入终端(AT)二阶段)接入终端(AT)二阶段)接入网(AN)二阶段)接入网(AN)系统(EMS)接口信息模型一致性测试 第4部分:cdma2000网络资源模型系统(EMS)接口信息模型一致性测试 第3部分:WCDMA网络资源模型系统(EMS)接口信息模型一致性测试 第2部分:TD-SCDMA网络资源模型系统(EMS)接口信息模型一致性测试 第1部分:通用部分系统(EMS)接口功能。

1.1
使用无线电波暗室作为微功率无线检测环境，无线电波暗室对800MHz以下频率的无线电信号有70dB以上的抑制，可以提供比较干净的无线通信环境，隔离外界无线电波对测试设备的干扰。无线电波暗室的选取和校准方法参见IEC 60489-1-1999。
1.2
图1-1是微功率通信性能测试的系统示意图，系统由无线电波暗室，综测仪，互联互通微功率无线协议发送器和误码分析仪组成。
表1GFSK符号编码
符号
编码
“0”
f0-Δf
“1”
f0+Δf
4.2.3
调制信号的频率相对于载波频率的摆动幅度值，频率偏差值为25±5kHz。
4.2.4信道带宽
在4.2.3节定义的频率偏差之下，信道带宽小于100kHz。
4.2.5
码流发送的顺序定义为：低码位在前，高码位在后。
4.2.6
如错误!未找到引用源。，来自PPDUPPDU（PHY Protocal Data Unit:物理层协议数据单元）的二进制码流先进行白化（Data Whiting）处理，白化处理后进入GFSK调制器进行调制，GFSK调制器输出对应的调制信号。
微功率无线协同组网：按照微功率通信协议进行组网。
载波通信协同组网：响应集中器主模块的载波组网命令。
微功率无线和载波的场强收集：根据集中器主模块的命令，汇报场强信息，便于主节点形成完整的场强表
协同混合路由：根据集中器主模块的动态路由算法，实现消息路由转发。
4.
所属设备需要满足电磁兼容相关要求。
附录一互联互通微功率无线本地通道的检测方法
4.5.3 带外传导骚扰电平
带外传导骚扰电平见表3
表3带外传导骚扰电平限值
4.
采集器双模通信节点是从节点，在收到主节点的命令时完成对应的操作。根据主节点的命令，协同主节点完成微功率无线的组网、载波通信组网和双模的混合组网。

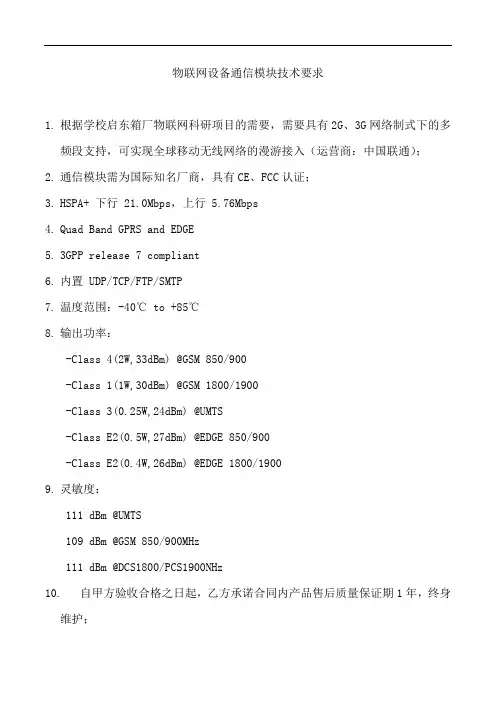

物联网设备通信模块技术要求
