本说明书的符号说明：危险：对高度危险要警惕。
警告：对中度危险要警惕。
注意：提供除危险或告诫的帮助信息。
符号说明本设备仅适用于在非热带气候条件下的地区使用不要丢弃，可回收使用产品安全接地标识本系列产品是专业设备，机器的输出连接方式和输出电压区别于普通民用设备，在连接机器电源或与其它设备连接时，一定要按照机器上面的说明严格操作，否则会有严重危险！本系列产品是专业设备，机器内部有高压带电设备，没有通过充分的专业培训并获得资格认证的人员，请勿试图打开机器改装或维修，那样可能遭到点击，会有生命危险！本设备仅适用于在海拔2000米以下的地区使用本产品仅适用于室内使用安全使用事项在使用本装置之前，请仔细阅读说明书，并遵守有关操作和使用的警言，本说明书要妥善保管以备日后查用。
◆电源：本装置只能使用说明书所标注的电源种类。
◆电源线保护：要注意避免电源线被重物压挤，特别要注意电源线的插头、装置上的出线处及方便插座处，切忌拉、抽电源线。
◆水口湿气：不能放在离水源较近的地方使用，例如：浴缸、洗漱池、厨房水槽、洗手盆潮湿的地下室、游泳池附近等处，否则会有遭受电击的可能。
◆温度：本装置必须远离热源。
例如：散热器、加热电阻、各种炉子及其它发热装置（包括放大器）。
◆电击：必须注意防止物品或水流掉进内芯。
如果掉进金属或其它导电物品，会使装置内部产生电击短路的危险。
◆火灾：不能将花瓶或其它盛有液体的容器摆放在机器上面，否则液体有可能流进机器内部产生短路而引起火灾。
◆盖板拆卸：因机内存有高压，非电子专业技术人员，切勿拆卸机壳，如果内部电子零件被非正常接触，可能发生严重电击事故。
此事件本公司概不负责。
◆清洁：不要使用挥发性溶液。
如：酒精、涂料稀释剂、汽油、挥发油等擦拭外壳，使用清洁的干布就行。
◆异常气味：当发现异常气味或浓烟时，应立即切断电源并拔出插头，与供货商或最近的维修部门联系，寻求维修服务。
◆长期闲置时：A．为安全起见，请切断电源开关，拔掉电源插头,以防发生火灾。
Front and rear panel layout （前后面板布局）(前面板布局)：1、MIC/LINE（麦克风/线性输入）――可连接低噪音麦克风前臵放大器或线路电平输入的组合式输入接口。
2、GAIN（增益控制）――用于控制麦克风或线性输入的电平。
3、CLIP（过载提示）――当输入增益调得过大时并过载时，红色LED将亮起。
4、HIGH FREQUENCY（高频调整）――控制通道均衡器的高频波段。
（在12KHz 上的+/-15dB范围内）5、MID FREQUENCY（中频调整）――控制通道均衡器的中频波段。
（在 2.5KHz 上的+/-15dB范围内）6、LOW FREQUENCY（低频调整）――控制通道均衡器的低频波段。
（在80Hz上的+/-15dB范围内）7、LOW CUT（低切）――80Hz低频衰减开关，用于消除低频段的噪声。
8、AUX1/MONITOR（辅助1/监听）――推子前信号辅助发送控制器，可与外臵的效果处理器联合使用或作监听输出。
9、AUX2/DSP（辅助2/DSP）――推子后信号辅助发送控制器，连接到内臵的24bit DSP效果处理器，并可连接外臵的效果处理器。
10、PAN（声象平衡）――控制立体声中的左右通道声象的平衡。
11、RECORD（录音）――在HDM（硬盘录音模式）下，分配该通道信号到录音输出总线。
12、FADER（推子）――60mm长电平控制推子，能在改变电平时提供平滑的控制。
13、STEREO RIGHT LINE（立体声的右声道输入）――立体声的右声道输入接口。
14、STEREO MIC/LINE（MIC/左声道输入）――两用组合式输入接口（可连接低噪音麦克风前臵放大器输入或立体声的左声道的LINE输入）。
15、AUX2（辅助输出2）――辅助线路2的输出接口。
16、AUX1（辅助输出1）――辅助线路1的输出接口。
17、CONTROL ROOM（控制室监听输出接口）――连到监听系统的左右声道输出。
调音台图解和使用说明调音台是音频处理设备中非常常见的一种设备，广泛应用于音乐制作、演出、广播等领域。
本文将为大家详细介绍调音台的图解和使用说明，让读者对调音台有更深入的了解和掌握。

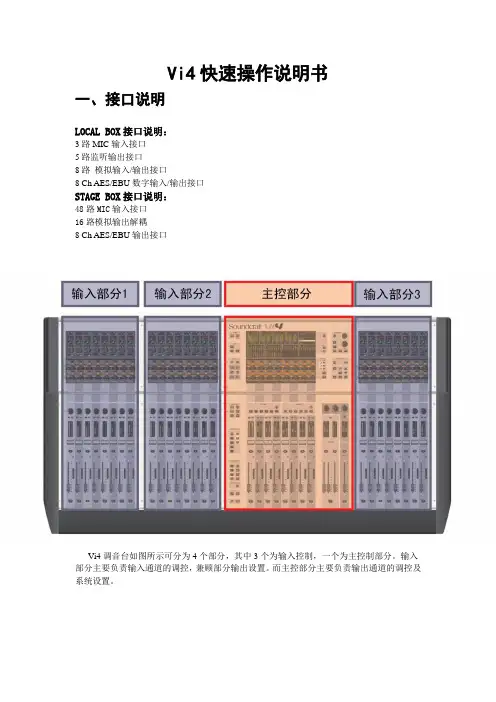

一、调音台的基本结构与功能调音台是一种用于混音和处理音频信号的设备，它通常由多个通道组成，每个通道在调音台的面板上都有对应的控制区域。
下面我们来逐一介绍调音台的各个功能区域：1. 通道输入区：通常位于调音台的上半部分，每个通道都有专属的输入插孔，用于接收来自各种音频源的输入信号，如麦克风、乐器、音频播放器等。
2. 预设增益控制：通常位于输入插孔旁边，用于调整输入信号的增益。
通过合理的增益设置，可以保证输入信号的强度适合后续处理。
3. 音频处理区：通常位于每个通道的中间部分，包含多个控制旋钮，用于进行音频信号的混音、均衡、压缩等处理。
通过合理配置这些控制旋钮，可以调整每个通道的音色、音量和动态范围。
4. 主控制区：通常位于调音台的中央或底部，包含主音量控制旋钮、总线选择开关等。
主控制区可以控制整个调音台的输出音量和信号分配。
5. 监听和效果区：包括耳机插孔、监听音量控制旋钮、混响效果控制等。
这些功能可以帮助用户实时监听和调整音频输出效果。
二、调音台使用说明1. 连接音频源：首先，将各种音频源（如麦克风、乐器、音频播放器等）通过合适的线缆连接到调音台的输入插孔上。
注意检查插孔和插头的兼容性和质量。
2. 设置预设增益：打开调音台，并将所需通道的预设增益控制旋钮设置为适当的位置。
根据输入信号的强度和类型，调整增益控制旋钮，使得信号既不过强也不过弱。
3. 进行音频处理：根据需要，通过旋钮来调整每个通道的音频处理效果。
例如，通过均衡旋钮来调整音色，通过压缩旋钮来控制动态范围等。
4. 设定总线和主音量：根据实际需求，使用主控制区的总线选择开关，将各个通道的信号分配到相应的总线上。
然后，通过主音量控制旋钮来调节整体输出音量。
5. 监听和效果控制：如果需要实时监听和调整音频效果，可以通过监听区域的耳机插孔来连接耳机，并使用监听音量控制旋钮来调节监听音量。
美琪wed-4调音台说明书一、开机前，连接好所有系统。
将推子，均衡器（EQ），PANPADGAL等调回起始状态二、开机后(1)先将音源设备（如CD）的音量开到最大不失真状态。
(2)调节调音台该输入通道的分推子于70%，调大输入增益（GAIN）旋钮到PEAK（峰值）指示灯到刚亮未亮处。
(3)调节音量输出主推子，使输出的VU表指针大致在0VU附近摆动，不允许长时间指针超过+3VU。
此时主推子位置也宜在50%到70%的位置内。
可相应调整输入增益或音源输出电平。
(4)如果还觉得音箱响度不够，可开大功放音量旋钮，注意此时功放不得进入削波状态，否则应换更大功率功放。
(5)以上控制顺序是由输入逐步向输出调整。
如果音源是话筒，由于话筒输入信号很小，初学者调输入通道时常因听不到声音而感到茫然不知所措，此时可先将输出主推子置于70%，再调输入增益旋钮和分推子，再按上述②到④步骤调整。
特别要注意是否因定值率减（PAD）按下，此时应不作衰减。
此法对初学者较适合。
(6)然后按节目要求，分别调整调音台上的EQ，PAN及效果等。
三、下面讲些调音小技巧：(1)对于人声：可将100Hz以下切除，以消除低频噪声，使音色更加纯净。
500-800Hz作少量衰减，使音色不太生硬。
在2KHz-4KHZ 提升3到6dB，可使声音明亮。
对6KHz以上适当衰减可大大增强声音的清晰度，防止不必要的气音和嘶音。
(2)对CD等数码音源，因其录制较好，可不加修饰。
(3)通常Disco厅、交谊舞厅、背景音乐厅等用单声道放音；OK 厅、音乐厅，歌厅等用立体声放音。
(4)下面介绍一下用推子和PAN调节声源的空间声像，即空间位置。
对于演唱声和主乐器声，将PAN调至中间，推子推大，以突出它们；如果声源为立体声，则不可任意摆放PAN和推子，否则演唱声与音乐声合不到一起，声音混乱，应左、右声道各用调音台一路，分别将PAN调到左、右边，两路推子在同一高度上。
