北邮通信原理实验报告

北邮通信原理软件实验报告北邮通信原理软件实验报告通信原理软实验实验报告学院：信息与通信工程学院班级：@@@@@@@@@@姓名：execf2t.sci;fs=800;//采样速率T=200;//截短时间N=T*fs;//采样点数dt=1/fs;//时域采样间隔t=[-T/2:dt:T/2-dt];//时域采样点df=1/T;//频域采样间隔f=[-fs/2:df:fs/2-df];//频域采样点数fm1=1;//待观测正弦波频率，单位KHz，下同fm2=0.5; //待观测余弦波频率fc=20;//载波频率//以上为初始化参数设置m1=sin((2*%pi)*fm1*t);//待观测正弦波部分M1=t2f(m1,fs);//傅里叶变换MH1=-%i*sign(f).*M1;//希尔伯特变换mh1=real(f2t(MH1,fs));//希尔伯特反变换m2=2*cos((2*%pi)*fm2*t);//待观测余弦波部分M2=t2f(m2,fs);//傅里叶变换MH2=-%i*sign(f).*M2;//希尔伯特变换mh2=real(f2t(MH2,fs));//希尔伯特反变换s1=(1+(m1+m2)/abs(max(m1+m2))).*cos((2*%pi)*fc*t); //AM信号时域表达式S1=t2f(s1,fs);//AM信号频域表达式s2=(m1+m2).*cos((2*%pi)*fc*t);//DSB-SC信号时域表达式S2=t2f(s2,fs);//DSB-SC信号频域表达式s3=(m1+m2).*cos((2*%pi)*fc*t)-(mh1+mh2).*sin((2*%pi)*fc*t);//SSB信号时域表达式，以上边带为例S3=t2f(s3,fs);//SSB信号上边带频域表达式//以上是仿真计算部分//以下为绘图部分//AM信号xset(window,1)plot(f,abs(S1))title(AM信号频谱)xlabel(f)ylabel(S(f))mtlb_axis([-25,25,0,max(abs(S1))]); xset( window,2)plot(t,s1)title(AM信号波形)xlabel(t)ylabel(s(t))mtlb_axis([-3,3,-3,3]);//DSB-SC信号window,3)plot(f,abs(S2))title(DSB-SC信号频谱)xlabel(f)ylabel(S(f))mtlb_axis([-25,25,0,max(abs(S2))]); xset( window,4)plot(t,s2)title(DSB-SC信号波形)xlabel(t)s(t))mtlb_axis([-1,4,-3,3]);//SSB信号（以上边带为例）xset(window,5)plot(f,abs(S3))title(SSB信号频谱)xlabel(f)ylabel(S(f))mtlb_axis([-25,25,0,max(abs(S3))]) xset(window,6)plot(t,s3)title(SSB信号波形)xlabel(t)ylabel(s(t))mtlb_axis([0,6,-3,3]) 2、产生的波形图：1）AM信号：2）AM信号频谱：3）DSB-SC信号：4）DSB-SC信号的频谱：5）SSB信号波形：6）SSB信号频谱：3、实验心得：做这个实验时的我的理论知识已经准备得比较充分了，所以难点主要在编程方面。

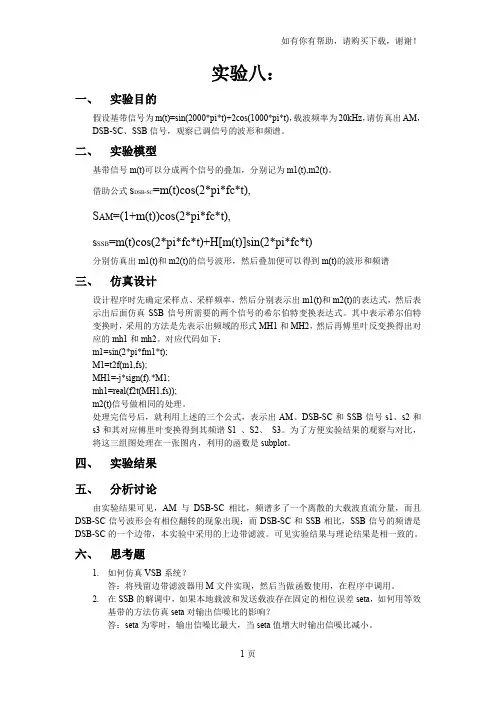

实验八：一、实验目的假设基带信号为m(t)=sin(2000*pi*t)+2cos(1000*pi*t)，载波频率为20kHz，请仿真出AM，DSB-SC、SSB信号，观察已调信号的波形和频谱。

二、实验模型基带信号m(t)可以分成两个信号的叠加，分别记为m1(t),m2(t)。

借助公式s DSB-SC=m(t)cos(2*pi*fc*t),S AM=(1+m(t))cos(2*pi*fc*t),s SSB=m(t)cos(2*pi*fc*t)+H[m(t)]sin(2*pi*fc*t)分别仿真出m1(t)和m2(t)的信号波形，然后叠加便可以得到m(t)的波形和频谱三、仿真设计设计程序时先确定采样点、采样频率，然后分别表示出m1(t)和m2(t)的表达式，然后表示出后面仿真SSB信号所需要的两个信号的希尔伯特变换表达式。

其中表示希尔伯特变换时，采用的方法是先表示出频域的形式MH1和MH2，然后再傅里叶反变换得出对应的mh1和mh2。

对应代码如下：m1=sin(2*pi*fm1*t);M1=t2f(m1,fs);MH1=-j*sign(f).*M1;mh1=real(f2t(MH1,fs));m2(t)信号做相同的处理。

处理完信号后，就利用上述的三个公式，表示出AM、DSB-SC和SSB信号s1、s2和s3和其对应傅里叶变换得到其频谱S1 、S2、S3。

为了方便实验结果的观察与对比，将这三组图处理在一张图内，利用的函数是subplot。

四、实验结果五、分析讨论由实验结果可见，AM与DSB-SC相比，频谱多了一个离散的大载波直流分量，而且DSB-SC信号波形会有相位翻转的现象出现；而DSB-SC和SSB相比，SSB信号的频谱是DSB-SC的一个边带，本实验中采用的上边带滤波。

可见实验结果与理论结果是相一致的。

六、思考题1.如何仿真VSB系统？答：将残留边带滤波器用M文件实现，然后当做函数使用，在程序中调用。

通信原理软件实验报告学院：信息与通信工程学院班级：一、通信原理Matlab仿真实验实验八一、实验内容假设基带信号为m(t)=sin(2000*pi*t)+2cos(1000*pi*t),载波频率为20kHz，请仿真出AM、DSB-SC、SSB信号，观察已调信号的波形和频谱。

二、实验原理1、具有离散大载波的双边带幅度调制信号AM该幅度调制是由DSB-SC AM信号加上离散的大载波分量得到，其表达式及时间波形图为：应当注意的是，m(t)的绝对值必须小于等于1，否则会出现下图的过调制：AM信号的频谱特性如下图所示：由图可以发现，AM信号的频谱是双边带抑制载波调幅信号的频谱加上离散的大载波分量。

2、双边带抑制载波调幅（DSB—SC AM）信号的产生双边带抑制载波调幅信号s(t)是利用均值为0的模拟基带信号m(t)和正弦载波c(t)相乘得到，如图所示：m(t)和正弦载波s(t)的信号波形如图所示：若调制信号m(t)是确定的，其相应的傅立叶频谱为M(f)，载波信号c(t)的傅立叶频谱是C(f),调制信号s(t)的傅立叶频谱S(f)由M(f)和C(f)相卷积得到，因此经过调制之后，基带信号的频谱被搬移到了载频fc处，若模拟基带信号带宽为W，则调制信号带宽为2W，并且频谱中不含有离散的载频分量，只是由于模拟基带信号的频谱成分中不含离散的直流分量。

3、单边带条幅SSB信号双边带抑制载波调幅信号要求信道带宽B=2W, 其中W是模拟基带信号带宽。

从信息论关点开看，此双边带是有剩余度的，因而只要利用双边带中的任一边带来传输，仍能在接收机解调出原基带信号，这样可减少传送已调信号的信道带宽。

单边带条幅SSB AM信号的其表达式：或其频谱图为：三、仿真设计1、流程图：Array2、实验结果&分析讨论实验仿真结果从上至下依次是AM信号、DSB信号、SSB信号。

从仿真结果看，AM调制信号包络清晰，可利用包络检波恢复原信号，接收设备较为简单。

北京邮电大学通信原理实验报告学院：信息与通信工程学院班级：姓名：姓名：实验一：双边带抑制载波调幅（DSB-SC AM）一、实验目的1、了解DSB-SC AM 信号的产生以及相干解调的原理和实现方法。

2、了解DSB-SC AM 信号波形以及振幅频谱特点,并掌握其测量方法。

3、了解在发送DSB-SC AM 信号加导频分量的条件下,收端用锁相环提取载波的原理及其实现方法。

4、掌握锁相环的同步带和捕捉带的测量方法,掌握锁相环提取载波的调试方法。

二、实验原理DSB 信号的时域表达式为()()cos DSB c s t m t t ω=频域表达式为1()[()()]2DSB c c S M M ωωωωω=-++ 其波形和频谱如下图所示DSB-SC AM 信号的产生及相干解调原理框图如下图所示将均值为零的模拟基带信号m(t)与正弦载波c(t)相乘得到DSB—SC AM信号，其频谱不包含离散的载波分量。

DSB—SC AM信号的解调只能采用相干解调。

为了能在接收端获取载波，一种方法是在发送端加导频，如上图所示。

收端可用锁相环来提取导频信号作为恢复载波。

此锁相环必须是窄带锁相，仅用来跟踪导频信号。

在锁相环锁定时，VCO输出信号sin(2πf c t+φ)与输入的导频信号cos(2πf c t)的频率相同，但二者的相位差为(φ+90°)，其中很小。

锁相环中乘法器的两个输入信号分别为发来的信号s(t)（已调信号加导频）与锁相环中VCO的输出信号，二者相乘得到[A C m(t)cos(2πf c t)+A p cos(2πf c t)]∙sin(2πf c t+φ)=A c2m(t)[sinφ+sin(4πf c t+φ)]+A p2[sinφ+sin(4πf c t+φ)]在锁相环中的LPF带宽窄，能通过A p2sinφ分量，滤除m(t)的频率分量及四倍频载频分量，因为很小，所以约等于。

LPF的输出以负反馈的方式控制VCO,使其保持在锁相状态。
