jkw-2sc智能无功功率补偿控制器工作原理JKW-2SC智能无功功率补偿控制器是一种用于电力系统中的无功功率补偿装置。
它的工作原理涉及到电力系统中的无功功率和功率因数的概念以及控制器的操作特点。
首先,我们先了解一下电力系统的无功功率和功率因数的概念。
在电力系统中,除了有有效功率(即实际进行功的功率),还存在着无功功率。
无功功率是指在电路中产生的无用功率,不对外界做功,而是耗散在电力系统中。
功率因数则是有效功率和额定电流的比值,表示了电力系统中的有用功率占总功率的比例。
功率因数越高,电力系统的效率和负荷能力就越好。
JKW-2SC智能无功功率补偿控制器的工作原理是基于对电力系统的无功功率和功率因数的实时监测和自动调节来实现的。
控制器通过在电路中串联一个电容器来补偿电路中的无功功率,从而提高功率因数。
控制器首先通过检测电路中的电流和电压来计算出系统的功率因数和无功功率。
然后,控制器根据预设的目标功率因数和无功功率范围,通过调节电路中的电容器来实现无功功率的补偿。
当功率因数低于预设值时,控制器会增加电容器的容量来减少无功功率。
反之,当功率因数高于预设值时,控制器会减小电容器的容量来增加无功功率。
为了实现精确的无功功率补偿,JKW-2SC智能无功功率补偿控制器还具有一些额外的功能和特点。
首先,控制器可以根据电力系统的负载变化和实时测量数据来动态地调节电容器的容量,从而确保系统始终处于最佳的功率因数工作范围内。
其次,控制器还具备过压、过流、过温等保护功能,可以对电力系统进行监测和保护。
此外,控制器还可以通过与其他控制器的通信来实现多个补偿装置的协调工作,从而提高整个电力系统的无功功率补偿效果。
总而言之,JKW-2SC智能无功功率补偿控制器通过实时监测和调节电力系统的无功功率和功率因数来实现无功功率的补偿。
它具有精确的补偿功能、动态的调节特点和多种保护功能,可以在电力系统中起到提高功率因数、节省能耗、提高电力系统稳定性和可靠性的作用。
广州市金矢电子有限公司地址:广东省广州市番禺区石楼镇华山路6号************邮编:511447网址:电子信箱:**************JKW系列F型动态无功功率补偿控制器广州市金矢电子有限公司由于产品升级、版本更新,本手册所述内容可能无法完全涵盖。
如有错误、遗漏等不当之处,敬请各位用户谅解。
目录一、产品概述---------------------------------2二、型号说明-----------------------------------------2三、使用条件-----------------------------------------3四、产品外形及安装尺寸-----------------------------3五、基本功能(一)显示功能------------------------------------3(二)设置功能------------------------------------3(三)无功补偿功能------------------------------3(四)保护功能------------------------------------4(五)实时数据通迅功能--------------------------4(六)数据管理功能-------------------------------4(七)超限及故障警示功能------------------------4(八)抄表机功能---------------------------------4六、技术参数1、基本参数--------------------------------------52、控制参数--------------------------------------53、测量精度--------------------------------------54、通迅------------------------------------------5七、安装调试-----------------------------------------5八、开箱检查----------------------------------------14九、简单故障排除-----------------------------------14八、开箱检查打开外包装,检查控制器外观是否完好,附件和说明书是否认齐全,如发现控制器外壳有损坏,或附件和说明书不齐全时,请及时与供应商联系。
安装使用前注意事项◆规格型号在安装以前请检查功率控制器的型号规格是否与订货要求相一致。
若不符合订货要求请与生产厂家联系。
◆资料备件在安装前请检查功率控制器的资料及备件是否齐全(具体查阅装箱清单):1、使用说明书(包含电气原理图);2、产品合格证;3、用户质量反馈表;4、备件附件(备件是用户在订货时所要求备用的器件,附件一般是用户要求手动调节时的手动电位器)。
◆检查在安装前请检查功率控制器有无撞伤,螺钉松动,接线脱落等现象。
如有明显损伤,请与生产厂家联系。
◆使用手册在安装使用前请认真阅读使用说明书,严禁带变压器空载运行。
目录第一章基本原理 (2)一、简介 (2)二、功能 (2)三、应用范围 (3)四、调功系统原理框图 (3)第二章技术规格 (3)一、型号命名 (3)二、技术指标 (4)三、型号规格 (5)四、安装使用要求 (5)五、外型及安装尺寸 (6)第三章接线说明 (7)一、控制电路板的端子图及说明 (7)二、接线端子说明 (8)三、控制板的电位器及拨动开关说明 (9)四、面板指示灯说明 (9)五、用户接线说明 (9)第四章安装调试步骤 (10)一、检查功率控制器 (10)二、检查变压器 (10)三、检查负载 (10)四、连接功率控制器的外部连线 (10)五、轻载实验 (11)六、额定负载实验 (13)七、若在使用过程中出现异常情况,请按以下步骤分析并检查 (16)第一章基本原理一、简介KT系列功率控制器有单相和三相系列。
它是我公司引进国外先进技术开发的新型节能功率控制设备。
其集控制电路,主电路,保护电路,反馈电路于一体。
重量轻,体积小,安装方便,近年来已在许多领域得到广泛应用。
本说明书仅限于三相功率控制器的使用说明,以后的三相功率控制器简称为功率控制器。
二、功能功率控制器采用移相触发方式来实现电压的无级调节,从而达到控制功率的目的。
输出电压的调节范围比较宽,一般为额定输入电压的0-98%。
具有软起动、软关断、恒流、限流以及缺相保护、过流保护、过热保护等功能。

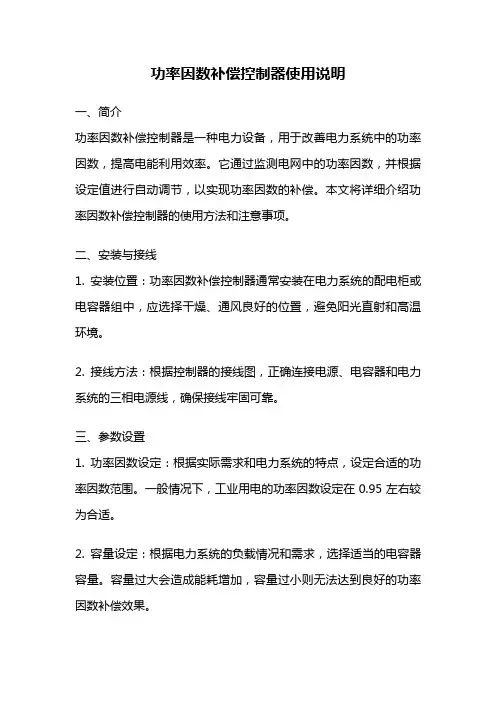

功率因数补偿控制器使用说明一、简介功率因数补偿控制器是一种电力设备,用于改善电力系统中的功率因数,提高电能利用效率。
它通过监测电网中的功率因数,并根据设定值进行自动调节,以实现功率因数的补偿。
本文将详细介绍功率因数补偿控制器的使用方法和注意事项。
二、安装与接线1. 安装位置:功率因数补偿控制器通常安装在电力系统的配电柜或电容器组中,应选择干燥、通风良好的位置,避免阳光直射和高温环境。
2. 接线方法:根据控制器的接线图,正确连接电源、电容器和电力系统的三相电源线,确保接线牢固可靠。
三、参数设置1. 功率因数设定:根据实际需求和电力系统的特点,设定合适的功率因数范围。
一般情况下,工业用电的功率因数设定在0.95左右较为合适。
2. 容量设定:根据电力系统的负载情况和需求,选择适当的电容器容量。
容量过大会造成能耗增加,容量过小则无法达到良好的功率因数补偿效果。
3. 延时设定:功率因数补偿控制器通常具有延时功能,可以设置电容器的接入延时时间,以避免电容器频繁开关对电力系统产生冲击。
四、使用注意事项1. 绝缘检测:在安装和使用功率因数补偿控制器之前,应进行绝缘检测,确保设备和电力系统的绝缘性能符合要求。
2. 防雷保护:功率因数补偿控制器应配备雷电保护装置,以防止雷电对设备造成损坏。
3. 定期检查:定期检查功率因数补偿控制器的工作状态和接线的牢固性,及时发现并解决问题,确保设备的正常运行。
4. 维护保养:定期清洁功率因数补偿控制器,保持设备表面的清洁,并定期对电容器进行维护,如检查电容器的电压、电流等参数,确保电容器的正常工作。
五、优点与应用领域1. 优点:功率因数补偿控制器可以提高电能利用率,减少电网线损,降低用电成本;同时,它还可以改善电力系统的稳定性,减少电力设备的损耗,延长设备的使用寿命。
2. 应用领域:功率因数补偿控制器广泛应用于工业生产、商业建筑、医疗设施等领域的电力系统中,能够有效改善电力质量,提高供电可靠性。
JKW5B智能无功功率自动补偿控制器说明JKW5系列智能无功功率补偿控制器使用说明书简介新型JKW5系列无功功率自动补偿控制器(包括JKW5C、JKW5B 等型号) 运用无功功率计算和目标功率因数设置,双重计算检测方法,为线路所需无功的准确补偿,以及限制线路过补状况的发生而设计的理想产品。
采用先进的单片机技术,全自动贴片机焊接工艺,以及先进的检测设备,确保产品具有高精度和高灵敏度,且有抗干拢能力强运行稳定等特点。
该系列产品符合DL/T597-996标准,适用于低压配电系统电容器补偿装置的自动调节,使功率因数达到用户预定状态,提高电力变压器的利用效率减少线损,改善供电的电压质量,从而担高了经济效益与社会效益,可广泛适用不同的电网环境。
型号命名JK W 5 □- □后一个□:输出回路数前一个□:是C,开孔尺寸113 X 113m,如是B,开孔尺寸162X102m 5---设计序号,特征代号W---控制物理量为无功功率JK---低压无功自动补偿控制器使用条件环境温度:-25℃~+55℃相对湿度:最大相对湿度为90%(20℃时)海拔高度:不能超过2500米环境条件:无腐蚀性气体、无导电尘埃、无易燃易爆的介质存在,安装地点无剧烈震动。
技术数据额定电压:AC 220/380V,波动不能超过±15%额定电流:AC 0~5A 频率:50Hz/60Hz触点容量:AC 220 5A 功率:最大8W灵敏度:150mA 防护等级:外壳IP40控制方式:循环投切按键功能名称符号内容菜单键递增键+ 递减键菜单主菜单- 子菜单选择。
注:按住菜单键4秒“设置”灯亮方可进入参数预置菜单;少于0.5秒则进入“手动”功能“设置”参数时递加参数值,“ 手动”运行时投入电容器组“设置”参数时递减参数值,“ 手动”运行时切除电容器组菜单操作被设置参数参数代码含义参数范围出厂设置代码按住“菜单”键4秒使“设置”指示灯亮再按“菜单”键PA-1 互感器变比设置5-6000再按“菜单”键PA-2 回路设置1-12再按“菜单”键PA-3 电压上限400V-500V ( 230-260V) 再按“菜单”键PA-4 电压下限300V-360V (176-210)再按“菜单”键PA-5 投入门限1-98Kvar再按“菜单”键PA-6 `1 切出门限1-50Kvar再按“菜单”键PA-7 投切延时10-120s再按“菜单”键PA-8 目标功率左因素0.6-1控制器储该次设置,并返回自动运行状态硬件最大值437>>(253)>>3 2>>(190)>>4>>20>>8>>30>>0.96按“递增键”参数递增,按“递减键”参数递减操作说明1、本控制器具有“自动运行模式”与“手动运行模式”两种工作状态;“手动”指示灯点亮时为“手动运行模式”,否则为“自动运行模式”;2、CT 变比预置值为信号电流互感器变比的分子值,如用户的信号电流互感器变比为500/5,则CT 变比预置值为500而不是100。

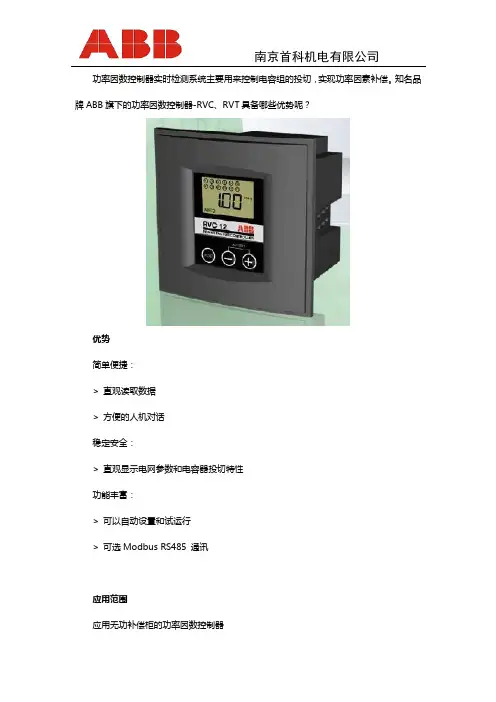

功率因数控制器实时检测系统主要用来控制电容组的投切,实现功率因素补偿。
知名品牌ABB旗下的功率因数控制器-RVC、RVT具备哪些优势呢?
优势
简单便捷:
> 直观读取数据
> 方便的人机对话
稳定安全:
> 直观显示电网参数和电容器投切特性
功能丰富:
> 可以自动设置和试运行
> 可选Modbus RS485 通讯
应用范围
应用无功补偿柜的功率因数控制器
如果您想了解更多有关功率因数控制器方面的信息,在此推荐您联系南京首科机电有限公司咨询详情。
南京首科机电有限公司集生产、贸易、技术、服务于一体的机电专业性公司。
经营广泛、品种繁多,主营批发零售各国知名低压电器、电工器材、工业用通风及抽风系统。
公司以“诚信铸就品牌,服务带来效益”的经营理念。
推行“VIP”式的营销服务机制,努力做好售前、售中、售后服务,并为用户建立档案,定期开展大客户综合回访,赢来了越来越宽广的市场空间。
公司主要代理销售品牌:总代理ABB、施耐德电气、〈FUI〉富士电机、〈MITSUBISHI〉三菱电机、〈OMRON〉欧姆龙自控元器件、美国通用GE电器、韩国LS产电、士林电机、、西门子、火灾监控系统、工业插头插座、订制配电箱配电柜。
若您有相关方面的业务需求,欢迎登陆官网:或拨打吸顶悬浮位置电话咨询!。

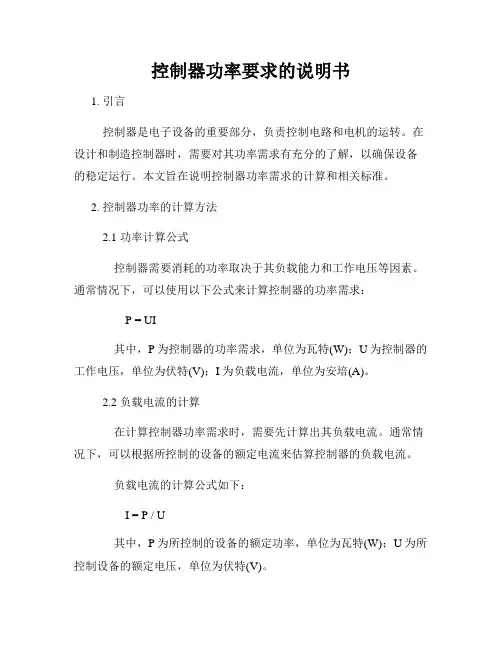

控制器功率要求的说明书
1. 引言
控制器是电子设备的重要部分,负责控制电路和电机的运转。
在设计和制造控制器时,需要对其功率需求有充分的了解,以确保设备的稳定运行。
本文旨在说明控制器功率需求的计算和相关标准。
2. 控制器功率的计算方法
2.1 功率计算公式
控制器需要消耗的功率取决于其负载能力和工作电压等因素。
通常情况下,可以使用以下公式来计算控制器的功率需求: P = UI
其中,P为控制器的功率需求,单位为瓦特(W);U为控制器的工作电压,单位为伏特(V);I为负载电流,单位为安培(A)。
2.2 负载电流的计算
在计算控制器功率需求时,需要先计算出其负载电流。
通常情况下,可以根据所控制的设备的额定电流来估算控制器的负载电流。
负载电流的计算公式如下:
I = P / U
其中,P为所控制的设备的额定功率,单位为瓦特(W);U为所控制设备的额定电压,单位为伏特(V)。
3. 控制器功率标准
3.1 国际标准
控制器功率需求的标准化已经成为国际标准,如IEC 61800-2。
该标准为可调速电力驱动系统所用的电力电子设备提供了一套标准的
功率提供要求。
3.2 行业标准
另外,在各个行业中也会有相应的控制器功率标准,以适应特
定的应用场景。
例如,在冶金行业中,高功率电控系统的技术指标要
求很高,要求在保证负载能力的前提下,尽可能减少噪音和电磁干扰。
4. 结论
在设计和制造控制器时,需要充分考虑其功率需求,以确保设备
能够稳定运行。
通过合理的计算和标准的参考,可以保证控制器功率
的准确估计和满足。
无功功率自动补偿控制器主要用途与适用范围MODKF系列H型无功功率自动补偿控制器,适用于低压配电系列电容补偿装置的自动调节,使功率因数达到用户预订状态,提高电力变压器的利用功率,减少线损,改善供电的电压质量。
控制器与动态调节器或复合开关配合使用,可满足电容器快速投切特别适用于共补和分补结合的场所。
该产品符合JB/T9663-1999低压无功功率自动补偿控制器。
使用条件1、环境温度周围空气温度不得超过+40℃,而且在24h周期内其平均温度不得超过+35℃。
极限、运输、储存时的温度为-40℃~80℃。
2、相对湿度空气清洁,在最高温度为+40℃时,其相对湿度不得超过20%~90%,在温度为50℃时,其相对温度不得超过90%。
3、污染等级能在中规定的污染等级Ⅲ环境中使用。
4、海拔高度安装场地的海拔高度不得超过2500m。
5、电源电压使用地点的电源电压为220V时,波动不应超过±20%;当频率为50HZ时,波动不应超过±5%。
6、振动安装地点振动条件:振动频率范围为10~150HZ,最大振动加速度不大于5m/s2。
功能特点1、该控制器是将人工智能成功运用于低压配电设备控制系统中;2、无功型的控制器,其控制功能的完备,使补偿效果达到了最佳的状态;3、当控制物理量为无功功率(Q)时能兼顾功率因数,较完善的解决了功率因数型控制器的缺陷;4、运行中即能保证系统稳定、无震荡现象出现、又能兼顾补偿效果,将补偿装置的效果发挥得淋漓尽致;5、当线路在重负荷时,如果COS已达到(滞后),只要再投一组电容器不发生过补,也还会再投一组电容器;6、当线路无电流互感器时,控制物理量转为电压(V),此时能根据线路的电压高低自动调节电压;7、具有自动运行和手动运行两种方式;8、最多有11种补偿方案供用户选择(共补和分补的路数分配);9、最多有18路输出;10、具有掉电保护功能数据部丢失;11、具有过电压和欠电压保护功能;12、各种控制参数全数字可调、直观、使用方便;13、电流信号输入阻抗低≤14、目标功率因数调节范围宽,从滞后到超前.无功功率自动补偿控制器技术参数额定电压额定电流额定频率显示功率因数测量无功测量有功220±20% 5 50±5% 滞后~超前 0~999 0~999灵敏度显示方式整机消耗功率每路动态测量视在功率欠压保护输出容量20 3位LED 10 DC12V 10Ma 0~999 140~220补偿方案12共1分: F - 5 表示总输出15路,其中1组分补。
JKL5CV/JKL2CV智能无功功率自动补偿控制器使用说明书符合标准:JB/T 9663安装、使用产品前,请仔细阅读使用说明书并妥善保管、备用1概述1.1使用说明本说明书详细地介绍安装、调试、工作参数、菜单操作等内容,用户在使用之前必须仔细阅读此说明书,必须由专业的电工进行安装;安装前要确保产品、使用设备各部分无电,才可以进行操作,杜绝带电操作,以防人体触电。
1.2使用范围适用于低压配电系统电容器补偿装置的自动调节,使功率因数达到用户预定状态,提高电力变压器的利用功率,减少线损,改善供电的电压质量。
2功能特点1.以基波无功功率计算投切电容容量,可避免任何形式的投切震荡,并在有谐波的场合下,能正确显示功率因数。
2. 功率因数测量精度高,显示范围宽。
3. 实时显示基波功率因数。
4. 实时显示电压畸变率及电流畸变率。
5. 具有多种编码输出方式供用户选择。
6.最多可选配12个控制回路的输出。
7.人机界面友好操作方便。
8.各种控制参数全数字可调,使用方便。
9.具有自动运行与手动运行两种工作模式。
10.具有过电压和欠电压保护功能。
11.具有电压谐波超标保护功能。
12.具有断电保护功能数据不丢失。
13.电流信号输入阻抗低≤ 0.01Ω。
14.通讯功能可选。
特殊说明:与光伏发电混用场合,需要将光伏接入点置于该互感器前端,互感器下端只包括负载电流+电容电流,不能包括光伏。
3使用条件1.海拔高度≤2000米(特殊要求协商确定)。
2.周围空气温度 -25℃~+40℃。
3.相对湿度,在40℃时不超过50%;20℃时不超过90%。
4.周围环境无腐蚀性气体,无导电尘埃,无易燃易爆的介质存在。
5.安装地点无剧烈震动4技术数据额定工作电压:AC 380V(JKL5CV)或AC 220V(JKL2CV)额定工作电流:AC 0~5A额定工作频率:45Hz~65Hz显示功率因数:滞后0.001~超前0.001测量无功功率:0~9999kvar测量有功功率:0~9999kW测量视在功率:0~9999kVA欠压保护值:AC 300V或AC 170V输出触点容量:AC220V 5A 阻性,AC380V 3A 阻性灵敏度:50mA整机消耗功率:10VA显示:4位红色数码管外型尺寸:122mm×122mm开孔尺寸:112mm×112mm安装方式:嵌入式安装倒齿附件固定连接方式:接线端子螺丝固定防护等级:外壳IP30,操作面板IP405面板功能介绍5.1指示灯说明1.1~12路电容投入指示灯;2.A/M 手动/自动运行指示灯:常亮时表示自动运行,熄灭时表示手动运行。
智能无功功率补偿控制器的工作原理智能无功功率补偿控制器,这名字听起来就有点复杂,其实它的工作原理说白了就是为了让我们的电力系统更有效率。
就好比你在厨房里做饭,水开了,锅里却没东西,白白浪费了火力,难受吧?这无功功率就像是锅里的空气,它存在但不做实事,造成电力的浪费。
无功功率在电力系统中占据的地位就像是那种常常让你抓狂的邻居,没什么实质贡献,但又无处不在。
咱们先来了解一下无功功率,顾名思义,它不直接做功,但却跟有功功率相辅相成。
就像一个团队里,有的人埋头苦干,有的人负责捣鼓气氛,缺一不可。
没有了无功功率,电流就无法顺畅流动,这就像你缺少了好朋友,生活显得无趣而单调。
智能无功功率补偿控制器的登场就像是天上掉下来的救星。
它的主要任务就是管理这些无功功率,让它们乖乖地回到正轨,帮忙提高电力的使用效率。
这个控制器到底怎么工作的呢?想象一下你开车,前方有个信号灯。
它会根据红绿灯的变化来决定你的行驶路线。
智能无功功率补偿控制器也是类似的,它实时监测电力系统的状态,像个细心的“交通警察”,确保无功功率不再横冲直撞。
要是发现无功功率过多,它就会自动启动补偿机制,像给电流穿上紧身衣,让它们变得更加“精干”。
这不,能量损失就大大减少了,真是双赢的局面。
智能无功功率补偿控制器的“聪明”之处在于,它可以根据不同的负载情况进行调整。
就像你参加聚会,身边的朋友越多,你的衣服可能就得换得频繁。
这个控制器根据电网负荷的变化,动态调整补偿方案,让电力的运行更加灵活。
就算是那种变化无常的电力需求,它也能轻松应对,真是个高效的小能手。
再说了,这玩意儿不仅能提高电力的使用效率,还能延长设备的寿命。
想想看,你每天开车跑长途,车子肯定会磨损得快。
如果有个好保养的师傅定期检查,车子自然能跑得更久。
智能无功功率补偿控制器就像个电力系统的保养师,帮助设备降低故障率,让设备保持“年轻态”。
这下,企业的运营成本就能大大降低,利润自然也跟着水涨船高。
咱们还得提一下环保这事儿。
SR10T功率调整器使用说明SR10T功率调整器使用说明:连接功率控制器输入电源线,断开功率控制器与负载的连线,用两只100W/220V的灯泡(白炽灯功率不得小于100W)做假负载,两只灯泡呈串联连接,分别接到功率控制器的输出端。
打开功率控制面板,将控制电路板上的拨动开关K1由恒流挡拨至开环挡。
接通电源,做以下检查。
1.查看面板指示灯POWER是否亮,风机工作是否正常。
若电源指示灯不亮,风机不转,请按以下步骤检查:A.检查功率控制器的输入电压U1、V1的电压是否正常;B.检查功率控制器的快速熔断器是否熔断。
C.检查控制电路板上JD2接线端子的电压是否与功率控制器的输入电压U1、V1的电压是否一致。
D.检查控制板上电源变压器是否损害。
电源变压器原边或副边线圈是否开路或短路,停电后可检查原边线圈的电阻值正常时应在1.2—1.5千欧,副边线圈两组的电阻值正常时在9—12欧姆,如损坏请与生产厂房联系。
E.风机工作不正常请检查风机电源连线是否正确。
用万用表测量接线端子A、N两端之间电压是否为交流220V。
若接到380V会导致风机损坏。
2.调节手动调节电位器,输出电压U2、V2两相间的电压应在0—372V范围内(非定值,随输入电网电压而变化)范围内连续可调,并能稳定在任意值。
若功率控制器输出电压不随控制信号的变化而变化,请做一下检查:1)调节手动调味器,功率控制器无电压输出。
a.检查功率控制器输入端U1,V1电压应为380V±10%b.检查手动转换开关应在手动档,K1和K2之间应连通c.检查手动调节电位器(2.2K)接线是否正确;端子WB(K1)和端子GND间的直流电压应在0—6V连续可调。
注意:接线端子WB、K2、K1在此时影视连通的。
d.负载白炽灯的连线开路或白炽灯内部开路,停电后检查功率控制器输出端电阻(所带负载)e.控制电路板损坏,有手动调节的控制信号,无触发可控硅的触发信号。
检测办法:当电位器调节到最大时(K1与GND之间应在6VDC 左右),用万用表直流电压档测量G1与T1,G2与T2之间电压应在1—2VDC之间,如果没有电压信号,则可能是控制电路板故障,如损坏请与生产厂方联系。
SD4752说明书HID灯恒功率控制器描述SD4752是一款HID灯驱动控制器,具有点灯、降功率和冷热灯检测以及各种保护功能,提供高可靠性的HID灯驱动方案。
SD4752内置峰值电流模式的PWM控制器,支持定频和QR模式混合控制。
内置乘法器,通过采样灯压和负载电流,实现精确的恒功率输出控制。
芯片提供了一对互补的全桥控制信号,用于控制全桥交流工作。
SD4752还集成开路保护、短路保护、欠压保护、过压保护、5次点火失败锁定和过温保护等功能,并提供5V供电输出。
主要特点♦峰值电流模式的PWM控制器♦固定频率和QR模式混合控制♦内置乘法器,实现精确的恒功率输出♦启动恒压可调♦互补的全桥驱动信号♦开路保护、短路保护、欠压保护、过压保护、过温保护♦5次点火失败锁定♦5V供电输出应用♦汽车照明♦室外照明♦投影设备产品规格分类内部框图ZCDPVCC 管脚排列图管脚说明管脚号管脚名称I/O 功能描述1 PVCC P 芯片功率供电端2 AVCC P 芯片模拟供电端3 5V O 5V供电输出4 QN O 全桥驱动反相控制信号5 QP O 全桥驱动正相控制信号6 HV_OVP I 启动恒压设置端7PDROP_CAP O 降功率时间设置端8LAMP I 灯压检测端9 IOS I 负载电流采样端10 VOS I 灯压采样端11 COMP O 环路补偿端12 CS I 峰值电流采样端13 ZCD I 谷底检测端14 AGND G 模拟地15 PGND G 功率地16 DRV O 栅极驱动端极限参数(除非特殊说明,T amb=25°C,参考电压为AGND)电气参数(除非特殊说明,VCC =12V,Tamb=25°C)功能描述SD4752是一款HID灯驱动控制器,具有点灯、恒功率驱动和各种保护功能,提供高可靠性的HID灯驱动方案。
内置峰值电流模式的PWM控制器,支持定频和QR模式混合控制。
内置乘法器,通过采样灯压和负载电流,实现精确的恒功率输出控制。
CPC功率控制器-调功器CPC功率控制器一、CPC功率控制器概述CPC功率控制器是采用微处理器技术、电力电子技术、及现代控制理论技术所设计的具有当今国际先进水平的新型调节器设备,其结构美观紧凑,保护措施完善,集多种控制方式于一体,使用灵活、功能强大。
广泛应用于加热、灯光调节等场合。
二、功率控制器型号说明功率控制器的型号可以根据右图进行全面的了解!三、功率控制器操作面板介绍不同型号的功率控制器操作面板上的具体含义介绍四、CPC功率控制器的产品特点1、先进的微处理技术采用高性能的ARM-r CORTEX-TM-M3 32位内核,主频72MHZ,速度快,功耗低,抗干扰能力强。
2、友好的人机界面CPC系列可控硅功率控制器采用OLED液晶屏显示。
图形化的显示模式,使参数设定、调整更加便捷,故障及实时监控更加直观。
3、强大的抗干扰能力所有外部控制信号、电压电流、通讯、输出电路均采用隔离技术,适合在特殊的工业环境中使用。
4、多种控制方式集开环控制、恒压模式(U反馈、U2反馈)、恒流模式(I反馈、I2反馈)、恒功模式(p 反馈)、定周期周波模式、变周期周波模式和相控+周波控制模式于一体。
5、多种负载接线方式负载可接成星型中点接零、星型中点不接零、三角型接法,可通过参数轻松设定。
6、完善的保护功能全程检测电流及负载参数,具有电源欠压、电源过压保护、过流保护、晶闸管过热保护、负载断线保护、频率保护、缺相保护等功能。
7、电源频率自适应电源频率42-68Hz自适应功能,并且频率值实时显示,方便用户使用。
8、散热器温度实时监控,风机自控采用高精度数字温度传感器,检测精度达0 0625℃,可实时监测散热器状态。
散热风机可千动或自动控制,大大延长了其使用寿命,减少了噪音污染。
9、丰富的信号输出有模拟信号和数字信号输出接口;两路继电器输出。
两路信号直接可进行加减乘除的运算,可非常方便的实现特殊控制,模拟输入均可设置正负逻辑。
10、先进的通讯功能配有RS485通讯接口,方便用户网络连接控制,提高系统的自动化水平及可靠性。
JKF2C/JKF6C智能无功功率自动补偿控制器使用说明书符合标准:JB/T 9663安装、使用产品前,请仔细阅读使用说明书并妥善保管、备用1概述JKF2C/JKF6C智能无功功率自动补偿控制器主要用于低压三相电网中的分相无功功率补偿,它可以减少线损,提高变压器的利用效率,减小三相无功的不平衡,稳定用户的端电压,提高供电质量。
同时具备全共补、全分补、共分混合3种补偿模式。
全中文操作菜单,大屏幕液晶显示。
自动生成多种报警事件,可将任意报警事件通过节点或声音实现提醒用户的功能。
高质量的同名端与相位自动识别功能,可为用户节约大量的售后服务成本。
各型号控制器都带温度调节控制功能,可免去电容柜温度控制调节器一台。
直流电压输出型控制器具有防控制信号短路功能,一旦用户将控制线与控制公共端直接连接,当输出回路有效时,控制器将立即报警,同时禁止所有控制信号的输出直到重新开机为止。
本控制器还具有谐波检测及保护功能。
所有控制参数都受密码保护,可防止非专业人员修改控制参数导致的异常。
本控制器提供RS485硬件标准和MODBUS-RTU报文协议标准的通讯功能,同时具备AB通讯线极性自动识别,可实现远程投切、状态监控、参数修改等功能。
应用通过通讯命令驱动投切开关的扩展模块,可大大的简化电容柜的布线。
2产品特点2.1界面液晶显示,美观大方,内容丰富。
2.2具有超多回路输出,最多24组回路(可设定)。
2.3多种补偿方式:全共补、全分补、混合补偿(共补+分补)。
2.4具有相位自动识别功能,方便用户傻瓜接线。
2.5具有电流同名端识别功能,方便用户接线转换。
2.6具有输出编码任意编码,兼容各种容量配置。
2.7具有四种运行输出模式(循环投切、编码投切、先投后切、寻优投切)。
2.8具有温控节点,可方便调节补偿柜环境温度。
2.9具有告警节点,可方便用户温度控制、远程监控、故障保护等。
2.10抗干扰能力强,具有电压畸变保护功能。
2.11自带蜂鸣器告警功能,告警事件可选,方便用户现场使用发现异常。
功率因数控制器computer C6 Wi-Fi, computer C12 Wi-Fi操作手册(M312B01-03-21B-CH)遵循本手册中的带有以下符号的警告。
危险警告可能导致人身伤害或财产损失的风险注意 表示应特别注意的地方如果你对控制器进行进行安装、调试或维护,必须注意以下事项:对设备不正确的操作或安装可能会导致人员受伤以及设备损坏。
特别是在有电的情况下处理,可能会导致触电,从而可能导致死亡或对人员造成严重伤害。
不正确的安装或维护也可能导致火灾风险。
接线前请仔细阅读本手册。
在控制器的整个使用寿命中, 遵循所有安装和维护说明。
特别注意国家标准中的电气规范。
使用本控制器前请参阅操作手册 在本手册中,如果标有此符号的说明未得到遵守或正确执行,可能会导致受伤或损坏设备、装置。
西谷铎(CIRCUTOR, SA ) 保留对本手册中的设备或技术参数进行修改的权利,恕不另行通知。
西谷铎(CIRCUTOR, SA ) 在其网站上为其客户提供最新版本的设备规格和最新的手册。
南旭福(Southwoodient )翻译本手册,略有修改,并不保证绝对的准确性,请参考原版手册西谷铎(CIRCUTOR )建议使用随设备提供的原装电缆和附件。
目录1. 到货验收 (7)2. 产品介绍 (7)3. 安装 (8)3.1 控制器的安装 (8)3.2 接线 (8)3.3 接线端子 (9)3.3.1 computer C6 Wi-Fi接线端子 (9)3.3.2 computer C12 Wi-Fi接线端子 (10)3.4 接线图 (11)4. 操作 (12)4.1 定义 (12)4.1.1 四象限控制器 (12)4.1.2 组与步 (13)4.1.3 FCP快速投切 (13)4.1.4 控制序列 (13)4.1.5 自动设置(PLUG & PLAY) (13)4.1.6 投入时间(Ton)与再投入时间(Trec) (14)4.1.7 谐波和THD (14)4.2 测量参数 (14)4.3 显示界面 (15)4.4 功能键 (17)4.5 报警继电器 (17)5. 参数显示 (17)5.1 参数显示界面 (18)5.2 参数的最大值和最小值 (19)5.3 报警信息 (20)5.4 手动投切电容器 (21)6. 参数设置 (22)6.1 设置说明 (22)6.2 进入设置 (24)6.3 自动设置(PLUG&PLAY) (25)6.4 基本设置 (26)6.5 高级设置 (27)6.6 参数设置解释 (29)6.6.1 C/K值 (29)6.6.2 接线设置 (31)6.6.3 输出继电器设置 (33)7. 通讯 (36)7.1 使用环境和健康 (36)7.2 Wi-Fi通讯 (36)7.3 蓝牙通讯 (36)7.4 移动应用APP (36)7.5 网页 (37)8. 技术参数 (41)9. 维修和技术服务 (44)10. 附录-设置菜单 (45)10.1 基本参数设置菜单 (45)10.2 高级参数设置菜单 (46)表1:版本控制日期 版本 说明 10/21M312B01-03-21A初版 11/21M312B01-03-21B修改了以下章节:3.2.-4. - 4.3. -5.1. - 5.1.2. -6.2. - 6.10.5.07/22 M312B01-03-21B-CH南旭福公司在M312B01-03-21B版本基础上编辑的中文版操作手册表2:图例图例说明符合相关的欧洲指令蓝牙® 无线通信协议欧洲指令 2012/19/EC 涵盖的设备, 在其使用寿命结束时,请勿将设备丢弃在家用垃圾箱中。
