下载文档原格式
《建筑工程冬期施工规程》（JGJ104-97）规定：根据当地多年气温资料，室外日平均气温连续5天稳定低于5℃时，混凝土结构工程进入冬期施工阶段；冬期施工时，气温低，水泥水化作用减弱，混凝土强度增长慢，当温度降至0℃以下时，水泥水化作用基本停止，混凝土强度亦停止增长。
当温度降至-2℃~- 4℃时，混凝土内的水分开始结冰，体积膨胀，混凝土内产生冰胀应力，使早期水泥石结构内部产生微膨胀，同时降低了水泥与砂石和钢筋间的粘结力。
受冻的混凝土在解冻后，其强度虽能继续增长，但已不能达到原设计的强度等级。
鉴于混凝土结构工程在这一阶段的特殊性，混凝土试块的留置除应满足常温情况下的留置规定外，尚应增设不少于两组与结构同条件养护的试块，分别用于检验受冻前的混凝土强度和转入常温养护28天的混凝土强度。
也就是说，在常温下留置一组试块就能满足规定，到了冬期施工时，至少要留置三组才能满足要求。
那么这三组试块应该怎样留置和评定呢？1、受冻前同条件混凝土试块的留置和评定为什么要留置受冻前混凝土试块呢？这是因为混凝土遭受冻结时间愈早、受冻前强度愈低，则强度损失愈多，反之则损失愈小。
为了保证混凝土在受冻前具备抵抗冻胀的能力，使混凝土受冻后其强度损失不超过5%，而必须的最低强度，称为受冻临界强度。
评定受冻前同条件试块是否合格，就是确定受冻前同条件试块在特定时间内其抗压强度是否能够不小于受冻临界强度。
这里所谓的“特定时间”是指同条件试块从成型到送试验室进行抗压测试这段时间，“特定时间”是通过测量混凝土养护期间温度得到的，对于普通混凝土，“特定时间”是从混凝土入模到气温降至0℃受冻前；对于掺防冻剂混凝土，“特定时间” 是从混凝土入模到气温降至防冻剂规定的温度前。
例如，某外加剂规定的设计温度是-10℃，那么使用这一外加剂的混凝土的“特定时间”就是从混凝土入模到温度降低到-10℃前。
要注意的是试件不得在冻结状态下试压，100mm立方体试件，应在15～20℃室内解冻3～4h或浸入10℃的水中解冻3h。

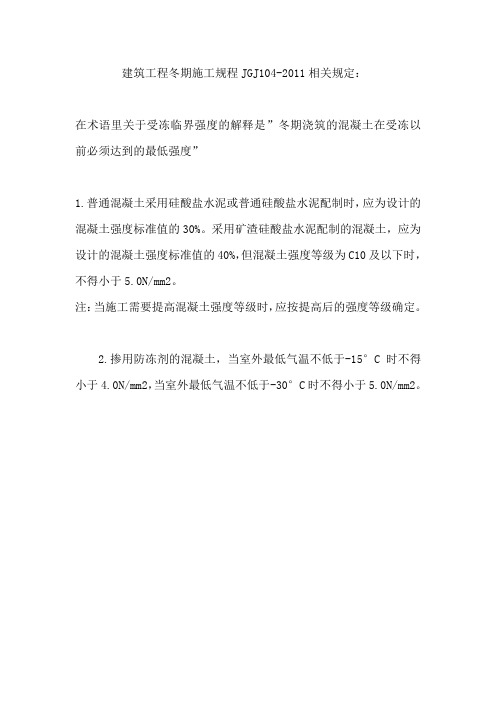

建筑工程冬期施工规程JGJ104-2011相关规定：
在术语里关于受冻临界强度的解释是”冬期浇筑的混凝土在受冻以前必须达到的最低强度”
1.普通混凝土采用硅酸盐水泥或普通硅酸盐水泥配制时，应为设计的混凝土强度标准值的30%。
采用矿渣硅酸盐水泥配制的混凝土，应为设计的混凝土强度标准值的40%，但混凝土强度等级为C10及以下时，不得小于5.0N/mm2。
注：当施工需要提高混凝土强度等级时，应按提高后的强度等级确定。
2.掺用防冻剂的混凝土，当室外最低气温不低于-15°C时不得小于4.0N/mm2，当室外最低气温不低于-30°C时不得小于5.0N/mm2。
