485通信中干扰抑制方法RS—485匹配电阻RS-485是差分电平通信，在距离较长或速率较高时，线路存在回波干扰，此时要在通信线路首末两端并联120Ω匹配电阻。

推荐在通信速率大于19。

2Kbps或线路长度大于500米时，才考虑加接匹配电阻。

RS-485接地RS-485通信双方的地电位差要求小于1V，所以建议将两边RS—485接口的信号地相连，注意信号地不要接大地。

还有，就是采用隔离措施变频器应用中的干扰抑制措施在进线侧加装电抗器，可以抑制变频器产生的谐波对电网的干扰.输出侧不能加吸收电容，因为会导致变频器过电流时延迟过电流保护动作，只能加电抗器，以改善功率因数。

避免变频器的动力线与信号线平行布线和集束布线，应分散布线.检测器的连接线、控制用信号线要使用双绞屏蔽线。

变频器、电机的接地线应接到同一点上.在大量产生噪声的机器上装设浪涌抑制器，加数据线滤波器到信号线上。

将检测器的连接线、控制用信号线的屏蔽层用电缆金属夹钳接地.信号线和动力线使用屏蔽线并分别套入金属管后，效果更好。

容易受干扰的其它设备的信号线，应远离变频器和他的输入输出线。

如何解决中频炉的谐波干扰中频炉在使用中产生大量的谐波，导致电网中的谐波污染非常严重.谐波使电能传输和利用的效率降低，使电气设备过热,产生振动和噪声，并使其绝缘老化，使用寿命降低，甚至发生故障或烧毁;谐波会引起电力系统局部并联谐振或串联谐振，使谐波含量放大，造成电容补偿设备等设备烧毁.谐波还会引起继电器保护和自动装置误动作，使电能计量出现混乱.对于电力系统外部，谐波会对通信设备和电子设备产生严重干扰，因而,改善中频炉电力品质成为应对的主要着力点。

滤除中频炉系统谐波的传统方法是LC滤波器,LC滤波器是传统的无源谐波抑制装置，由滤波电容器、电抗器和电阻器适当组合而成，与谐波源并联，除起滤波作用外，还兼顾无功补偿的需要。

这种滤波器出现最早，成本比较低，但同时存在一些较难克服的缺点,比如只能针对单次谐波，容易产生谐波共振，导致设备损毁，随着时间谐振点会漂移,导致谐波滤除效果越来越差。

rs-485通信双方的地电位差
RS-485通信是一种常用的串行通信协议，用于在远距离
传输数据。

在RS-485通信中，双方设备之间的地电位差是
一个重要的考虑因素。

地电位差是指两个设备之间的地电
势差。

在RS-485通信中，地电位差可能会对通信质量产生
影响。

当两个设备之间的地电位差较大时，可能会导致通
信中断、数据错误或干扰等问题。

为了解决地电位差问题，可以采取以下措施：1. 使用共模抑制器：共模抑制器可以
帮助减小地电位差对通信质量的影响。

它可以通过抑制共
模噪声来提高通信的可靠性。

2. 使用终端电阻：在RS-485
通信中，终端电阻可以帮助减小反射和干扰。

通过正确设
置终端电阻的数值和位置，可以减小地电位差对通信质量
的影响。

3. 使用屏蔽线缆：屏蔽线缆可以有效减小外界干
扰对通信质量的影响。

通过使用屏蔽线缆，可以降低地电
位差引起的干扰问题。

4. 保持设备之间的地电位一致：为
了减小地电位差对通信质量的影响，可以采取措施确保设
备之间的地电位保持一致。

例如，可以使用相同的接地点
或通过连接导线来实现。

总之，地电位差是RS-485通信中
需要考虑的一个重要因素。

通过采取适当的措施，如使用
共模抑制器、终端电阻、屏蔽线缆和保持设备之间的地电
位一致等，可以减小地电位差对通信质量的影响，提高通
信的可靠性和稳定性。

在电力电子装置中常需要在恶劣的电气环境中进行远距离通讯，采用RS-485总线是一种比较广泛的做法。

该总线接口电路因硬件设计简单、控制方便、成本低廉、通信速率高等优点广泛应用于监测监控等领域。

但RS-485总线如果在抗干扰、自适应、通信效率等方面处理不当常会导致通信失败甚至系统瘫痪等故障，因此提高RS-485 总线的可靠性至关重要。

通常导致RS-485 网络系统故障的因素主要有：线路反射干扰、网络配置不合理、雷击及静电、共模干扰等，为此针对不同的故障原因需要研究不同的解决方法来提高RS-485 系统的可靠性。

本人从技术参数、工程设计、现场实施做出如下总结，来解决目前公司的通讯问题：一、技术参数：1、.网络配置：1.1 拓扑结构RS-485支持半双工或全双工模式。

网络拓扑一般采用终端匹配的总线型结构，不支持环型或星型网络，最好采用一条总线将各个节点串联起来。

从总线到每个节点的引出线长度尽量短，以便使引出线中的反射信号对总线信号的影响最低。

图1所示为实际应用中常见的一些错误连接方式(1、2、3) 和更正的连接方式(4、5、6)。

图中前3种不恰当的网络连接尽管在某些情况下(短距离、低速率) 仍然可以正常工作，但随着通信距离的延长或通信速率的提高，其不良影响会越来越严重。

此外，还应注意总线特性阻抗的连续性，在阻抗不连续点也会发生信号的反射。

图1 常见正确和错误连接方式1.2.网络节点有关总线上允许连接的收发器数量，标准并没有做出规定，但规定了最大总线负载为32个单位负载。

每单位负载的最大输入电流是1.0mA/-0.8mA，相当于约12KΩ。

为了扩展总线节点数，器件生产厂商增大收发器输入电阻。

例如输入电阻增加至48KΩ以上(1/4 单位负载)，节点数就可增加至128个，96KΩ的输入电阻允许节点数可到256个。

1.3 通信速率信号频率越高，越容易产生反射波干扰。

通常传输速率在(1200～19200) bps之间选取。

485回路加磁环
"485回路加磁环" 的表述有点模糊，可能涉及到两个主题，分别是RS-485 通信和磁环。

下面将对这两个主题进行简要介绍：
1. RS-485通信：
•RS-485简介：RS-485是一种串行通信协议，常用于工业自动化领域，具有高抗干扰性和远距离传输的特点。

•回路加磁环的可能意义：在RS-485通信线路上，可能需要采取一些措施来提高抗干扰性，例如添加磁环（磁屏蔽环）。

磁环可以帮助减小外部磁场对通信线路的影响，提高通信质量。

2. 磁环：
•磁环的作用：磁环是一种磁性材料制成的环形装置，可用于抑制或引导磁场。

在电子设备中，磁环通常被用来抑制电磁干扰，提高电子设备的抗干扰能力。

•在485回路中使用磁环：如果485通信线路受到附近电器设备产生的磁场的影响，为了减小这种影响，可以在485通信线上加装磁环，以提高系统的抗干扰性。

因此，综合来看，"485回路加磁环" 的可能含义是在RS-485通信线路上采用了磁环等措施，以提高系统的抗干扰性。

如果有具体的场景或应用背景，可能会有更详细的解释。

1/ 1。

RS485通讯问题实用篇下面是485通讯应该了解的知识，按照此方法做一定能通讯成功。

首先，出问题后一定要用示波器测量，测量，测量。

文章详解了最需要了解的485基本知识，或许你真的很模糊；文章详解了解决问题的基本方法，按照此方法试验肯定没问题。

文章详解并对比了某些原因导致的错误波形，如下：485通讯基本知识：通常情况下，发送驱动器A、B之间的正电平在+2～+6V，是一个逻辑状态，负电平-2～6V,是另一个逻辑状态。

“使能”端是用于控制发送驱动器与传输线的切断与连接。

当“使能”端起作用时，发送驱动器处于高阻状态，称作“第三态”，即它是有别于逻辑“1”与“0”的第三态。

接收器也作与发送端相对的规定，收、发端通过平衡双绞线将A与B对应相连，当在收端AB之间有大于+200mV的电平时，输出正逻辑电平，小于-200mV时，输出负逻辑电平。

接收器接收平衡线上的电平范围通常在200mV至6V之间。

注意共模干扰严重时，示波器测量两端电压，超过正常范围均能导致故障。

抗干扰使用方法：1.遵循链式手拉手的接线方式，防止出现星型连接。

2.双绞带屏蔽线的使用有利无害。

(出问题时可适当改变屏蔽线的接与不接)3.通讯线路长干扰厉害的情况下，首尾增加匹配电阻。

4.强干扰下信号地连接在一起作用明显，消除共模。

5.内部电路可增加共模电感，或磁珠，或串接20欧左右电阻抑制共模。

6.波特率改变时注意内部的滤波电容要相应的更改。

7.谨慎使用USB转串口+485转换的形式进行多机通讯；尽量选取USB直接转485的形式。

（8-9是对比的波形）B转串口+485转换的形式，发送数据AA示波器截图黄色为485A 绿色为485B；1起始位（低电平）8数据位(先发低位再发高位低->高) 无校验位1停止位(高电平) 由图可见数据以485A为标准0 01010101 1由图中可见，485A的高电平维持的时间特别短就像一个毛刺一样，这样在单台测试时可以，但多台连接通讯时就会出现错误，2台以上时出现无通讯现象（下发后无响应）图1 485AB对GND信号示波器地接GND 无匹配电阻图2 485A减485B信号示波器地接485B 无匹配电阻B直接转485，发送数据AA示波器截图黄色为485A 绿色为485B；1起始位（低电平）8数据位(先发低位再发高位低->高) 无校验位1停止位(高电平) 由图可见数据以485A为标准0 01010101 1图1 485AB对GND信号示波器地接GND 无匹配电阻图2 485A减485B信号示波器地接485B 无匹配电阻图3 485+-对地信号示波器地接485- 有匹配电阻100图4 485+-信号示波器地接485- 有匹配电阻100图3 485+-对地信号示波器地接485- 有匹配电阻100图4 485+-信号示波器地接485- 有匹配电阻100。

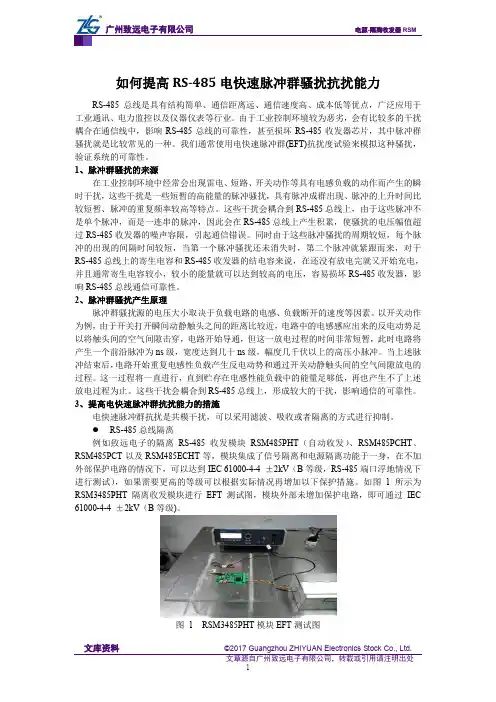

如何提高RS-485电快速脉冲群骚扰抗扰能力RS-485总线是具有结构简单、通信距离远、通信速度高、成本低等优点，广泛应用于工业通讯、电力监控以及仪器仪表等行业。

由于工业控制环境较为恶劣，会有比较多的干扰耦合在通信线中，影响RS-485总线的可靠性，甚至损坏RS-485收发器芯片，其中脉冲群骚扰就是比较常见的一种。

我们通常使用电快速脉冲群(EFT)抗扰度试验来模拟这种骚扰，验证系统的可靠性。

1、脉冲群骚扰的来源在工业控制环境中经常会出现雷电、短路、开关动作等具有电感负载的动作而产生的瞬时干扰，这些干扰是一些短暂的高能量的脉冲骚扰，具有脉冲成群出现、脉冲的上升时间比较短暂、脉冲的重复频率较高等特点。

这些干扰会耦合到RS-485总线上，由于这些脉冲不是单个脉冲，而是一连串的脉冲，因此会在RS-485总线上产生积累，使骚扰的电压幅值超过RS-485收发器的噪声容限，引起通信错误。

同时由于这些脉冲骚扰的周期较短，每个脉冲的出现的间隔时间较短，当第一个脉冲骚扰还未消失时，第二个脉冲就紧跟而来，对于RS-485总线上的寄生电容和RS-485收发器的结电容来说，在还没有放电完就又开始充电，并且通常寄生电容较小，较小的能量就可以达到较高的电压，容易损坏RS-485收发器，影响RS-485总线通信可靠性。

2、脉冲群骚扰产生原理脉冲群骚扰源的电压大小取决于负载电路的电感、负载断开的速度等因素。

以开关动作为例，由于开关打开瞬间动静触头之间的距离比较近，电路中的电感感应出来的反电动势足以将触头间的空气间隙击穿，电路开始导通，但这一放电过程的时间非常短暂，此时电路将产生一个前沿脉冲为ns级，宽度达到几十ns级，幅度几千伏以上的高压小脉冲。

当上述脉冲结束后，电路开始重复电感性负载产生反电动势和通过开关动静触头间的空气间隙放电的过程。

这一过程将一直进行，直到贮存在电感性能负载中的能量足够低，再也产生不了上述放电过程为止。

这些干扰会耦合到RS-485总线上，形成较大的干扰，影响通信的可靠性。

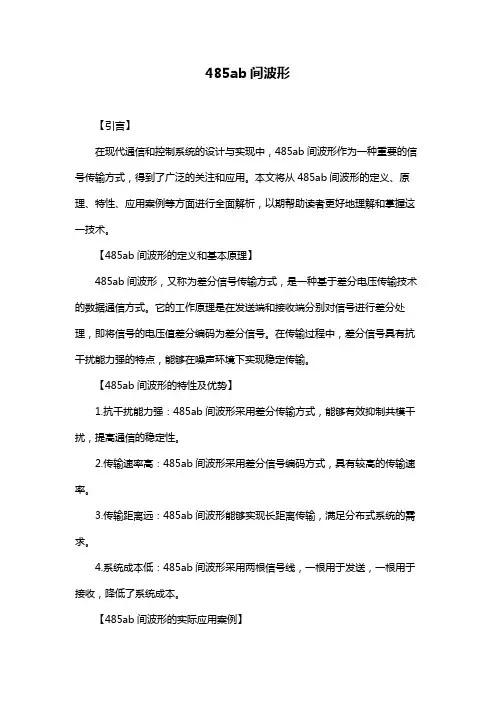

485ab间波形【引言】在现代通信和控制系统的设计与实现中，485ab间波形作为一种重要的信号传输方式，得到了广泛的关注和应用。

本文将从485ab间波形的定义、原理、特性、应用案例等方面进行全面解析，以期帮助读者更好地理解和掌握这一技术。

【485ab间波形的定义和基本原理】485ab间波形，又称为差分信号传输方式，是一种基于差分电压传输技术的数据通信方式。

它的工作原理是在发送端和接收端分别对信号进行差分处理，即将信号的电压值差分编码为差分信号。

在传输过程中，差分信号具有抗干扰能力强的特点，能够在噪声环境下实现稳定传输。

【485ab间波形的特性及优势】1.抗干扰能力强：485ab间波形采用差分传输方式，能够有效抑制共模干扰，提高通信的稳定性。

2.传输速率高：485ab间波形采用差分信号编码方式，具有较高的传输速率。

3.传输距离远：485ab间波形能够实现长距离传输，满足分布式系统的需求。

4.系统成本低：485ab间波形采用两根信号线，一根用于发送，一根用于接收，降低了系统成本。

【485ab间波形的实际应用案例】1.工业现场总线：485ab间波形在工业现场总线领域得到广泛应用，如RS-485、CAN等。

2.通信设备：在通信设备中，485ab间波形可用于数据传输、信令传输等场景。

3.嵌入式系统：485ab间波形在嵌入式系统中具有较高的实用价值，如传感器数据传输、控制器通信等。

【如何选择和使用485ab间波形】1.根据实际应用场景选择合适的485ab间波形标准，如RS-485、CAN 等。

2.设计合适的传输线路，确保传输距离和速率满足需求。

3.选用合适的差分信号传输器件，提高系统的稳定性和可靠性。

4.考虑信号干扰和电磁兼容性，采取相应的抗干扰措施。

【总结】485ab间波形在工程实践中具有重要的应用价值，通过本文的解析，希望读者能够深入了解485ab间波形的原理、特性和应用。

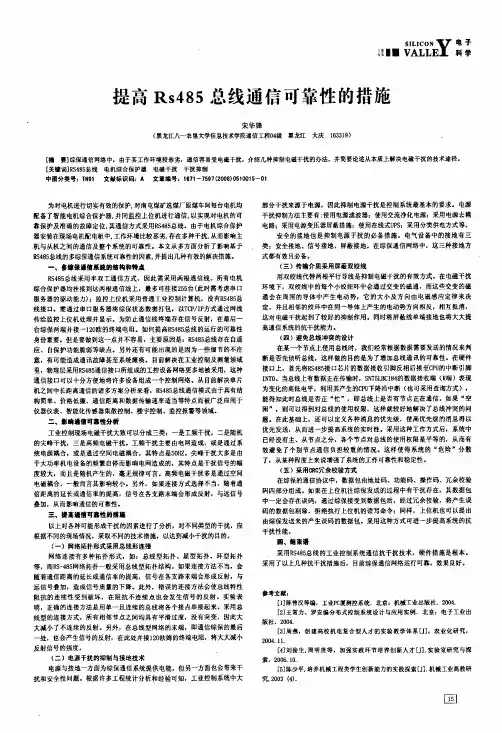

l§l一提高R s485总线通信可靠性的措施宋华锋(黑龙江八一农垦大学信息技术学院通信工程04级黑龙江大庆163319)电予科学[摘要]综保通信网络中，由于其工作环境较恶劣，通信容易受电磁干扰。

介绍几种抑制电磁干扰的办法，并简要论述从本质上解决电磁干扰的技术途径．【关键词]R S485总线电机综合保护器电磁干扰干扰抑制中图分类号：TN91文献标识码：A文章编号：1671--7597(2008)0510015一01为对电机进行切实有效的保护，对南屯煤矿选煤厂原煤车间每台电机均配备了智能电机综合保护器，并同监控上位机进行通信，以实现对电机的可靠保护及准确的故障定位。

其通信方式采用R S485总线。

由于电机综合保护器安装在现场电机配电柜中。

工作环境比较恶劣，存在多种干扰，从而影响主机与从机之间的通信及整个系统的可靠性。

本文从多方面分析了影响基于R S485总线的多综保通信系统可靠性的因素，并提出几种有效的解决措施。

一、多综慑通信系统的结构和特点R S485总线采用半双工通信方式，因此需采用两根通信线。

所有电机综合保护器均挂接到这两根通信线上，最多可挂接255台(此时需考虑串口服务器的驱动能力)：监控上位机采用普通工业控制计算机，没有R S485总线接口，需通过串口服务器将综保状态数据打包，以T c P／I P方式通过网线传给监控上位机处理并显示。

为防止通信线终端存在信号反射，在最后一台综保两端并接--120欧的终端电阻。

如何提高R S485总线的运行的可靠性身份重要。

但是要做到这一点并不容易，主要原因是：R S485总线存在自适应、自保护功能脆弱等缺点。

另外还有可能出现的是因为一些细节的不注意，有可能造成通讯故障甚至系统瘫痪。

目前解决在工业控制及测量领域里，物理层采用R S485通信接口所组成的工控设备网络更多地被采用，这种通信接口可以十分方便地将许多设备组成一个控制网络。

从目前解决单片机之间中长距离通信的诸多方案分析来看，R S485总线通信模式由于具有结构简单、价格低廉、通信距离和数据传输速率适当等特点而被广泛应用于仪器仪表、智能化传感器集散控制、楼宇控制、监控报警等领域。

rs485电平逻辑RS485是一种常用的串行通信接口标准，其电平逻辑是指在RS485通信中所使用的电平标准。

本文将介绍RS485电平逻辑的原理和特点，以及其在实际应用中的优势和注意事项。

RS485电平逻辑基于差分信号传输原理，即通过两个相互电平相反的信号来表示数据。

在RS485通信中，逻辑0表示高电平，逻辑1表示低电平。

这种差分信号传输方式具有抗干扰能力强、传输距离远等优点，因此在工业控制、自动化设备等领域得到广泛应用。

RS485电平逻辑的特点主要有以下几点：1. 高抗干扰性能：RS485采用差分信号传输，可以有效抑制共模干扰，提高抗干扰能力。

在工业环境中，存在各种电磁干扰源，如电机、电磁阀等，RS485的高抗干扰性能可以保证数据的可靠传输。

2. 长距离传输：RS485支持多点传输，最大传输距离可达1200米。

这使得RS485在需要远距离传输数据的场景中具有优势，如楼宇自控系统、智能家居等。

3. 多节点通信：RS485支持多节点通信，最多可以连接32个节点。

每个节点都有唯一的地址，可以通过地址来实现节点之间的通信。

这种多节点通信的特点使得RS485在工业自动化领域中应用广泛。

4. 速率灵活可调：RS485支持多种传输速率，通常有2400bps、4800bps、9600bps、19200bps等。

用户可以根据具体的应用需求选择合适的速率，以满足数据传输的要求。

5. 信号传输可靠：RS485电平逻辑采用差分信号传输，信号传输稳定可靠。

即使在长距离传输和高速传输的情况下，也可以保证数据的准确传输。

在实际应用中，使用RS485通信需要注意以下几点：1. 线路布线：RS485通信线路需要采用双绞线，以减小电磁干扰。

在布线过程中，要注意线路的长度和拓扑结构，以确保数据的稳定传输。

2. 终端电阻：在RS485通信线路的两端需要加上终端电阻，以提高信号的驱动能力和抗干扰能力。

终端电阻的阻值一般为120欧姆。

3. 地线连接：在RS485通信中，地线连接是必须的。

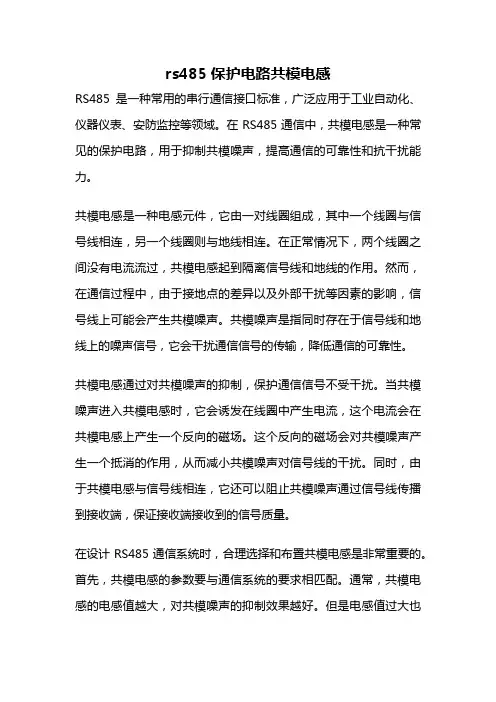

rs485保护电路共模电感RS485是一种常用的串行通信接口标准，广泛应用于工业自动化、仪器仪表、安防监控等领域。

在RS485通信中，共模电感是一种常见的保护电路，用于抑制共模噪声，提高通信的可靠性和抗干扰能力。

共模电感是一种电感元件，它由一对线圈组成，其中一个线圈与信号线相连，另一个线圈则与地线相连。

在正常情况下，两个线圈之间没有电流流过，共模电感起到隔离信号线和地线的作用。

然而，在通信过程中，由于接地点的差异以及外部干扰等因素的影响，信号线上可能会产生共模噪声。

共模噪声是指同时存在于信号线和地线上的噪声信号，它会干扰通信信号的传输，降低通信的可靠性。

共模电感通过对共模噪声的抑制，保护通信信号不受干扰。

当共模噪声进入共模电感时，它会诱发在线圈中产生电流，这个电流会在共模电感上产生一个反向的磁场。

这个反向的磁场会对共模噪声产生一个抵消的作用，从而减小共模噪声对信号线的干扰。

同时，由于共模电感与信号线相连，它还可以阻止共模噪声通过信号线传播到接收端，保证接收端接收到的信号质量。

在设计RS485通信系统时，合理选择和布置共模电感是非常重要的。

首先，共模电感的参数要与通信系统的要求相匹配。

通常，共模电感的电感值越大，对共模噪声的抑制效果越好。

但是电感值过大也会增加通信线路的传输损耗，因此需要根据实际情况选择适当的电感值。

此外，共模电感的频率响应也是需要考虑的因素，通常要求共模电感能够在通信频率范围内具有良好的抑制效果。

共模电感的布置也需要注意。

共模电感应尽量靠近通信接口处，以便尽早地抑制共模噪声。

同时，在布置共模电感时，要注意与其他电子元器件和电源线的隔离，避免共模噪声的互相干扰。

此外，共模电感还可以与其他抑制干扰的元器件如滤波电容、抑制电阻等组合使用，以提高整个保护电路的效果。

共模电感是RS485通信中常用的保护电路，它通过抑制共模噪声，提高通信的可靠性和抗干扰能力。

在设计RS485通信系统时，合理选择和布置共模电感是非常重要的。

关于RS485干扰问题的探讨一、前言安防监控作为科技进步、国富民强的一个标志，已经为国人所广泛接受。

视频监控正以每年数以百万监控点的速度迅猛增加。

大多数人们都以有摄像监控点更为安全的心态，更愿意居住、出入“点”密集的地方。

这就更增加了对于监控点数量的需求。

由于安防市场的扩大速度远高于相应的技术人员的增加速度，另外对于施工规范的遵循程度和造价问题等等原因，导致安防施工后的各种干扰问题日渐突出。

干扰问题又都出现于系统施工后的调试期，由于工期和造价方面的限制，经常使施工单位欲哭无泪、措手不及。

为了避免这种局面的发生，为此本文通过进一步对干扰的分析，使技术人员了解其干扰本质。

通过具体问题具体分析预防、解决现场干扰问题。

二、基础篇RS485是一种多个用户共用一条线缆；一用户发送数据，其他用户同时接收；适合于普通线缆远距离传输的通讯系统。

其硬件接口采用的差分传输方式，对于9600BPS的数据，理论上可以传输1200米。

在安防监控和智能建筑方面得到了广泛的应用。

差分方式传输，可以有效的抑制共模干扰信号，在传输过程中通常使用双绞线电缆做长距离传输。

从理论上两条线已经足够，而在实际应用中，60%的问题是来自于两线传输。

这是因为RS485通讯系统的硬件接口使用的接口芯片的功能所限制（往往两端的地电位或漏电等效地电位相差很大）。

SN75176是典型的RS485接口芯片。

其它接口芯片与之相比，仅是带负载能力、抗高电压冲击方面的指标略高。

功能原理相同。

下面以该芯片为例，分析一下实际应用中的RS485通讯系统的特点。

首先SN75176是一款半双工差分输入/输出芯片。

它在同一组接口上，即可以作为输出，也可以作为输入。

当作为输出时，它通过差分口A、B之间反方向电平（A为高电平时，B一定为低电平；A为低电平时，B一定为高电平），将信息传达出去。

其次作为输入，他将输出口完全关闭，对外相当一个12K欧姆电阻。

然而作为对外接口，它通过硬件（二极管箝位），设定了差分工作的工作范围（-0.5伏至5.5伏）。

RS485通讯原理及排错处理一、RS485通信原理RS485通信总线使用差分信号传输方式，即通过正负两根数据线进行数据传输。

正线上的电压高于负线上的电压表示1，反之表示0。

这种差分信号的方式可以提高抗干扰能力，减小信号失真率。

RS485总线的数据传输速率可根据具体应用需求选择，通常可以达到几十kbps至几Mbps的速率。

在RS485通信中，主设备通过向从设备发送控制命令或数据，从设备则根据命令执行相应的操作，并将执行结果返回给主设备。

RS485通信总线支持多个从设备同时响应主设备，实现了多点通信。

二、RS485通信排错处理方法1.差分信号线路电气连接方面的排错处理方法：-检查线路是否有不正常的短路或断路。

可以使用万用表或示波器进行检测。

-确保各个节点的信号引线正确连接到差分信号线路上。

检查是否有接错或误连的情况。

-检查总线两端是否加上了终端电阻，终端电阻的作用是抑制信号反射，提高通信质量。

2.通信参数配置方面的排错处理方法：-通信速率选择合适的波特率，通常可以根据具体应用需求进行设置。

-检查通信模式是否匹配，主设备和从设备之间的通信模式要保持一致，如全双工或半双工模式。

-检查数据位、停止位和校验位的配置是否一致，这些参数需要在主设备和从设备之间保持一致，否则会导致通信错误。

3.通信协议方面的排错处理方法：-检查通信命令或数据是否按照协议规定的格式进行发送。

如果命令或数据格式错误，从设备可能无法正确解析。

-确保通信命令或数据的有效性，即所发送的控制命令或数据是否正确并且得到从设备的正确响应。

4.环境干扰方面的排错处理方法：-检查总线系统中是否有强电机、电磁干扰源等影响信号传输的设备存在。

需要尽量将RS485总线与其他干扰源隔离开。

-如果环境干扰严重，可以考虑在差分信号线路上添加屏蔽层，以减小外部干扰对通信信号的影响。

5.软件程序方面的排错处理方法：-检查主设备和从设备的软件程序是否按照通信协议进行编写，确保通信命令的正确性。

RS485总线是一种定义平衡数字多点系统中的驱动器和接收器的电气特性的标准，该标准由电信行业协会和电子工业联盟定义。

以下是RS485工业总线标准的详细介绍：
1.传输方式：RS485总线采用差分传输方式，通过平衡发送和差分接收来抑制共模干扰。

这种方式使得RS485总线具有较高的抗干扰能力和传输距离。

2.传输距离：在理想情况下，RS485总线的最大传输距离可以达到1200米。

然而，实际应用中，由于线缆的阻抗、线缆的长度、终端电阻等因素的影响，传输距离可能会有所降低。

3.节点数量：RS485总线可以支持多个节点，最多可以挂接32个节点。

每个节点都有一个唯一的地址，可以通过地址来识别和访问。

4.通信速率：RS485总线支持多种通信速率，从9.6kbps 到11
5.2kbps。

通信速率可以根据实际需求进行选择，以满足不同的应用场景。

5.电气特性：RS485总线采用差分信号传输方式，因此对电气特性的要求比较严格。

需要使用双绞线作为传输线，并且需要保证线缆的阻抗匹配，以避免信号的反射和失真。

6.连接方式：RS485总线可以采用串联方式连接多个节点，也可以采用并联方式连接多个节点。

串联方式适用于节点数量较少的情况，而并联方式适用于节点数量较多的情况。

7.可靠性：为了提高RS485总线的可靠性，可以采用一些措施，如增加终端电阻、使用屏蔽电缆等。

此外，还可以通过冗余设计、故障检测和恢复等功能来提高系统的可靠性。

总之，RS485工业总线标准是一种广泛应用于工业环境中的通信总线标准，具有传输距离远、节点数量多、通信速率灵活等优点。

485信号抗⼲扰问题485信号抗⼲扰问题在各种现场中，485总线应⽤的⾮常的⼴泛，但是485总线⽐较容易出现故障，现在将485总线容易出现故障的情况并且可以排除这些故障的⽅法罗列如下：1.由于485信号使⽤的是⼀对⾮平衡差分信号，意味485⽹络中的每⼀个设备都必须通过⼀个信号回路连接到地，以减少数据线上的噪⾳，所以数据线最好由双绞线组成，并且在外⾯加上屏蔽层作为地线，将485⽹络中485设备连接起来，并且在⼀个点可靠接地。

2.在⼯业现场当中，现场情况⾮常复杂，各个节点之间存在很⾼的共模电压，485接⼝使⽤的是差分传输⽅式，有抗共模⼲扰能⼒，但是当共模电压⼤于+12V或者⼩于-9V时，超过485接收器的极限接收电压。

接收器就⽆法⼯作，甚⾄可能会烧毁芯⽚和⼀起设备。

可以在485总线中使⽤485光隔离中继器，将485信号及电源完全隔离，从⽽消除共模电压的影响。

3.485总线随着传输距离的延长，会产⽣回波反射信号，如果485总线的传输距离如果超过100⽶，建议施⼯时在485通讯的开始端和结束端120欧姆的终端电阻。

4.485总线中485节点要尽量减少与主⼲之间的距离，⼀般建议485总线采⽤⼿牵⼿的总线拓扑结构。

星型结构会产⽣反射信号，影响485通信质量。

如果在施⼯过程中必须要求485节点离485总线主⼲的距离超过⼀定距离，使⽤485中继器可以作出⼀个485总线的分叉。

如果施⼯过程中要求使⽤星型拓扑结构，可以使⽤485集线器可以解决这个问题。

5.影响485总线的负载能⼒的因素：通讯距离，线材的品质，波特率，转换器供电能⼒，485设备的防雷保护，485芯⽚的选择。

如果485总线上的485设备⽐较多的话，建议使⽤带有电源的485转换器，⽆源型的485转换器由于时从串⼝窃电，供电能⼒不是很⾜，负载能⼒不够。

选⽤好的线材，如有可能使⽤尽可能低的波特率，选择⾼负载能⼒的485芯⽚，都可以提⾼485总线的负载能⼒。

485设备的防雷保护中的防雷管会吸收电压，导致485总线负载能⼒降低，去掉防雷保护可以提⾼485总线负载能⼒。

RS485通讯注意事项一、布线走线走得好，可以很大程度减少干扰的影响，提高通讯的可靠性，但我们在实践中往往对此认识不足。

如为了走线方便，把网线放在电源线的线槽里，或在天花板走线时经过日光灯等干扰源，这样走线是不对的。

实际上干扰源对相邻网线的干扰，主要是通过磁场和电场的作用，按照电磁理论，干扰源对网线的感应与距离的平方成反比，因此，网线离干扰源那怕远离10厘米，网线受到的干扰都会明显减弱。

综上所述，走线应遵循两个原则：远离电源线，日光灯等干扰源；当网线不能与电源线等干扰源避开时网线应与电源线垂直，不能平行，并采用质量高的双绞线走线二、终端接上 120Ω电阻三、通讯速率通讯速率快慢在我们通讯系统中是以波特率的高低来衡量。

我们选择的原则是：距离短可以选择较高的波特率，距离长则选择较低的波特率。

当我们选择较低的波特率时，如果发现比正常速度（同样波特率相比较）慢得多，很可能线路已受到干扰，数据校验经常出错，不断重传，造成通讯速度娈慢，此时应检查网络是否采取本文所提到的抗干扰措施，同时还可以采取提高通讯波特率的方法，以快速通过线路的方式，减少干扰的影响。

四、选线RS485是采用平衡式（差分式）线路，对同时出现在两条信号线DATA+和DATA-的干扰有较强的抑制能力，当两条线绞在一起时，对通讯各种分布参数耦合过来的干扰信号则可平均地分配到这两条线上，因此对RS485的平衡式线路而言，用双绞线可获得抗干扰能力。

因此，建议采用无屏蔽的双绞线，如果有条件可采用屏蔽双绞线，但屏蔽线两端要接好地，才有屏蔽效果。

如果距离较短，可采用一般的电话线。

如果线中有多股双绞线，应采用其中一对双绞线；如果距离较长时，网线的电阻不容忽视，网线存在的电阻会使信号衰减，降低网络通讯的可靠性。

因此距离较长，应选用铜芯较粗的绞线，理论上讲一根线两端电阻不应超过80Ω。

五、接地目前，有相当部分PC机在使用时，电源并没接地。

主要是电源没有接地，或电源插座没有地线，从而造成PC机地线与地之间往往有几十伏以上的漏电电压存在，这个电压很容易就引入设备中，从而导致网卡或通讯口损坏。

在工业控制、电力通讯、智能仪表等领域，通常情况下是采用串口通信的方式进行数据交换。

最初采用的方式是RS232接口，由于工业现场比较复杂，各种电气设备会在环境中产生比较多的电磁干扰，会导致信号传输错误。

除此之外，RS232接口只能实现点对点通信，不具备联网功能，最大传输距离也只能达到几十米，不能满足远距离通信要求。

而RS485则解决了这些问题，数据信号采用差分传输方式，可以有效的解决共模干扰问题，最大距离可以到1200米，并且允许多个收发设备接到同一条总线上。

随着工业应用通信越来越多，1979年施耐德电气制定了一个用于工业现场的总线协议Modbus协议，现在工业中使用RS485通信场合很多都采用Modbus协议，本节课我们要讲解一下RS485通信和Modbus协议。

单单使用一块KST-51开发板是不能够进行RS485实验的，应很多同学的要求，把这节课作为扩展课程讲一下，如果要做本课相关实验，需要自行购买USB转485通信模块。

1、RS485通信实际上在RS485之前RS232就已经诞生，但是RS232有几处不足的地方：1、接口的信号电平值较高，达到十几V，容易损坏接口电路的芯片，而且和TTL电平不兼容，因此和单片机电路接起来的话必须加转换电路。

2、传输速率有局限，不可以过高，一般到几十Kb/s就到极限了。

3、接口使用信号线和GND与其他设备形成共地模式的通信，这种共地模式传输容易产生干扰，并且抗干扰性能也比较弱。

4、传输距离有限，最多只能通信几十米。

5、通信的时候只能两点之间进行通信，不能够实现多机联网通信。

针对RS232接口的不足，就不断出现了一些新的接口标准，RS485就是其中之一，他具备以下的特点：1、我们在讲A/D的时候，讲过差分信号输入的概念，同时也介绍了差分输入的好处，最大的优势是可以抑制共模干扰。

尤其工业现场的环境比较复杂，干扰比较多，所以通信如果采用的是差分方式，就可以有效的抑制共模干扰。

can 485 共模滤波一、CAN 485共模滤波器的原理CAN 485共模滤波器是一种用于CAN总线通信系统中的滤波器，主要用于滤除共模干扰信号，提高数据传输的可靠性和稳定性。

CAN 总线通信系统中，共模干扰是一种常见的干扰源，它会引起数据传输错误、通信中断等问题。

CAN 485共模滤波器通过滤除共模干扰信号，能够有效提高CAN总线通信系统的抗干扰能力。

CAN 485共模滤波器的原理主要包括两个方面：共模信号检测和共模信号滤波。

共模信号检测是指通过电路设计和信号处理技术，实时监测CAN总线上的共模信号强度和频率。

共模信号滤波是指通过滤波器电路，将共模干扰信号从CAN总线信号中滤除，保留有效的差分信号，从而确保数据传输的可靠性。

二、CAN 485共模滤波器的作用CAN 485共模滤波器在CAN总线通信系统中起着重要的作用。

它能够有效地滤除共模干扰信号，提高数据传输的可靠性和稳定性。

具体来说，CAN 485共模滤波器的作用主要体现在以下几个方面：1. 抑制共模干扰：CAN总线通信系统中，共模干扰是一种常见的干扰源，会导致数据传输错误或通信中断。

CAN 485共模滤波器能够识别和抑制共模干扰信号，从而减少干扰对数据传输的影响。

2. 提高通信稳定性：共模干扰信号的存在会导致CAN总线通信系统的通信稳定性下降。

通过使用CAN 485共模滤波器，可以有效滤除共模干扰信号，提高通信稳定性，减少数据传输错误的发生。

3. 保护设备和数据：共模干扰信号可能对设备和数据造成损害。

CAN 485共模滤波器的使用可以有效保护设备和数据的安全，避免共模干扰对系统正常运行和数据完整性的影响。

三、CAN 485共模滤波器在实际应用中的重要性CAN 485共模滤波器在实际应用中具有重要的意义和价值。

在工业自动化、汽车电子、航空航天等领域，CAN总线通信系统被广泛应用，而共模干扰问题也随之产生。

因此，合理选择和使用CAN 485共模滤波器对于确保CAN总线通信系统的正常运行和数据传输的可靠性至关重要。

分立元件485通信分立元件485通信是一种常见的工业现场通信方式，广泛应用于工业自动化领域。

本文将从分立元件485通信的原理、特点和应用等方面进行介绍。

一、分立元件485通信的原理分立元件485通信是基于RS-485通信协议的一种通信方式。

RS-485通信协议是一种串行通信协议，它采用差分传输方式，可以有效抑制电磁干扰，提高通信稳定性和可靠性。

分立元件485通信是在RS-485通信协议的基础上，通过将通信信号进行分立传输，实现多个元件之间的通信。

1. 高速传输：分立元件485通信采用串行通信方式，具有传输速率高、传输距离远的特点，可以满足工业现场通信的要求。

2. 抗干扰能力强：分立元件485通信采用差分传输方式，可以有效抑制电磁干扰，提高通信稳定性和可靠性。

3. 多设备连接：分立元件485通信支持多个设备同时连接，可以实现多个元件之间的数据交换和通信。

4. 灵活可扩展：分立元件485通信具有灵活性和可扩展性，可以根据实际需求进行系统组网和功能扩展。

三、分立元件485通信的应用分立元件485通信广泛应用于工业自动化领域，包括工厂自动化、过程控制、机器人控制等方面。

具体应用包括：1. 数据采集与监控：分立元件485通信可以实现对工业现场各种参数的采集和监控，如温度、压力、流量等。

2. 设备控制与调节：分立元件485通信可以实现对工业设备的远程控制和调节，如电机控制、阀门控制等。

3. 数据交换与共享：分立元件485通信可以实现多个设备之间的数据交换和共享，方便系统内各个设备之间的通信与协作。

4. 系统集成与优化：分立元件485通信可以实现不同设备之间的系统集成和优化，提高整个系统的运行效率和稳定性。

四、分立元件485通信的未来发展趋势随着工业自动化技术的不断发展，分立元件485通信也在不断演进和升级。

未来发展趋势主要包括：1. 高速高效：分立元件485通信将进一步提高传输速率和通信效率，以满足工业自动化对数据传输的要求。
