冷水机组与风机盘管控制系统

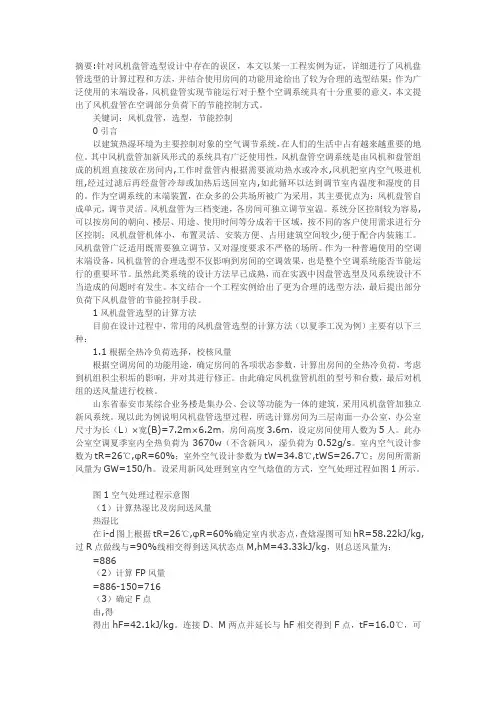

摘要:针对风机盘管选型设计中存在的误区，本文以某一工程实例为证，详细进行了风机盘管选型的计算过程和方法，并结合使用房间的功能用途给出了较为合理的选型结果；作为广泛使用的末端设备，风机盘管实现节能运行对于整个空调系统具有十分重要的意义，本文提出了风机盘管在空调部分负荷下的节能控制方式。

关键词：风机盘管，选型，节能控制0引言以建筑热湿环境为主要控制对象的空气调节系统，在人们的生活中占有越来越重要的地位。

其中风机盘管加新风形式的系统具有广泛使用性，风机盘管空调系统是由风机和盘管组成的机组直接放在房间内,工作时盘管内根据需要流动热水或冷水,风机把室内空气吸进机组,经过过滤后再经盘管冷却或加热后送回室内,如此循环以达到调节室内温度和湿度的目的。

作为空调系统的末端装置，在众多的公共场所被广为采用，其主要优点为：风机盘管自成单元，调节灵活。

风机盘管为三档变速，各房间可独立调节室温。

系统分区控制较为容易,可以按房间的朝向、楼层、用途、使用时间等分成若干区域，按不同的客户使用需求进行分区控制；风机盘管机体小，布置灵活、安装方便、占用建筑空间较少,便于配合内装施工。

风机盘管广泛适用既需要独立调节，又对湿度要求不严格的场所。

作为一种普遍使用的空调末端设备，风机盘管的合理选型不仅影响到房间的空调效果，也是整个空调系统能否节能运行的重要环节。

虽然此类系统的设计方法早已成熟，而在实践中因盘管选型及风系统设计不当造成的问题时有发生。

本文结合一个工程实例给出了更为合理的选型方法，最后提出部分负荷下风机盘管的节能控制手段。

1风机盘管选型的计算方法目前在设计过程中，常用的风机盘管选型的计算方法（以夏季工况为例）主要有以下三种：1.1根据全热冷负荷选择，校核风量根据空调房间的功能用途，确定房间的各项状态参数，计算出房间的全热冷负荷，考虑到机组积尘积垢的影响，并对其进行修正。

由此确定风机盘管机组的型号和台数，最后对机组的送风量进行校核。

包括日常设备检3机组命名 － YGFC04CC3SEFX-LDGYGFC 风机盘管机组YGFC 系列风机盘管，有吊顶暗装、立式暗装、吊顶明装、立式明装四大系列，每种系列机型均有2排管、3排管、3+1排管可选，各10个型号。

标准工况风量范围从340m³/h 到2400m³/h （高速），供冷范围从2.03~12.94kW ，供热范围从1.63~21.74kW 。

产品型号齐全，更好地满足客户的不同需求。

该产品不仅设计严谨，制造精心；款式新颖，结构先进；性能高效，噪省低，耗电少，安全可靠，而且维修安装方便。

设计特点高能效机组换热器采用优质铜管，配以高效波纹双曲开窗亲水铝翅片，运用先进的机械无伸缩涨管工艺，换热效率高。

配以大风量低噪声风机强化传热，使机组发挥最大的传热效能。

低噪声机组均经过匹配优化，风机经过逐一校验，确保机组宁静高效地工作。

风机采用镀锌钢板制离心式前曲叶轮，低转速，降噪效果好。

无凝露机组凝结水盘为整体冲压一次成型，无焊缝、焊点；难燃型保温材料整体粘贴于水盘，杜绝滴漏水和凝露的现象。

品质保证YGFC 卧式暗装型机组性能通过国家权威试验室国家空调设备质量监督检验中心(NCSA)认证。

安装简单立式暗装风机盘管机组可靠墙安装在窗台下，客户可根据自己的喜好 来装修房间，既舒适又美观。

立式明装风机盘管可根据需要放于房间中的任一位置，造型美观，与家具浑然一体，节省装修材料，美观大方。

吊顶明装风机盘管机组可直接吊装于天花板上，美观大方。

维护方便电机采用进口高精度优质滚珠轴承，无须加油，自行润滑，噪声低，寿命长。

电机中心轴均经调质和表面防腐蚀处理，经久耐用。

VE/CE 型明装机组留有充足的维修空间，方便检修。

灵活应用提供多种选项，满足客户的不同需求。

技术参数表对于VC型机组相应数据需乘以修正系数（风量的修正系数为0.95,供冷全热/显热量、供热量的修正系数请参阅上表）。

CE/VE型机组的风量同卧式暗装型。

风机盘管选型及应用手册风机盘管作为中央空调系统的末端设备，在众多的公共场所采用，主要有如下优点：自成单元，调节灵活。

风机盘管为三档变速，且水路系统可根据用户室温设定情况，采取冷热水自动控制温度调节阀调节，从而使各房间可独立调节室温，以满足不同空调使用用户的需求。

可广泛应用半集中式的空调系统上，如宾馆、医院、公寓、别墅、办公大楼等处。

根据国标GB/T19232《风机盘管机组》机组命名表示方法如下：可选配件：电动二通阀二通阀电动阀是中央空调系统配套产品，由驱动器与阀体两部分组成，电动阀可与温控器配套使用，由温控器控制电动阀电机，使阀门开或关，实现管道冷水或热水的通或断，以实现温度的自动调节。

电动三通阀电动三通阀适用于把一种流体通过三通阀分成二路流出或是把两种流体经三通阀合并成一种流体的场合。

它通过改变水流量来调节、控制室内温度，是一种经济节能产品。

Y形过滤器Y形过滤器适用于各种供水系统、工艺水系统及工业冷却水系统，特别是24小时连续运行的不停机系统，可以滤去水中的各种机械杂质，确保系统设备的安全可靠运行。

球阀球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门。

球阀的启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。

系统原理图：卧式暗装风机盘管机组，它是由小型通风机、电动机和盘管（空气换热器）等组成的空调末端装置之一。

盘管管内流过冷冻水或热水时与管外空气换热，使空气被冷却去湿或加热来调节室内的空气参数。

机组内部的电机多为单向电容调速电机，可以通过调节电机输入电压使风量分为高、中、低三档，因而可以相应地调节机组的供冷（热）量。

机组结构：机组选型：选型注意事项：a、风机盘管国家标准的要求：风机盘管机组标准中规定了风机盘管的各项性能指标，现将部分内容摘录如下。

风机盘管机组标准主要性能指标：b、风机盘管风量一定，供水温度一定，供水量变化时，制冷量随供水量的变化而变化，根据部分产品性能统计，当供水温度为7℃，供水量减少到80%时，制冷量为原来的92%左右，说明当供水量变化时对制冷量的影响较为缓慢。

约克YMAC系列风冷式冷水(热泵)机组特点YMAC系列家用冷水/热泵机组是与风机盘管相配合的冷水机组，一台主机可拖动多台室内风机盘管。

它比分体式空调器更具优越性，属于小型中央空调系统，不需要冷却水塔和专门的机房，室内末端安装如采用暗装方式，配合室内高档装修，达到高档、美观的效果。

可以畅享星级酒店的高贵气息，适用于高档公寓、别墅、高档会所、餐厅、办公楼等场所。

主机外型尺寸较小，可以放在阳台上也可放在屋顶，以便于用户灵活的选择放置方位。

该机型有以下特点：长寿耐用机组机体采用还氧树脂喷涂的镀钭钢板和不锈钢螺钉固定以保证外壳不会锈蚀。

接管方便根据用户现场安装条件，水管从机器两侧都能联结到机器上。

外形美观水泵内置，机组外型简洁，美观，占地面积小。

安装灵活机组斜向排风，可以避免季节风的影响，还可根据用户的需要选用备选件，将其改为上排风或侧排风。

机组厚度仅为500mm。

运行宁静机组采用涡旋式压缩机，风机采用低噪音风机，保证机组运行宁静。

换热效率高空气侧换热器采用内螺纹铜管和亲水铝箔，使机组运行效率高。

工作范围大制冷时环境温度可高达43。

C，制热时环境温度可低至-10。

C。

设计灵活、控制方便水管路系统不受长度和高度的限制，并可根据用户的要求选配形式多样的风机盘管和温控器以配合建筑装潢及个人品位。

机组配有室外控制面板和室内控制器，可方便的通过室内控制器控制室外主机的运行。

控制方式灵活,可选项多a.多机集中控制用一台YORK集中控制器（选配件）对多台主机进行集中控制，每一个单元由集中控制器根据系统负荷和各个单元运行的时间，来决定它的工作状态、控制设备的启停顺序。

b.风机盘管联机控制（一）一台主机可选配8套手操器及风盘板，可以另外实现对8个房间的风机盘管，以及附加控制的换气扇，抽湿机，加湿机的控制，当有任何一个手操器开时，主机自动开启，当所有的手操器关闭时，主机就自动关闭，即由风机盘管的工作状态来直接对主机进行启停控制。

中央空调系统的组成中央空调系统通常由以下 5 个部分组成：1. 空气处理设备空气处理设备的作用是将空气处理到一定的状态，有集中处理空气的空调机组、集中处理新风的新风机组和设在空调机房内处理空气的末端设备——风机盘管机组等。

2. 冷源和热源冷源和热源是实现空气处理过程所必需的。

冷源是为了空气处理设备集中提供一定温度的冷媒水。

工程中常见的空调用冷水机组。

热源是为了空气处理设备集中提供一定温度的热媒水，工程中常见的空调热源有：锅炉房、城市热网和热交换站、燃油或燃气的中央热水机组及直燃式溴化锂吸收式冷热水机组。

3. 空调风系统空调风系统的作用是将来自空气处理设备的空气通过送风风管系统送入空调房间内，同时从房间内抽回一定量的空气（即回风）。

经过回风风管系统送至空气处理设备前，其中少量的空气被排至室外，而大部分被重复利用。

空调送风系统包括通风机、送回风风管、风量调节阀、防火阀、消声器、风机减震器和空调房间内的送风散流器、回风口等。

4．空调水系统空调水系统包括冷媒水系统和冷却水系统两部分组成，另外还有热媒水系统。

冷媒水系统是将冷水机组制出的冷冻水通过水泵输送到空气处理设备，将冷量经过热交换后返回到冷水机组进行第二次循环。

该系统通常采用闭式循环系统。

主要设备有：冷冻水水泵、膨胀水箱、分水器、集水器、自动排气阀、水过滤器、水量调节阀和排污阀和控制仪表等。

对于冷媒水要求高的冷水机组还要相应的设置软化水设备、补水水箱和补水水泵等。

冷却水系统是将冷水机组冷凝器的出水送到冷却塔，在冷却塔内散热后经水过滤器过滤杂质后进入冷却水泵，送入冷凝器对冷凝器进行降温散热。

形成冷却回路。

在冬季运行时，冷源机组和热源要经过切换。

5．控制、检测和保护系统为了保证空调系统制冷系统和空气调节系统正常运行，在室外环境温度发生变化时，自动或人工调节运行参数，确保空调房间的热湿负荷。

当系统内发生故障时系统的保护系统动作，停机保护，确保安全。

普通集中式空调系统普通集中式空调是全空气、低速、定风量、单风管的系统，也是工程中最常见的。

风机盘管与新风系统的差异风机盘管系统与新风系统是不同的两个概念：严格的说风机盘管不应该叫做系统，而是指一种热交换装置，从字面理解就是风机＋盘管，习惯上一般指的是房间里用的小型热交换设备，对于较大的区域使用的一般叫做风柜，两者在功率上相差很大，但原理完全一样，他们都可以组成多个系统，例如：完全采用从被控区域抽取“回风”，或者完全从室外抽取“新风”，或者将新风和回风进行混合，从而形成各种系统。

而新风系统是从室外将新鲜空气送到室内的系统，它可以经过热交换装置，也可以不经过热交换装置，它涉及到多种设备来共同完成。

新风通过新风机组处理后送入室内，以满足空调房间新风量的需要。

由于这种采暖方式只基于对流换热，而致使室内达不到最佳的舒适水平，故只适用于人停留时间较短的场所，如：办公室及宾馆、医院、饭店、工厂、展览馆、商场以及办公大楼等多房间或大空间工业和民用建筑的空调场合。

而风机盘管主要依靠风机的强制作用，使空气通过加热器表面时被加热，因而强化了散热器与空气间的对流换热作用，能够迅速加热房间的空气。

风机盘管是空调系统的末端装置，其工作原理是机组内不断的再循环所在房间的空气，使空气通过冷水（热水）盘管后被冷却（加热），以保持房间温度的恒定。

两者之间存在以下差异1.控制起来不一样。

前者用室内温控器和电磁阀控制，一套不超过￥500；后者用DDC(Direct Digital Control)直接数字控制（通常称为DDC控制器），至少需要加温度传感器和电动阀，还有湿度、滤网报警、风阀执行器等等，价格超过￥10000。

前者房间精度在2度内，湿度不能控制；后者最高做到0.1度，且可以控制湿度。

2.盘管用于小房间，新风用于大厅，大到整栋楼。

3.新风机组可以换室外新风，增加室内空气的新鲜度，风机盘管系统只是通过冷、热水作用于室内房间的空气，使室内的空气循环使用。

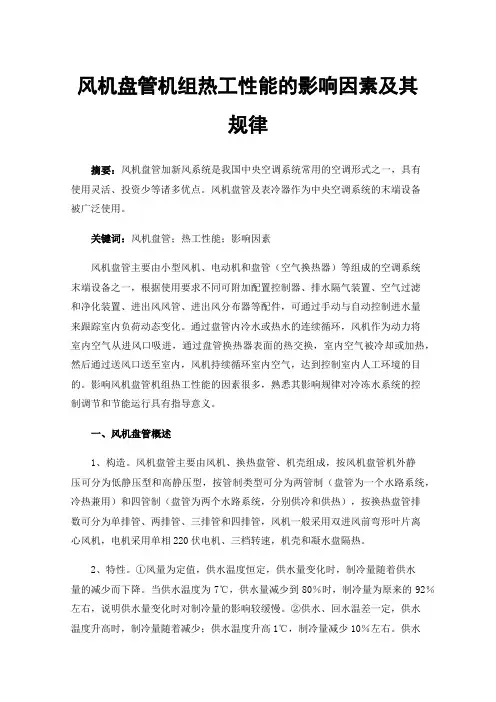

风机盘管机组热工性能的影响因素及其规律摘要：风机盘管加新风系统是我国中央空调系统常用的空调形式之一，具有使用灵活、投资少等诸多优点。

风机盘管及表冷器作为中央空调系统的末端设备被广泛使用。

关键词：风机盘管；热工性能；影响因素风机盘管主要由小型风机、电动机和盘管（空气换热器）等组成的空调系统末端设备之一，根据使用要求不同可附加配置控制器、排水隔气装置、空气过滤和净化装置、进出风风管、进出风分布器等配件，可通过手动与自动控制进水量来跟踪室内负荷动态变化。

通过盘管内冷水或热水的连续循环，风机作为动力将室内空气从进风口吸进，通过盘管换热器表面的热交换，室内空气被冷却或加热，然后通过送风口送至室内，风机持续循环室内空气，达到控制室内人工环境的目的。

影响风机盘管机组热工性能的因素很多，熟悉其影响规律对冷冻水系统的控制调节和节能运行具有指导意义。

一、风机盘管概述1、构造。

风机盘管主要由风机、换热盘管、机壳组成，按风机盘管机外静压可分为低静压型和高静压型，按管制类型可分为两管制（盘管为一个水路系统，冷热兼用）和四管制（盘管为两个水路系统，分别供冷和供热），按换热盘管排数可分为单排管、两排管、三排管和四排管，风机一般采用双进风前弯形叶片离心风机，电机采用单相220伏电机、三档转速，机壳和凝水盘隔热。

2、特性。

①风量为定值，供水温度恒定，供水量变化时，制冷量随着供水量的减少而下降。

当供水温度为7℃，供水量减少到80％时，制冷量为原来的92％左右，说明供水量变化时对制冷量的影响较缓慢。

②供水、回水温差一定，供水温度升高时，制冷量随着减少；供水温度升高1℃，制冷量减少10％左右。

供水温度越高，减幅越大，除湿能力下降。

③供水温度一定，风量下降，则制冷量减少，空气处理焓差增大，单位制冷量风机耗电量变化不大。

④水流量减小，进出水温差增大时，盘管的传热系数减小。

3、优点。

①风机盘管机组体型小，占地少，布置和安装方便，甚至适合于旧有建筑的改造；②控制灵活，具有个别控制的优越性，可灵活调节各房间温度，根据房间使用状况确定风机盘管启停；③容易实现系统分区控制，冷热负荷能按房间朝向、使用目的、使用时间等把系统分割为若干区域系统，实施分区控制；④噪声相对较小，夜间低档运行的风机盘管机组室内环境一般在30～40dB。

空调风机盘管接线方法与故障处理一、风机盘管分类与特点介绍风机盘管是水系统中央空调末端设备，用于舒适性空调使用。

主要由换热器，风机等组成，其工作原理是由两个循环系统构成：风循环和水循环。

水循环：是中央机房过来的冷水（热水）经过水管在换热器内循环。

风循环：是机组内不断的再循环所在房间的空气，使空气通过冷水（热水）盘管后被冷却（加热），以保持房间温度的恒定。

按结构形式分：立式、卧式、壁挂式、卡式等；按安装方式分：明装和暗装；按进水方式分：左式和右式。

壁挂式风机盘管机组全部为明装机组，其结构紧凑、外观好，直接挂于墙的上方。

立式卡式（天花板嵌入式）机组，比较美观的进、出口外露于顶棚下，风机、电动机和盘管都置于顶棚之上，属于半明装机组；明装机组都有美观的外壳，自带出风口和进风口，在房间内明露安装；暗装机组的外壳一般用镀锌钢板制作。

国家标准规定，风机盘管机组根据机外静压分为两类：低静压型和高静压型。

低静压型机组在额定风量时出口静压为0或12pa，对带风口和过滤器的机组，出口静压为0；对不带风口和过滤器的机组，出口静压为12pa；高静压机组在额定风量时的出口静压不小于30pa。

原理及安装1、风机盘管主要依靠风机的强制作用，使空气通过加热器表面时被制冷或加热，因而强化了散热器与空气间的对流换热器，能够迅速制冷或者加热房间的空气。

2、风机盘管控制多采用就地控制的方案，分简单控制和温度控制两种。

简单控制：使用三速开关直接手动控制风机的三速转换与启停。

温度控制：温控器根据设定温度与实际检测温度的比较、运算，自动控制 STV 系列电动两 / 三通阀的开闭；风机的三速转换。

或直接控制风机的三速转换与启停，从而通过控制系统风量达到恒温的目的。

接管图二、常见问题及解决方法1、空调风口没风故障处理：1.1、检查三速开关是否损坏；用电笔测量温控开关输入端及输出断是否有电，如果判断是温控开关损坏进行更换或者维修。

1.2、检查电机运转速度是否正常。

学校暖通设计方案1. 引言本文档旨在提供学校暖通系统的设计方案，确保校园内的室内环境舒适，并提高能源利用效率。

学校暖通系统设计包括采暖、通风与空调系统。

2. 采暖系统设计2.1 供暖方式选择根据学校的需求和能源供应情况，我们建议选择集中供暖方式。

这种方式能够更有效地控制供暖温度，提高能源利用效率，并且方便系统的维护和管理。

2.2 供暖设备选择2.2.1 锅炉：为了满足学校的供暖需求，我们建议选择高效可靠的燃气锅炉。

燃气锅炉具有快速启动和停止的特点，可以更好地根据需要进行供热调节。

2.2.2 散热器：我们建议选择节能型散热器，如具有翅片结构的散热器。

这种散热器能够提高热交换效率，减少能源浪费，并且拥有较小的外形尺寸，适用于学校内各类教室和办公室。

2.3 供暖管道设计为了确保热能的传输效率和供暖系统的安全性，我们建议采用保温绝热材料对供暖管道进行保护。

同时，在设计过程中需要充分考虑供暖管道的布局和连接方式，以减少热能损失和供暖系统的损坏风险。

3. 通风系统设计3.1 通风方式选择针对不同区域的通风需求，我们建议采用自然通风和机械通风相结合的方式。

自然通风能够提供新鲜空气，而机械通风能够更好地控制室内空气质量。

3.2 通风设备选择3.2.1 自然通风：在学校的公共区域，如走廊和门厅，我们建议设置可开启的窗户和天窗，以促进空气流通和室内外气体交换。

3.2.2 机械通风：在学校的教室和办公室，我们建议选择新风系统。

新风系统能够调节室内空气湿度和温度，并过滤掉空气中的有害物质，保证室内空气的质量。

3.3 通风管道设计通风管道的设计要考虑风阻、噪声和能耗等因素。

我们建议选择直径适当的通风管道，并采用消声器、风阀等设备以降低噪声和风阻。

4. 空调系统设计4.1 空调方式选择学校的教室和办公室通常需要空调来调节温度和湿度，我们建议采用集中空调系统。

集中空调系统能够更好地控制室内温度，并通过空气过滤提供良好的室内空气质量。
