风机盘管安装1、目的掌握风机盘管的安装工艺。
2、适用范围适用于卧式、立式风机盘管的标准产品安装工程。

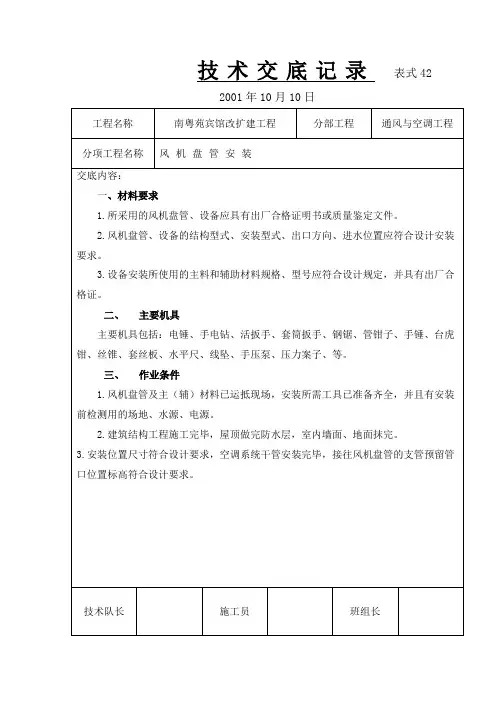

3、引用标准及编制依据1）、《通风与空调工程施工质量验收规范》（GB50243-2002）2）、《风机盘管的安装》（01K403）4、施工准备4.1材料要求及主要机具：4.1.1所采用的风机盘管设备应具有出厂合格证明书或质量鉴定文件。
4.1.2风机盘管设备的结构型式、安装型式、出口方向、进水位置应符合设计安装要求。
4.1.3设备安装所使用的主料和辅助材料规格、型号应符合设计规定，并具有出厂合格证。
4.1.4电锤、手电钻、活扳手、套筒扳手、钢锯、管钳子、手锤、台虎钳、丝锥、套丝板、水平尺、线坠、手压泵、压力案子、汽焊工具等。
4.2作业条件：4.2.1 风机盘管和主、副材料已运抵现场，安装所需工具已准备齐全。
4.2.2 建筑结构工程施工完毕，屋顶做完防水层，室内墙面、地面抹完。
4.2.3 安装位置尺寸符合设计要求，空调系统干管安装完毕，接往风机盘管的支管预留管口位置标高符合要求。
5、操作工艺5.1.工艺流程：预检→施工准备→电机检查试转→吊架制作安装→风机盘管安装→连接配管→检验 6、操作程序以及技术要求6.1.风机盘管水管道连接详图：注：1—风机盘管；2—水管；3—内接头；4—软管（约200mm）；5—电动两通阀；6—截止阀（铜）；7—过滤器；8—弯头（管件）6.2.卧式明装风机盘管安装图：注：冷凝水管道坡度不小于0.01，沿箭头方向降低。
风机盘管吊架详图（1）风机盘管吊架详图（2）风机盘管吊架详图（3）风机盘管吊装减震安装方式6.3.卧式暗装风机盘管安装图：卧式暗装风机盘管安装图（1）卧式暗装风机盘管安装图（1）——不带回风静压箱卧式暗装风机盘管安装图（2）——带回风静压箱卧式暗装风机盘管安装图（3）——带送/回风静压箱注：（1）、对于水平出风，L不小于150mm；长边尺寸大于1000mm，L不小于200mm。

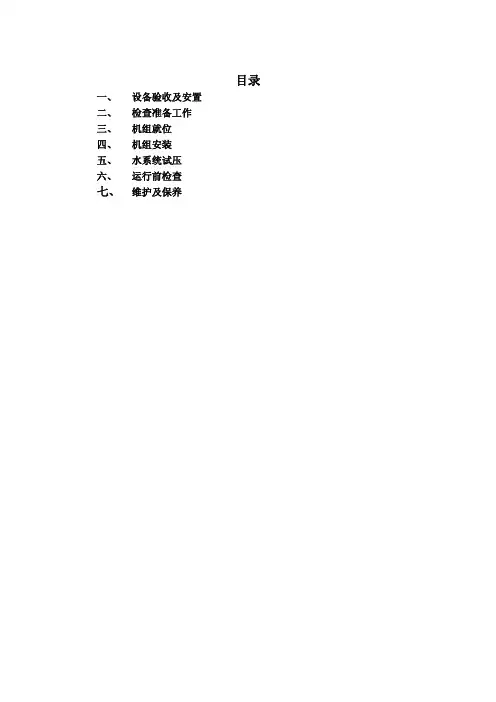

目录一、 设备验收及安置二、 检查准备工作三、 机组就位四、 机组安装五、 水系统试压六、 运行前检查七、 维护及保养安装和保养须由熟悉当地的安装和保养规范及规则且对这种机型有经空调机组不可安装在易燃、易爆的环境中。
空调机组不可安装在洗衣房及桑拿蒸汽浴室内。
一、设备验收及安置TICA系列风机盘管机组在出厂前均经过检查及测试，采用瓦楞纸箱包装，整体机组以适当运输方式到达工地现场时应保持完好。
若纸箱有明显损伤，请即检查机组本体状况；若发现损伤，请通知承运商与收件人联合检查。
随机附有装箱清单，用户可对照清单查验是否完整机组应存放在室内，且应小心保护，防止潮湿腐蚀与灰尘；机组开箱后，须特别注意防止墙灰、保温材料、涂料或其他杂物落在机组表面、风机蜗壳内及表冷器上，此将导致机组运行故障。
二、检查准备工作机组就位之前，必须检查以下准备工作是否就绪：（1） 冷冻水与冷凝水管，电线接口位置是否正确。
（2） 是否为机组留有足够的空间进行就位和日常维护。
（3） 吊装结构是否有足够的强度以承受机组重量，吊装螺栓位置是否正确。
（4） 为带余压机组安装的回风管道或出风管道尺寸是否正确，阻力是否在允许的机外余压范围内。
三、机组就位风机盘管机组顶部有吊装腰型孔，建议客户采用φ8的全螺纹螺杆配合平垫、弹簧垫圈和螺母（安装公司提供）固定机组。
注意：（1）固定机组除下侧应有螺母、弹垫与平垫外，在机组上侧也应有螺母与平垫来共同固定机组，使机组运转时更稳定。
（2）由于积水盘已设计成有一定的坡度，机组只须将风盘壳体安装为水平，即可保证排水通畅。
四、机组安装安装部分包括水管、电控和连接管，安装保护适用于全部风机盘管机组。
除了一些个别的工作在特别环境或应顾客对阀门、电机、表冷器及一些可选的盘管附件的要求机组安装稍有区别外，风机盘管系列安装基本相同。
（1）水路系统所有机组的供回水均为下供上回，所有水管必须严格按照工程图来安装。
与机组连接的水管建议采用挠性接管，主水管每隔一段距离必须设有支撑装置足够承受管路中水及水管本身的重量。
第二章 ZF系列风机盘管机组一、产品概述风机盘管是我国空调领域末端设备中量多面广的应用产品，外供冷（热）水，对房间直接送风，具有供冷、供热或分别供冷和供热功能，风量在2500m3/h以下，静压在100Pa以下。
供冷时空气的焓降一般为15.9kj/kg，60℃热水下，其供热量一般为供冷量的1.5倍。
风机盘管作为中央空调系统的末端装置，在众多的公共场所广为采用，其主要优点如下：①、自成单元，调节灵活。
风机盘管为三档变速，且水路系统可根据用户室温设定情况，采取冷热水自动控制温度调节阀调节，从而使各房间可独立调节室温，以满足不同空调使用客户的需求，房间无人使用时可手动关机或自动定时关机，并且可以使开发商避免一次投入过大，便于其滚动开发，可根据入住客户的情况开通不同的房间。
从而降低了整体系统的运行费用。
②、整个系统分区控制较为容易，可以按房间的朝向、楼层、用途、使用时间等分成若干区域，按不同的客户使用需求进行分区控制，从而避免了大风道系统必须集中控制的不合理的一面。
③、风机盘管机体小，布置灵活、安装方便、占用建筑空间较少，便于配合内装施工。
由于受房间结构、装修特点以及风管布置的影响，同一风量、冷量下风机盘管有多种结构形式。
卧式暗装风机盘管：一般安装在天花吊顶内部，只需要留有出风、回风及检修口，机组隐藏在天花内部，可以根据室内的装修情况合理分布，在高档装修的宾馆、别墅及办公场所得到广泛使用，使用量最大。
新增四管制机型（三排管供冷一排管供热）可以同时走热水和冷水，即可以根据需要有的房间制冷，有的房间取暖，满足不同客户需求。
立式暗装风机盘管：由于一些房间受层高的限制，无法安装吊顶，采用立式机组，可以安装在房间的一些角落里，如窗台下。
卧式暗装和立式暗装机组为了和室内装修配合，一般会连接风管，以便将处理过的空气从机组送到房间的其他角落，所以往往需要一定的静压。
卧式明装（座吊两用）、吸顶式等风机盘管机壳全部或部分外露，直接送风，为了减少对室内装修的影响，其面板或机体采用模具成型的塑料零件，外观精致，安装时尽量靠近墙面以便连接水管和电气。
第二章 ZF系列风机盘管机组一、产品概述风机盘管是我国空调领域末端设备中量多面广的应用产品，外供冷（热）水，对房间直接送风，具有供冷、供热或分别供冷和供热功能，风量在2500m3/h以下，静压在100Pa以下。
供冷时空气的焓降一般为15.9kj/kg，60℃热水下，其供热量一般为供冷量的1.5倍。
风机盘管作为中央空调系统的末端装置，在众多的公共场所广为采用，其主要优点如下：①、自成单元，调节灵活。
风机盘管为三档变速，且水路系统可根据用户室温设定情况，采取冷热水自动控制温度调节阀调节，从而使各房间可独立调节室温，以满足不同空调使用客户的需求，房间无人使用时可手动关机或自动定时关机，并且可以使开发商避免一次投入过大，便于其滚动开发，可根据入住客户的情况开通不同的房间。
从而降低了整体系统的运行费用。
②、整个系统分区控制较为容易，可以按房间的朝向、楼层、用途、使用时间等分成若干区域，按不同的客户使用需求进行分区控制，从而避免了大风道系统必须集中控制的不合理的一面。
③、风机盘管机体小，布置灵活、安装方便、占用建筑空间较少，便于配合内装施工。
由于受房间结构、装修特点以及风管布置的影响，同一风量、冷量下风机盘管有多种结构形式。
卧式暗装风机盘管：一般安装在天花吊顶内部，只需要留有出风、回风及检修口，机组隐藏在天花内部，可以根据室内的装修情况合理分布，在高档装修的宾馆、别墅及办公场所得到广泛使用，使用量最大。
新增四管制机型（三排管供冷一排管供热）可以同时走热水和冷水，即可以根据需要有的房间制冷，有的房间取暖，满足不同客户需求。
立式暗装风机盘管：由于一些房间受层高的限制，无法安装吊顶，采用立式机组，可以安装在房间的一些角落里，如窗台下。
卧式暗装和立式暗装机组为了和室内装修配合，一般会连接风管，以便将处理过的空气从机组送到房间的其他角落，所以往往需要一定的静压。
卧式明装（座吊两用）、吸顶式等风机盘管机壳全部或部分外露，直接送风，为了减少对室内装修的影响，其面板或机体采用模具成型的塑料零件，外观精致，安装时尽量靠近墙面以便连接水管和电气。

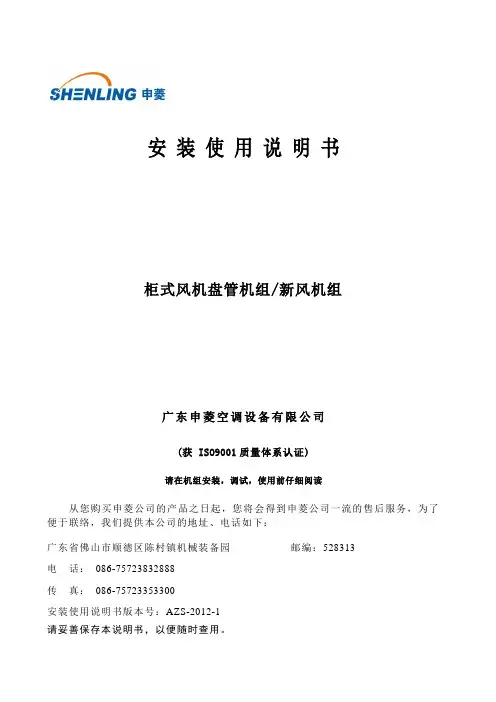

安装使用说明书柜式风机盘管机组/新风机组广东申菱空调设备有限公司(获 ISO9001质量体系认证)请在机组安装，调试，使用前仔细阅读从您购买申菱公司的产品之日起，您将会得到申菱公司一流的售后服务，为了便于联络，我们提供本公司的地址、电话如下：广东省佛山市顺德区陈村镇机械装备园邮编：528313电话：086-75723832888传真：086-75723353300安装使用说明书版本号：AZS-2012-1请妥善保存本说明书，以便随时查用。
本说明书包括有关的正确安装、调试和维护等操作说明，在开启或检修机组前，请仔细阅读本安装使用说明书。
在安装、操作、维护过程中，操作/维修人员可能要接触某些部件或环境，如运动部件，高低压电源等，如果处理不当，可能导致人身体伤亡，操作/维修人员有责任注意这些潜在危险，做好自我保护，确保操作安全。
申菱公司对任何由于用户安装、调试、使用和维护不当，不遵循本说明书中规定而造成的人员伤害或设备损坏，不承担任何责任。
机组出厂前均经严格的盘管耐压试验，风机动静平衡调整、风量冷量测试、噪声测试，电气性能测试、外观质量检验，各项指标合格后方可出厂。
机组在正确的安装和使用条件下可满足设计要求。
本公司秉承不断完善优化产品的思想，本手册中的内容如有变更，恕不另行通知。
如果需要的话，您可以向本公司或当地的办事处索取相关资料。
机组到货后15天内须进行验收，卸货前检查机组外观是否损坏，并按装箱清单检查所有零部件是否均已收到，如发现任何缺件，请于72小时内以书面形式通知承运公司和本公司当地办事处。
客户对机组签收后，须承担对机组进行正确保管及正确安装的责任。
机组搬运或吊装过程中，应保持机体平衡，确保缆绳牢固，且与水平夹角不小于60度。
（详见机组包装运输标识）应确保机组安装位置周围有足够的空间，以备操作、维修之用，同时保证气流畅通，不受阻碍并且没有短路。
1) 检查起重系统的性能，确保可以承受本机重量。

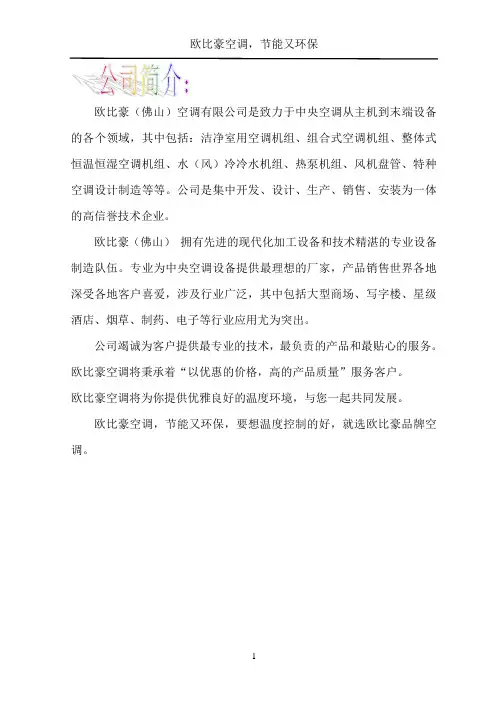

欧比豪（佛山）空调有限公司是致力于中央空调从主机到末端设备的各个领域，其中包括：洁净室用空调机组、组合式空调机组、整体式恒温恒湿空调机组、水（风）冷冷水机组、热泵机组、风机盘管、特种空调设计制造等等。
公司是集中开发、设计、生产、销售、安装为一体的高信誉技术企业。
欧比豪（佛山）拥有先进的现代化加工设备和技术精湛的专业设备制造队伍。
专业为中央空调设备提供最理想的厂家，产品销售世界各地深受各地客户喜爱，涉及行业广泛，其中包括大型商场、写字楼、星级酒店、烟草、制药、电子等行业应用尤为突出。
公司竭诚为客户提供最专业的技术，最负责的产品和最贴心的服务。
欧比豪空调将秉承着“以优惠的价格，高的产品质量”服务客户。
欧比豪空调将为你提供优雅良好的温度环境，与您一起共同发展。
欧比豪空调，节能又环保，要想温度控制的好，就选欧比豪品牌空调。
风机盘管机组型号编制说明风机盘管装配和特点:独特的盘管设计采用先进的波纹片换热，效果明显提高,采用先进的机械胀管和双翻边铝肋片，促进流体破坏边界层，提高转热系数标准的机组亲水箔/光箔/铜箔高效铜管一次穿套翅片，工艺精湛，翅片根据客户要求灵活选择优质外壳制造工艺整体外壳材料采用优质的无花环保型镀锌板，经久耐用,外壳人性化设计，有效避免划伤低噪音电机优质电机轴承，能有效降低电机运转噪音,另选择采用直流无刷马达,该马达直流无刷，具有高能效、低静音、全弦波充磁、低顿转（全弦波驱动）低噪音风机前弯多翼镀锌钢板离心式双吸叶轮，低转速，降噪效果好,水盘质优保障优化的保温材料PE，好的保温性能，高的吸音能力，长的使用寿命,产品类型、型号多，符合国家最新标准GB/T19232-2003要求。
灵活性的装配，多种配件组合，可根据每个不同的客户提供所需的产品。
（ 低静压型12pa）：1、产品设计和检查执行标准为GB/T19232-2003《风机盘管机组》，可根据特殊项目和用户需求制作非标产品。
2、额定供冷量是在室内环境进风干球温度27℃，湿球温度19.5℃；冷冻水进水温度7℃，出水温度12℃条件下测试所得。

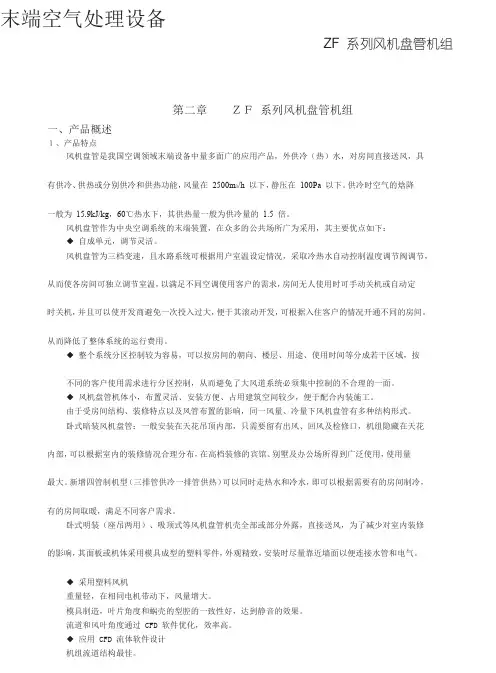

末端空气处理设备ZF系列风机盘管机组第二章ＺＦ系列风机盘管机组一、产品概述１、产品特点风机盘管是我国空调领域末端设备中量多面广的应用产品，外供冷（热）水，对房间直接送风，具有供冷、供热或分别供冷和供热功能，风量在2500m3/h以下，静压在100Pa以下。
供冷时空气的焓降一般为15.9kJ/kg，60℃热水下，其供热量一般为供冷量的 1.5倍。
风机盘管作为中央空调系统的末端装置，在众多的公共场所广为采用，其主要优点如下：◆自成单元，调节灵活。
风机盘管为三档变速，且水路系统可根据用户室温设定情况，采取冷热水自动控制温度调节阀调节，从而使各房间可独立调节室温，以满足不同空调使用客户的需求，房间无人使用时可手动关机或自动定时关机，并且可以使开发商避免一次投入过大，便于其滚动开发，可根据入住客户的情况开通不同的房间。
从而降低了整体系统的运行费用。
◆整个系统分区控制较为容易，可以按房间的朝向、楼层、用途、使用时间等分成若干区域，按不同的客户使用需求进行分区控制，从而避免了大风道系统必须集中控制的不合理的一面。
◆风机盘管机体小，布置灵活、安装方便、占用建筑空间较少，便于配合内装施工。
由于受房间结构、装修特点以及风管布置的影响，同一风量、冷量下风机盘管有多种结构形式。
卧式暗装风机盘管：一般安装在天花吊顶内部，只需要留有出风、回风及检修口，机组隐藏在天花内部，可以根据室内的装修情况合理分布，在高档装修的宾馆、别墅及办公场所得到广泛使用，使用量最大。
新增四管制机型（三排管供冷一排管供热）可以同时走热水和冷水，即可以根据需要有的房间制冷，有的房间取暖，满足不同客户需求。
卧式明装（座吊两用）、吸顶式等风机盘管机壳全部或部分外露，直接送风，为了减少对室内装修的影响，其面板或机体采用模具成型的塑料零件，外观精致，安装时尽量靠近墙面以便连接水管和电气。
◆采用塑料风机重量轻，在相同电机带动下，风量增大。
模具制造，叶片角度和蜗壳的型腔的一致性好，达到静音的效果。
格力ZF系列风机盘管机组手册一、产品概述风机盘管是我国空调领域末端设备中量多面广的应用产品，外供冷（热）水，对房间直接送风，具有供冷、供热或分别供冷和供热功能，风量在2500m3/h以下，静压在100Pa以下。
供冷时空气的焓降一般为15.9kj/kg，60℃热水下，其供热量一般为供冷量的1.5倍。
风机盘管作为中央空调系统的末端装置，在众多的公共场所广为采用，其主要优点如下：①、自成单元，调节灵活。
风机盘管为三档变速，且水路系统可根据用户室温设定情况，采取冷热水自动控制温度调节阀调节，从而使各房间可独立调节室温，以满足不同空调使用客户的需求，房间无人使用时可手动关机或自动定时关机，并且可以使开发商避免一次投入过大，便于其滚动开发，可根据入住客户的情况开通不同的房间。
从而降低了整体系统的运行费用。
②、整个系统分区控制较为容易，可以按房间的朝向、楼层、用途、使用时间等分成若干区域，按不同的客户使用需求进行分区控制，从而避免了大风道系统必须集中控制的不合理的一面。
③、风机盘管机体小，布置灵活、安装方便、占用建筑空间较少，便于配合内装施工。
由于受房间结构、装修特点以及风管布置的影响，同一风量、冷量下风机盘管有多种结构形式。
卧式暗装风机盘管：一般安装在天花吊顶内部，只需要留有出风、回风及检修口，机组隐藏在天花内部，可以根据室内的装修情况合理分布，在高档装修的宾馆、别墅及办公场所得到广泛使用，使用量最大。
立式暗装风机盘管：由于一些房间受层高的限制，无法安装吊顶，采用立式机组，可以安装在房间的一些角落里，如窗台下。
卧式暗装和立式暗装机组为了和室内装修配合，一般会连接风管，以便将处理过的空气从机组送到房间的其他角落，所以往往需要一定的静压。
卧式明装、立式明装、吸顶式等风机盘管机壳全部或部分外露，直接送风，为了减少对室内装修的影响，其面板或机体采用模具成型的塑料零件，外观精致，安装时尽量靠近墙面以便连接水管和电气。
1、产品特点采用塑料风机◆ 重量轻，在相同电机带动下，风量增大；◆ 模具制造，叶片角度和蜗壳的型腔的一致性好，达到静音的效果；◆ 流道和风叶角度通过CFD软件优化，效率高；◆ 蜗壳分成上、下两个部分，拆卸方便。
应用CFD流体软件设计：◆ 机组流道结构最佳；◆ 机组内部空气分布均匀；流动噪音低；◆ 内部涡流少，效率高。
1）立式、卧式暗装风机盘管特点：◆ 标准系列，小焓差设计，适合舒适性要求高，调节精度高的场合。
◆ 款式新颖，结构先进。
◆ 整机高度小，节约建筑空间。
◆ 供冷(热)量大，噪音小，三速电机调节风量，满足不同使用要求。
◆ 选材优质，严格的工艺控制确保整机的质量和使用寿命。
◆ 接水盘模压成型，保温材料整体压贴，无凝结水之忧。
◆ 改进排气、放水阀位置，保证换热充分和防止冬季管道冻裂。
2）立式明装、卧式明装、吸顶式风机盘管特点：◆ 款式新颖：机组外露面板高雅大方，可以作为室内装饰物。
◆ 轻便设计：机组大量采用非金属材料，机身轻而薄，美观悦目。
◆ 低噪音：采用动力学原理设计风叶，确保风量，降低运转噪声。
◆ 长久型过滤网：长久型过滤清洁网可将清洁周期延长20倍，无需频繁清洗过滤网。
◆ 微电脑控制：机组可以根据室内温度自动调节风速，满足不同使用要求。
◆ 整机高度小，节约建筑空间◆ 供冷（热）量大，噪音小，三速电机调节风量，满足不同使用要求◆ 选材优质、严格的工艺控制确保整机的质量和使用寿命◆ 接水盘模压成型，保温材料整体压粘，无凝结水之忧3）吸顶式风机盘管自带微电脑控制系统，遥控器具有如下功能：◆ 定时开关机显示◆ 风扇速度显示◆ 运行模式显示（自动、制冷、除湿、送风、制热）◆ 设定温度显示FP - 51 W A H / B 123456序号 代号描述可选项1 机组代号FP-风机盘管 2 名义风量 数字×10m3/h3 结构形式 L-表示立式；W-表示卧式；XD-表示吸顶式4 安装形式 M-表示明装；A-表示暗装5 机组静压 缺省-标准型；H-表示高静压 6设计序号设计序号，按A、B、C……排列说明：面向机组送风口，进出水管在机组左侧为左式；反之为右式。
订购时请在订单中注明进、出水接管方向注：吸顶式风机盘管无明装、暗装之分；吸顶式、卧式明装、立式明装风机盘管无左、右进水之分。
二、产品性能与规格1、产品外形图卧式暗装风机盘管立式暗装风机盘管吸顶式风机盘管立式明装、卧式明装风机盘管1）卧式暗装风机盘管机组-标准型说明：①机组以GB/T19232-2003为标准进行设计、制造、检验，机组供冷、供热量在风机高速档和名义工况下测得：名义供冷工况：干球温度为27℃,湿球温度为19.5℃,进水温度7℃，水温差5℃名义供热工况：干球温度21℃，进水温度60℃②机组风量是在不接风口、过滤器及12Pa静压下测得；③机组实际参数以铭牌为准；④如有特殊要求，请另行联系。
2）立式暗装风机盘管机组-标准型说明：①机组以GB/T19232-2003为标准进行设计、制造、检验，机组供冷、供热量在风机高速档和名义工况下测得：名义供冷工况：干球温度为27℃,湿球温度为19.5℃,进水温度7℃，水温差5℃名义供热工况：干球温度21℃，进水温度60℃②机组风量是在不接风口、过滤器及12Pa静压下测得；③机组实际参数以铭牌为准；④如有特殊要求，请另行联系。
说明：①机组以GB/T19232-2003为标准进行设计、制造、检验，机组供冷、供热量在风机高速档和名义工况下测得：名义供冷工况：干球温度为27℃,湿球温度为19.5℃,进水温度7℃，水温差5℃名义供热工况：干球温度21℃，进水温度60℃②机组风量是在不接风口、过滤器及12Pa静压下测得；③机组实际参数以铭牌为准；④如有特殊要求，请另行联系。
型号 项目FP-34WA/B FP-51WA/B FP-68WA/B FP-85WA/B FP-102WA/B FP-136WA/BFP-170WA/BFP-204WA/B 高速340 510 680 850 1020 1360 1700 2040 中速248 394 495 638 788 1095 1275 1575 风 量 低速 m 3/h 213 263 330 425 525 730 850 1050 供冷量 W 2300 3550 4500 5300 6800 8600 11300 12800 供热量 W 3800 5900 7400 8700 11000 14200 18000 21000 水流量 L/s 0.12 0.17 0.21 0.24 0.33 0.42 0.55 0.61 水阻力 kPa 10 15 25 30 40 20 38 45 标准型35 38 40 42 44 46 48 50 噪 音 高静压型 dB(A)3840 42 44 46 47 49 52性能 机外静压 Pa标准型为12Pa(不带风口和过滤网)； 高静压型为30Pa型式 铜管、高效百叶窗翅片盘管 工作压力≤1.5MPa型式B 级绝缘 电容器启动 三速电机 数量 个1 2电机电源 220V～ 50Hz标准型 W 37 52 62 76 96 134 152 189 高静压型 W 44 59 72 87 108 156 174212推荐电源线 mm 2×根0.5×3输入功率 防触电等级 I型式 前向多翼低噪声离心风机 风 机数量 个1 23 4进水ZG3/4"(内螺纹) 出水ZG3/4"(内螺纹) 接管口径冷凝水G3/4"(外螺纹)重量 卧式暗装kg16.5 192122.525.535 37.5 40说明：① 机组以GB/T19232-2003为标准进行设计、制造、检验，机组供冷、供热量在风机高速档和名义工况下测得：名义供冷工况：干球温度为27℃,湿球温度为19.5℃,进水温度7℃，水温差5℃ 名义供热工况：干球温度21℃，进水温度60℃② 风机盘管风量是在不接风口、过滤器及12Pa 静压下测得； ③ 机组实际参数以铭牌为准； ④ 如有特殊要求，请另行联系。
说明：①机组以GB/T19232-2003为标准进行设计、制造、检验，机组供冷、供热量在风机高速档和名义工况下测得：名义供冷工况：干球温度为27℃,湿球温度为19.5℃,进水温度7℃，水温差5℃名义供热工况：干球温度21℃，进水温度60℃②机组风量是机组外静压为0Pa时的值；③机组实际参数以铭牌为准；④如有特殊要求，请另行联系。
说明：①机组以GB/T19232-2003为标准进行设计、制造、检验，机组供冷、供热量在风机高速档和名义工况下测得：名义供冷工况：干球温度为27℃,湿球温度为19.5℃,进水温度7℃，水温差5℃名义供热工况：干球温度21℃，进水温度60℃②机组风量是机组外静压为0Pa时的值；③机组实际参数以铭牌为准；④如有特殊要求，请另行联系。
说明：①机组以GB/T19232-2003为标准进行设计、制造、检验，机组供冷、供热量在风机高速档和名义工况下测得：名义供冷工况：干球温度为27℃,湿球温度为19.5℃,进水温度7℃，水温差5℃名义供热工况：干球温度21℃，进水温度60℃②机组风量是机组外静压为0Pa时的值；③机组实际参数以铭牌为准；④如有特殊要求，请另行联系。
3、供冷能力表1）卧式暗装、立式暗装风机盘管机组-标准型 单位：W进风温度DB24℃ DB25℃ DB26℃ DB27℃ DB28℃ DB30℃ WB17℃ WB18℃ WB19℃ WB19.5℃ WB21℃ WB22℃ 型号 进水温度℃水流量 l/min 水阻力KPa TH SH TH SH TH SH TH SH TH SH TH SH 4.5 6.4 1586 1202 1805123719671292205813702382 1369 261715085.4 8.9 1656 1234 1888127220581331215014092501 1418 2744155856.3 11.6 1710 1258 1950130021261360222314402585 1453 284015984.5 6.4 1432 1139 1658117318191229190813072232 1310 246014485.4 8.9 1507 1167 1736120719041265199813452341 1353 2582149466.3 11.6 1559 1190 1796123319711293206613742424 1387 267315304.5 6.4 1300 1077 1514111217521169176012472081 1249 230913895.4 8.9 1359 1102 1586114318101201184212802184 1290 2421143276.3 11.6 1403 1122 1638116518541226190413052262 1321 250714654.5 6.4 1153 1015 1367105215241108160711851927 1190 215313295.4 8.9 1207 1037 1431107815941137168712182024 1227 2259137086.3 11.6 1249 1056 1481109916511160174512412097 1255 234014004.5 6.4 1005 953 121699013701050145711261772 1130 199512725.4 8.9 1055 973 1277101514391073153011551863 1165 2095130934 96.3 11.6 1091 988 1322103314911095158311761928 1190 217113376.6 13.4 2627 2062 2761206330352132314925283590 2224 390824158.4 20.5 2641 2001 2799201130852078321621873696 2196 40362393510.2 28.7 2729 2042 2912206132112132334422423854 2262 420724626.6 13.4 2304 1851 2442185627111927282520243266 2023 357922138.4 20.5 2426 1906 2597192128731987300320973478 2108 38182307610.2 28.7 2508 1942 2696196629922038312421493627 2168 398223716.6 13.4 2095 1762 2241177225041833262419423054 1940 336421328.4 20.5 2210 1811 2380183026591897278820093261 2021 35932219710.2 28.7 2280 1840 2478187327701943290120553399 2076 374922796.6 13.4 1889 1674 2042168922971749241618592846 1860 315120528.4 20.5 1990 1716 2168174224431808257019193038 1933 33652131810.2 28.7 2054 1744 2253177725451850267519623167 1984 351321886.6 13.4 1681 1586 1837160620941669221117772635 1780 293719738.4 20.5 1769 1622 1953165322251721235018332811 1846 3140204751 910.228.7182616472030168523191758244718712932189232742097进风温度DB24℃ DB25℃ DB26℃ DB27℃ DB28℃ DB30℃ WB17℃ WB18℃ WB19℃ WB19.5℃ WB21℃ WB22℃ 型号 进水温度℃水流量 l/min 水阻力KPa TH SH TH SH TH SH TH SH TH SH TH SH 9 8.9 3095 2590 3406266337352734388628754442 2857 4752313510.8 12.2 3270 2668 3607275039642828411929714725 2969 50523250512.6 16 3399 2723 3759281541322899429030414931 3050 527933399 8.9 2842 2481 3155255834792627362927724177 2754 4482303210.8 12.2 3010 2553 3343263636952715384928594448 2859 47773145612.6 16 3129 2606 3478269538472778401029264643 2937 498632259 8.9 2599 2379 2902245432292528336926693917 2655 4218293510.8 12.2 2743 2487 3078252734252607360027504167 2751 44923036712.6 16 2852 2276 3201257735662664372728114351 2822 469031109 8.9 2348 2276 2653235229692424311425693647 2552 3952283710.8 12.2 2479 2330 2809241731522495330126423884 2642 42042929812.6 16 2577 2371 2922246132812549344126964056 2707 439129999 8.9 2096 2096 2396224927372311285124663383 2456 3676273710.8 12.2 2214 2214 2533230329082377302425333605 2537 3914282468 912.6 16 2301 2256 2644234730282423315225843759 2595 4089288710.4 11.8 3946 3232 4361333448243411497736015702 3593 6096393513.2 18 4099 3300 4532340750243493517836865945 3691 63664042515 22.4 4214 3349 4664346551743558533737526131 3765 6567412110.4 11.8 3634 3097 4036319745013276420034675367 3461 5756380513.2 18 3774 3159 4194326346803350483935455598 3552 60133905615 22.4 3879 3203 4323331948283413498736065772 3620 6202397610.4 11.8 3312 2961 3716306241753145432233355030 3331 5422367913.2 18 3439 3013 3861312443413213449034035247 3414 56563767715 22.4 3541 3059 3971316944773267463534615410 3477 5834383510.4 11.8 2994 2827 3385292638373010398332014688 3200 5076355213.2 18 3109 2876 3518298239993075414632664892 3279 52963634815 22.4 3192 2910 3624302541143120427133155043 3336 5461369310.4 11.8 2667 2667 3059279635052878364930734344 3071 4726342213.2 18 2838 2707 3179284536452935379931314534 3142 4932349985 91522.4292627443273288337572979391231754681319750933557进风温度DB24℃ DB25℃ DB26℃ DB27℃ DB28℃ DB30℃ WB17℃ WB18℃ WB19℃ WB19.5℃ WB21℃ WB22℃ 型号 进水温度℃水流量 l/min 水阻力KPa TH SH TH SH TH SH TH SH TH SH TH SH 13.2 20.3 4891 4008 5379412659344223611944476991 4449 7461484816.8 30.9 5021 4065 5527419261024293628845177200 4533 76874938520.4 43.5 5124 4108 5646424462404352642745757363 4598 7867500913.2 20.3 4517 3844 4999396655484064573042866590 4290 7055469216.8 30.9 4635 3894 5134402357124129588743506786 4368 72674772620.4 43.5 4736 3941 5243407058384183602344086948 4432 7444484213.2 20.3 4141 3685 4616380551673909533041276185 4131 6654453916.8 30.9 4246 3727 4739385653093964549041906368 4202 68534616720.4 43.5 4335 3765 4843389954234012560542356528 4265 7017467713.2 20.3 3761 3526 4230364647723748494139715787 3980 6239438416.8 30.9 3854 3562 4339369249023800508140285956 4045 64344456820.4 43.5 3931 3597 4432373150123845519240686093 4096 6586451513.2 20.3 3371 3361 3849349043753593454138145375 3824 5831423516.8 30.9 3459 3401 3946353045003640466838655540 3887 60014296102 920.4 43.5 3533 3431 4026356545973680477639055663 3933 6150435218.5 20.1 6479 5466 7159563079325753818460819380 6045 10022663321 30.1 6715 5567 7426574382345875849062089754 6192 104256788523.5 36.7 6906 5651 76315830848359798742631210051 6310 10749691518.5 20.1 5962 5245 6619540573965532763158618825 5830 9459642121 30.1 6164 5330 6866550776775647791659729177 5879 98396565623.5 36.7 6336 5405 7064558678935737814860679454 6073 10141667818.5 20.1 5428 5022 6090518468425313707456398251 5611 8891621321 30.1 5622 5102 6314527571015417735057498595 5745 92486345723.5 36.7 5775 5163 6493535173095498756258318850 5839 9529644818.5 20.1 4892 4797 5544496162845092652754267687 5402 8318600321 30.1 5064 4867 5745504265335191676655207992 5513 86516123823.5 36.7 5209 4925 5904510967225263697155988241 5609 8910621718.5 20.1 4353 4353 4994474257354881596352057118 5190 7726579021 30.1 4503 4503 5173481359484958619252947399 5295 80485905136 923.536.7462946295840508460795032637653647626537783005995进风温度DB24℃ DB25℃ DB26℃ DB27℃ DB28℃ DB30℃ WB17℃ WB18℃ WB19℃ WB19.5℃ WB21℃ WB22℃ 型号 进水温度℃水流量 l/min 水阻力KPa TH SH TH SH TH SH TH SH TH SH TH SH 22 22.1 8154 6986 893471739806731310080768111453 7645 12193831726 29.6 8465 7121 9283732210216748110510785711968 7846 127428525530 38.1 8702 7223 9553743610523760910820798512350 7999 131******** 22.1 7561 6730 83166912919170629462743210817 7400 11546807326 29.6 7846 6851 86397048957472169850758711288 7580 120688270630 38.1 8062 6948 890171579858733310153771012113 7727 12456841522 22.1 6949 6471 76937106855668028839718210175 7153 10894783126 29.6 7209 6591 80056784891269489200732710619 7323 113718006730 38.1 7416 6672 82306876918870609479744010969 7459 11752815222 22.1 6334 6217 7081640979316559821169409527 6910 10236759326 29.6 6635 6288 7352652382606690852970609942 7065 106857753830 38.1 6820 6330 75406605851267858799716710268 7189 11040788722 22.1 5605 5605 6465616172976313756366918874 6670 9590735926 29.6 5792 5792 6708626375876424786868099260 6810 100097510170 930 38.1 5949 5949 7477656778156514809968939560 6923 10321762026.4 22.1 9803 8140 10822839111964858812313904514106 9031 150********.6 33.7 10075 8262 11112851612295872212668919414545 9207 155********40.8 47.4 10292 8358 11344861512586884812960931414891 9348 159051020026.4 22.1 9033 7808 10021805911166826111510818113302 8719 14235955533.6 33.7 9279 7918 10303817411490839111838885113690 8868 146799723640.8 47.4 9472 7998 10530827111735849212105896114032 9006 150********.4 22.1 8258 7480 9231772610360793110720840312467 8396 134********.6 33.7 8477 7572 9487783010657804911020852112848 8540 138039393740.8 47.4 8664 7651 9689791810896814911261862113141 8653 14127951026.4 22.1 7477 7150 84547406954876069903808011624 8077 12552892733.6 33.7 7670 7232 86648999817771210175818711977 8209 129389069840.8 47.4 7832 7302 8859757110049781010409827812264 8319 132********.4 22.1 6692 6692 76357077872972869079776410801 7765 11710862033.6 33.7 6857 6857 78547166898973889324785111117 7884 120668750204 940.847.473437235802272379175746295507941113777984123568855说明：① TH 为全热量（W），SH 为显热量（W）；DB 为干球温度（℃），WB 为湿球温度（℃）。
