指纹识别模组工艺流程简介

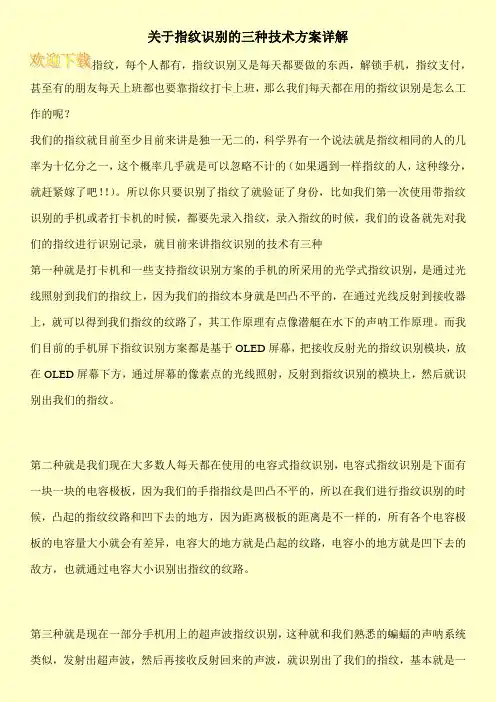

关于指纹识别的三种技术方案详解指纹，每个人都有，指纹识别又是每天都要做的东西，解锁手机，指纹支付，甚至有的朋友每天上班都也要靠指纹打卡上班，那么我们每天都在用的指纹识别是怎么工作的呢？我们的指纹就目前至少目前来讲是独一无二的，科学界有一个说法就是指纹相同的人的几率为十亿分之一，这个概率几乎就是可以忽略不计的（如果遇到一样指纹的人，这种缘分，就赶紧嫁了吧！！）。

所以你只要识别了指纹了就验证了身份，比如我们第一次使用带指纹识别的手机或者打卡机的时候，都要先录入指纹，录入指纹的时候，我们的设备就先对我们的指纹进行识别记录，就目前来讲指纹识别的技术有三种第一种就是打卡机和一些支持指纹识别方案的手机的所采用的光学式指纹识别，是通过光线照射到我们的指纹上，因为我们的指纹本身就是凹凸不平的，在通过光线反射到接收器上，就可以得到我们指纹的纹路了，其工作原理有点像潜艇在水下的声呐工作原理。

而我们目前的手机屏下指纹识别方案都是基于OLED屏幕，把接收反射光的指纹识别模块，放在OLED屏幕下方，通过屏幕的像素点的光线照射，反射到指纹识别的模块上，然后就识别出我们的指纹。

第二种就是我们现在大多数人每天都在使用的电容式指纹识别，电容式指纹识别是下面有一块一块的电容极板，因为我们的手指指纹是凹凸不平的，所以在我们进行指纹识别的时候，凸起的指纹纹路和凹下去的地方，因为距离极板的距离是不一样的，所有各个电容极板的电容量大小就会有差异，电容大的地方就是凸起的纹路，电容小的地方就是凹下去的敌方，也就通过电容大小识别出指纹的纹路。

第三种就是现在一部分手机用上的超声波指纹识别，这种就和我们熟悉的蝙蝠的声呐系统类似，发射出超声波，然后再接收反射回来的声波，就识别出了我们的指纹，基本就是一个船舶潜艇的声呐系统的究极缩小版。

那么当上门的指纹识别方案识别了我们的指纹之后，就得到了一个粗略的指纹，但是识别到指纹纹路可能会不太容易识别，所以还要进行相应的处理，让纹路更加容易识别，处理完成之后指纹识别系统，就会开始找我们的指纹上一些特征点，比如一些纹路的开头、纹路分叉的地方，或者一段的纹路作为识别特征点，到这个时候指纹识别系统就完成了指纹的录入，当我们之后再进行指纹识别操作的话，就会重复之前的操作步骤，指纹识别系统将会再次识别出指纹的特征点之后，就会和我们第一次录入的指纹特征点进行对比，只要能和第一次录入的指纹特征点对上绝大部分，就能通过指纹验证。

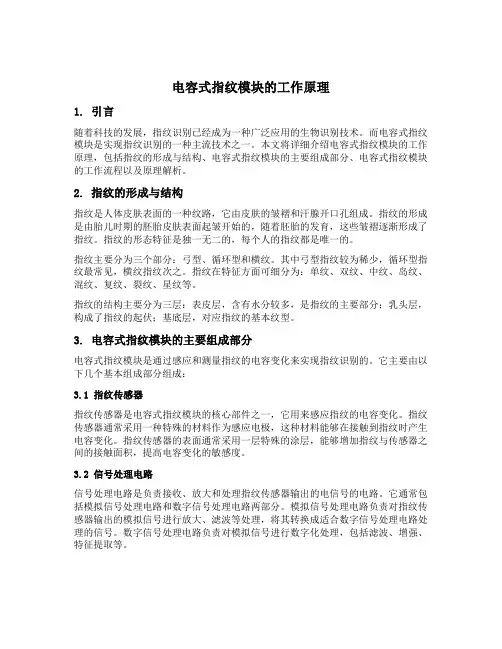

电容式指纹模块的工作原理1. 引言随着科技的发展，指纹识别已经成为一种广泛应用的生物识别技术。

而电容式指纹模块是实现指纹识别的一种主流技术之一。

本文将详细介绍电容式指纹模块的工作原理，包括指纹的形成与结构、电容式指纹模块的主要组成部分、电容式指纹模块的工作流程以及原理解析。

2. 指纹的形成与结构指纹是人体皮肤表面的一种纹路，它由皮肤的皱褶和汗腺开口孔组成。

指纹的形成是由胎儿时期的胚胎皮肤表面起皱开始的，随着胚胎的发育，这些皱褶逐渐形成了指纹。

指纹的形态特征是独一无二的，每个人的指纹都是唯一的。

指纹主要分为三个部分：弓型、循环型和横纹。

其中弓型指纹较为稀少，循环型指纹最常见，横纹指纹次之。

指纹在特征方面可细分为：单纹、双纹、中纹、岛纹、混纹、复纹、裂纹、星纹等。

指纹的结构主要分为三层：表皮层，含有水分较多，是指纹的主要部分；乳头层，构成了指纹的起伏；基底层，对应指纹的基本纹型。

3. 电容式指纹模块的主要组成部分电容式指纹模块是通过感应和测量指纹的电容变化来实现指纹识别的。

它主要由以下几个基本组成部分组成：3.1 指纹传感器指纹传感器是电容式指纹模块的核心部件之一，它用来感应指纹的电容变化。

指纹传感器通常采用一种特殊的材料作为感应电极，这种材料能够在接触到指纹时产生电容变化。

指纹传感器的表面通常采用一层特殊的涂层，能够增加指纹与传感器之间的接触面积，提高电容变化的敏感度。

3.2 信号处理电路信号处理电路是负责接收、放大和处理指纹传感器输出的电信号的电路。

它通常包括模拟信号处理电路和数字信号处理电路两部分。

模拟信号处理电路负责对指纹传感器输出的模拟信号进行放大、滤波等处理，将其转换成适合数字信号处理电路处理的信号。

数字信号处理电路负责对模拟信号进行数字化处理，包括滤波、增强、特征提取等。

3.3 控制电路与接口控制电路与接口主要负责指纹模块与外部设备之间的通信和控制。

它通常包括微处理器、存储器、通信接口等。

指纹识别算法原理指纹识别算法是一种常见的生物识别技术，用于识别个体的身份。

该算法通过将图像的特征与之前保存的指纹数据进行比较，从而确定出指纹的拥有者。

本文将分析指纹识别算法的原理，包括指纹的构成和指纹识别的处理过程。

一、指纹的构成指纹是人体表面的一种皮肤纹理，是一个由细节组成的模式，每个人都有独特的指纹。

指纹可以分为三个部分：弓形区、环形区和梳状区。

弓形区是指指纹图案开始的地方，通常是在一侧的边缘上，形状像个弓。

环形区是指指纹图案较为复杂的部分，分布在弓形区和梳状区之间，中央部分呈圆形或椭圆形。

梳状区是指指纹图案最复杂、最丰富的部分，由一些细长的刻度线组成，像一把梳子。

二、指纹识别的处理过程指纹识别处理过程一般分为四个步骤：图像获取、预处理、特征提取和匹配。

1. 图像获取指纹图像可以通过指纹扫描仪进行获取。

指纹扫描仪会将指纹图像转换为数字图像，以便进行后续的处理。

2. 预处理指纹图像需要进行一定的处理，以便提高后续的特征提取的准确性。

预处理一般包括以下几个步骤：（1）图像增强：通过增加图像的对比度、亮度和清晰度等方式，使指纹图像更加清晰。

（2）去噪：在图像获取过程中，可能会受到环境干扰，比如指纹上的水印、污渍或灰尘等，这些干扰会影响到指纹图像的清晰度，需要对其进行去噪操作。

（3）图像分割：将指纹图像分割为不同的区域，以进行后续的特征提取。

3. 特征提取指纹的特征主要包括节数、岭线、汇点等。

特征提取的目的是将指纹图像中的特征点提取出来，以便进行后续的匹配。

节数是指指纹图案上的梳状区中细长刻度线的数量。

岭线是指指纹图案上起伏的纵向线，在环形区和梳状区中数量较多。

汇点是指两根岭线的相交处，通常指在梳状区中。

4. 匹配匹配是指将待比较的指纹特征与已知的指纹特征进行比较，以确定两者之间的相似度。

匹配的方法通常有两种，一种是基于特征点进行的匹配，另一种是基于图像的整体形状进行的匹配。

基于特征点进行的匹配方法，会将待比较的指纹与已知指纹中的特征点进行对比，若特征点之间的距离相差小于一定的阈值，则判定为同一个指纹。

指纹识别技术的基本原理及过程指纹识别技术的基本原理及过程尽管指纹识别技术已经进入了民用领域，但是其工作原理其实还是比较复杂的。

与人工处理不同，生物识别技术公司不直接存储指纹的图像。

多年来，各生物识别技术公司及其研究机构研究了许多指纹识别算法(美国有关法律认为，指纹图像属于个人隐私，因此不能直接存储指纹图像)。

但各种识别算法最终都归结为在指纹图像上找到并比对指纹的特征。

这就是指纹识别技术的基本原理，即采集指纹图像并进行比对指纹特征。

指纹的特征从普遍意义上来讲，可以定义指纹的两类特征来进行指纹的验证：总体特征和局部特征。

总体特征是指那些用人眼直接就可以观察到的特征。

它包括：1、基本纹型常见的指纹图案有环型、弓型、螺旋型，其他的指纹图案都基于这三种基本图案，只是一个粗略的分类，仅仅依靠图案类型来分辨指纹是远远不够的，但通过分类可以更加便利于在大数据库中搜寻到指纹。

2、模式区(Pattern Area)模式区是包含了纹型特征的区域，即从模式区就能够分辨出指纹是属于那一种类型的。

3、核心点(Core Point)核心点位于指纹纹路的渐进中心，它用于读取指纹和比对指纹时的参考点。

4、三角点(Delta)三角点位于从核心点开始的第一个分叉点或者断点、或者两条纹路会聚处、孤立点、折转处，或者指向这些奇异点。

三角点提供了指纹纹路的计数和跟踪的开始之处。

5、式样线( Type Lines)式样线是在指纹包围模式区的纹路线开始平行的地方所出现的交叉纹路，式样线通常很短就中断了，但它的外侧线开始连续延伸。

6、纹数( Ridge Count)纹数是指模式区内指纹纹路的数量。

在计算指纹的纹。

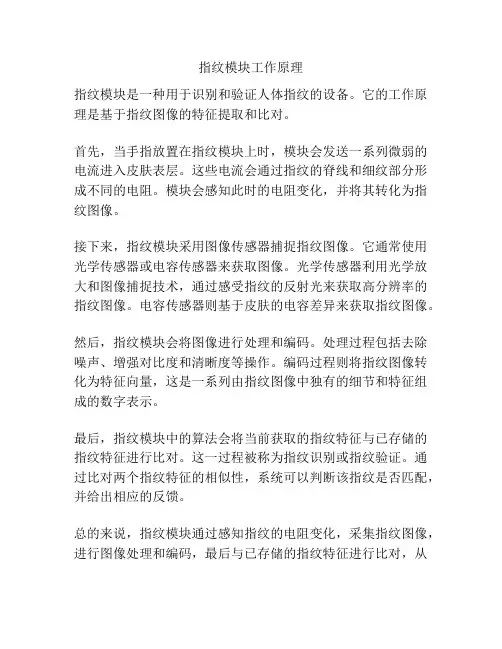

指纹模块工作原理
指纹模块是一种用于识别和验证人体指纹的设备。

它的工作原理是基于指纹图像的特征提取和比对。

首先，当手指放置在指纹模块上时，模块会发送一系列微弱的电流进入皮肤表层。

这些电流会通过指纹的脊线和细纹部分形成不同的电阻。

模块会感知此时的电阻变化，并将其转化为指纹图像。

接下来，指纹模块采用图像传感器捕捉指纹图像。

它通常使用光学传感器或电容传感器来获取图像。

光学传感器利用光学放大和图像捕捉技术，通过感受指纹的反射光来获取高分辨率的指纹图像。

电容传感器则基于皮肤的电容差异来获取指纹图像。

然后，指纹模块会将图像进行处理和编码。

处理过程包括去除噪声、增强对比度和清晰度等操作。

编码过程则将指纹图像转化为特征向量，这是一系列由指纹图像中独有的细节和特征组成的数字表示。

最后，指纹模块中的算法会将当前获取的指纹特征与已存储的指纹特征进行比对。

这一过程被称为指纹识别或指纹验证。

通过比对两个指纹特征的相似性，系统可以判断该指纹是否匹配，并给出相应的反馈。

总的来说，指纹模块通过感知指纹的电阻变化，采集指纹图像，进行图像处理和编码，最后与已存储的指纹特征进行比对，从
而实现指纹的识别和验证。

这种工作原理能够根据指纹的独特性和稳定性，提供可靠的身份认证和安全性保护。

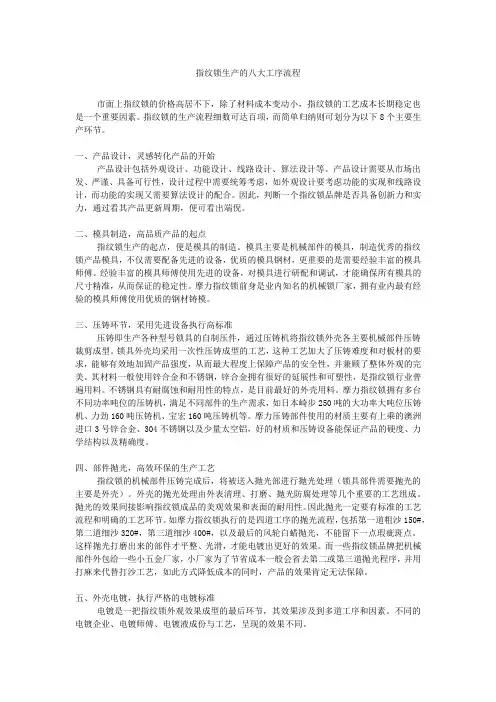

指纹锁生产的八大工序流程市面上指纹锁的价格高居不下，除了材料成本变动小，指纹锁的工艺成本长期稳定也是一个重要因素。

指纹锁的生产流程细数可达百项，而简单归纳则可划分为以下8个主要生产环节。

一、产品设计，灵感转化产品的开始产品设计包括外观设计、功能设计、线路设计、算法设计等。

产品设计需要从市场出发、严谨、具备可行性，设计过程中需要统筹考虑，如外观设计要考虑功能的实现和线路设计，而功能的实现又需要算法设计的配合。

因此，判断一个指纹锁品牌是否具备创新力和实力，通过看其产品更新周期，便可看出端倪。

二、模具制造，高品质产品的起点指纹锁生产的起点，便是模具的制造。

模具主要是机械部件的模具，制造优秀的指纹锁产品模具，不仅需要配备先进的设备，优质的模具钢材，更重要的是需要经验丰富的模具师傅。

经验丰富的模具师傅使用先进的设备，对模具进行研配和调试，才能确保所有模具的尺寸精准，从而保证的稳定性。

摩力指纹锁前身是业内知名的机械锁厂家，拥有业内最有经验的模具师傅使用优质的钢材铸模。

三、压铸环节，采用先进设备执行高标准压铸即生产各种型号锁具的自制压件，通过压铸机将指纹锁外壳各主要机械部件压铸裁剪成型。

锁具外壳均采用一次性压铸成型的工艺，这种工艺加大了压铸难度和对板材的要求，能够有效地加固产品强度，从而最大程度上保障产品的安全性，并兼顾了整体外观的完美。

其材料一般使用锌合金和不锈钢，锌合金拥有很好的延展性和可塑性，是指纹锁行业普遍用料。

不锈钢具有耐腐蚀和耐用性的特点，是目前最好的外壳用料。

摩力指纹锁拥有多台不同功率吨位的压铸机，满足不同部件的生产需求，如日本崎步250吨的大功率大吨位压铸机、力劲160吨压铸机、宝宏160吨压铸机等。

摩力压铸部件使用的材质主要有上乘的澳洲进口3号锌合金、304不锈钢以及少量太空铝，好的材质和压铸设备能保证产品的硬度、力学结构以及精确度。

四、部件抛光，高效环保的生产工艺指纹锁的机械部件压铸完成后，将被送入抛光部进行抛光处理（锁具部件需要抛光的主要是外壳）。

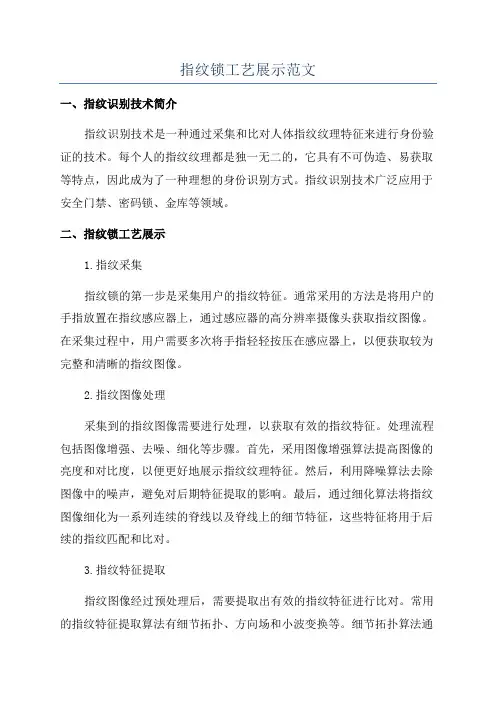

指纹锁工艺展示范文一、指纹识别技术简介指纹识别技术是一种通过采集和比对人体指纹纹理特征来进行身份验证的技术。

每个人的指纹纹理都是独一无二的，它具有不可伪造、易获取等特点，因此成为了一种理想的身份识别方式。

指纹识别技术广泛应用于安全门禁、密码锁、金库等领域。

二、指纹锁工艺展示1.指纹采集指纹锁的第一步是采集用户的指纹特征。

通常采用的方法是将用户的手指放置在指纹感应器上，通过感应器的高分辨率摄像头获取指纹图像。

在采集过程中，用户需要多次将手指轻轻按压在感应器上，以便获取较为完整和清晰的指纹图像。

2.指纹图像处理采集到的指纹图像需要进行处理，以获取有效的指纹特征。

处理流程包括图像增强、去噪、细化等步骤。

首先，采用图像增强算法提高图像的亮度和对比度，以便更好地展示指纹纹理特征。

然后，利用降噪算法去除图像中的噪声，避免对后期特征提取的影响。

最后，通过细化算法将指纹图像细化为一系列连续的脊线以及脊线上的细节特征，这些特征将用于后续的指纹匹配和比对。

3.指纹特征提取指纹图像经过预处理后，需要提取出有效的指纹特征进行比对。

常用的指纹特征提取算法有细节拓扑、方向场和小波变换等。

细节拓扑算法通过检测指纹图像中的细节特征，如分叉点和岔出点等，来提取出指纹的拓扑结构。

方向场算法通过分析指纹图像中的脊线方向，提取出指纹的方向特征。

小波变换算法则通过将指纹图像进行小波分解，提取出不同频率和尺度的特征。

4.指纹匹配与比对指纹特征提取后，需要将其与已存储在系统中的指纹模板进行匹配和比对，以确定用户的身份是否匹配。

匹配算法通常采用的是最小距离匹配或相关系数匹配。

最小距离匹配算法将采集到的指纹特征与所有的指纹模板逐一比对，找出与之最接近的模板作为匹配结果。

相关系数匹配算法则通过计算采集到的指纹特征与各个指纹模板之间的相关系数，来判断匹配的概率。

5.安全性验证指纹匹配与比对后，需要进行安全性验证，确保指纹锁的可靠性和防护性。

安全性验证通常包括防护措施、攻击测试、误识率等方面的考虑。

•指纹识别技术概述•指纹识别系统组成要素•关键技术挑战及解决方案•应用案例分析与效果评估目•未来发展趋势预测与挑战•总结回顾与展望未来前景录定义与发展历程定义发展历程应用领域及市场需求应用领域市场需求基本原理与工作流程基本原理指纹识别技术基于每个人的指纹特征都是独一无二的这一特性，通过采集指纹图像并提取特征点进行比对识别。

工作流程指纹识别系统的工作流程包括指纹采集、预处理、特征提取、比对识别等步骤。

其中，预处理环节对于提高识别准确率至关重要，包括去噪、增强、细化等操作。

光学传感器半导体传感器超声波传感器030201传感器类型及特点分析信号处理与特征提取方法预处理特征提取特征编码匹配算法与决策机制设计匹配算法常见的有点对点匹配、基于特征向量的匹配等，根据实际需求选择合适的算法。

决策机制设定阈值，当匹配分数超过阈值时，认为指纹匹配成功；否则，认为匹配失败。

性能优化通过改进算法、优化数据结构、提高计算效率等方式，提高指纹识别系统的性能和准确率。

图像质量优化策略探讨降噪处理增强图像对比度采用滤波算法对图像进行降噪，减少指纹图像中的噪点和杂质。

指纹图像增强抗干扰能力提升途径研究指纹特征提取算法优化01多模态融合技术02伪指纹防御机制03跨平台兼容性问题解决方案标准化指纹数据格式制定统一的指纹数据格式标准，便于不同平台之间的数据交换与共享。

跨平台指纹识别算法研究适用于不同操作系统和硬件平台的指纹识别算法，确保系统兼容性。

云端指纹识别服务将指纹识别功能部署在云端，通过API接口为不同平台提供指纹识别服务，实现跨平台应用。

1 2 3指纹识别成为手机标配多种解锁方式快速响应与准确识别手机解锁应用场景举例防止非法入侵指纹识别门禁系统通过识别指纹信息，有效防止非法入侵和身份冒用，提高区域安全性。

门禁系统应用广泛指纹识别技术广泛应用于门禁系统，如公司、小区、学校等场所，有效保障区域安全。

高安全性能门禁系统采用的指纹识别技术具备高安全性能，如活体检测、防复制等功能，有效杜绝安全隐患。
