【物理】中考物理欧姆定律练习题及答案及解析 一、欧姆定律选择题 1．张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法不正确的是（ ）

A. 当在导体乙的两端加上1 V的电压时，通过导体乙的电流为0.1 A B. 将甲、乙两导体并联后接到电压为3 V的电源上时，干路中的电流为0.9 A C. 通过导体甲的电流与其两端的电压成正比 D. 导体甲的电阻大于导体乙的电阻 【答案】 D 【解析】【解答】A.根据图像，当乙的电压为1V，电流为0.1A，A不符合题意； B.当甲乙并联电压为3V时，甲的电流为0.6A，乙的电流为0.3A，干路电流为0.6A+0.3A=0.9A，B不符合题意； C.根据甲的图像是过原点的直线，说明电压和电流成正比，C不符合题意； D.在图像中，导体甲乙电流相等时，甲的电压小，甲的电阻小，D符合题意。 故答案为：D. 【分析】结合电流和电压的关系图像，分析不同的电流对应的电压，结合电压和电流的大小分析电阻的大小关系。

2．如甲图所示的电路中，电源电压为8V恒定不变，R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动过程中，电压表与电流表示数的变化关系如图乙所示，根据图象信息可知，下列判断错误的是（ ）

A. R0的阻值是5Ω B. 电路的最大总功率12.8W C. R0的最小功率是1.6W D. 滑动变阻器最大阻值是35Ω 【答案】 C 【解析】【解答】解：由电路图可知，R0与R串联，电压表测变阻器R两端的电压，电流表测电路中的电流。（1）当滑动变阻器接入电路的电阻为0时，电路为R0的简单电路，电路中的电流最大，此时电路的总功率最大， 由乙图可知，电路中的最大电流I大＝1.6A， 由I＝可得，R0的阻值：

R0＝ ＝＝5Ω，A符合题意； 电路的最大总功率： P大＝UI大＝8V×1.6A＝12.8W，B符合题意；（2）当滑动变阻器接入电路的电阻最大时，电压表的示数最大，电流表的示数最小，R0的功率最小， 由乙图可知，电路中的最小电流I小＝0.2A，变阻器R两端的电压UR＝7V， 则R0的最小功率： P0小＝I小2R0＝（0.2A）2×5Ω＝0.2W，C不符合题意； 滑动变阻器的最大阻值：

R大＝ ＝＝35Ω，D符合题意。 故答案为：C。 【分析】结合电路图，理清元件的连接方式及电表的测量对象，当滑动变阻器接入电路的电阻为0时，电路中的电流最大，此时电路的功率最大，根据图象读出电路中的最大电流，根据欧姆定律求出R0的阻值，利用P=UI求出电路的最大功率；当滑动变阻器接入电路的电阻最大时，电压表的示数最大，电流表的示数最小，R0的功率最小，根据图象读出电路的最小电流和变阻器两端的电压，根据P=UI=I2R求出R0的最小功率，再利用欧姆定律求出滑动变阻器的最大阻值.

3．如图所示电路（电源电压保持不变），闭合开关S，当滑动变阻器的滑片向右端移动时，下列说法正确的是（ ）

A. 电压表示数不变，电流表示数变大 B. 电压表示数变大，电流表示数变小 C. 电压表示数变小，电流表示数变小 D. 电压表示数变大，电阻R1的电功率变大 【答案】 D 【解析】【解答】由图可知，滑动变阻器与定值电阻串联，当滑动变阻器的滑片向右移动时，滑动变阻器连入电路中的电阻变小，电路总电阻减小，而电源电压一定，由 知，电路中的电流变大，即电流表的示数变大；根据 ，电阻R1的电流增大，两端的电压也增大，根据 知，电阻R1的电功率变大，可见ABC不符合题意、D符合题意。 故答案为：D 【分析】结合电路图，理清元件的连接方式及电表的测量对象，根据滑动变阻器的滑片向

右移动时，连入电路中的电阻的变化并结合欧姆定律、电功率计算公式 分析电压表和电流表示数的变化及功率变化.

4．如图所示的电路中，当只闭合开关S1时，电流表、电压表的示数分别为I1、U1 ， 当开关S1、S2都闭合时，电流表、电压表的示数分别为I2、U2 ， 则下列关系式正确的是（ ）

A. I2=I1、U2＜U1 B. I2＞I1、U2=U1 C. I2＞I1、U2＞U1 D. I2＜I1、U2＜U1

【答案】C

【解析】【解答】解：当只闭合开关S1时，R1与R2串联，电压表测R2两端的电压U1 ， 电流表测电路中的电流I1； 当开关S1、S2都闭合时，电路为R2的简单电路，电压表测R2两端的电压U2 ， 电流表测电路中的电流I2； 因串联电路中总电阻等于各分电阻之和， 所以，电路中的总电阻变小，

由I= 可知，电路中的电流变大，即电流表的示数变大，则I2＞I1 ， 故AD错误； 由U=IR可知，R2两端的电压变大，即电压表的示数变大，则U2＞U1 ， 故B错误、C正确． 故选C． 【分析】当只闭合开关S1时，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流；当开关S1、S2都闭合时，电路为R2的简单电路，电压表测R2两端的电压，电流表测电路中的电流，根据电阻的串联判断电路中总电阻的变化，根据欧姆定律可知电路中电流的变化和R2两端的电压变化，然后得出答案． 5．地磅工作时，重物越重，电表的示数就越大。下列四幅电路图中， R′是滑动变阻器， R 是定值电阻。其中符合地磅工作原理的是（ ）

A. B. C. D. 【答案】 B 【解析】【解答】A.当物重增大时，滑片向下运动，变阻器的阻值增大，电流表的示数变小，故A不合题意； B.电阻R和变阻器R'串联，电压表测电阻R的电压；当物重增大时，滑片向下运动，变阻器阻值变小，它的电压变小；而总电压不变，因此电压表的示数变大，故B符合题意； C.电流表将滑动变阻器短路，当物重增大时，电流表的示数不变，故C不合题意； D.电压表串联在电路里，当物重增大时，电压表的示数几乎不变，故D不合题意。 故选B。 【分析】（1）当电压不变时，电阻越大，电流越小； （2）在串联电路中，电压的分配与电阻成正比，即电阻越大，电压越大； （3）当物重增大时，判断滑动变阻器的滑片的运动方向，进而得到其阻值的变化，接下来再判断电表的示数变化。

6．有两只分别标有”6V 3W“和”9V 3W“的小灯泡L1、L2 ， 不考虑温度对灯丝电阻的影响，下列说法正确的是（ ） A. L1和L2正常工作时的电流一样大 B. L1和L2串联在一起同时使用时，两灯一样亮 C. L1和L2并联在一起同时使用时，两灯消耗的功率一样大 D. 将L1串联在一个12Ω的电阻，接在电源电压为12V的电路中，L1也能正常发光 【答案】D 【解析】【解答】解： A．由P=UI可得，两灯泡正常发光时的电流分别为： I1= = =0.5A，I2= = = A， 所以两灯泡正常发光时的电流不一样，故A错误；

B．由P=UI= 可得，两灯泡的电阻分别为： R1= = =12Ω，R2= = =27Ω， 两灯泡串联时通过的电流相等，但灯泡的电阻不同，由P=I2R可知，两灯泡的实际功率不相等，亮度不同，故B错误；

C．L1和L2并联在一起同时使用时，它们两端的电压相等，但灯泡的电阻不同，由P= 可知，两灯泡消耗的电功率不相等，故C错误； D．将L1串联在一个12Ω的电阻时，电路中的总电阻R总=R1+R=12Ω+12Ω=24Ω，

电路中的电流I= = =0.5A，因电路中的电流和灯泡L1正常发光时的电流相等，所以L1能正常发光，故D正确． 故选D． 【分析】（1）灯泡正常发光时的电压和额定电压相等，根据P=UI求出两灯泡的正常发光

时的电流，然后比较两者的关系；（2）根据P=UI= 求出两灯泡的电阻，根据串联电路的电流特点和P=I2R比较两灯泡的实际功率关系，实际功率大的灯泡较亮；（3）L1和L2并联

在一起同时使用时，它们两端的电压相等，根据P= 比较两灯泡消耗的电功率关系；（4）将L1串联在一个12Ω的电阻时，根据电阻的串联和欧姆定律求出电路中的电流，然后与灯泡L1正常发光时的电流相比较判断其是否能正常发光．

7．如图所示电路中，当滑片P向右滑动时（ ）

A. 电压表示数增大，灯泡变暗 B. 电压表示数增大，灯泡变亮 C. 电压表示数减小，灯泡变暗 D. 电流表示数增大，灯泡变亮 【答案】 A 【解析】【解答】由图可知，滑动变阻器与灯泡是串联，电压表测量的是滑动变阻器两端电压，电流表测量的是整个电路中的电流， 当滑片向右滑动时，滑动变阻器的电阻变大，则电路的总电阻变大， 又知：电源电压保持不变， ∴根据欧姆定律I= 可知，电路中的电流变小，即电流表的示数变小； 又∵灯泡的阻值不变， ∴根据U灯=IR灯可知灯泡两端电压变小；

又∵灯泡的电阻不变，电流变小， 由公式P灯=I2R灯可知：灯泡的实际功率变小， ∴灯泡变暗；

又∵U滑=U﹣U灯 ， ∴可判断U滑变大．

故答案为：A。 【分析】本题考查学生对利用欧姆定律和串并联规律来解决电学题的能力。（1）会分析电路是串联还是并联。（2）利用串并联规律，找到每个用电器的电流，电压，电阻等物理量。（3）利用公式求解。

8．如图所示的电路中,电源电压不变,开关s闭合,滑片P移动到b点时,R1消耗的功率为P1;滑片P移到小中点时,R1消耗的功率为 =2:9,滑片P在b点和在中点时，R2消耗的功率之比为（ ）

A. 1:2 B. 2:5 C. 2:9 D. 4:9 【答案】D 【解析】【解答】设滑片P移到变阻器b点和中点时电路中的电流分别为I1、I2；已知

P1:P′1＝2:9,由P＝I2R可得： ，设滑动变阻器R2的最大阻值为R，滑片P在中点和在b端时,R2消耗的功率之比： × ， 故答案为：D. 【分析】根据电路图可知,电阻R1与变阻器R2串联,电压表测量R1两端电压，电流表测量电路中的电流，结合电功率的计算方法P=I2R即可求得比值.

9．如图所示，开关闭合后．当滑动变阻器滑片向某一方向滑动时，观察到灯泡变暗，该过

合集下载

(物理)初中物理欧姆定律解题技巧及练习题(含答案)及解析

(物理)初中物理欧姆定律解题技巧及练习题(含答案)及解析

（物理）初中物理欧姆定律解题技巧及练习题(含答案)及解析一、欧姆定律选择题1．如图所示，当滑片P置于中点时，小灯泡比正常发光时暗，当滑片P由中点向a端滑动时，下列说法正确的是（灯泡的电阻随温度变化）A. 电流表示数变小，小灯泡变亮B. 电压表示数变大，小灯泡变暗C. 电路消耗的总功率不变D. 电压表与电流表示数的比值变大【答案】 D【解析】【解答】解：A、当滑片P由中点向a端滑动时，滑动变阻器接入电路的电阻变小，根据公式I=可知，电路电流变大，也就是电流表示数变大，灯泡变亮，故A错误；B、变阻器接入电路的电阻变小，根据串联分压，灯泡两端电压变大，所以电压表示数变大，灯泡的实际功率变大，小灯泡变亮，故B错误C、电源电压不变，电路中的电流变大，由公式P=UI可知，电路消耗的总功率变大，故C 错误；D、小灯泡变亮，说明温度升高，此时小灯泡的电阻变大，由公式R=可知，电压表与电流表示数的比值变大，故D正确．故选D．【分析】从电路图可知，灯泡与滑动变阻器串联，电压表测量灯泡两端的电压，电流表测量电路总电流，当滑片P由中点向a端滑动时，滑动变阻器接入电路的电阻变小，根据欧姆定律可知电路电流的变化，进一步求出灯泡两端电压的变化2．如图所示是电阻甲和乙的U﹣I图象，下列说法正确的是（）A. 甲、乙两元件的电流与电压都成正比B. 乙元件是一个定值电阻且阻值大小为10ΩC. 甲、乙并联在电路中，当电源电压为2V时，电路的总电流为0.3AD. 甲、乙串联在电路中，当电路电流为0.2A时，甲的功率为0.6W【答案】 C【解析】【解答】解：AB、由图象可知，乙元件中电流与两端电压图象不是过原点直线，说明乙元件的电流与电压不成正比，即乙的电阻不是定值，故A、B错误；C、甲、乙并联在2V电源时，甲和乙电压都为2V，由图象可知，I甲=0.1A，I乙=0.2A，故干路电流I=I甲+I乙=0.1A+0.2A=0.3A，故C正确；D、甲、乙串联在电路中时，当电路电流为0.2A时，甲和乙电流都为0.2A，由图可知U甲=4V，所以甲的功率P甲=U甲I甲=4V×0.2A=0.8W，故D错误．故选C．【分析】（1）根据欧姆定律可知，电阻一定时，通过电阻的电流与两端的电压成正比，据此分析图象甲乙电阻的变化；（2）根据并联电路的电压特点结合图象读出对应的电流，再根据并联电路的电流特点得出干路电流；（3）根据串联电路的电流特点读出图象中对应的电压，根据P=UI计算甲的功率．3．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。

中考物理复习《欧姆定律计算题》专项训练(附带有参考答案)

中考物理复习《欧姆定律计算题》专项训练(附带有参考答案)

中考物理复习《欧姆定律计算题》专项训练（附带有参考答案)学校:___________班级：___________姓名：___________考号：___________1．真真同学设计了一款弹力秤，用来测量某段时间的降雨量。

其原理如图甲所示，它主要由轻质弹簧，杠杆OAB ，压力传感器R （电阻值随所受压力的大小发生变化的变阻器）和显示压力大小的仪器A （实质是电流表）等关键元件构成，其中OA∶OB=1∶2，已知压力传感器的电阻R 与它所受的压杆压力F 的关系如图乙所；。

电源电压为6V 且保持不变，真真将一个质量为600g ，棱长为10cm 的实心正方体木块悬挂在弹簧下端，静止时木块下表面距离空烧杯底正上方4cm 处，若烧杯底面积为300cm 2，轻质弹簧自然状态时长度为10cm ，且弹簧每受到1N 的力时长度变化0.5cm ，杠杆始终水平。

当水槽内收集一些水时；（1）弹簧恰好处于自然状态，求此时通过仪器A 的电流；（2）若仪器A 示数为0.2A 时，求物体排开水的体积V 排；（3）仪器A 示数为0.2A 时，求水槽中水的总质量。

2．如图甲所示是小华同学设计的一种测定油箱内油量的装置，其中其中0R 为定值电阻，R 为压敏电阻，其阻值随所受压力变化的图像如图乙所示。

油量表由量程为03V 的电压表改装而成。

已知油箱重80N ，压敏电阻R 能够承受的最大压力为800N 。

电源电压保持6V 不变。

（g 取10N/kg ）（1）若压敏电阻与油箱的接触面积是42410m -⨯，则压敏电阻能承受的最大压强为多大？（2）压敏电阻受到压力最大时油箱内汽油的质量多大？若油箱内油的密度为30.8g/cm ，此时油箱内油的体积是多少立方米？（3）若压敏电阻受到最大压力时，电压表的示数达到最大值，则定值电阻0R阻值为多大？（4）若电压表示数为2V，此时油箱内油的重力是多少牛顿。

3．某同学设计了一个测量身高和体重的电路，其原理如图甲所示。

(物理)中考物理欧姆定律专项训练及答案含解析

(物理)中考物理欧姆定律专项训练及答案含解析

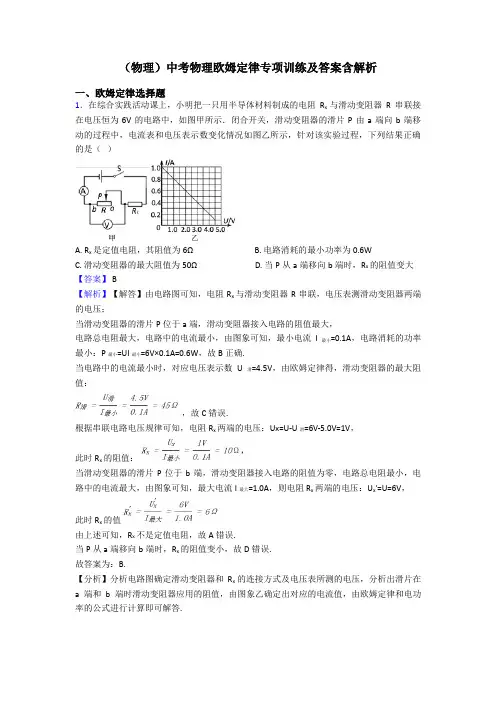

（物理）中考物理欧姆定律专项训练及答案含解析一、欧姆定律选择题1．在综合实践活动课上，小明把一只用半导体材料制成的电阻R x与滑动变阻器R串联接在电压恒为6V的电路中，如图甲所示．闭合开关，滑动变阻器的滑片P由a端向b端移动的过程中，电流表和电压表示数变化情况如图乙所示，针对该实验过程，下列结果正确的是（）A. R x是定值电阻，其阻值为6ΩB. 电路消耗的最小功率为0.6WC. 滑动变阻器的最大阻值为50ΩD. 当P从a端移向b端时，R x的阻值变大【答案】 B【解析】【解答】由电路图可知，电阻R x与滑动变阻器R串联，电压表测滑动变阻器两端的电压；当滑动变阻器的滑片P位于a端，滑动变阻器接入电路的阻值最大，电路总电阻最大，电路中的电流最小，由图象可知，最小电流I最小=0.1A，电路消耗的功率最小：P最小=UI最小=6V×0.1A=0.6W，故B正确.当电路中的电流最小时，对应电压表示数U滑=4.5V，由欧姆定律得，滑动变阻器的最大阻值：，故C错误.根据串联电路电压规律可知，电阻R x两端的电压：Ux=U-U滑=6V-5.0V=1V，此时R x的阻值：当滑动变阻器的滑片P位于b端，滑动变阻器接入电路的阻值为零，电路总电阻最小，电路中的电流最大，由图象可知，最大电流I最大=1.0A，则电阻R x两端的电压：U x′=U=6V，此时R x的值由上述可知，R x不是定值电阻，故A错误.当P从a端移向b端时，R x的阻值变小，故D错误.故答案为：B.【分析】分析电路图确定滑动变阻器和R x的连接方式及电压表所测的电压，分析出滑片在a端和b端时滑动变阻器应用的阻值，由图象乙确定出对应的电流值，由欧姆定律和电功率的公式进行计算即可解答.2．如图甲所示，电源电压恒为12V，闭合开关S，当滑片P在a端时，电流表示数为0.1A，R2消耗的电功率为1W；图乙、丙分别是变阻器滑片P从a端滑到b端的过程中两组物理量的关系图象，则（）A. 滑片P在 a 端时，R1的阻值为20Ω、消耗的电功率为2WB. 滑片P在b端时，电路消耗的总功率为1.2WC. 图乙反映的是电压表与电流表示数的关系D. 图丙反映的 R2 与 R1 的电功率比值 k 与 R2 的关系【答案】 D【解析】【解答】解：由图知，两电阻串联，电压表测R2的电压，电流表测电路中的电流，当滑片P在a端时，电流表示数为0.1A，R2消耗的电功率为1W，根据串联电路电流的规律及P＝I2R，故R滑大＝＝＝100Ω；AC、P在a端时，变阻器连入电路中的电阻最大，由分压原理，R2的电压最大，即电压表示数最大，电路中的电流最小；P滑到b端时，变阻器连入电路中的电阻为0，R2的电压为0，电路中的电流最大，故乙图反映的是变阻器的电流随电压的变化关系，即电流表与电压表示数的关系，C选项中，因果关系搞反了，C不符合题意；当 P在a端时，由图乙知，电压表示数为10V，根据串联电路电压的规律，R1的电压为：U1＝12V﹣10V＝2V，根据分压原理，＝，R1＝ R滑大＝×100Ω＝20Ω；R1消耗的电功率为：P1＝＝＝0.2W，A不符合题意；B、滑片P在b端时，电路中的电流为0.6A，电路消耗的总功率为：P＝UI＝12V×0.6A＝7.2W；B不符合题意；D、根据串联电路电流的规律及P＝I2R，R2 与 R1 的电功率比值：k＝＝，将R1＝20Ω代入得：k＝，即k与R2成正比，为过原点的直线，当R2＝100Ω时，k＝5，即图丙反映的是R2与R1的电功率比值k 与R2的关系，D符合题意。
