高压气体排空时间计算公式在工业生产中,高压气体的使用是非常普遍的,它们被用于各种各样的应用,包括气动工具、气动系统、压缩空气系统等。
然而,由于高压气体的特性,它们在使用过程中需要经常进行排空,以确保系统的安全和稳定运行。
因此,计算高压气体排空时间是非常重要的。
高压气体排空时间的计算涉及到多个因素,包括系统的容积、压力、温度等。
一般来说,高压气体排空时间可以通过以下公式来计算:T = (V P) / (C Q)。
其中,T表示排空时间,V表示系统的容积,P表示系统的压力,C表示气体的流量系数,Q表示排空速度。
在实际应用中,这个公式可以帮助工程师和技术人员快速准确地计算出高压气体的排空时间,从而合理安排工作计划,确保系统的正常运行。
首先,我们来看一下系统的容积对排空时间的影响。
系统的容积是指系统内部的空间大小,它对排空时间有着直接的影响。
一般来说,系统的容积越大,排空时间就会越长。
这是因为在排空过程中,需要将系统内的气体全部排出,而容积越大,需要排出的气体就越多,排空时间自然就会增加。
其次,系统的压力也是影响排空时间的重要因素。
一般来说,系统的压力越高,排空时间就会越长。
这是因为在高压气体的情况下,气体分子之间的相互作用力更大,排空的难度也就更大,因此需要更长的时间来完成排空过程。
另外,气体的流量系数也是影响排空时间的重要因素。
气体的流量系数是指单位时间内通过系统的气体流量,它对排空时间也有着直接的影响。
一般来说,流量系数越大,排空时间就会越短,因为单位时间内通过系统的气体流量更大,排空的速度也就更快。
最后,排空速度也是影响排空时间的因素之一。
排空速度是指单位时间内排空的气体量,它与气体的流量系数有着密切的关系。
一般来说,排空速度越大,排空时间就会越短,因为单位时间内排空的气体量更多,排空的速度也就更快。
综上所述,高压气体排空时间的计算公式涉及到系统的容积、压力、流量系数和排空速度等多个因素。
通过合理地计算和分析这些因素,可以帮助工程师和技术人员快速准确地计算出高压气体的排空时间,从而合理安排工作计划,确保系统的正常运行。

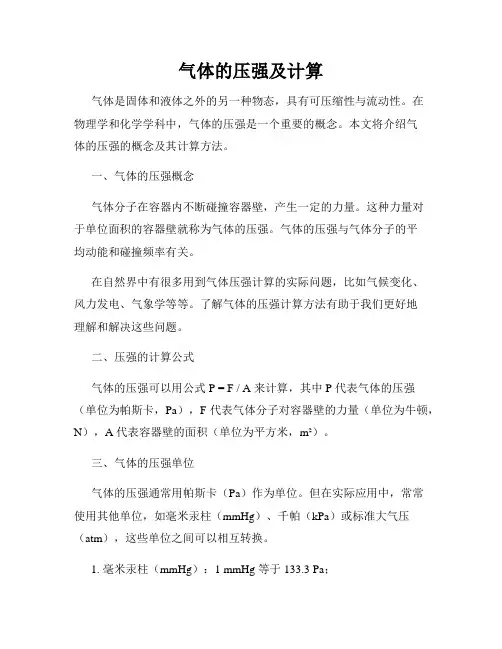

气体的压强及计算气体是固体和液体之外的另一种物态,具有可压缩性与流动性。
在物理学和化学学科中,气体的压强是一个重要的概念。
本文将介绍气体的压强的概念及其计算方法。
一、气体的压强概念气体分子在容器内不断碰撞容器壁,产生一定的力量。
这种力量对于单位面积的容器壁就称为气体的压强。
气体的压强与气体分子的平均动能和碰撞频率有关。
在自然界中有很多用到气体压强计算的实际问题,比如气候变化、风力发电、气象学等等。
了解气体的压强计算方法有助于我们更好地理解和解决这些问题。
二、压强的计算公式气体的压强可以用公式 P = F / A 来计算,其中 P 代表气体的压强(单位为帕斯卡,Pa),F 代表气体分子对容器壁的力量(单位为牛顿,N),A 代表容器壁的面积(单位为平方米,m²)。
三、气体的压强单位气体的压强通常用帕斯卡(Pa)作为单位。
但在实际应用中,常常使用其他单位,如毫米汞柱(mmHg)、千帕(kPa)或标准大气压(atm),这些单位之间可以相互转换。
1. 毫米汞柱(mmHg):1 mmHg 等于 133.3 Pa;2. 千帕(kPa):1 kPa 等于 1000 Pa;3. 标准大气压(atm):1 atm 约等于 101325 Pa。
四、气体的压强计算实例现在我们通过一个实际问题来进行压强的计算:假设有一容器体积为 0.5 m³,内充满了气体。
气体分子对容器壁施加的压力为 1000 N。
求气体在容器内的压强。
首先我们需要计算容器壁的面积。
假设容器的形状是长方体,长、宽、高分别为 L、W、H,则容器壁的面积可以计算为:A = 2(LW + LH + WH)。
假设容器的长、宽、高分别为 1m、1m、0.5m,则容器壁的面积 A = 2(1×1 + 1×0.5 + 1×0.5) = 4 m²。
将已知数据带入压强的计算公式 P = F / A,即可得到压强:P = 1000N / 4m² = 250 Pa。
真空计算公式1、玻义尔定律体积V,压强P,P·V=常数一定质量的气体,当温度不变时,气体的压强与气体的体积成反比。
即P1/P2=V2/V12、盖·吕萨克定律当压强P不变时,一定质量的气体,其体积V与绝对温度T成正比:V1/V2=T1/T2=常数当压强不变时,一定质量的气体,温度每升高(或P降低)1℃,则它的体积比原来增加(或缩小)1/273。
3、查理定律当气体的体积V保持不变,一定质量的气体,压强P与其绝对温度T成正比,即:P1/P2=T1/T2在一定的体积下,一定质量的气体,温度每升高(或降低)1℃,它的压强比原来增加(或减少)1/273。
4、平均自由程:λ=(5×10-3)/P (cm)5、抽速:S=dv/dt (升/秒)或 S=Q/PQ=流量(托·升/秒) P=压强(托) V=体积(升) t=时间(秒)6、通导:C=Q/(P2-P1) (升/秒)7、真空抽气时间:对于从大气压到1托抽气时间计算式:t=8V/S (经验公式)V为体积,S为抽气速率,通常t在5~10分钟内选择。
8、维持泵选择:S维=S前/109、扩散泵抽速估算:S=3D2 (D=直径cm)10、罗茨泵的前级抽速:S=(0.1~0.2)S罗 (l/s)11、漏率:Q漏=V(P2-P1)/(t2-t1)Q漏-系统漏率(mmHg·l/s)V-系统容积(l)P1-真空泵停止时系统中压强(mmHg)P2-真空室经过时间t后达到的压强(mmHg)t-压强从P1升到P2经过的时间(s)12、粗抽泵的抽速选择:S=Q1/P预 (l/s)S=2.3V·lg(Pa/P预)/tS-机械泵有效抽速Q1-真空系统漏气率(托·升/秒)P预-需要达到的预真空度(托)V-真空系统容积(升)t-达到P预时所需要的时间Pa-大气压值(托)13、前级泵抽速选择:排气口压力低于一个大气压的传输泵如扩散泵、油增压泵、罗茨泵、涡轮分子泵等,它们工作时需要前级泵来维持其前级压力低于临界值,选用的前级泵必须能将主泵的最大气体量排走,根据管路中,各截面流量恒等的原则有:PnSg≥PgS 或Sg≥Pgs/PnSg-前级泵的有效抽速(l/s)Pn-主泵临界前级压强(最大排气压强)(l/s)Pg-真空室最高工作压强(托)S-主泵工作时在Pg时的有效抽速。
真空系统抽气时间的计算1.真空系统的抽气方程真空系统的任务就是抽除被抽容器中的各种气体。
我们可以把被抽容器中所产生的各种气体的流量称为真空系统的气体负荷。
那么真空系统的气体负荷究竟来自哪些方面呢或者说真空室内究竟有哪些气源呢?总起来说,可以归纳为下述几个方面:(1)被抽容器内原有的空间大气,若容器的容积为Vm3,抽气初始压强为P o Pa,则容器内原有的大气量为VP0Pa·m3;(2)被抽容器内一旦被抽空,暴露于真空下的各种材料构件的表面就将把原来在大气压下所吸收和吸附的气体解析出来,这部分气体来源我们称之为放气,单位时间内的放气流量可以用Q f Pa·m3/s来示;实验表明,材料表面单位时间内单位表面积的放气率q可以用式(27)的经验公式来计算。
真空室内暴露于真空下的构件表面,可能有多种材料。
所以总的表面放气流量Q f为式(49)。
(3)大气通过容器壁结构材料向真空室内渗透的气体流量,以Q s Pa·m3/s表示。
渗透的气流量即是大气通过容器壁结构材料扩散到容器中的气体流量。
气体的这种渗透是有选择性的,例如:氢只有分离为原子才能透过钯、铁、镍和铝;氢对钢的渗透将随钢中含碳量的增加而增加。
氦分子能透过玻璃。
氢、氮、氧和氩、氖、氦能透过透明的石英。
一切气体都能透过有机聚合物,如橡胶、塑料等。
但是所有的隋性气体都不能透过金属。
除了有选择性之外,渗透气流量Q s还与温度、气体的分压强有关。
在材料种类、温度和气体分压强确定时,渗透气流量Q s是个微小的定值。
(4)液体或固体蒸发的气体流量Q Z Pa·m3/s。
空气中水分或工艺中的液体在真空状态下蒸发出来,这是在低真空范围内常常发生的现象。
在高真空条件下,特别是在高温装置中,固体和液体都有一定的饱和蒸气压。
当温度一定时,材料的饱和蒸气压是一定的,因而蒸发的气流量也是个常量。
(5)大气通过各种真空密封的连接处,通过各种漏隙通道泄漏进入真空室的漏气流量Q L Pa·m3/s。
