基于ANSYS软件的硫化矿石堆温度场数值模拟

冻结法温度场ansys数值模拟及模型的优化设计一、引言在现代工业生产中，温度场的控制和优化设计是至关重要的。

其中，冻结法温度场数值模拟技术是一种常用的手段。

本文将从以下几个方面进行探讨：什么是冻结法温度场数值模拟？为什么需要进行冻结法温度场数值模拟？如何进行冻结法温度场数值模拟？以及如何对模型进行优化设计？二、什么是冻结法温度场数值模拟？冻结法温度场数值模拟是指通过计算机仿真技术，对物体表面或内部的温度分布进行预测和分析的过程。

该方法通常采用有限元分析方法（FEM）或有限差分法（FDM）等数值计算方法，通过建立物理模型和数学模型，求解各节点或单元上的温度分布，并最终得到整个物体的温度场分布图。

三、为什么需要进行冻结法温度场数值模拟？1. 产品质量控制在生产过程中，产品质量往往受到工艺参数和环境条件等因素的影响。

通过对产品表面或内部的温度分布进行预测和分析，可以及时发现问题并采取相应的措施，从而保证产品质量的稳定性和一致性。

2. 工艺优化设计通过冻结法温度场数值模拟，可以对工艺参数进行优化设计。

例如，在热处理过程中，通过对加热时间、温度等参数进行模拟分析，可以确定最佳的工艺参数组合，以达到最佳的加工效果和经济效益。

3. 节约成本通过冻结法温度场数值模拟，可以减少试验次数和材料消耗量，从而降低生产成本。

同时，在产品设计阶段就能够预测和分析产品表面或内部的温度分布，从而避免在后期生产过程中出现不必要的问题。

四、如何进行冻结法温度场数值模拟？1. 建立物理模型首先需要建立物理模型，并确定所需的计算范围和边界条件。

例如，在热处理过程中需要确定加热器、加热时间、加热温度等参数，并将其转化为计算机可识别的数学模型。

2. 建立数学模型建立数学模型是冻结法温度场数值模拟的关键步骤。

数学模型通常采用有限元分析方法（FEM）或有限差分法（FDM）等数值计算方法。

在建立数学模型时，需要考虑物体的形状、材料特性、边界条件等因素。

ANSYS计算温度场及应力场在ANSYS中计算温度场需要考虑的因素有很多，比如热源、热传导、边界条件等。

首先，我们需要在ANSYS中建立一个三维模型，包括几何形状、材料属性和初始条件。

然后，我们可以选择合适的求解器，比如热传导方程求解器，来解决温度场的传导问题。

在建立模型时，需要给定材料的热导率和密度等属性，这些参数可以通过实验测量或者文献资料获得。

对于复杂的几何形状，可以使用ANSYS 的建模工具，比如CAD软件，将实际的几何形状导入到ANSYS中。

然后，我们需要给定边界条件，比如边界上的温度和热通量。

这些条件可以通过实验测量或者根据实际情况进行估计。

在设置好模型后，我们可以选择求解器来解决温度场的传导问题。

ANSYS提供了多种求解器，包括有限元法、有限差分法和有限体积法等。

这些方法可以根据不同的情况选择合适的求解器，并通过迭代计算来获得温度场的分布。

在计算完温度场后，我们可以使用ANSYS的后处理工具来分析和可视化结果。

例如，可以绘制温度云图、温度剖面和温度梯度图，以展示温度场的分布情况。

此外，还可以计算温度场的平均值、最大值和最小值等统计量，以评估系统的性能和安全性。

另外，ANSYS还可以用于计算应力场。

在计算应力场时，需要考虑的因素包括材料的应变-应力关系、加载条件和几何形状等。

首先，我们需要在ANSYS中建立一个三维模型，包括几何形状、材料属性和初始条件。

然后，选择合适的求解器，比如有限元法求解器，来解决应力场的静力学问题。

在建立模型时，需要给定材料的弹性模量、泊松比和密度等属性。

这些参数可以通过实验测量或者文献资料获得。

对于复杂的几何形状，可以使用ANSYS的建模工具，比如CAD软件，将实际的几何形状导入到ANSYS 中。

然后，我们需要给定加载条件，比如施加在模型上的力和边界约束。

这些条件可以根据实际情况进行估计。

在设置好模型后，我们可以选择求解器来解决应力场的静力学问题。

ANSYS提供了多种求解器，包括有限元法、边界元法和模态分析等。

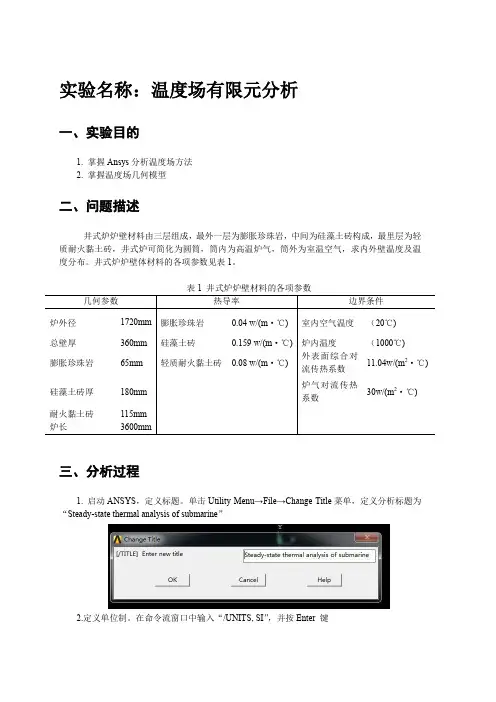

实验名称：温度场有限元分析一、实验目的1. 掌握Ansys分析温度场方法2. 掌握温度场几何模型二、问题描述井式炉炉壁材料由三层组成，最外一层为膨胀珍珠岩，中间为硅藻土砖构成，最里层为轻质耐火黏土砖，井式炉可简化为圆筒，筒内为高温炉气，筒外为室温空气，求内外壁温度及温度分布。

井式炉炉壁体材料的各项参数见表1。

表1 井式炉炉壁材料的各项参数三、分析过程1. 启动ANSYS，定义标题。

单击Utility Menu→File→Change Title菜单，定义分析标题为“Steady-state thermal analysis of submarine”2.定义单位制。

在命令流窗口中输入“/UNITS, SI”，并按Enter 键3. 定义二维热单元。

单击Main Menu→Preprocessor→Element Type→Add/Edit/Delete 菜单，选择Quad 4node 55定义二维热单元PLANE554.定义材料参数。

单击Main Menu→Preprocessor→Material Props→Material Models菜单5. 在右侧列表框中依次单击Thermal→Conductivity→Isotropic，在KXX文本框中输入膨胀珍珠岩的导热系数0.04，单击OK。

6. 重复步骤4和5分别定义硅藻土砖和轻质耐火黏土砖的导热系数为0.159和0.08，点击Material新建Material Model菜单。

7.建立模型。

单击Main Menu→Preprocessor→Modeling→Create→Areas→Circle→By Dimensions菜单。

在RAD1文本框中输入0.86，在RAD2文本框中输入0.86-0.065，在THERA1文本框中输入-3，在THERA2文本框中输入3，单击APPL Y按钮。

8.重复第7步，输入RAD1=0.86-0.065，RAD2=0.86-0.245，单击APPL Y；输入RAD1=0.86-0.245，RAD2=0.86-0.36，单击OK。
