TBM法隧洞混凝土衬砌管片预制施工工法TBM法隧洞混凝土衬砌管片预制施工工法一、前言隧洞工程是地下工程中的一种重要形式，经过多年的发展，各种隧洞施工方法不断涌现。
TBM法是一种高效、安全、环保的隧洞施工方法，在工程实践中得到了广泛应用。
本文将详细介绍TBM法隧洞混凝土衬砌管片预制施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施和经济技术分析，并给出一个实际工程实例。
二、工法特点TBM法隧洞混凝土衬砌管片预制施工工法具有以下几个特点：1. 高效快速：TBM法能够在较短时间内完成大量施工，施工速度快。
2. 精确度高：TBM法隧洞施工精度高，可以保证隧洞的准确尺寸和形状。
3. 环保节能：TBM法可以减少对周边环境的影响，减少噪音、振动和土壤沉降等问题。
4. 作业安全：TBM法能够明显减少作业人员的伤害风险，提高工作安全性。
5. 施工质量稳定：TBM法施工质量稳定可靠，能够保证隧洞的使用寿命和安全性。
三、适应范围TBM法隧洞混凝土衬砌管片预制施工工法适用于各种地质条件和隧洞类型，包括软土、弱固结土、岩石等，广泛应用于地铁、公路、铁路及水利等工程领域。
与实际工程之间的联系如下：1. 隧洞工程设计：首先根据隧洞设计要求确定管片尺寸和数量，编制详细的施工方案。
2.地面预制管片：在地面的预制厂中，根据设计要求和施工方案，生产混凝土管片，进行质量检测。
3. TBM机械推进：将预制的管片运送至施工现场，在TBM机械的推进下，将管片依次安装到隧洞中。
4. 推进过程管片连接：在TBM机械推进的过程中，将管片连接固定，保证隧洞的连续完整。
5. 管片衬砌固化：在管片安装完成后，进行混凝土灌浆，使管片与地壳形成坚固的衬砌结构。
6. 管片防渗措施：在衬砌完成后，进行防渗处理，确保隧洞的密封性。
五、施工工艺1. 准备工作：包括现场勘测、施工图纸编制、材料采购等。
2. 管片预制：地面预制管片，包括模具制作、混凝土制备、浇注、养护等工序。

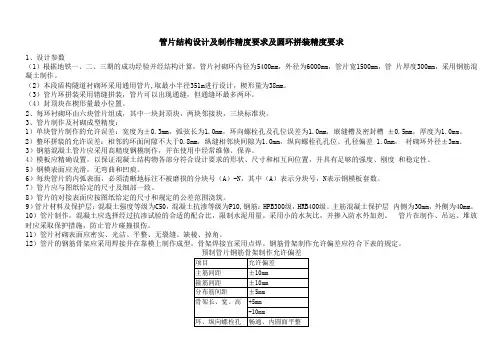

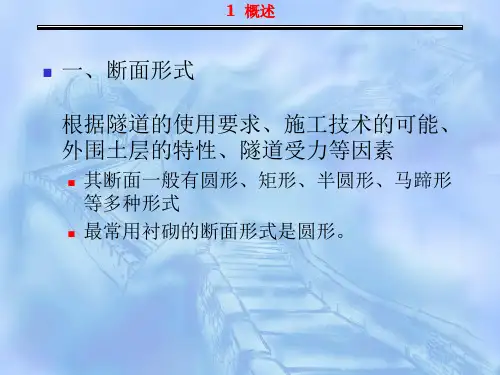

管片结构设计及制作精度要求及圆环拼装精度要求1、设计参数（1）根据地铁一、二、三期的成功经验并经结构计算，管片衬砌环内径为5400mm，外径为6000mm，管片宽1500mm，管片厚度300mm，采用钢筋混凝土制作。
（2）本段盾构隧道衬砌环采用通用管片,取最小半径351m进行设计，楔形量为38mm。
（3）管片环拼装采用错缝拼装，管片可以出现通缝，但通缝环最多两环。
（4）封顶块在楔形量最小位置。
2、每环衬砌环由六块管片组成，其中一块封顶块，两块邻接块，三块标准块。
3、管片制作及衬砌成型精度：1）单块管片制作的允许误差：宽度为±0.3mm，弧弦长为1.0mm，环向螺栓孔及孔位误差为1.0mm，嵌缝槽及密封槽±0.5mm，厚度为1.0mm。
2）整环拼装的允许误差：相邻的环面间隙不大于0.8mm，纵缝相邻块间隙为1.0mm，纵向螺栓孔孔位、孔径偏差 1.0mm，衬砌环外径±3mm。
3）钢筋混凝土管片应采用高精度钢模制作，并在使用中经常维修、保养。
4）模板应精确设置，以保证混凝土结构物各部分符合设计要求的形状、尺寸和相互间位置，并具有足够的强度、刚度和稳定性。
5）钢模表面应光滑，无弯曲和凹痕。
6）每块管片的内弧表面，必须清晰地标注不被磨损的分块号（A）-N，其中（A）表示分块号，N表示钢模板套数。
7）管片应与图纸给定的尺寸及细部一致。
8）管片的对接表面应按图纸给定的尺寸和规定的公差范围浇筑。
9）管片材料及保护层：混凝土强度等级为C50，混凝土抗渗等级为P10,钢筋：HPB300级，HRB400级。
主筋混凝土保护层内侧为30mm，外侧为40mm。
10）管片制作，混凝土应选择经过抗渗试验的合适的配合比，限制水泥用量。
采用小的水灰比，并掺入防水外加剂。
管片在制作、吊运、堆放时应采取保护措施，防止管片碰撞损伤。
11）管片衬砌表面应密实、光洁、平整、无裂缝、缺棱、掉角。
12）管片的钢筋骨架应采用焊接并在靠模上制作成型，骨架焊接宜采用点焊。
预制混凝土衬砌管片1 范围本文件规定了预制混凝土衬砌管片(以下简称“管片”)的分类、形状与规格、标记、原材料、一般要求、技术要求、试验方法、检验规则、标志与出厂证明书、贮存、运输等。
本文件适用于以钢筋、混凝土为主要原材料制成的适用于轨道交通、公路、铁路、水工、市政、油气、电力等隧道工程以及城市地下综合管廊用的预制混凝土衬砌管片。
2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 175 通用硅酸盐水泥GB/T 1499.1 钢筋混凝土用钢第1部分：热轧光圆钢筋GB/T 1499.2 钢筋混凝土用钢第2部分：热轧带肋钢筋GB/T 1596 用于水泥和混凝土中的粉煤灰GB 8076 混凝土外加剂GB/T 14684 建设用砂GB/T 14685 建设用卵石、碎石GB/T 18046 用于水泥和混凝土中的粒化高炉矿渣粉GB/T 21120 水泥混凝土和砂浆用合成纤维GB/T 23265 水泥混凝土和砂浆用短切玄武岩纤维GB/T 38143 水泥混凝土和砂浆用耐碱玻璃纤维GB/T 39147 混凝土用钢纤维GB 50010 混凝土结构设计规范GB/T 50080 普通混凝土拌合物性能试验方法标准GB/T 50081 混凝土物理力学性能试验方法标准GB/T 50082普通混凝土长期性能和耐久性能试验方法标准GB/T 50107 混凝土强度检验评定标准GB 50119 混凝土外加剂应用技术规范GB/T 50146 粉煤灰混凝土应用技术规范GB 50164 混凝土质量控制标准GB/T 50476 混凝土结构耐久性设计规范JC/T 2030 预制混凝土衬砌管片生产工艺技术规程JC/T 2351 预制混凝土衬砌管片安全生产规范JG/T 3064 钢纤维混凝土JGJ 55 普通混凝土配合比设计规程JGJ 63 混凝土用水标准JGJ/T 221 纤维混凝土应用技术规程3 术语和定义下列术语和定义适用于本文件。
