不锈钢复合板的焊接
不锈钢复合板是由复层〔不锈钢〕和基层〔碳钢、低合金钢等〕复合轧制而成的双金属，由复层保证耐蚀性能，强度主要靠基层获得，这样可以节约大量不锈钢，具有良好的经济价值。不锈钢复合板由于具有良好的综合性能和价格上风，在石油化工、食品产业等领域得到日益广泛的应用。不锈钢复合板焊接既不同于不锈钢，也不同于碳钢或低合金钢，而有其特点和难点。
一、不锈钢复合板的焊接特点
从设计角度考虑，不锈钢复合板的基层主要是保证强度，复层主要是保证其耐蚀性能，中间增加的过渡层只是焊接工艺的需要。为了保证复合钢板不失往其原有的综合性能，需要对基层和复层分别焊接。除了基层和复层的焊接外，还有过渡层焊接的题目，这是不锈钢复合板焊接的主要特点。复层焊缝和基层焊缝之问，以及复层焊缝与基层母材交界处宜采用过渡焊缝。基层和复层的过渡层焊接是不锈钢复合板焊接的关键。
二、不锈钢复合板焊接技术要点
1．焊接方法的选择
焊接不锈钢复合板时，基层大都采用焊条电弧焊。对于直径大、厚度大的不锈钢复合板产品，基层也可以采用埋弧焊。基层采用埋弧焊的优越性是多方面的：生产效率高、焊缝质量优、外表成形美观、劳动条件好、节省焊接材料和电能。过渡层和复层焊接，最常用的方法是焊条电弧焊。
2．焊接工艺评定
GBl501998?钢制压力容器?规定，但凡新材料、新焊接工艺均应进行焊接工艺评定。焊接工艺评定应以可靠的钢材焊接性能试验为依据，并在产品焊接之前完成。不锈钢复合板能否通过焊接工艺评定，是不锈钢复合板焊接的关键所在。目前，不锈钢复合板的焊接工艺评定应按照JB4708～2000?钢制压力容器焊接工艺评定?附录A〔标准的附录〕“不锈钢复合钢焊接工艺评定〞进行，并遵守该标准正文的有关规定。
3．焊接材料的选择
不锈钢复合板的焊接材料按照JB／T4709—2000?钢制压力容器焊接规程?正文和附录A〔标准的附录〕“不锈钢复合钢焊接规程〞表A1推荐选用。

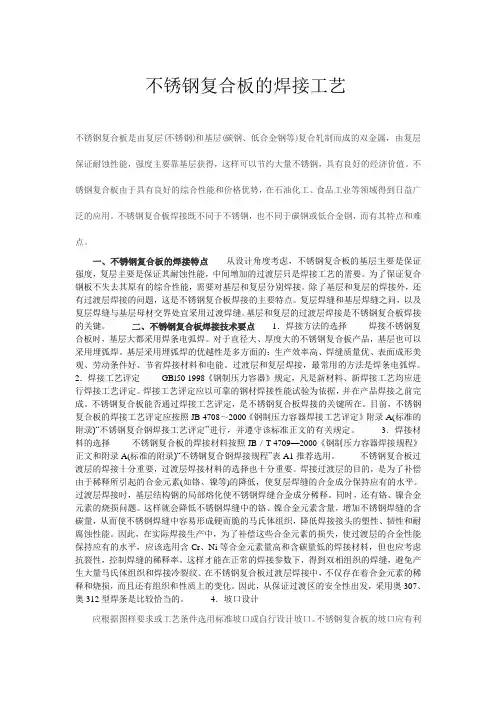

不锈钢复合板的焊接工艺
不锈钢复合板是由复层(不锈钢)和基层(碳钢、低合金钢等)复合轧制而成的双金属，由复层保证耐蚀性能，强度主要靠基层获得，这样可以节约大量不锈钢，具有良好的经济价值。不锈钢复合板由于具有良好的综合性能和价格优势，在石油化工、食品工业等领域得到日益广泛的应用。不锈钢复合板焊接既不同于不锈钢，也不同于碳钢或低合金钢，而有其特点和难点。
一、不锈钢复合板的焊接特点 从设计角度考虑，不锈钢复合板的基层主要是保证强度，复层主要是保证其耐蚀性能，中间增加的过渡层只是焊接工艺的需要。为了保证复合钢板不失去其原有的综合性能，需要对基层和复层分别焊接。除了基层和复层的焊接外，还有过渡层焊接的问题，这是不锈钢复合板焊接的主要特点。复层焊缝和基层焊缝之问，以及复层焊缝与基层母材交界处宜采用过渡焊缝。基层和复层的过渡层焊接是不锈钢复合板焊接的关键。 二、不锈钢复合板焊接技术要点 1．焊接方法的选择 焊接不锈钢复合板时，基层大都采用焊条电弧焊。对于直径大、厚度大的不锈钢复合板产品，基层也可以采用埋弧焊。基层采用埋弧焊的优越性是多方面的：生产效率高、焊缝质量优、表面成形美观、劳动条件好、节省焊接材料和电能。过渡层和复层焊接，最常用的方法是焊条电弧焊。
2．焊接工艺评定 GBl50 1998《钢制压力容器》规定，凡是新材料、新焊接工艺均应进行焊接工艺评定。焊接工艺评定应以可靠的钢材焊接性能试验为依据，并在产品焊接之前完成。不锈钢复合板能否通过焊接工艺评定，是不锈钢复合板焊接的关键所在。目前，不锈钢复合板的焊接工艺评定应按照JB 4708～2000《钢制压力容器焊接工艺评定》附录A(标准的附录)“不锈钢复合钢焊接工艺评定”进行，并遵守该标准正文的有关规定。 3．焊接材料的选择 不锈钢复合板的焊接材料按照JB／T 4709—2000《钢制压力容器焊接规程》正文和附录A(标准的附录)“不锈钢复合钢焊接规程”表A1推荐选用。 不锈钢复合板过渡层的焊接十分重要，过渡层焊接材料的选择也十分重要。焊接过渡层的目的，是为了补偿由于稀释所引起的合金元素(如铬、镍等)的降低，使复层焊缝的合金成分保持应有的水平。过渡层焊接时，基层结构钢的局部熔化使不锈钢焊缝合金成分稀释。同时，还有铬、镍合金元素的烧损问题。这样就会降低不锈钢焊缝中的铬、镍合金元素含量，增加不锈钢焊缝的含碳量，从而使不锈钢焊缝中容易形成硬而脆的马氏体组织，降低焊接接头的塑性、韧性和耐腐蚀性能。因此，在实际焊接生产中，为了补偿这些合金元素的损失，使过渡层的合金性能保持应有的水平，应该选用含Cr、Ni等合金元素量高和含碳量低的焊接材料，但也应考虑抗裂性，控制焊缝的稀释率。这样才能在正常的焊接参数下，得到双相组织的焊缝，避免产生大量马氏体组织和焊接冷裂纹。在不锈钢复合板过渡层焊接中，不仅存在着合金元素的稀释和烧损，而且还有组织和性质上的变化。因此，从保证过渡区的安全性出发，采用奥307、奥312型焊条是比较恰当的。 4．坡口设计
-
.
- .word.zl. Q345的焊接工艺
一、材料介绍
1. Q345化学成分如下表〔%〕：
元素 C≤ Mn Si≤ P≤ S≤ Al≥ V Nb Ti
含量 0.2 1.0-1.6 0.55 0.035 0.035 0.015 0.02-0.15 0.015-0.06 0.02-0.2
Q345C力学性能如下表〔%〕：
机械性能指标 伸长率〔%〕 试验温度0℃ 抗拉强度MPa 屈服点MPa≥
数值 δ5≥22 J≥34 σb〔470-650〕 σs〔324-259〕
其中壁厚介于16-35mm时，σs≥325Mpa；壁厚介于 35-50mm时，σs≥295Mpa
2. Q345钢的焊接特点
2.1 碳当量(Ceq)的计算
Ceq=C+Mn/6+Ni/15+Cu/15+Cr/5+Mo/5+V/5
计算Ceq=0.49%，大于0.45%，可见Q345钢焊接性能不是很好，需要在焊接时制定严格的工艺措施。
2.2 Q345钢在焊接时易出现的问题
2.2.1 热影响区的淬硬倾向
Q345钢在焊接冷却过程中，热影响区容易形成淬火组织-马氏体，使近缝区的硬度提高，塑性下降。结果导致焊后发生裂纹。
2.2.2 冷裂纹敏感性 -
埋弧焊接是一种常用的焊接方法，适用于各种不同类型的金属材料，包括Q345钢。下面将从埋弧焊接的定义、特点、步骤和注意事项等方面对埋弧焊接Q345钢的焊接方法进行介绍。
一、埋弧焊接的定义
埋弧焊接是一种电弧焊接方法，使用熔化电极和工件之间的熔融金属作为填充材料，将焊接接头熔化并连接起来。在埋弧焊接中，电弧在焊接过程中被埋在焊缝下方的焊剂中，这种方法能够有效地减少气体和溅渣的产生，提高焊接的质量和效率。
二、埋弧焊接的特点
1. 稳定的焊接电弧：埋弧焊接的电弧稳定，能够在焊接过程中提供连续、稳定的熔化金属，从而形成均匀的焊缝。
2. 减少气体产生：埋弧焊接利用焊剂覆盖焊缝，能够有效地减少气体的产生，防止气孔和氧化等缺陷的产生。
3. 高效率：埋弧焊接的焊接速度快，效率高，适用于大批量生产的场合。
4. 焊接质量高：埋弧焊接能够获得较高的焊接质量，焊接接头均匀充实，焊缝尺寸准确。
三、埋弧焊接Q345钢的焊接步骤
1. 准备工作：清理焊接接头表面，去除油污、氧化皮等杂质，保证焊接接头的清洁。 2. 装配焊接设备：选择适当的焊接设备和焊接参数，包括焊接电流、电压、焊丝直径等。
3. 调试焊接设备：进行焊接设备的调试，保证电弧稳定、熔化金属均匀。
4. 开始焊接：将焊接设备对准焊接接头，开始进行埋弧焊接。在焊接过程中要保持焊枪的稳定，焊接速度均匀。
5. 检查焊接质量：在焊接完成后，需要对焊接接头进行外观检查和焊缝质量检测，确保焊接质量达标。
四、埋弧焊接Q345钢的注意事项
1. 选择适当的焊接电流和电压，避免焊接电流过大或过小，影响焊接质量。
2. 控制焊接速度，确保焊接接头均匀加热、熔化。
3. 合理选择焊接材料和焊剂，避免产生气孔和夹渣等缺陷。
4. 注意对焊接过程中的防护措施，包括焊接工作者的人身安全、周围环境的保护等。
以上就是关于埋弧焊接Q345钢的焊接方法的介绍，希望对您有所帮助。在进行埋弧焊接时，需要严格按照焊接规范和操作规程进行操作，确保焊接质量和安全。如果有任何疑问或需要进一步了解，欢迎垂询。扩写：
