备自投说明书

  • 格式：doc
  • 大小：895.50 KB
  • 文档页数：11

1 目录

一、 SJNC-563B母联备自投综合保护单元 ..................................................................................... 2

1、 一次系统图及装置配置 ......................................................................................................... 2

2、运行方式及动作逻辑 .................................................................................................................... 2

3、备自投充电过程 ............................................................................................................................ 2

4、备自投动作过程 ............................................................................................................................ 2

5、调试注意事项 ................................................................................................................................ 3

6、母联备自投装置端子定义 ............................................................................................................ 4

7、母联备自投装置原理图 ................................................................................................................ 5

二、 SJNC-564B进线备自投综合保护单元 ..................................................................................... 6

1、 一次系统图及装置配置 ......................................................................................................... 6

2、运行方式及动作逻辑 .................................................................................................................... 6

3、进线备自投充电过程 .................................................................................................................... 6

4、进线备自投动作过程 .................................................................................................................... 7

5、调试注意事项 ................................................................................................................................ 7

6、进线备自投自复保护测控装置端子定义 .................................................................................... 8

7、进线备自投自复保护测控装置原理图 ........................................................................................ 9

三、 备自投调试步骤 ....................................................................................................................... 11

四、 备自投定值参数说明 ............................................................................................................... 11

2 一、 SJNC-563B母联备自投综合保护单元

1、 一次系统图及装置配置

母联配备自投装置SJNC-563B安装在母联柜内。.

备路断路器始终在合位

2、运行方式及动作逻辑

母联备自投工作在母线分段运行，即系统正常运行时由主路进线供电，母联在分位，备路也在合位。

当I段母线失电后，且II段母线电压正常，则备自投装置动作，经设定的跳闸时限后，跳开主进线的断路器1DL，再经设定的合闸时限后，合上母联断路器3DL，备自投结束。

注意： 1.在“保护定值设置”及“保护软压板”菜单里设置 “母联备自投”各参数并投入该功能，

2.备自投动作后，用户需要手动恢复正常态，才能重新实现备自投。

3、备自投充电过程

1) 母联断路器3DL处于分位（B-4）。

2) 主路进线断路器1DL在合位（B-5）。

3) 备路进线断路器2DL在合位（B-6）。

4) 备自投投入联片投入（B-7）。

5) I段母线（F9,F10,F11,F12）电压和II段母线（F5，F6，F7，F8）均正常。

6) 在“保护定值设置”及“保护软压板”菜单里设置“母联备自投”各参数并投入保护动作。

◆ 在满足上述条件后，经14秒时间可完成充电条件。

4、备自投动作过程

当I段母线失压（F9,F10,F11,F12）及II段母线（F5，F6，F7，F8）电压正常时，备自投发跳闸信号（B19，B20），跳开主路进线断路器1DL，经设定的合闸时限后，再发合闸信号（A12，A13），合上母联断路器3DL。

3 5、调试注意事项

1) 退出低电压保护功能元件。

2) 确认投入柜子上的“母联备自投”备自投投入连片。

3) 必须满足14S充电条件，该值在菜单“二次电气参数”中查看。

4) 在菜单“二次电气参数”中确认各参数（充电值、母线电压）是否正确。

5) 在菜单“开入量状态”查看各开入量信号是否正确：

母联断路器位置,1#断路器位置，2#断路器位置，备自投投入位置。

开入量对应显示“√”表示闭合，“X”为分开。

4 6、母联备自投装置端子定义

161514131211合3DL断路器端 子 排 A编号87654321名 称控制电源+KM/AC220910合闸入口防跳退出跳位监视合位监视控制电源-KM/AC220合闸出口编号87654321名 称9121110IA’IAIC’IC测量电流编号87654321名 称9121110UaUbUcUn编号4321名 称装置接地AC220/DC220-AC220/DC220+跳闸入口跳闸出口合1DL断路器161514131211备用端 子 排 B编号87654321名 称485A

9101DL断路器位置备自投投退压板备用485B通讯地备用-KM备用备用1718预告信号事故信号跳1DL断路器编号4321名 称装置失电告警端 子 排 X端 子 排 F端 子 排 P端 子 排 E20192DL断路器位置母联断路器位置（3DL）备用I段母线电压跳3DL断路器I1I2I1’I2’1#进线电流2#进线电流II段母线电压UaUbUcUn

5 7、母联备自投装置原理图

+KMSJNC-563B-KMRRRRRRRB-12R预告信号输出B-18B-17装置失电报警B-15B-16事故信号输出继电器输出通讯接口 RS485 或CAN开关量采集输入回路备自投投入母联断路器位置RS485/CANRS485/CANDL1B-14RB-11B-10B-9B-8B-7B-6B-5B-1B-2B-4N411*******A4515TA**C451E-6E-5E-8E-7··N431**F-9F-10F-11F-12A611B611C611N610UaUbUc电源输入电压采集回路电流采集回路II段母线电压1DL测量电流开关电源FU4FU3-KM/AC220V+KM/AC220VC4311TAA411P-4P-2P-1E-11E-12E-9E-10跳1DL断路器信号输出1DL断路器位置2DL断路器位置2DL测量电流3TA母联测量电流B451*1段母线电压TV1B-19B-20A-10A-11X-4X-3合1DL断路器信号输出LPA-12A-13A-14A-15合3DL断路器信号输出跳3DL断路器信号输出备用备用备用备用备用******··F-5F-6F-7F-8A611B611C611N610UaUbUcTV2

6 二、 SJNC-564B进线备自投综合保护单元

1、 一次系统图及装置配置

2TVDL2DL1主路备路母线VVVV1TVDL4DL3

进线备自投装置SJNC-564B安装在主进线侧。

注：以下采集电压额定AC100V

2、运行方式及动作逻辑

系统可以实现以下运行方式 ：

主备运行方式，即正常运行时，母线由主电源进行供电，备用电源断开。

当主电源失电时，备自投装置跳开主电源，自动投入备用电源。

3、进线备自投充电过程

1) 备自投投入联片（B-8）投入。

2) 主侧高压断路器1DL（B-4）及主侧低压断路器2DL（B-5）在合位。

3) 备侧高压断路器3DL（B-6）及备侧低压断路器4DL（B-7）在分位。

4) 母线电压（F9，F10,F11,12）和备侧进线线电压（F5，F6）均运行正常。

5) 在“保护定值设置”及“保护软压板”菜单里设置“进线备自投”各参数并投入保护动作。

合集下载

ATS系列备用电源自投入装置使用说明

ATS系列备用电源自投入装置使用说明

ATS-400型

备用电源自投入装置

产品使用说明书

（版本号：V2.00）

ATS-400备用电源自投入装置

1

声明：

1、 本使用手册版权及解释权为丹东华通测控公司所有，未经许可，不得擅自翻印。

2、 本使用说明仅针对于ATS-400产品，对于在此以前的产品不可使用.如果用于其它设备，造成的一切损失，丹东华通测控有限公司不承担任何经济责任，特此声明。

2008年 03月 修改稿V2.00版本 yzw

ATS-400备用电源自投入装置

2 一、概述

ATS系列备用电源自投入装置为数字式微机保护装置，主要适用于110kV及以下各电压等级，具有桥/母线分段接线方式的变电站。其中在0.4kV电压等级应使用ATS-400备用电源自投入装置，在6kV及以上电压等级应使用ATS-1X0备用电源自投入装置。

本装置硬件采用32位DSP作为备用电源自投入的控制中心，可直接进行PT、CT二次侧数据采集、数据比较，逻辑判断，保护控制、综合报警、状态指示、事件记录、网络通讯于一体。具有体积小，抗干扰能力强，可靠性高等特点。

本装置采用先进的模糊控制理论，有双电源进线开关互锁自投及母联断路器自投的运行方式，应在购买时声名运行方式，标准为母联断路器自动投入。自1996年在石家庄广安110KV变电站投运以来，目前在全国各电压等级变电站使用的ATS系列备用电源自投入装置已达百余台。

二、主要功能

 具有桥/联络开关自投及双电源进线开关互锁自投功能；

 具有硬件故障自动监测功能，故障时自动退出保护；

 具有6路交流电压输入信号；

 具有2路交流电流(或零序电压)输入信号；

 具有10路开关量光隔输入信号；

 具有6路继电器保护或控制输出信号；

 具有过负荷及PT断线自动闭锁备自投功能；

 具有事故报警及SOE事件记录功能、便于分析故障原因；

WBT-822C技术说明书

WBT-822C技术说明书

WBT-822C微机备自投装置

技术说明书

（Version 1.00）

许继电气股份有限公司

XJ ELECTRIC CO.,LTD.WBT-822C微机备自投装置

目 录

1 概述...........................................................................................................................................1 1.1 应用范围................................................................................................................................1 1.2 保护配置................................................................................................................................1 1.3 产品特点................................................................................................................................1 2 技术指标...................................................................................................................................2 2.1 基本电气参数........................................................................................................................2 2.2 主要技术指标........................................................................................................................2 2.3 环境条件................................................................................................................................4 2.4 通信接口................................................................................................................................4 3 装置功能...................................................................................................................................5 3.1 备用电源自投说明................................................................................................................5 3.2 进线二自投............................................................................................................................6 3.3 进线一自投............................................................................................................................7 3.4 分段自投................................................................................................................................9 3.5 进线加速保护......................................................................................................................12 3.6 过负荷保护..........................................................................................................................13 3.7 辅助功能..............................................................................................................................13 3.8 遥信功能..............................................................................................................................15 3.9 装置网络信息配置..............................................................................................................15 4 定值清单及整定说明.............................................................................................................17 4.1 投退控制字..........................................................................................................................17 4.2 功能控制字..........................................................................................................................17 4.3 保护定值..............................................................................................................................18 4.4 软压板.................................................................................................................................18 4.5 硬压板.................................................................................................................................19 4.6 出口设置..............................................................................................................................19 4.7 定值整定说明......................................................................................................................19 5 装置硬件介绍.........................................................................................................................21 5.1 结构与安装..........................................................................................................................21 5.2 插件布置图..........................................................................................................................21 5.3 装置端子图..........................................................................................................................22 5.4 装置背板接线说明..............................................................................................................23 6 使用说明.................................................................................................................................25 6.1 指示灯说明..........................................................................................................................25 6.2 调试接口和键盘说明..........................................................................................................25 6.3 命令菜单..............................................................................................................................26 6.4 液晶显示说明......................................................................................................................27 6.5 装置操作说明......................................................................................................................28 7 调试说明.................................................................................................................................30 7.1 调试注意事项......................................................................................................................30 7.2 开关量输入检查..................................................................................................................30 7.3 开出回路检查......................................................................................................................30 7.4 模拟量输入检查..................................................................................................................30 7.5 整组试验..............................................................................................................................30 7.6 装置异常信息说明及处理意见..........................................................................................33 7.7 事故分析注意事项..............................................................................................................34 8 投运说明及注意事项.............................................................................................................35 9 订货须知.................................................................................................................................35

DMP-3300E系列线路备自投保护说明书

DMP-3300E系列线路备自投保护说明书

DMP-3300E系列线路备自投保护说明书 精品好文档，推荐学习交流

仅供学习与交流，如有侵权请联系网站删除 谢谢208

DMP-3300系列

线路及备自投保护测控装置

技 术 说 明 书

（AC-G E V2.0）

南京磐能电力科技股份有限公司

2013年11月 精品好文档，推荐学习交流

仅供学习与交流，如有侵权请联系网站删除 谢谢208 目 录

1 DMP-3311 AC-G E系列线路保护测控装置 ...................................... 1

1.1 适用范围 .......................................................................................................... 1

1.2 基本功能 .......................................................................................................... 1

1.3 DMP-3311 AC-G E系列线路保护装置功能一览表..................................... 1

1.4 技术参数 .......................................................................................................... 4

1.5 装置的工作原理 .............................................................................................. 6

1.6 测控功能 ........................................................................................................ 28

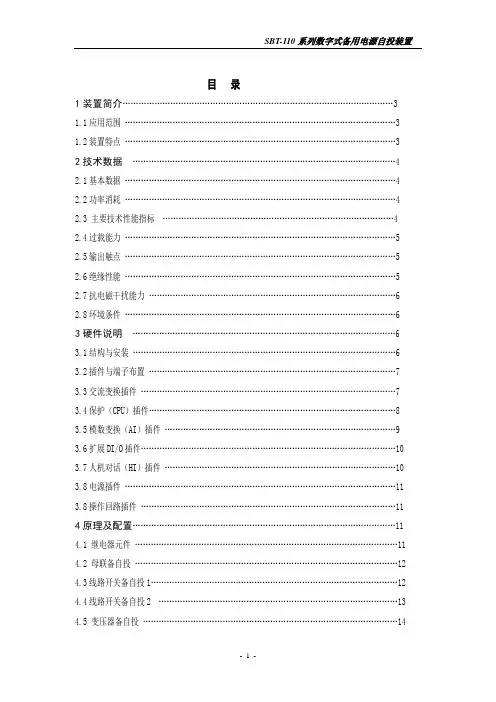

110kv备自投技术说明书
