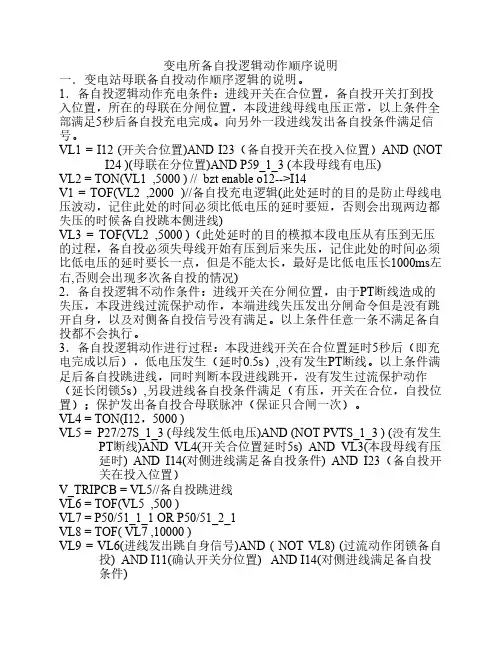

变电所备自投逻辑动作顺序说明一．变电站母联备自投动作顺序逻辑的说明。
1．备自投逻辑动作充电条件：进线开关在合位置，备自投开关打到投入位置，所在的母联在分闸位置，本段进线母线电压正常，以上条件全部满足5秒后备自投充电完成。
向另外一段进线发出备自投条件满足信号。
VL1 = I12 (开关合位置)AND I23（备自投开关在投入位置）AND (NOT I24 )(母联在分位置)AND P59_1_3 (本段母线有电压)VL2 = TON(VL1 ,5000 ) // bzt enable o12-->I14V1 = TOF(VL2 ,2000 )//备自投充电逻辑(此处延时的目的是防止母线电压波动，记住此处的时间必须比低电压的延时要短，否则会出现两边都失压的时候备自投跳本侧进线)VL3 = TOF(VL2 ,5000 )（此处延时的目的模拟本段电压从有压到无压的过程，备自投必须失母线开始有压到后来失压，记住此处的时间必须比低电压的延时要长一点，但是不能太长，最好是比低电压长1000ms左右,否则会出现多次备自投的情况)2．备自投逻辑不动作条件：进线开关在分闸位置，由于PT断线造成的失压，本段进线过流保护动作，本端进线失压发出分闸命令但是没有跳开自身，以及对侧备自投信号没有满足。
以上条件任意一条不满足备自投都不会执行。
3．备自投逻辑动作进行过程：本段进线开关在合位置延时5秒后（即充电完成以后），低电压发生（延时0.5s）,没有发生PT断线。
以上条件满足后备自投跳进线，同时判断本段进线跳开，没有发生过流保护动作（延长闭锁5s）,另段进线备自投条件满足（有压，开关在合位，自投位置）；保护发出备自投合母联脉冲（保证只合闸一次）。
VL4 = TON(I12，5000 )VL5 = P27/27S_1_3 (母线发生低电压)AND (NOT PVTS_1_3 ) (没有发生PT断线)AND VL4(开关合位置延时5s) AND VL3(本段母线有压延时) AND I14(对侧进线满足备自投条件) AND I23（备自投开关在投入位置）V_TRIPCB = VL5//备自投跳进线VL6 = TOF(VL5 ,500 )VL7 = P50/51_1_1 OR P50/51_2_1VL8 = TOF( VL7 ,10000 )VL9 = VL6(进线发出跳自身信号)AND ( NOT VL8) (过流动作闭锁备自投) AND I11(确认开关分位置) AND I14(对侧进线满足备自投条件)V2 = TOF(VL9 ,500 ) // CLOSE BUSBAR O13-->I14 向母联发出备自投合母联信号4．母联收到备自投合闸信号后发出合母联命令。
变电站备自投装置动作原理及应用场景发布时间：2021-12-30T06:33:23.371Z 来源：《中国科技人才》2021年第25期作者：袁怡[导读] 随着经济社会的不断发展，人们对电力供应的要求越来越高，如果供电可靠性得不到满足，会对人们的日常生活产生重要的影响[1]。
国网绵阳供电公司变电运维中心四川绵阳 621000摘要：本文详细描述了变电站备自投装置动作原理、作用，分析了内桥接线分段备自投、内桥接线进线备自投、内桥接线仅有母联刀闸进线备自投的动作逻辑、启动条件、闭锁原则，并结合具体实例，阐述了不同接线方式的备自投应用场景。
0引言随着经济社会的不断发展，人们对电力供应的要求越来越高，如果供电可靠性得不到满足，会对人们的日常生活产生重要的影响[1]。
为了解决这些问题，引入了备自投装置，它是电力系统中十分重要的自动元器件，当系统主供电源消失时，由备用电源自投装置依靠自身判断做出正确动作，确保用电负荷及用户不失电，保障电网可靠运行。
1 备自投动作原理依据电力系统安全运行要求，备自投典型接线方式分为三种，分别是内桥接线分段备自投、内桥接线进线备自投、内桥接线仅有母联刀闸进线备自投，备自投装置有以下四点要求：（1）应保证工作电源断开后，才投入备用电源。
（2）工作电源上的电压，不论因何原因消失时，自动投入装置均应动作。
（3）应保证只动作一次。
（4）动作具有一定的延时。
备自投动作逻辑的控制条件分为两类：一类为启动条件，另一类为闭锁条件。
当启动条件都满足，闭锁条件都不满足时，备自投动作出口，因此备自投装置动作原理、启动条件、闭锁条件与其能否正确动作密切相关[2]。
1.1内桥接线分段备自投内桥接线分段备自投接线方式如图1所示，正常运行时，分段断路器3QF在分位，进线断路器1QF、2QF在合位，Ⅰ母、Ⅱ母均有压，备自投装置投入开关处于投入位置。
动作过程：1QF、2QF处于合闸位置，3QF在分位，当线路1或线路2失电时，在线路有压的情况下备自投经过一定延时跳开线路1或线路2，合上3QF。
引言BZT装置（备用电源自动投入装置）是电力系统中非常重要的电气装置，在较低电压等级的用户供电系统中，特别是6～35KV系统，常采用BZT装置，以保证自动化生产供电不中断和避免生产装置因失电而引起停车的严重后果。
根据《电力装置的继电保护和自动装置设计规范》，BZT装置应满足以下技术要求：（1）应保证在工作电源或设备断开后BZT装置才动作；（2）工作母线和设备上的电压不论因何原因消失时BZT装置均应动作；（3）BZT装置应保证只动作一次；（4）BZT装置的动作时间以使负荷的停电时间尽可能短为原则；（5）工作母线和备用母线同时失去电压时，BZT装置不应起动；（6）当BZT装置动作时，如备用电源或设备投于故障，应使其保护加速动作；（7）手动断开工作回路时，BZT装置不应动作。
从BZT装置在电力系统的大量实际应用和动作结果中可以看到，各种工作电源发生故障时，BZT装置的正确动作对确保生产装置连续稳定运行起着重要作用。
一旦BZT装置不能正确动作，将会影响生产装置的安全运行。
工厂里几乎每年都会发生数起BZT装置故障而影响生产的事故。
因此除按以上技术要求在设计上合理配置外，解决BZT装置在实际应用中的问题具有重要意义。
1与自动重合闸装置的配合自动重合闸装置（ZCH装置）与BZT装置一样，也是电力系统保证可靠供电的重要自动装置。
在电力系统单侧电源线路中，通常在线路电源侧装设ZCH装置，ZCH装置是根据输电线路故障大多为瞬时性故障而设置的（据统计，架空线路的瞬时性故障次数约占总故障次数的80％～90％以上），一旦线路因瞬时性故障被保护断开后，由ZCH装置进行一次重合，往往就能够恢复原工作电源向负荷供电。
可见，BZT装置是在工作电源永久性故障跳闸（或瞬时性故障跳闸无重合）后投入另一路备用电源，ZCH装置是在线路瞬时性故障跳闸后，再次投入工作电源。
两者的正确配合使用，可大大提高电力系统供电的可靠性。
某厂35KV总降压变电所，采用内桥接线，如附图所示。

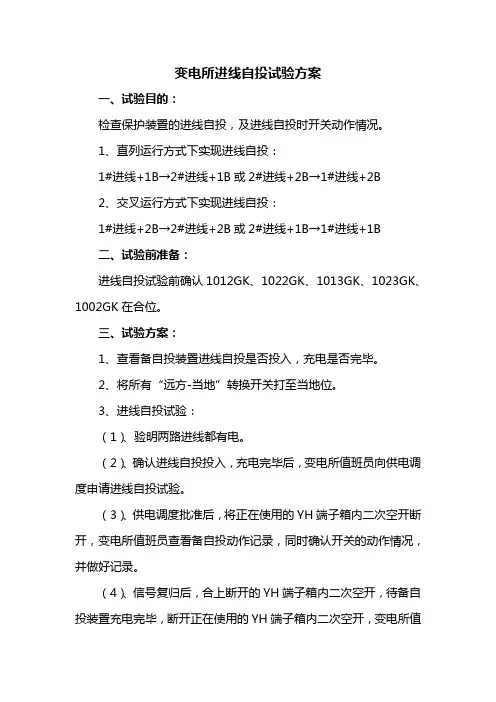

变电所进线自投试验方案
一、试验目的：
检查保护装置的进线自投，及进线自投时开关动作情况。
1、直列运行方式下实现进线自投：
1#进线+1B→2#进线+1B或2#进线+2B→1#进线+2B
2、交叉运行方式下实现进线自投：
1#进线+2B→2#进线+2B或2#进线+1B→1#进线+1B
二、试验前准备：
进线自投试验前确认1012GK、1022GK、1013GK、1023GK、1002GK 在合位。
三、试验方案：
1、查看备自投装置进线自投是否投入，充电是否完毕。
2、将所有“远方-当地”转换开关打至当地位。
3、进线自投试验：
（1）、验明两路进线都有电。
（2）、确认进线自投投入，充电完毕后，变电所值班员向供电调度申请进线自投试验。
（3）、供电调度批准后，将正在使用的YH端子箱内二次空开断开，变电所值班员查看备自投动作记录，同时确认开关的动作情况，并做好记录。
（4）、信号复归后，合上断开的YH端子箱内二次空开，待备自投装置充电完毕，断开正在使用的YH端子箱内二次空开，变电所值
班员查看备自投动作记录，同时确认开关的动作情况，并做好记录。
四、注意事项：
1、变电所必须有一名基础段监控人员或延安供电段得力人员进行监控。
2、试验时，如果保护装置、断路器、隔离开关等设备出现拒动等情况，监控人员应及时查找原因，进行处理。
3、变电所值班员要记录好各项试验数据及动作情况，收集好相关资料。
2011年01月06日。

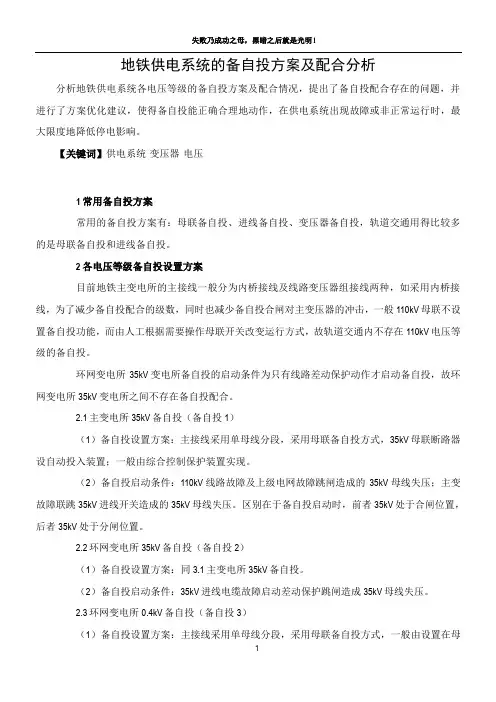

地铁供电系统的备自投方案及配合分析分析地铁供电系统各电压等级的备自投方案及配合情况，提出了备自投配合存在的问题，并进行了方案优化建议，使得备自投能正确合理地动作，在供电系统出现故障或非正常运行时，最大限度地降低停电影响。
【关键词】供电系统变压器电压1常用备自投方案常用的备自投方案有：母联备自投、进线备自投、变压器备自投，轨道交通用得比较多的是母联备自投和进线备自投。
2各电压等级备自投设置方案目前地铁主变电所的主接线一般分为内桥接线及线路变压器组接线两种，如采用内桥接线，为了减少备自投配合的级数，同时也减少备自投合闸对主变压器的冲击，一般110kV母联不设置备自投功能，而由人工根据需要操作母联开关改变运行方式，故轨道交通内不存在110kV电压等级的备自投。
环网变电所35kV变电所备自投的启动条件为只有线路差动保护动作才启动备自投，故环网变电所35kV变电所之间不存在备自投配合。
2.1主变电所35kV备自投（备自投1）（1）备自投设置方案：主接线采用单母线分段，采用母联备自投方式，35kV母联断路器设自动投入装置；一般由综合控制保护装置实现。
（2）备自投启动条件：110kV线路故障及上级电网故障跳闸造成的35kV母线失压；主变故障联跳35kV进线开关造成的35kV母线失压。
区别在于备自投启动时，前者35kV处于合闸位置，后者35kV处于分闸位置。
2.2环网变电所35kV备自投（备自投2）（1）备自投设置方案：同3.1主变电所35kV备自投。
（2）备自投启动条件：35kV进线电缆故障启动差动保护跳闸造成35kV母线失压。
2.3环网变电所0.4kV备自投（备自投3）（1）备自投设置方案：主接线采用单母线分段，采用母联备自投方式，一般由设置在母联开关的PLC实现。
（2）备自投启动条件：动力变故障及上级电源故障跳闸造成0.4kV母线失压。
2.4末端0.38kV备自投（备自投4及备自投4’）主要有母联备自投及进线备自投两种方式。

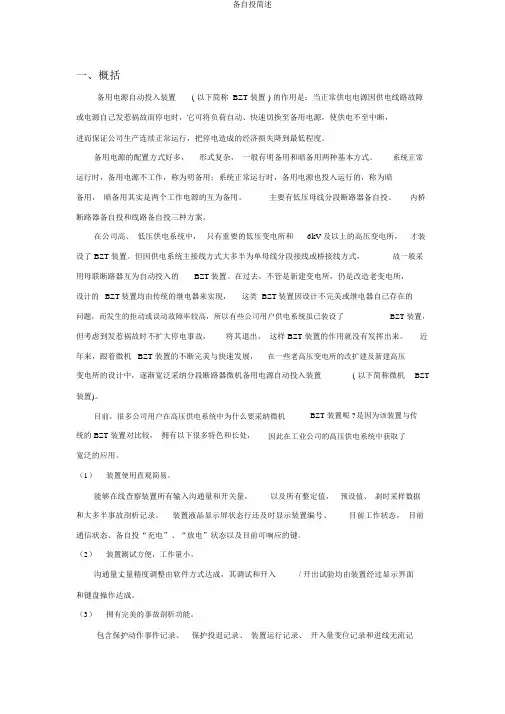

一、概括备用电源自动投入装置( 以下简称 BZT 装置 ) 的作用是：当正常供电电源因供电线路故障或电源自己发惹祸故而停电时，它可将负荷自动、快速切换至备用电源，使供电不至中断，进而保证公司生产连续正常运行，把停电造成的经济损失降到最低程度。
备用电源的配置方式好多，形式复杂，一般有明备用和暗备用两种基本方式。
系统正常运行时，备用电源不工作，称为明备用；系统正常运行时，备用电源也投入运行的，称为暗备用，暗备用其实是两个工作电源的互为备用。
主要有低压母线分段断路器备自投、内桥断路器备自投和线路备自投三种方案。
在公司高、低压供电系统中，只有重要的低压变电所和6kV 及以上的高压变电所，才装设了 BZT 装置。
但因供电系统主接线方式大多半为单母线分段接线或桥接线方式，故一般采用母联断路器互为自动投入的BZT装置。
在过去，不管是新建变电所，仍是改造老变电所，设计的BZT装置均由传统的继电器来实现，这类BZT装置因设计不完美或继电器自己存在的问题，而发生的拒动或误动故障率较高，所以有些公司用户供电系统虽已装设了BZT 装置，但考虑到发惹祸故时不扩大停电事故，将其退出，这样 BZT 装置的作用就没有发挥出来。
近年来，跟着微机BZT 装置的不断完美与快速发展，在一些老高压变电所的改扩建及新建高压变电所的设计中，逐渐宽泛采纳分段断路器微机备用电源自动投入装置( 以下简称微机BZT 装置)。
目前，很多公司用户在高压供电系统中为什么要采纳微机BZT 装置呢 ?是因为该装置与传统的 BZT 装置对比较，拥有以下很多特色和长处，因此在工业公司的高压供电系统中获取了宽泛的应用。
（1）装置使用直观简易。
能够在线查察装置所有输入沟通量和开关量，以及所有整定值，预设值、刹时采样数据和大多半事故剖析记录。
装置液晶显示屏状态行还及时显示装置编号、目前工作状态，目前通信状态、备自投“充电”、“放电”状态以及目前可响应的键。
（2）装置测试方便，工作量小。
变电所备自投动作逻辑1、变电所主接线图1主接线示意图2、变电所备自投动作逻辑（适用于车间管内9座变电所）2.1备自投动作逻辑1#主变故障2#主变故障2.2.11#进线+1#主变→1#进线+2#主变自投动作过程1#主变测控装置开始检测1#主变故障且1#主变故障备自投投入，分闸101DL、201aDL、201bDL且成功，同时检测203DL、204DL分闸成功，且主变故障倒交叉，合1001GK且成功，1#主变测控装置向2#主变测控装置发自投联络信号，2#主变收到1#主变测控装置联络信号，且2#主变故障备自投投入，2#主变测控装置检测主变故障倒交叉，合闸102DL、202aDL、202bDL,且成功，输出成功信息，运行方式由1#进线+1#主变→1#进线+2#主变运行。
2.2.21#进线+2#主变→1#进线+1#主变自投动作过程1#主变测控装置开始检测2#主变故障且1#主变故障备自投投入，同时2#主变测控装置开始检测2#主变故障且2#主变故障备自投投入，分闸102DL、202aDL、202bDL且成功，1#主变测控装置检测203DL、204DL 分闸成功，2#主变测控装置检测到1001GK不允许控制，向1#B测控装置发自投联络信号，1#B测控装置接收到2#B测控装置信号，检测到1001允许1#测控装置控制，分闸1001GK，合闸101DL、201aDL、201bDL且成功，输出自投成功信息，运行方式由1#进线+2#主变→1#进线+1#主变运行。
2.2.31#进线+2#主变→2#进线+2#主变自投动作过程1#主变测控装置开始检测1#进线失压故障且1#进线失压故障备自投投入，同时2#主变测控装置检测到1#进线失压且2#进线失压备自投投入，分闸102DL、202aDL、202bDL成功，检测203DL、204DL已分闸，2#主变测控装置检测到1001GK不允许控制，向1#主变测控装置发自投联络信号，1#主变测控装置接收到2#主变测控装置信号，检测到1001允许1#主变测控装置控制，分闸1001GK成功，分闸1011GK成功，向2#主变测控装置发自投联络信号，2#主变测控装置在自投联络延时内收到1#主变测控装置联络信号，合闸1021GK成功，且进线有压，合102DL、202aDL、202bDL且成功，输出自投成功信息，运行方式由1#进线+2#主变→2#进线+2#主变运行。
1. 备自投简介随着我国人民生产生活的现代化程度日益提高，人们对电力的需求和依赖程度也在倍增，对电能质量的要求也更加严格，供配电在各个领域也不断向自动化、无人值守、远程控制、不间断供电的目标迈进。
有些电力用户尤其对不间断供电的要求显得更加突出。
我国的电力供应主要还是依靠国家电网供电，电力缺口也在不断增大，尤其在用电高峰期缺电现象严重，为此很多大型企业便自建电厂或配备发电机，因此各种电源的相互切换，保证电源的不间断供电和供电的高可靠性成了现代配电工程中保护和控制回路的重要部分。
在GB50062 《电力装置的继电保护和自动装置设计规范》中明确规定了备用电源和备用设备的自动投入的具体要求。
微机线路备自投保护装置（以下简称备自投）核心部分采用高性能单片机，包括CPU模块、继电器模块、交流电源模块、人机对话模块等构成，具有抗干扰性强、稳定可靠、使用方便等优点。
其液晶数显屏和备自投面板上所带的按键使得操作简单方便，也可通过RS485通讯接口实现远程控制。
装置采用交流不间断采样方式采集到信号后实时进行傅立叶法计算，能精确判断电源状态，并实施延时切换电源。
备自投具有在线运行状态监视功能，可观察各输入电气量、开关量、定值等信息，其有可靠的软硬件看门狗功能和事件记录功能。
2. 备自投工作原理备自投，就是一种正常电源故障后，自动投入备用电源的微机装置,其工作原理是根据正常电源故障后，母线失压，电源无流的特征，以及备用电源有电的情况下，自动投入备用电源。
备自投的主要形式有：桥备投、分段备投、母联备投、线路备投、变压器备投。
本文主要介绍一下常见的母联备自投。
母联自投保护的工作原理为：正常情况下，两路进线均投入，母联分开，处于分段运行状态。
当检测到其中一路进线失压且无流，而对侧进线有压有流时，则断开失压侧进线，合入母联，另一路进线不动作。
备自投根据电压等级不同，具体的逻辑也有所不同：低压备自投一般采用三合二逻辑+延时继电器中压备自投一般采用检电压+断路器位置状态高压备自投一般采用检电压+检电流+断路器位置状态。
电力系统备自投的原理说明九十年代初期，厂用电系统的综合保护逐步受到重视，在一些工程中使用了进口的电动机综合保护装置。
后来国内一些厂家仿进口装置开发了模拟式电动机综合保护装置，但普遍存在着零漂影响大，误动作多等缺点，到目前为止微机型厂用电系统综合保护装置已普遍取代了过去传统的继电器和模拟式装置。
随着计算机技术的不断发展，控制现场对控制装置的自动化水平要求越来越高。
现场DCS的普遍应用，使得将保护、控制、测量及通讯功能集于一体成为可能，且为现场所急需。
为了适应现场的需要，我们在MPW-1、2系列厂用电系统微机综合保护装置的基础上进行了极大的改进与发展，开发出集保护、控制、测量及通讯功能于一体的第三代微机型厂用电系统综合保护及控制装置。
MPW-4系列厂用电系统综合保护及控制装置应用先进的保护原理，软、硬件采用模块化体系结构和高抗干扰设计，操作简单、实用，运行可靠。
产品包括电动机综合保护及控制装置、电动机差动保护、低压变压器综合保护及控制装置、线路综合保护及控制装置、分支综合保护及控制装置、备用电源自投装置及SC-9000保护通讯控制器（电气工程师站），适用于电力、石油、化工、冶金、煤炭等领域的保护、控制及综合自动化系统。
MPW-4系列装置具有如下特点：1.采用高性能的高速DSP（TMS320DSP243）单片数字信号处理控制器作为主控单元。
2.采用高速14位AD，极大提高测量精度。
保护通道误差小于0.5%，时间误差小于20ms。
量测通道误差小于0.2%。
3.用大容量串行EEPROM存放保护定值、运行参数、统计值、事件记录及故障记录，保证数据安全可靠。
4.采用全交流采样，软件数字滤波，彻底消除了硬件电路零漂的影响。
5.全中文液晶显示，操作界面直观简便。
6.装置具有完善的自检功能；三级Watchdog及电源监视功能，保证装置可靠运行。
7.所有定值和参数均可在面板上直接操作或通过网络在电气工程师站操作。
8.具有故障录波及电动机启动过程自动录波功能，可记录出口动作时刻的运行参数及电机启动过程的电流最大值，实现故障波形及启动过程波形的再现。
一、概述备用电源自动投入装置(以下简称BZT装置)的作用是：当正常供电电源因供电线路故障或电源本身发生事故而停电时，它可将负荷自动、迅速切换至备用电源，使供电不至中断，从而确保企业生产连续正常运转，把停电造成的经济损失降到最低程度。
备用电源的配置方式很多，形式复杂，一般有明备用和暗备用两种基本方式。
系统正常运行时，备用电源不工作，称为明备用；系统正常运行时，备用电源也投入运行的，称为暗备用，暗备用实际上是两个工作电源的互为备用。
主要有低压母线分段断路器备自投、内桥断路器备自投和线路备自投三种方案。
在企业高、低压供电系统中，只有重要的低压变电所和6kV及以上的高压变电所，才装设了BZT装置。
但因供电系统主接线方式大多数为单母线分段接线或桥接线方式，故一般采用母联断路器互为自动投入的BZT装置。
在过去，不论是新建变电所，还是改造老变电所，设计的BZT装置均由传统的继电器来实现，这种BZT装置因设计不完善或继电器本身存在的问题，而发生的拒动或误动故障率较高，所以有些企业用户供电系统虽已装设了BZT装置，但考虑到发生事故时不扩大停电事故，将其退出，这样BZT装置的作用就没有发挥出来。
近年来，随着微机BZT装置的不断完善与快速发展，在一些老高压变电所的改扩建及新建高压变电所的设计中，逐步广泛采用分段断路器微机备用电源自动投入装置(以下简称微机BZT 装置)。
目前，许多企业用户在高压供电系统中为何要采用微机BZT装置呢?是由于该装置与传统的BZT装置相比较，具有以下许多特点和优点，因而在工业企业的高压供电系统中获得了广泛的应用。
（1）装置使用直观简便。
可以在线查看装置全部输入交流量和开关量，以及全部整定值，预设值、瞬时采样数据和大部分事故分析记录。
装置液晶显示屏状态行还实时显示装置编号、当前工作状态，当前通讯状态、备自投“充电”、“放电”状态以及当前可响应的键。
（2）装置测试方便，工作量小。
交流量测量精度调整由软件方式完成，其调试和开入/开出试验均由装置通过显示界面和键盘操作完成。
浅谈“备自投”（二）上一次我们简单了解了“备自投装置”的定义，常用方式及基本运行原则。
在基本运行原则中有提到“备自投装置”应能实现PT断线闭锁功能，合电流闭锁功能，手动跳闸闭锁及保护闭锁功能。
那么我们继续来分享一下“备自投装置”的闭锁原则.为什么要有闭锁备自投呢？因为“备自投装置”应该保证在条件满足下只动作一次，“备自投装置”应该与相关保护配合，当相关保护动作后，给“备自投装置”一个外部闭锁开入信号，避免其它关联动作引起“备自投装置”的再次动作。
备自投必须在设定的运行方式下，满足充电条件，经延时才能达到充电满状态。
只有在充电满状态下，满足备自投启动条件，又无外部闭锁备自投而使备自投放电，备自投才会启动。
无论备自投是否启动还是备自投逻辑执行过程中，一旦出现任一闭锁条件，备自投逻辑应立即终止。
备自投闭锁功能实现方式有以下几种：a. 备自投装置通过采集相关断路器位置、母线电压、线路电压等运行状况，来判断是否满足备自投充电条件，如不满足，备自投装置应放电，备自投动作逻辑将无法启动；b. 在备自投启动以后，通过检测线路电流来闭锁因母线PT断线时引起的备自投误动作；c. 通过断路器操作箱的STJ接点来闭锁因远方遥控分断路器或者就地分断路器导致母线失压引起的备自投误动；d. 通过外部电气元件故障，相应保护装置动作出口来闭锁备自投，避免备用电源再次投入到故障元件中。
“备自投装置”应根据系统的运行方式，再配合二次设计、保护定值整定、动作逻辑设计等因素，选择合理的闭锁方案，才能够保证备自投动作的准确性。
内桥接线示意图此处列举几种备自投常用的闭锁原则：①内桥接线内桥备自投：正常运行时如上图所示1DL合，2DL合，3DL分，1#母、2#母三相有压；当1DL或2DL因故障断开且满足“备自投装置”充电条件时，“备自投装置”动作投入3DL实现备自投功能。
闭锁“备自投装置”条件：任一主变的差动保护、非电量保护、高后备保护及跳主变三侧保护应闭锁备自投，用闭锁压板控制投入，以防止主变内部故障及母线故障时，备自投合3DL 于故障。
