拉杆式液压缸详细介绍本系列液压缸有三个压力级别：7MPa，14MPa，21MPa，与日本JIS8354标准液压缸安装型式及尺寸完全吻合。
其结构紧凑、重量轻、安装形式多样（十三种）并容易变换，易装易拆、配件及维修方便，具有轻量化，适用性强，高速、高寿命等特点。
广泛应用于轻工，纺织，塑料、冶金、化工、矿山、行走机械等设备。
油缸使用注意事项Caution! Points for attention for cylinder use安装和运转(Installation and operation)●开箱(Opening container)油缸内封有气化性防锈剂，所以，在装配前不得拆下入口的塞子。
如果拆下塞子,必须立即安装在机体上，而且在油缸内放满油。
It is prohibited to remove the opening plug before assembly as gasified rust preventative is sealed in cylinder. If the plug is removed, please install it on the main body immediately and fill the cylinder with oil.●防锈(Rust prevention)油缸安装在机体上以后，如果活塞在伸出的情况下放置时，必须在活塞杆的露出部分涂敷油脂。
After the cylinder being mounted onto the main body, and if the piston extends outside, please coat the external part of piston rod with grease.●速度(Speed)一般规格的油缸，当动作速度超过2m/s时，其使用寿命将会受到影响。
以0.3m/s 作为冲程末端的场合，为了保护机构和安全起见，建议内部安装缓冲机构。
请简述转向油缸拆装的注意事项
1. 嘿，在拆转向油缸前，可一定要把车停稳了呀！就像建房子得先打好地基一样，车没停稳咋能放心干活呢？比如你急急忙忙就开始拆，那不是给自己找麻烦嘛！
2. 记住哦，拆的时候工具得选对呀！这就好比战士上战场得拿趁手的兵器，你总不能拿个小勺子去拆油缸吧，那多搞笑呀！像上次小李就选错工具，费了好大劲呢。
3. 拆下来的零件要放好啊，别乱丢！这就像你收拾自己的宝贝一样，得整整齐齐的，不然回头找都找不到，那可咋办呀？你看小王上次随手一扔，后来找半天。
4. 安装的时候可要仔细呀，每个螺丝都要拧紧咯！这和拼图一样，少一块都不行，不拧紧的话能安全吗？上次老张就没拧紧，后来还得重新弄。
5. 注意密封件啊，这可太重要啦！就像家里的门窗密封条，要是不好好弄，会漏风的呀！你想想，要是油缸密封不好，那不是会出问题嘛！
6. 操作的时候要小心别伤到油缸啊！它可不是铁打的，娇贵着呢！就好像你爱护自己的手机一样，别磕了碰了呀！我之前就不小心碰了一下，可心疼了。
7. 安装完后要检查检查再检查呀！这就跟考试完检查试卷一样，多检查几遍才放心呀！万一有啥问题没发现，那不就糟糕啦？
8. 别着急启动车呀，等都确定没问题了再启动！就像跑步前要先热热身，你直接跑可能会受伤呀！上次有人没检查好就启动，结果出问题了。
9. 一定要按照步骤来呀，别自己瞎弄！这就好比走迷宫，得按路线走，乱走可走不出去呀！不按步骤，那不是给自己挖坑嘛！
10. 哎呀，总之就是要认真仔细，不能马虎！这转向油缸拆装可不是小事，关系到安全呢！大家可都得重视起来呀！。
机械车辆设备的液压油缸及其应用维修液压油缸是一种常见的液压传动装置，广泛应用于各种机械车辆设备中。
它具有结构简单、传动力大、动作灵活、自锁性好等特点，因此在工程机械、农业机械、船舶、航空航天等领域得到了广泛的应用。
本文将就液压油缸的结构、工作原理、应用及维修进行介绍。
一、液压油缸的结构和工作原理液压油缸一般由油缸本体、活塞、活塞杆、密封件、液压接头等部分组成。
油缸本体是承受液压压力的主要部件，其中安装有密封件，以保证油缸在工作时不会泄漏液压油。
活塞是油缸内移动的部件，其上装有活塞杆，活塞杆与活塞通过密封装置连接，活塞杆与外部做工作连接。
液压油缸的工作原理是利用液压系统的液压力将活塞向前或向后推动，从而带动活塞杆做往复运动，达到推、拉、升、降等多种工作效果。
二、液压油缸的应用1. 工程机械：在挖掘机、装载机、推土机、起重机等工程机械中，液压油缸被广泛应用于斗杆、铲斗、斗齿、升降臂、液压锤等部位，用于完成土石方的运输、装卸、挖掘和破碎等作业。
2. 农业机械：在拖拉机、收割机、插秧机等农业机械中，液压油缸被应用于提升臂、转向油缸、升降架等部位，用于操作农耕作业和收割作业。
3. 船舶：在船舶的舱盖、舱门、缆绳张紧器等位置，液压油缸也被广泛应用，用于完成船舶的装卸、船舱的封闭和固定等工作。
4. 航空航天：在飞机、直升机、航天飞行器等航空航天器材中，液压油缸用于实现起落架的放、收、襟翼的伸、缩、方向舵的转动等控制。
以上仅是液压油缸应用领域的一部分，由于其结构简单、传动力大、动作灵活等特点，液压油缸在各种机械车辆设备中都有广泛的应用。
由于液压油缸在使用过程中会受到撞击、磨损、腐蚀等因素的影响，因此其密封性能会随着时间的推移而逐渐下降，需要进行定期的检查和维护，以保证其正常的工作。
下面将介绍液压油缸的维修方法和注意事项。
1. 检查密封件：定期检查液压油缸的密封件，包括活塞杆密封圈、油缸丝套密封、油缸端盖密封等部位的密封件，如有损坏或老化的情况，需要及时更换。

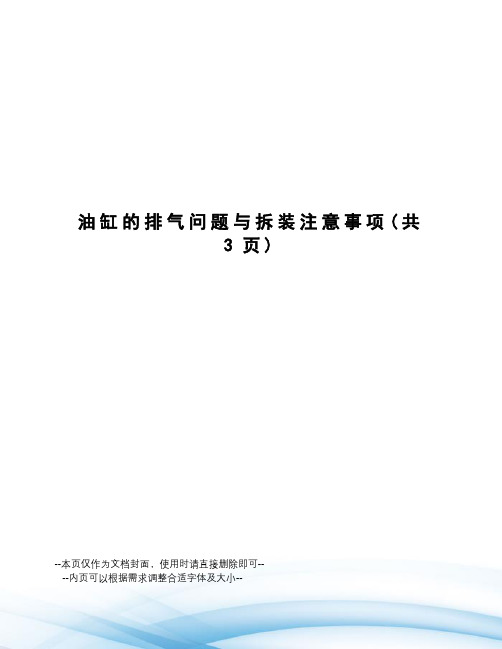

油缸的排气问题与拆装注意事项(共3页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--油缸的排气问题与拆装注意事项油缸，在机械装置中经常用到，应用广泛，今天我们具体来探讨关于它的两个问题，一是它的排气问题，二是它的拆装注意事项，具体内容如下，希望通过下面的介绍，能使读者对油缸有一定的认识与了解。
一、油缸的排气问题油缸在运行后，如果出现爬行现象，那么是否需要进行排气如果需要排气，那应如何进行操作回答是：如果出现上面的情况，是需要进行排气的。
一般油缸都有排气口或排气阀，是排气口的话，在一端进油时，要观察另一端的回油管附近，看看有没有丝堵，如果有丝堵，则慢慢松开丝堵，这时会先出气，然后过一会儿会慢慢出油；如果没有丝堵，则慢慢松开回路管的连接口。
如果油缸设置的是排气阀的话，可以松一下油管接头，然后多做几次动作即可排气。
但要注意喷油，如果油缸上有测压接头，选用测压接头则更安全，因为它容易操作，一般来讲，排气最好在高位，这样效果比较好。
如果油缸上这两者都没有，也可以进行排气操作，具体的操作是：先让活塞杆运动到一个方向，停顿一些时间，然后再让它运动到另一方向，再停顿一些时间，如此反复进行，就可以排掉油缸中的空气了。
二、油缸的拆装注意事项1、拆卸注意事项（1）油缸在拆卸前，先要使液压回路卸压，不然的话，当拧松与油缸相连接的油管接头时，回路中的高压油会应压力而迅速喷出，所以，必须先卸掉液压回路的压力，然后切断电源或动力源，待液压装置停止运转后，方能进行拆卸。
（2）在拆卸时要注意不要对活塞杆、螺纹、缸套内壁等造成损伤，为了不使活塞杆等细长件发生弯曲或变形，可以使用垫木。
（3）拆卸油缸要按照顺序进行，切记不能顺序颠倒，由于油缸的种类很多，大小也不尽相同，因此其对应的拆卸顺序也有所不同，基本的顺序是先放掉油缸中的油液，然后拆卸油缸缸盖，最后，再拆卸活塞、活塞杆。
在拆卸活塞或活塞杆时，如果活塞或活塞杆难以抽出，不能用蛮力强行抽出，这样会损伤甚至损坏部件，应查明原因，然后进行拆卸。
潍坊拖拉机外置油缸的安装流程与注意事项下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!潍坊拖拉机外置油缸的安装流程与注意事项1. 准备工作。
液压油缸的装配方法液压油缸是液压系统中重要的组件之一，其主要作用是将液压能转化为机械能，实现线性运动。
液压油缸的装配方法直接影响到其工作性能和使用寿命。
下面将详细介绍液压油缸的装配方法，包括前期准备、组件选择、组装流程、密封件安装等方面。
一、前期准备1.根据设备的工作要求、行程、负载等确定液压油缸的型号、规格和性能参数。
2.对所选液压油缸进行外观检查，确保零部件完整，无损坏、裂纹等问题。
3.对液压油缸表面进行清洁处理，以确保装配时的卫生。
4.准备液压油缸的安装位置，并做好支撑和固定的准备工作。
二、组件选择1.根据液压油缸的工作压力和负载要求，选择合适的液压缸筒、活塞和活塞杆。
2.选择合适的密封结构，包括密封环、密封垫、密封圈等。
3.根据液压油缸的使用环境和特殊要求，选择必要的特殊部件和附件，如挡纹环、缓冲装置等。
三、组装流程1.将液压缸筒固定在装配位置，确保其与配套设备的对称性和垂直度。
2.涂抹润滑油或液压油在液压缸筒内侧，并将活塞装入液压缸筒，注意活塞与液压缸筒的配合间隙。
3.安装活塞杆，注意保持活塞杆与活塞的同轴性。
4.装配密封结构，包括密封环、密封垫、密封圈等。
涂抹适量润滑油或液压油在密封件上，避免干摩擦。
5.逐步拧紧液压缸的螺栓，注意对称力配平，以避免因拧紧力不均导致液压缸变形。
四、密封件安装1.涂抹润滑油或液压油在密封环、密封垫、密封圈等密封结构上，避免干摩擦。
2.将密封件装配在相应的密封槽中，注意密封槽的清洁和沟槽尺寸的准确性。
3.在密封环和密封垫之间适当放置一定数量的液压油，以保证密封的灵敏性和效果。
4.将密封结构安装到液压油缸上后，用适当的工具加压，确保密封的完整性和紧密性。
五、装配注意事项1.液压油缸装配要求环境干净，避免灰尘和杂质污染油缸内部。
2.安装过程中需要保持零部件的清洁，防止油缸内壁和活塞等部件受到损伤。
3.在涂抹润滑油和液压油时要注意使用适当的润滑介质，避免过浓或过稀的情况。
液压油缸组装方法【最新版3篇】目录（篇1）一、液压油缸的概述二、液压油缸的组装方法1.准备工作2.油缸筒的安装3.油缸杆的安装4.密封件的安装5.油封的安装6.液压油的添加三、组装注意事项四、总结正文（篇1）一、液压油缸的概述液压油缸是一种将液压能转换为机械能的装置，通常由一个油缸筒、一个油缸杆和密封件等组成。
液压油缸广泛应用于各种工程机械、汽车、船舶等领域。
二、液压油缸的组装方法1.准备工作在组装液压油缸之前，需要先准备好所有需要用到的零部件，如油缸筒、油缸杆、密封件、油封等，并检查它们是否完好无损。
2.油缸筒的安装将油缸筒放在工作台上，用扳手或其他工具固定住，确保油缸筒稳定不动。
然后将油缸杆放入油缸筒内，注意油缸杆的螺纹要与油缸筒的螺纹对齐。
3.油缸杆的安装在油缸杆的螺纹上涂抹一些润滑油，以便于安装密封件。
然后将密封件套在油缸杆上，用手按压住密封件，使其紧密贴合在油缸杆上。
4.密封件的安装将油封放入油缸筒的底部，使其与油缸筒的内壁紧密贴合。
然后将油缸杆插入油缸筒，注意不要让油封受到损坏。
5.油封的安装在油封的表面涂抹一些润滑油，然后将油封套在油缸杆上，用手按压住油封，使其紧密贴合在油缸杆上。
6.液压油的添加将液压油倒入油缸筒中，注意不要超过油缸筒的 2/3，以免影响油缸的工作效果。
三、组装注意事项在组装液压油缸时，需要注意以下几点：1.所有零部件在安装前都需要进行检查，确保它们完好无损。
2.安装密封件和油封时，需要涂抹润滑油，以保证它们的紧密贴合。
3.添加液压油时，需要注意油的量，不要过多或过少。
四、总结液压油缸的组装过程虽然较为简单，但是需要注意一些细节问题，如零部件的检查、密封件和油封的安装等。
目录（篇2）一、液压油缸的概述二、液压油缸的组装方法1.准备工作2.组装步骤a.安装底座和缸体b.安装活塞杆c.安装密封件d.安装油口和法兰e.安装限位开关三、组装注意事项四、总结正文（篇2）液压油缸是一种将液压能转换为机械能的装置，常用于各种工程机械、汽车、船舶等领域。
一、实训目的本次液压缸拆装实训旨在通过实际操作，使学生掌握液压缸的结构、工作原理、拆装方法及注意事项，提高学生对液压系统的认识，培养实际操作技能，为今后从事液压系统维护与维修工作打下基础。
二、实训时间2022年10月15日三、实训地点机械工程实训室四、实训内容1. 液压缸的拆装2. 液压缸主要零部件的识别与检查3. 液压缸故障分析与排除五、实训步骤1. 液压缸的拆装（1）准备工作：穿戴好安全帽、防护眼镜、手套等防护用品，确保操作安全。
（2）拆卸液压缸：首先，关闭液压系统电源，释放液压缸内的压力。
然后，按照以下步骤拆卸液压缸：① 拆卸液压缸端盖：使用专用扳手拧下端盖螺栓，拆卸端盖。
② 拆卸活塞杆：将活塞杆与液压缸体分离，注意保持活塞杆的清洁与完好。
③ 拆卸活塞：在活塞杆上安装专用工具，拧下活塞固定螺栓，拆卸活塞。
④ 拆卸密封件：拆卸活塞上的密封件，检查密封件是否损坏。
（3）安装液压缸：按照拆卸的相反顺序安装液压缸，注意以下事项：① 确保活塞与活塞杆配合紧密，无松动。
② 检查密封件是否完好，如有损坏，应及时更换。
③ 润滑液压缸各部件，防止磨损。
2. 液压缸主要零部件的识别与检查（1）活塞杆：检查活塞杆表面是否有划痕、磨损，确保活塞杆与活塞配合紧密。
（2）活塞：检查活塞表面是否有划痕、磨损，确保活塞与活塞杆配合紧密。
（3）密封件：检查密封件是否损坏，如有损坏，应及时更换。
（4）液压缸体：检查液压缸体内部是否有划痕、磨损，确保液压缸体与活塞杆配合紧密。
3. 液压缸故障分析与排除（1）液压缸活塞运动不平稳：可能是密封件损坏、活塞杆与活塞配合不良等原因引起的。
解决方法：更换密封件，检查活塞杆与活塞配合情况。
（2）液压缸泄漏：可能是密封件损坏、液压缸体与活塞杆配合不良等原因引起的。
解决方法：更换密封件，检查液压缸体与活塞杆配合情况。
（3）液压缸卡死：可能是液压缸内部有异物、密封件损坏等原因引起的。
解决方法：清理液压缸内部异物，更换密封件。
在拆卸液压油缸之前，应该做好充足的准备。
首先就是应使液压回路卸压，不然当把与油缸相联接油管接头拧松时，回路中的高压油就会迅速喷出。
液压回路卸压时应先拧松溢流阀等处的手轮或调压螺钉，使压力油卸荷，然后切断电源或切断动力源，使液压装置停止运转。
拆卸液压油缸的步骤如下所示：1、为了防止活塞杆等细长件弯曲或变形，放置时应用垫木支承均衡。
拆卸时应防止损伤活塞杆顶端螺纹、油口螺纹和活塞杆表面、缸套内壁等。
2、拆卸时应按顺序进行。
由于各种液压缸结构和大小不尽相同，拆卸顺序也稍有不同。
一般应放掉油缸两腔的油液，然后拆卸缸盖，最后拆卸活塞与活塞杆。
在拆卸液压缸的缸盖时，对于内卡键式联接的卡键或卡环要使用专用工具，禁止使用扁铲；对于法兰式端盖必须用螺钉顶出，不允许锤击或硬撬。
在活塞和活塞杆难以抽出时，不可强行打出，应先查明原因再进行拆卸。
3、卸卸前后要设法创造条件防止液压缸的零件被周围的灰尘和杂质污染。
例如，拆卸时应尽量在干净的环境下进行；拆卸后所有零件要用塑料布盖好，不要用棉布或其他工作用布覆盖。
4、油缸拆卸后要认真检查，以确定哪些零件可以继续使用，哪些零件可以修理后再用，哪些零件必须更换。
5、装配前必须对各零件仔细清洗，不过需要注意的是要正确安装各处的密封装置。
比如在安装O形圈时，不要将其拉到永久变形的程度，也不要边滚动边套装，否则可能因形成扭曲状而漏油。
拆卸后的O形密封圈和防尘圈应全部换新。
又或者是安装Y形和V形密封圈时，要注意其安装方向，避免因装反而漏油。
对Y形密封圈而言，其唇边应对着有压力的油腔；此外，YX形密封圈还要注意区分是轴用还是孔用，不要装错。
V形密封圈由形状不同的支承环、密封环和压环组成，当压环压紧密封环时，支承环可使密封环产生为形而起密封作用，安装时应将密封环的开口面向压力油腔；调整压环时，应以不漏油为限，不可压得过紧，以防密封阻力过大。
6、螺纹联接件拧紧时应使用专用扳手，扭力矩应符合标准要求。
更换油缸时以及更换油缸后应该注意的事项
更换油缸之前需要注意的是：
1、首先需要停机（保障安全更换），如操作：先停止登录，停止动力供应，关闭通往该的油路，如果油管很多，找到油管后做好标记等
2、卸压（通过测点检查缸内压力然后卸掉压力(或关掉时,同时切记必须将带系统的蓄能器压力卸掉；否则会让操作人员洗油浴。
而且注意把油管接头保护好，防止进入脏东西。
还有注意安全，别被活动的设备砸到）
3、关闭附近的截止阀（一般系统都有）
4、使动作几次，驱除新缸内空气
更换油缸之后需要作以下检查：
1）排气装置调整。
先将缸内工作压力降到（0.5--1）MPa左右，然后使往复运动，打开排气塞进行排气。
打开的方法是：当活塞到达行程末端，压力升高的瞬间打开排气塞，而在开始返回之前立即关闭。
排气塞排气时，可听到嘘嘘的气声，随后喷出白浊色的泡沫状油液，空气排尽时喷出的油呈澄清色。
可以用肉眼判别排气是否彻底。
2）缓冲装置调整。
在装有可调节缓冲装置的情况下，而活塞又在运动中，应先将节流阀放在流量较小的位置上，然后逐渐调节节流口大小，直到满足要求为止。
3）各部位的检查。
液压缸除做上述调整工作外，还要检查各个密封件的漏油情况，以及安装联结部件的螺栓有无松动等现象，防止意外事故的发生。
4）定期检查。
根据的使用情况，安排定期检查的时间，并做好检查记录。
