图解法和解析法
图解法和解析法是法律研究过程中的两种研究方法，他们的特点各有不同，各
自有各自的优势和不足。
图解法是一种依靠图形说明概念、原则等法律信息的研究方法，它传授图形知识，借助图形语言传播法律信息。
例如，由框图、流程图、时间轴和箱形图等组成，帮助解释法律信息并容易记忆。
此外，图解法还可以通过文字和图形相结合的方式，使得法律信息复杂的问题变得清晰易懂。
解析法是一种分析法律规定和法官裁决的研究方法，其主要特点是以权力主体
的角度把握法律规定和法官裁决，以理论证明的方式研究某一法律问题。
例如，研究一项法律的根本原则可以充分分析其适用条件，基于深入的经济学、社会学和道德学的原理，将该问题把握在具体的原则中；研究法官裁决的时候，也可以通过语言学分析，深入挖掘裁决书原文，从断言层次分析、定义概念层次分析、推导结论层次分析直至判断结果，全面详细地研究裁决的立论支撑和证据支撑。
总之，图解法和解析法特别适合探讨法律，在一定程度上体现了法的科学性。
图解法以其直观性、容易掌握性和可操作性为主要优势，解析法以其精准性和丰富性为主要优势。
虽然两者都有不足，但仍然在法律领域中受到普遍认可，是法学界不断探索的重要研究手段。
立志当早，存高远线性盈亏平衡分析方法1、图解法图解法主要是通过绘制盈亏平衡图的方法来分析产量、成本和盈利的关系，找出盈亏平衡点。
2、数学计算方法数学计算方法是根据已知的数据，用代数方法进行盈亏平衡分析。
它所涉及的关键变量有四个，即产销量、产品单价、成本和税收。
其中成本又分为固定成本和变动成本。
这四个变量的关系如下：销售净收入产（销）量=------------------------ 产品单价+单位产品税金销售成本=固定成本总额+产销量×产品单位变动成本=固定成本总数+变动成本总额销售税金=销售收入×税率=销售量×产品单价×税率销售净收入=产（销）量×(产品单价-单位产品税金) 根据以上变量之间的关系，可以用代数法进行盈亏平衡分析。
假设条件可知：S=Q·（P-T）C=F+VQ 式中：S 为正常年份销售净收入，C 为正常年份生产总成本，Q 为正常年份产品产量，P 为单位产品销售价格，F 为年固定成本，V 为单位可变成本，T 为单位产品税金。
按照收支平衡的定义，S 应该等于C：S=C 或Q（P-T）=F+VQF 得Q=---------- ---P-V-T 据以上基本公式，可得出用各种不同参数表示的盈亏平衡点：（1）以产（销）量表示的盈亏平衡点BEPQ：FBEPQ=---------------- P-V-T 以产（销）量表示的盈亏平衡点，表明企业不发生亏损时所必须达到的最低限度的产品产（销）量。
一个拟建项目如果具有较小的、以实物产量表示的盈亏平衡点，说明该项目只要达到较低的产（销）量就可以保本，也表明该项目可以经受产品生产规模变动的较大的风险。
要使项目获得较小的BEPQ 值，就必须降低固定成本，降低单位产品可变成本、单位产品税金或相应提高销售单价。
（2）以生产能力利用率表示的盈亏平衡点BEPR：FBEPR=-------------/Q×100%P-V-TF=-------------------×100%（P-V-T）·Q 以生产能力表示的盈亏平衡点，表明项目不亏损时必须达到的最低限度的生产能力。

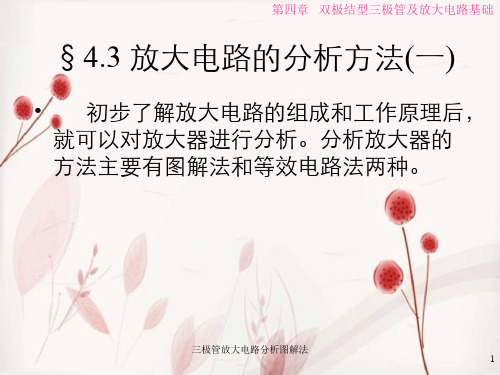

放⼤电路分析⽅法、图解法分析放⼤电路放⼤电路分析⽅法、图解法分析放⼤电路⼀、本⽂介绍的定义⼆、放⼤电路分析⽅法三、图解法⼀、本⽂介绍的定义放⼤电路分析、图解法、微变等效电路法、静态分析、动态分析、直流通路、交流通路、单管共射放⼤电路的直流和交流通路、静态⼯作点、图解法分析静态、直流负载线、交流负载线、电压放⼤倍数公式、交直流并存状态、电压放⼤作⽤、倒相作⽤、⾮线性失真、截⽌失真、饱和失真、最⼤输出幅度、电路参数对静态⼯作点的影响、⼆、放⼤电路分析⽅法放⼤电路分析：放⼤电路主要器件如双极型三极管、场效应管，特性曲线是⾮线性的，对放⼤电路定量分析，需要处理⾮线性问题，常⽤⽅法，图解法和微变等效电路法。
图解法：在放⼤管特性曲线上⽤作图的⽅法对放⼤电路求解。
微变等效电路法：将⾮线性问题转化成线性问题，也就是，在较⼩变化范围内，近似认为特性曲线是线性的，导出放⼤器件等效电路和微变等效参数，利⽤线性电路适⽤的定律定理对放⼤电路求解。
静态分析：讨论对象是直流成分，分析未加输⼊信号时，电路中各处的直流电压、直流电流。
动态分析：讨论对象是交流成分，加上交流输⼊信号，估算动态技术指标，电压放⼤倍数、输⼊电阻、输出电阻、通频带、最⼤输出功率。
直流通路：电容所在路视为开路；电感所在路视为短路。
交流通路：电容容抗为1/(wC)，电容值⾜够⼤，电容所在路视为短路；电感感抗为wL；理想直流电压源Vcc视为短路(因为电压恒定不变)；理想电流源，视为开路(因为电流变化量为0) 。
单管共射放⼤电路的直流和交流通路：如下图，直流通路，将隔直电容开路；交流通路，将隔直电容短路，直流电源Vcc短路。
静态⼯作点：三极管基极回路和集电极回路存在着直流电流和直流电压，这些电流电压在三极管输⼊输出特性曲线上对应⼀个点，称为静态⼯作点，静态⼯作点的基极电流Ibq、基极与发射极之间的电压Ubeq、集电极电流Icq、集电极与发射极电压Uceq。
三、图解法图解法分析静态：⽤作图的⽅法分析放⼤电路静态⼯作点。
