双排落地式外脚手架搭设方案附计算书

-----------工程 双排落地式外脚手架方案

编 制： 审 核： 批 准：

青岛建设集团置业分公司

二OO六年七月一日

双排落地式外脚手架搭设方案 一、工程概况 二、材料准备 1、脚手架钢管应采用3号普通钢管，其质量应符合《碳素结构钢》[GB/T700]中Q235-A级钢的规定。 2、脚手架钢管的尺寸应按下表采用，每根钢管的最大质量不应大于25kg。 截 面 尺 寸 最 大 长 度 外 径φ.d 壁 厚t 横向水平杆 其他杆

48mm 51mm 3.5mm 3.0mm 2200mm 6500mm

3、新钢管的检查应符合下列规定： ① 应有产品质量合格证； ② 应有质量检验报告； ③ 钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道； ④ 钢管的外径、壁厚、端面等的偏差，应分别符合《建筑施工扣件式钢管脚手架安全技术规范》第8.1.5条的规定； ⑤ 钢管必须涂有防锈漆。 4．扣件的验收应符合下列规定： 1） 新扣件应有生产许可证、法定检测单位的检测报告和产品质量合格证。当对扣件质量有怀疑时，应按规定抽样检测； 2） 旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换； 3） 新、旧扣件均应进行防锈处理。 5．脚手板的检查应符合下列规定： 4） 木脚手板的宽度不宜小于200mm，厚度不应小于50mm，应采用杉木或松木制作，其材质应符合《木结构设计规范》中Ⅱ级材质的规定；两端应各设直径为4mm的镀锌钢丝箍两道； 5） 腐朽的脚手板不得使用，板面的扭曲≤5mm。

三、基础处理 1．回填土应分层夯实，回填土应满足填方的强度和稳定性要求及设计规定的密实度要求； 2．脚手架底座底面标高应高于自然地坪200mm，并自建筑物向自然地坪做10%的坡度，以利于排水。

四、构造要求 扣件式钢管双排脚手架尺寸（m）见下表： 五、搭设要求 5.1总要求 1、脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上二步。 2、每搭设完一步脚手架后，应校正步距、纵距、横距及立杆的垂直度，其允许偏差应符合规范规定。 3、立杆底座下应铺设木垫板，垫板宜采用长度不少于2跨，厚度不小于50mm木垫板。 4、立杆接长除顶层顶步可采用搭接外，其余各层各步必须采用对接扣件连接。相邻立杆的对接扣件不得在同一高度内，隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm，各接头中心至主节点的距离不宜大于步距的1/3。 5、立杆采用搭接接头时，搭接长度不应小于1m，并应采用不少于两个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。 6、立杆顶端宜高出女儿墙上皮1m，高出檐口上皮1.5m。 7、脚手架必须设置纵、横向扫地杆，纵向扫地杆应设在距底座上皮不大于200mm处的立杆上，横向扫地杆应设在紧靠纵向扫地杆下方的立杆上。 8、纵向水平杆宜设在立杆内侧，其长度不宜小于3跨，纵向水平杆的接长宜采用对接扣件连接，也可采用搭接，两根相邻水平杆的接头不宜设在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm。 5.2横向水平杆的搭设应符合下列规定： 1、主接点必须设置一根横向水平杆，用直角扣件扣接在内外侧纵向水平杆上且严禁拆除。横向水平杆靠墙一端的外伸长度不应大于0.4架宽，且不大于500mm。 2、作业层上非主节点处的横向水平杆，宜根据支撑脚手板的需要等间距设置，最大间距不应大于立杆间距的1/2。 5.3脚手板的设置应符合下列要求： 1、作业层脚手板应铺满、铺稳，离开墙面120~150mm； 2、脚手板应设在三根横向水平杆上，当脚手板长度小于2m时，可采用2根横向水平杆支撑，但应将脚手板两端与其可靠固定。 3、脚手板对接平铺时，接头处必须设两根横向水平杆，脚手板外探长度130~150mm；脚手板搭接铺设时，接头必须支在横向水平杆上，搭接长度不应小于200mm，其伸出横向水平杆的长度不应小于100mm；作业层端部脚手板探头长度应取150mm，其板的两端均应与支撑杆可靠地固定。 5.5剪刀撑及横向斜撑的设置应符合下列规定：

连墙杆 架宽 大横杆 步 距 立 杆 间 距 允许搭设高 度 2+4×0.35（KN/m2） 2+2+4×0.35（KN/m2） 3+4×0.35

（KN/m2）

二步三跨

1.05 1.20~1.35 2.0 1.8 1.5 50 1.80 2.0 1.8 1.5 50

1.30 1.20~1.35 1.8 1.5 1.5 50 1.80 1.8 1.5 1.5 50

1.55 1.20~1.35 1.8 1.5 1.5 50 1.80 1.8 1.5 1.5 37 三步三跨

1.05 1.20~1.35 2.0 1.8 1.5 50 1.80 2.0 1.5 1.5 34

1.30 1.20~1.35 1.8 1.5 1.5 50 1.80 1.8 1.5 1.5 30 1、每道剪刀撑宽度不应小于4跨，且不应小于6m，每道剪刀撑跨越立杆的最多根数应符合下表规定： 剪刀撑与地面的倾角（α） 45º 50º 60º 剪刀撑跨越立杆的最多根数 7 6 5 2、高度在24m以下的脚手架，在外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置，中间各道剪刀撑之间的净距不应大于15m； 3、高度在24m以上的双排脚手架，应在外侧立面整个长度上连续设置剪刀撑；剪刀撑的接长宜采用搭接，搭接长度不应小于1 m，应采用2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm；剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150 mm。 4、横向斜撑应在同一节间，由底至顶层呈之字型连续布置，斜撑宜采用旋转扣件固定在与之相交的横向水平杆伸出端上，旋转扣件中心线至主节点的距离不宜大于150 mm。一字型、开口型双排脚手架的两端均必须设横向斜撑，中间宜每隔6跨设置一道。 5、高度24米以下的封闭型双排脚手架，可不设横向斜撑；高度在24米以上的封闭型双排脚手架，除拐角应设横向斜撑以外，中间应每隔6跨设置一道。 5.6斜道的搭设应符合下列要求： 1、高度6米以下的脚手架，宜采用一字型斜道，高度6米以上的脚手架，宜采用之字型斜道。 2、运料斜道宽度不宜小于1.5 m，坡度宜采用1：6，人行斜道宽度不宜小于1 m，坡度宜采用1：3。 3、斜角拐角处宜设置平台，其宽度不宜小于坡道宽度。 4、斜道两侧及平台外围应设置栏杆及挡脚板，栏杆高度应为1.2m，挡脚板高度不应小于180mm。 5、斜道脚手板顺铺时，接头宜采用搭接，下面的板头压住上面的板头，板头的凸棱处宜采用三角木填顺。 6、人行斜道和运料斜道的脚手板上应每隔250~300mm，设置一根防滑木条，木条厚度宜为20~30mm。 5.7防护栏杆及安全网设置符合下列要求： 1、操作层应设1.2m高防护栏杆和180mm高的挡脚板，另外在栏杆与脚手板高度1/2处设一道中栏杆；当操作层不需沿脚手架长度满铺脚手板时，可在端部采用护栏和立网将作业面限定，把探头封闭在作业面以外； 2、脚手架外侧应按规定设置密目安全网，安全网设置在外排立杆的里面，密目网应采用符合要求的系绳将网周边每隔450mm系牢在脚手管上； 3、脚手板铺设一般应至少两层，上层为作业面，下层为防护层，当作业层脚手板下无防护层时，应尽量靠近作业层处挂一层平网作为防护层，作业层以下每隔10m应设一层平网。 5.8连墙件的设置应符合下列规定： 1、连墙件布置的最大间距应符合下表规定：

脚手架高度 竖向间距 （h） 水平间距 （la） 每根连墙件覆盖面积 （m2）

双排 ≤50m 3 h 3 la ≤40 >50m 2 h 3 la ≤27 单排 ≤24m 3 h 3 la ≤40 注：h—步距；la—纵距。 2、连墙件宜靠近主节点设置，偏差主节点的距离不应大于300mm，应从底层第一步纵向水平杆处开始设置，当该处有困难时，应采用其它可靠措施固定； 3、一字型、开口型脚手架的两端必须设置连墙件，连墙件的间距不应大于建筑物的层高，并不应大于4m（两步）； 4、对高度24m以下的单、双排脚手架，宜采用刚性连墙件与建筑物可靠连接，宜可采用拉筋和顶撑配合使用的附墙连接方式。严禁使用仅有拉筋的柔性连墙件； 5、对高度24m以上的双排脚手架，必须采用刚性连墙件与建筑物可靠连接； 6、采用拉筋和顶撑的附墙连接方式，顶撑应可靠地顶在砼圈梁、柱等结构部位。拉筋应采用两根以上直径4mm的钢丝拧成一股，使用时不应少于2股，亦可采用直径不小于6mm的钢筋； 7、当脚手架下部暂时不能设连墙件时可搭设抛撑。抛撑与地面的倾角应在45º~60º之间；连接点中心至主节点的距离不应大于300mm，抛撑应在连接件搭设后方可拆除。 5.9卸料平台及通道的搭设应符合下列规定： 1、施工现场所用各种卸料平台，必须进行设计并绘出施工图纸； 2、卸料平台应能简单合理的与建筑结构连接，并应自成受力系统，禁止与脚手架连接，防止给脚手架增加不利荷载； 3、卸料平台脚手板应铺平绑牢，周围设置防护栏杆及挡脚板并用密目网封严，平台应在明显处设置标志牌，规定使用要求和限定荷载，并设专人加以监督。

六、脚手架的拆除 1、脚手架拆除时应按顺序逐层由上而下进行,严禁上下同时作业. 2、所有连墙杆应随脚手架逐层拆除,严禁先将连墙杆整层或数层拆除后再拆除脚手架;分段拆除高差不应大于2步. 3、当脚手架拆至下部最后一根长钢管的高度时,应先在适当位置搭临时抛撑加固,后拆连墙杆. 4、拆除后的各种杆件及扣件等必须及时分段集中用塔吊吊运至地面,严禁抛扔. 5、运至地面的构件应及时堆放整齐,确保现场文明施工. 6、脚手架拆除前应在建筑物外侧设警戒线,划分警戒区,由专人负职看护,确保拆除时的安全.

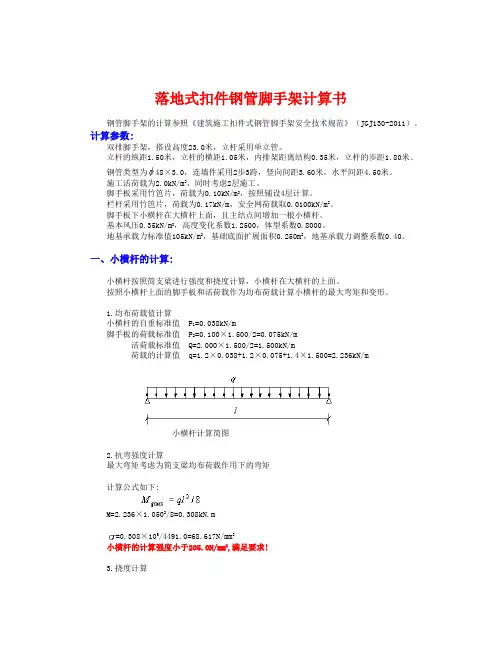

七、安全管理要求： 1、从事脚手架搭设人员必须是经过国家标准《特种作业人员安全技术考核管理规则》（GB5036）考核合格，专业架子工持上岗证上岗。无证人员不得安排从事登高架设作业。 2、参加工作的架工必须戴安全帽，系安全带，空防滑鞋。 3、按规定对脚手架材料和塔设质量进行检查验收，合格时方可使用。 4、作业层上的施工荷载应按设计要求 不得超载，严禁悬挂起重设备。或在装修过程中架体外侧挂大水桶。 5、当六级及六级以上风雨、大雾天气，应停止脚手架搭设与拆除工作。雨雪后上架作业应有防滑措施。 6、按规定对脚手架进行安全检查与维护。及时架设或拆除安全网。 7、在脚手架使用期间，严禁拆除下列杆件： a、主节点处的纵、横向水平杆，纵横向扫地杆。b、连墙件 8、脚手架在使用前,必须经项目负责人、安装负责人、架子工长共同对脚手架进行验收合格签字,方可使用. 双排扣件式脚手架的计算 脚手架选型及有关说明: 脚手架计算高度按21.5M计,立杆纵距1.5m横距1.2m,步距1.8m,钢管直径为48,壁厚
