无人机激光雷达扫描系统

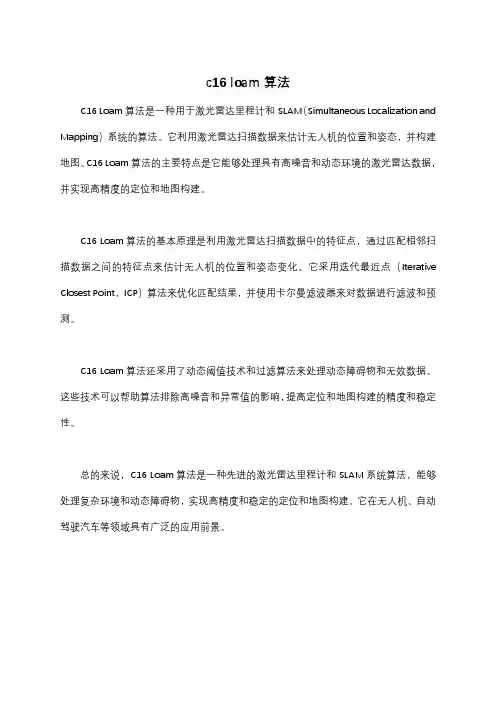

c16 loam算法
C16 Loam算法是一种用于激光雷达里程计和SLAM（Simultaneous Localization and Mapping）系统的算法。

它利用激光雷达扫描数据来估计无人机的位置和姿态，并构建地图。

C16 Loam算法的主要特点是它能够处理具有高噪音和动态环境的激光雷达数据，并实现高精度的定位和地图构建。

C16 Loam算法的基本原理是利用激光雷达扫描数据中的特征点，通过匹配相邻扫描数据之间的特征点来估计无人机的位置和姿态变化。

它采用迭代最近点（Iterative Closest Point，ICP）算法来优化匹配结果，并使用卡尔曼滤波器来对数据进行滤波和预测。

C16 Loam算法还采用了动态阈值技术和过滤算法来处理动态障碍物和无效数据。

这些技术可以帮助算法排除高噪音和异常值的影响，提高定位和地图构建的精度和稳定性。

总的来说，C16 Loam算法是一种先进的激光雷达里程计和SLAM系统算法，能够处理复杂环境和动态障碍物，实现高精度和稳定的定位和地图构建。

它在无人机、自动驾驶汽车等领域具有广泛的应用前景。

基于无人机的三维建模技术介绍无人机的三维建模技术介绍近年来，无人机技术的飞速发展已经为各行各业带来了许多创新和便利。

其中，基于无人机的三维建模技术尤为引人注目。

通过无人机的高精度搭载设备，可以快速高效地获取大范围的地理信息，并生成逼真的三维模型。

本文将介绍基于无人机的三维建模技术的原理和应用。

一、技术原理1.1 激光雷达扫描无人机的三维建模技术的核心之一是激光雷达扫描技术。

激光雷达通过向地面发射激光束，利用接收到的反射光来计算与地面的距离，从而生成地面的高程数据。

通过多个激光束的扫描，可以获取地面的三维坐标信息。

激光雷达扫描技术具有高精度和高效率的优势，可以在较短的时间内获取大量的地理信息。

1.2 摄影测量除了激光雷达扫描技术，无人机的三维建模技术还可以利用摄影测量技术来获取地理信息。

通过搭载高分辨率的相机，无人机可以从不同的角度拍摄地面图像。

通过计算这些图像间的几何关系，可以实现对地面的三维建模。

相比于激光雷达扫描技术，摄影测量技术可以提供更丰富的纹理信息，使得生成的三维模型更加真实逼真。

二、应用领域2.1 地理测绘与勘探基于无人机的三维建模技术在地理测绘与勘探领域具有广泛的应用前景。

通过无人机搭载激光雷达设备，可以快速获取大范围地理信息，包括地形、地貌和建筑物等。

这为土地规划、城市建设和资源勘探提供了精确且及时的数据支持。

同时，利用无人机搭载相机进行摄影测量，可以实现更为精细的地貌和建筑物的建模，为城市规划和环境监测提供更全面的参考。

2.2 文化遗产保护文化遗产保护也是基于无人机的三维建模技术的重要应用领域之一。

通过无人机搭载相机进行摄影测量，可以高效地捕捉文化遗产的细节，包括建筑物、雕塑和壁画等。

这为文物保护和考古研究提供了重要的基础数据。

利用三维建模技术，文化遗产的数字化保护和展示变得更加方便可行，也能够为文化遗产的传承和研究提供更多的可能性。

2.3 建筑设计与施工在建筑设计与施工领域，基于无人机的三维建模技术也具有广泛的应用价值。

无人机激光雷达数据处理方法分析与精度评估激光雷达作为无人机获取环境和目标信息的重要传感器，广泛应用于测绘、地质勘探、农业和城市规划等领域。

在激光雷达数据处理领域，各种方法和算法被提出以提高数据的质量和精度。

本文将分析常用的无人机激光雷达数据处理方法，并对其精度进行评估。

第一部分：无人机激光雷达数据处理方法分析1. 数据预处理数据预处理是激光雷达数据处理的第一步，用于去除噪声、滤波和提取目标特征。

常见的数据预处理方法包括噪声滤波、去除离群点和地面提取。

其中，噪声滤波主要包括均值滤波、中值滤波和高斯滤波等方法，用于去除激光雷达数据中的随机噪声。

去除离群点是为了剔除掉不符合几何和统计规律的数据点，常用的方法有欧氏距离、Z值和曲率等。

地面提取是为了获得地物或目标点云而去除地面点云，一般采用基于形状特征的方法。

2. 点云配准点云配准是指将多个激光雷达扫描获得的点云数据进行对齐，以获得全局坐标系下的一致点云。

无人机在飞行中会受到姿态变化、风速和外界干扰等因素的影响，导致采集到的点云数据存在姿态不一致和位置漂移等问题。

常见的点云配准方法包括ICP（迭代最近点）、特征点匹配和基于地面特征的方法。

ICP方法是一种迭代的最小二乘优化方法，通过不断优化点云的刚体变换，使点云间的误差最小化。

3. 物体检测与分割物体检测与分割是指从点云数据中提取出目标物体。

在无人机应用中，常见的目标物体包括建筑物、树木和车辆等。

物体检测与分割方法可以根据目标的形状、尺寸和密度等特征进行分类。

常用的方法包括基于形状特征的分割、基于聚类的分割和基于区域的分割等。

这些方法可以提取出点云数据中的目标物体，为后续的目标识别和测量等提供基础。

第二部分：无人机激光雷达数据精度评估1. 点云精度评估点云精度评估是指对激光雷达采集到的点云数据进行质量检验，以评估其精度和准确性。

常见的点云精度评估方法包括相对精度评估和绝对精度评估。

相对精度评估主要采用地面控制点或标志物来衡量点云数据间的相对位置和姿态误差。

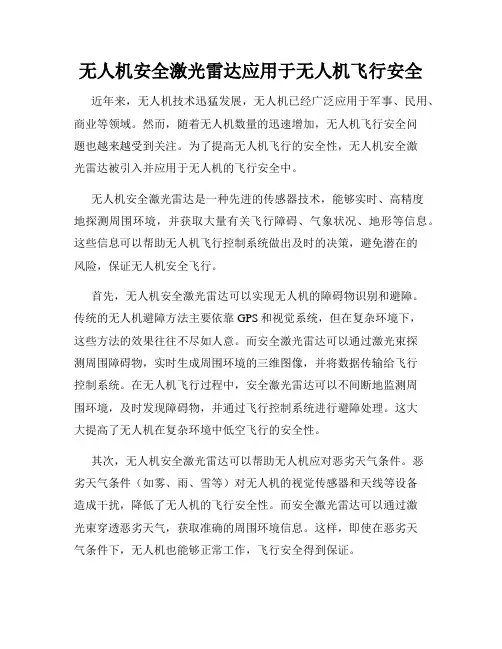

无人机安全激光雷达应用于无人机飞行安全近年来，无人机技术迅猛发展，无人机已经广泛应用于军事、民用、商业等领域。

然而，随着无人机数量的迅速增加，无人机飞行安全问题也越来越受到关注。

为了提高无人机飞行的安全性，无人机安全激光雷达被引入并应用于无人机的飞行安全中。

无人机安全激光雷达是一种先进的传感器技术，能够实时、高精度地探测周围环境，并获取大量有关飞行障碍、气象状况、地形等信息。

这些信息可以帮助无人机飞行控制系统做出及时的决策，避免潜在的风险，保证无人机安全飞行。

首先，无人机安全激光雷达可以实现无人机的障碍物识别和避障。

传统的无人机避障方法主要依靠GPS和视觉系统，但在复杂环境下，这些方法的效果往往不尽如人意。

而安全激光雷达可以通过激光束探测周围障碍物，实时生成周围环境的三维图像，并将数据传输给飞行控制系统。

在无人机飞行过程中，安全激光雷达可以不间断地监测周围环境，及时发现障碍物，并通过飞行控制系统进行避障处理。

这大大提高了无人机在复杂环境中低空飞行的安全性。

其次，无人机安全激光雷达可以帮助无人机应对恶劣天气条件。

恶劣天气条件（如雾、雨、雪等）对无人机的视觉传感器和天线等设备造成干扰，降低了无人机的飞行安全性。

而安全激光雷达可以通过激光束穿透恶劣天气，获取准确的周围环境信息。

这样，即使在恶劣天气条件下，无人机也能够正常工作，飞行安全得到保证。

此外，无人机安全激光雷达还可以提高无人机的精确定位能力。

无人机需要准确地知道自身的位置和姿态信息，以实现精确的飞行任务。

而安全激光雷达可以通过高精度的距离测量和三维重建技术，为无人机提供准确的位置和姿态信息。

通过与其他定位设备（如GPS、惯性导航等）融合使用，无人机的精确定位能力得到了进一步提高。

最后，无人机安全激光雷达还可以用于无人机的安全监控和救援任务。

无人机在执行安全监控任务时，需要实时掌握周围环境的变化，以便及时发现异常情况。

而安全激光雷达可以提供可靠的环境感知能力，帮助无人机及时发现潜在的安全风险。

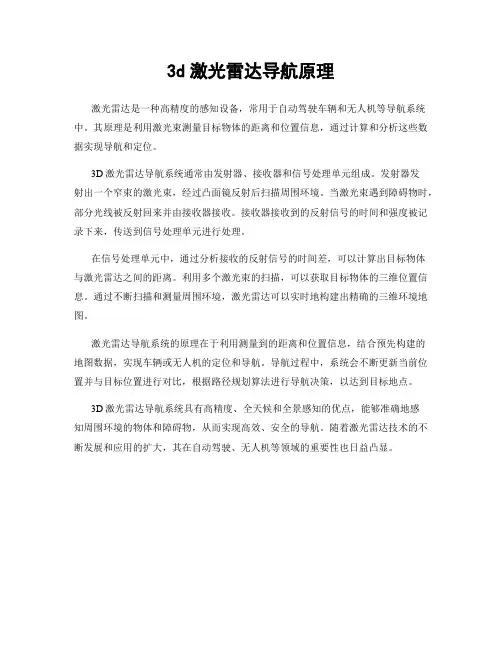

3d激光雷达导航原理
激光雷达是一种高精度的感知设备，常用于自动驾驶车辆和无人机等导航系统中。

其原理是利用激光束测量目标物体的距离和位置信息，通过计算和分析这些数据实现导航和定位。

3D激光雷达导航系统通常由发射器、接收器和信号处理单元组成。

发射器发
射出一个窄束的激光束，经过凸面镜反射后扫描周围环境。

当激光束遇到障碍物时，部分光线被反射回来并由接收器接收。

接收器接收到的反射信号的时间和强度被记录下来，传送到信号处理单元进行处理。

在信号处理单元中，通过分析接收的反射信号的时间差，可以计算出目标物体
与激光雷达之间的距离。

利用多个激光束的扫描，可以获取目标物体的三维位置信息。

通过不断扫描和测量周围环境，激光雷达可以实时地构建出精确的三维环境地图。

激光雷达导航系统的原理在于利用测量到的距离和位置信息，结合预先构建的
地图数据，实现车辆或无人机的定位和导航。

导航过程中，系统会不断更新当前位置并与目标位置进行对比，根据路径规划算法进行导航决策，以达到目标地点。

3D激光雷达导航系统具有高精度、全天候和全景感知的优点，能够准确地感
知周围环境的物体和障碍物，从而实现高效、安全的导航。

随着激光雷达技术的不断发展和应用的扩大，其在自动驾驶、无人机等领域的重要性也日益凸显。

第1篇一、引言随着科技的飞速发展，激光雷达（LiDAR）技术在自动驾驶、测绘、机器人、无人机等领域的应用越来越广泛。

激光雷达通过发射激光脉冲，测量光与物体之间的距离，进而获取目标物体的三维信息。

本文将详细介绍激光雷达全套解决方案，包括激光雷达的工作原理、分类、关键技术、应用领域以及未来发展前景。

二、激光雷达工作原理激光雷达利用激光发射和接收系统，测量光与物体之间的距离。

其基本原理如下：1. 激光发射：激光雷达发射器发射一束激光脉冲，脉冲的光能量在短时间内集中，具有较高的强度。

2. 光传播：激光脉冲在空气中传播，遇到物体时发生反射。

3. 光接收：激光雷达接收器接收反射回来的光信号。

4. 时间测量：激光雷达测量发射激光脉冲到接收反射光信号所需的时间，根据光速和测量时间，计算出激光脉冲与物体之间的距离。

5. 数据处理：将测量到的距离信息进行处理，生成目标物体的三维点云数据。

三、激光雷达分类根据激光雷达的工作原理和应用场景，可分为以下几类：1. 激光雷达按波长分类：（1）短波激光雷达：波长在1064nm以下，如355nm、532nm等，主要用于军事、工业等领域。

（2）长波激光雷达：波长在1064nm以上，如1550nm等，主要用于汽车、无人机等领域。

2. 激光雷达按测量距离分类：（1）短距离激光雷达：测量距离在100m以内，如汽车前向激光雷达。

（2）中距离激光雷达：测量距离在100-500m之间，如无人机激光雷达。

（3）长距离激光雷达：测量距离在500m以上，如测绘激光雷达。

3. 激光雷达按扫描方式分类：（1）机械扫描激光雷达：通过旋转或摆动镜片等机械部件，改变激光束的扫描方向。

（2）相位激光雷达：通过测量光波相位差，实现激光束的扫描。

（3）固态激光雷达：采用半导体激光器，无需机械部件，具有体积小、功耗低等优点。

四、激光雷达关键技术1. 激光器技术：激光器是激光雷达的核心部件，其性能直接影响激光雷达的性能。

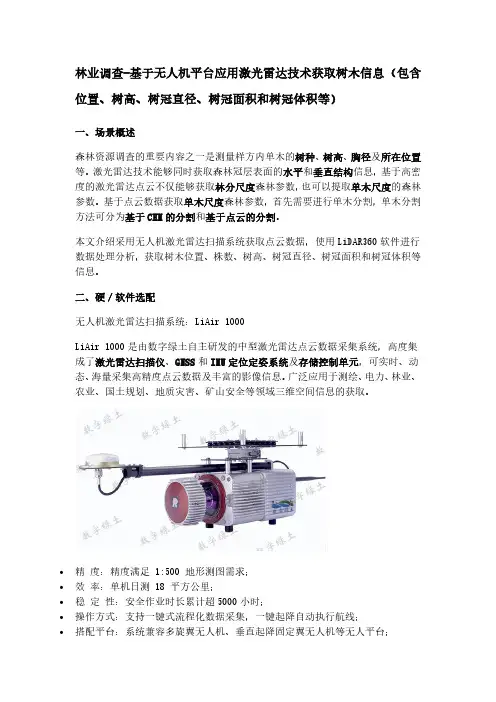

林业调查-基于无人机平台应用激光雷达技术获取树木信息（包含位置、树高、树冠直径、树冠面积和树冠体积等）
一、场景概述
森林资源调查的重要内容之一是测量样方内单木的树种、树高、胸径及所在位置等。

激光雷达技术能够同时获取森林冠层表面的水平和垂直结构信息，基于高密度的激光雷达点云不仅能够获取林分尺度森林参数，也可以提取单木尺度的森林参数。

基于点云数据获取单木尺度森林参数，首先需要进行单木分割，单木分割方法可分为基于CHM的分割和基于点云的分割。

本文介绍采用无人机激光雷达扫描系统获取点云数据，使用LiDAR360软件进行数据处理分析，获取树木位置、株数、树高、树冠直径、树冠面积和树冠体积等信息。

二、硬／软件选配
无人机激光雷达扫描系统：LiAir 1000
LiAir 1000是由数字绿土自主研发的中型激光雷达点云数据采集系统，高度集成了激光雷达扫描仪、GNSS和IMU定位定姿系统及存储控制单元，可实时、动态、海量采集高精度点云数据及丰富的影像信息。

广泛应用于测绘、电力、林业、农业、国土规划、地质灾害、矿山安全等领域三维空间信息的获取。

•精度：精度满足 1:500 地形测图需求；
•效率：单机日测 18 平方公里；
•稳定性：安全作业时长累计超5000小时；
•操作方式：支持一键式流程化数据采集，一键起降自动执行航线；
•搭配平台：系统兼容多旋翼无人机、垂直起降固定翼无人机等无人平台；。

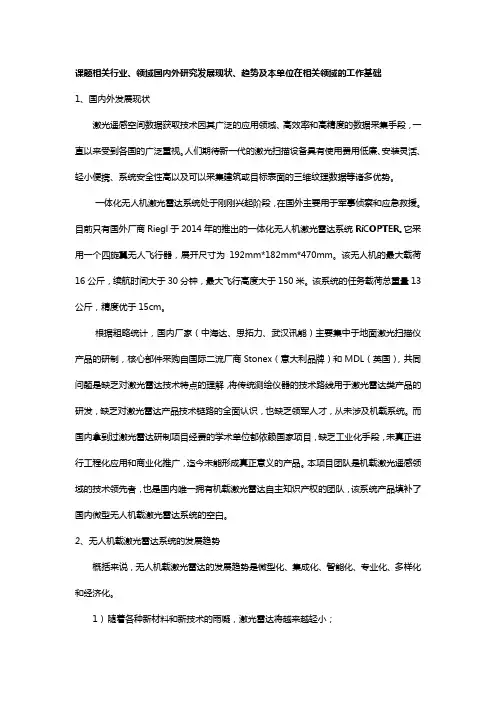

课题相关行业、领域国内外研究发展现状、趋势及本单位在相关领域的工作基础1、国内外发展现状激光遥感空间数据获取技术因其广泛的应用领域、高效率和高精度的数据采集手段，一直以来受到各国的广泛重视。

人们期待新一代的激光扫描设备具有使用费用低廉、安装灵活、轻小便携、系统安全性高以及可以采集建筑或目标表面的三维纹理数据等诸多优势。

一体化无人机激光雷达系统处于刚刚兴起阶段，在国外主要用于军事侦察和应急救援。

目前只有国外厂商Riegl于2014年的推出的一体化无人机激光雷达系统RiCOPTER。

它采用一个四旋翼无人飞行器，展开尺寸为192mm*182mm*470mm。

该无人机的最大载荷16公斤，续航时间大于30分钟，最大飞行高度大于150米。

该系统的任务载荷总重量13公斤，精度优于15cm。

根据粗略统计，国内厂家（中海达、思拓力、武汉讯能）主要集中于地面激光扫描仪产品的研制，核心部件采购自国际二流厂商Stonex（意大利品牌）和MDL（英国），共同问题是缺乏对激光雷达技术特点的理解，将传统测绘仪器的技术路线用于激光雷达类产品的研发，缺乏对激光雷达产品技术链路的全面认识，也缺乏领军人才，从未涉及机载系统。

而国内拿到过激光雷达研制项目经费的学术单位都依赖国家项目，缺乏工业化手段，未真正进行工程化应用和商业化推广，迄今未能形成真正意义的产品。

本项目团队是机载激光遥感领域的技术领先者，也是国内唯一拥有机载激光雷达自主知识产权的团队，该系统产品填补了国内微型无人机载激光雷达系统的空白。

2、无人机载激光雷达系统的发展趋势概括来说，无人机载激光雷达的发展趋势是微型化、集成化、智能化、专业化、多样化和经济化。

1）随着各种新材料和新技术的雨凝，激光雷达将越来越轻小；2）系统集成对更高，作业更灵捷，功能更强大；3）激光点云和图像数据处理的软件将更加高效、快捷，进一步满足实时处理的需要，系统将根据得到的空间信息及时发出作业指令；4）在民用领域的应用会越来越广泛；5）在特定应用领域将会出现专业化软件，有利于深度解决特定行业的特定需求。

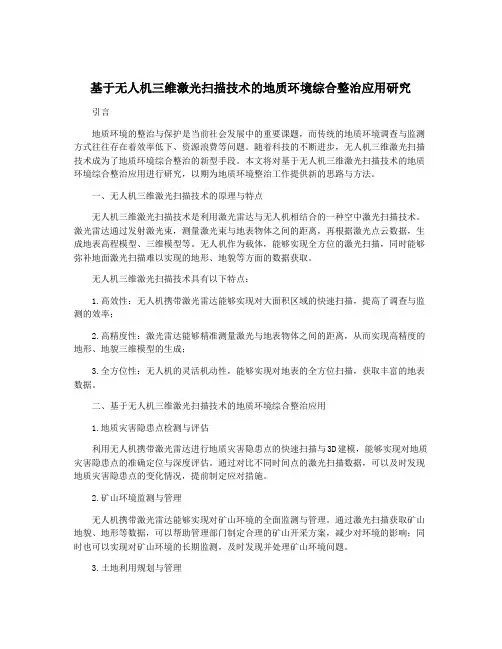

基于无人机三维激光扫描技术的地质环境综合整治应用研究引言地质环境的整治与保护是当前社会发展中的重要课题，而传统的地质环境调查与监测方式往往存在着效率低下、资源浪费等问题。

随着科技的不断进步，无人机三维激光扫描技术成为了地质环境综合整治的新型手段。

本文将对基于无人机三维激光扫描技术的地质环境综合整治应用进行研究，以期为地质环境整治工作提供新的思路与方法。

一、无人机三维激光扫描技术的原理与特点无人机三维激光扫描技术是利用激光雷达与无人机相结合的一种空中激光扫描技术。

激光雷达通过发射激光束，测量激光束与地表物体之间的距离，再根据激光点云数据，生成地表高程模型、三维模型等。

无人机作为载体，能够实现全方位的激光扫描，同时能够弥补地面激光扫描难以实现的地形、地貌等方面的数据获取。

无人机三维激光扫描技术具有以下特点：1.高效性：无人机携带激光雷达能够实现对大面积区域的快速扫描，提高了调查与监测的效率；2.高精度性：激光雷达能够精准测量激光与地表物体之间的距离，从而实现高精度的地形、地貌三维模型的生成；3.全方位性：无人机的灵活机动性，能够实现对地表的全方位扫描，获取丰富的地表数据。

二、基于无人机三维激光扫描技术的地质环境综合整治应用1.地质灾害隐患点检测与评估利用无人机携带激光雷达进行地质灾害隐患点的快速扫描与3D建模，能够实现对地质灾害隐患点的准确定位与深度评估。

通过对比不同时间点的激光扫描数据，可以及时发现地质灾害隐患点的变化情况，提前制定应对措施。

2.矿山环境监测与管理无人机携带激光雷达能够实现对矿山环境的全面监测与管理。

通过激光扫描获取矿山地貌、地形等数据，可以帮助管理部门制定合理的矿山开采方案，减少对环境的影响；同时也可以实现对矿山环境的长期监测，及时发现并处理矿山环境问题。

3.土地利用规划与管理利用无人机携带激光雷达进行土地利用规划与管理，能够实现对土地利用现状的全面调查与评估。

通过激光扫描获取土地利用现状的高精度地形数据，为土地规划与管理部门提供科学依据，帮助合理规划土地利用，保护生态环境。

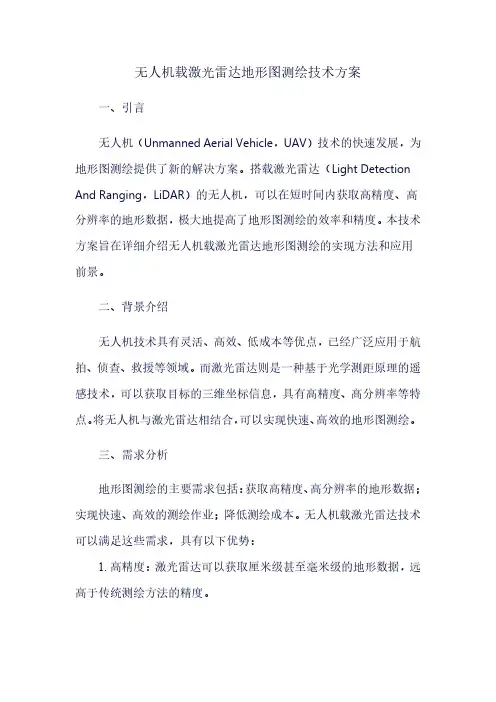

无人机载激光雷达地形图测绘技术方案一、引言无人机（Unmanned Aerial Vehicle，UAV）技术的快速发展，为地形图测绘提供了新的解决方案。

搭载激光雷达（Light Detection And Ranging，LiDAR）的无人机，可以在短时间内获取高精度、高分辨率的地形数据，极大地提高了地形图测绘的效率和精度。

本技术方案旨在详细介绍无人机载激光雷达地形图测绘的实现方法和应用前景。

二、背景介绍无人机技术具有灵活、高效、低成本等优点，已经广泛应用于航拍、侦查、救援等领域。

而激光雷达则是一种基于光学测距原理的遥感技术，可以获取目标的三维坐标信息，具有高精度、高分辨率等特点。

将无人机与激光雷达相结合，可以实现快速、高效的地形图测绘。

三、需求分析地形图测绘的主要需求包括：获取高精度、高分辨率的地形数据；实现快速、高效的测绘作业；降低测绘成本。

无人机载激光雷达技术可以满足这些需求，具有以下优势：1.高精度：激光雷达可以获取厘米级甚至毫米级的地形数据，远高于传统测绘方法的精度。

2.高分辨率：激光雷达可以获取大量的点云数据，通过点云处理软件可以生成高分辨率的地形图。

3.快速高效：无人机可以快速飞行，覆盖大范围区域，实现快速测绘作业。

4.低成本：无人机和激光雷达的成本相对较低，可以降低测绘成本。

四、系统设计1.无人机平台选择：选择适合搭载激光雷达的无人机平台，要求无人机具有稳定的飞行性能和较大的载荷能力。

2.激光雷达选型：根据测绘需求和预算选择合适的激光雷达型号，要求激光雷达具有较高的测距精度和分辨率。

3.飞行计划制定：根据测区范围和地形特点制定飞行计划，包括航线规划、飞行高度、飞行速度等参数设置。

4.数据采集与处理：使用无人机搭载激光雷达进行数据采集，将采集的点云数据进行预处理和后处理，生成地形图。

5.成果输出：将生成的地形图导出为常见格式（如DWG、DXF 等），方便后续使用。

五、实现方法1.无人机平台搭建：根据所选无人机平台和激光雷达型号进行搭建和集成，确保无人机的稳定性和载荷能力。

无人机激光雷达点云飞行参数
无人机激光雷达点云飞行参数主要包括以下几点：
1. 飞行高度：这是无人机在目标区域上方的高度，它决定了激光雷达能够获取到多少地面信息。

2. 飞行速度：无人机的飞行速度会影响点云的密度和覆盖范围。

较慢的飞行速度可以获取更密集的点云数据，而较快的飞行速度则可以更快地完成扫描。

3. 扫描角度：激光雷达的扫描角度决定了点云数据的覆盖范围。

例如，垂直扫描角度为90度的激光雷达可以获取到与无人机正下方相对应的点云数据，而水平扫描角度则决定了无人机在垂直方向上移动时能够扫描到的地面范围。

4. 点云分辨率：这是指激光雷达获取的点云数据的精度，通常以每像素的点数来表示。

较高的分辨率可以提供更精确的地面信息，但同时也会增加数据处理的难度和时间。

5. 激光雷达参数：包括激光雷达的测距范围、测量精度、脉冲频率等参数，这些参数都会影响点云数据的获取质量和处理速度。

6. 无人机性能：无人机的动力系统、稳定性、导航精度等因素也会影响点云数据的获取质量。

例如，无人机的稳定性不好可能会导致点云数据出现噪声或异常。

7. 环境因素：如天气条件、地形复杂度等也会对无人机激光雷达点云飞行参数产生影响。

例如，在恶劣天气条件下，无人机可能无法获取到高质量的点云数据。

请注意，具体的参数值可能会根据无人机的型号、任务需求和作业条件的不同而有所差异。

因此，在实际应用中，需要根据具体情况进行参数调整和优化。
