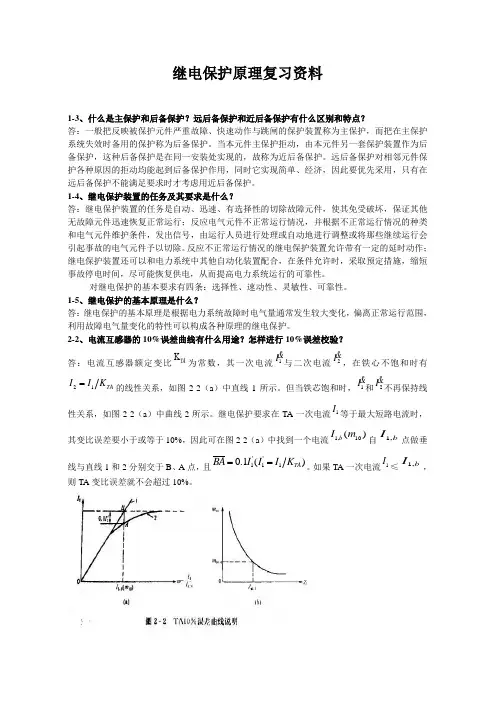

继电保护原理复习资料1-3、什么是主保护和后备保护？远后备保护和近后备保护有什么区别和特点？答：一般把反映被保护元件严重故障、快速动作与跳闸的保护装置称为主保护，而把在主保护系统失效时备用的保护称为后备保护。
当本元件主保护拒动，由本元件另一套保护装置作为后备保护，这种后备保护是在同一安装处实现的，故称为近后备保护。
远后备保护对相邻元件保护各种原因的拒动均能起到后备保护作用，同时它实现简单、经济，因此要优先采用，只有在远后备保护不能满足要求时才考虑用近后备保护。
1-4、继电保护装置的任务及其要求是什么？答：继电保护装置的任务是自动、迅速、有选择性的切除故障元件，使其免受破坏，保证其他无故障元件迅速恢复正常运行；反应电气元件不正常运行情况，并根据不正常运行情况的种类和电气元件维护条件，发出信号，由运行人员进行处理或自动地进行调整或将那些继续运行会引起事故的电气元件予以切除。
反应不正常运行情况的继电保护装置允许带有一定的延时动作；继电保护装置还可以和电力系统中其他自动化装置配合，在条件允许时，采取预定措施，缩短事故停电时间，尽可能恢复供电，从而提高电力系统运行的可靠性。
对继电保护的基本要求有四条：选择性、速动性、灵敏性、可靠性。
1-5、继电保护的基本原理是什么？答：继电保护的基本原理是根据电力系统故障时电气量通常发生较大变化，偏离正常运行范围，利用故障电气量变化的特性可以构成各种原理的继电保护。
2-2、电流互感器的10%误差曲线有什么用途？怎样进行10%误差校验？答：电流互感器额定变比K TA 为常数，其一次电流1I 与二次电流2I ，在铁心不饱和时有21TA I I K =的线性关系，如图2-2（a ）中直线1所示。
但当铁芯饱和时，1I 和2I 不再保持线性关系，如图2-2（a ）中曲线2所示。
继电保护要求在TA 一次电流1I 等于最大短路电流时，其变比误差要小于或等于10%，因此可在图2-2（a ）中找到一个电流1,10()b I m 自1,b I 点做垂线与直线1和2分别交于B 、A 点，且''1110.1()TA BA I I I K ==。
电力系统继电保护辅导资料二主题：课件第二章电网的电流保护第1-2节——单侧电源网络相间短路的电流保护、电网相间短路的方向性电流保护学习时间：2013年10月7日－10月13日内容：我们这周主要学习第二章的第1-2节，单侧电源网络相间短路的电流保护和电网相间短路的方向性电流保护的相关内容。
希望通过下面的内容能使同学们加深电网电流保护相关知识的理解。
一、学习要求1．掌握三段式电流保护的配合原则、整定计算，会阅读三段式电流保护的原理图；2．理解方向性电流保护中方向元件的作用，能正确按动作方向分组配合、整定计算。
二、主要内容（一）单侧电源网络相间短路的电流保护1．继电器（1）基本原理能自动地使被控制量发生跳跃变化的控制元件称为继电器。
当输入信号达到某一定值或由某一定值突跳到零时，继电器就动作，使被控制电路通断。
它的功能是反应输入信号的变化以实现自动控制和保护。
继电器的继电特性：(也称控制特性)继电器的输入量和输出量在整个变化过程中的相互关系。
图1 继电特性继电器的返回系数r K ：返回值r X 与动作值op X 的比值。
即r r opX K X 过量继电器：反应电气量增加而动作的继电器。
其返回系数小于1，不小于0.85。
欠量继电器：反应电气量降低而动作的继电器。
其返回系数大于1，不大于1.2。
（2）继电保护装置的基本分类● 按动作原理：电磁型、感应型、整流型、晶体管型、集成电路型、微机型等继电器。
● 按反应的物理量：电流继电器、电压继电器、功率方向继电器、阻抗继电器和频率继电器等。
● 按作用：起动继电器、时间继电器、中间继电器、信号继电器和出口继电器等。
Y Y min 0（3）过电流继电器动作电流(I op )：使继电器动作的最小电流。
返回电流(I re )：使继电器由动作状态返回到起始位置时的最大电流。
2.单侧电源网络相间短路时电流量值特征正常运行：负荷电流短路：三相短路、两相短路k k s E I K Z Z ϕϕ=+式中，E ϕ——系统等效电源的相电动势；s Z ——保护安装处至系统等效电源之间的阻抗；k Z ——短路点至保护安装处之间的阻抗；K ϕ——短路类型系数（三相短路取１，两相短路取2）。
