常见的三端稳压器分类及使用方法
市场中常见的三端稳压器，主要有两种，一种是输出的是固定电压，叫固定输出三端稳压器。
另一种输出的是可调节电压，叫可调输出三端稳大器，此外还有正电压和负电压输出型。
但是基本原理是大同小异，都是通过采用串联型稳压电路来实现稳压的。
三端稳压器是线性集成稳压器中使用相对比较广泛的一种稳压器，因为三端稳压器只有三个引出端子，外接元件少，使用方便，性能稳定，价格低廉的优点，使其得到广泛推广应用。
集成稳压器按出线端子数量和使用情况大致可分为三端固定式、三端可调式、多端可调式及单片开关式等几种。
（1）三端固定式集成稳压器。
三端固定式集成稳压器是一种串联调整式稳压器。
它将全部电路集成在单块硅片中，整个集成稳压器只有输入、输出和公共三个引出端，使用非常方便。
典型产品有78&TImes;&TImes;正电压输出系列和
79&TImes;&TImes;负电压输出系列。
图99 （a）为78乘以乘以系列的正电压输出，图99 （b）为79乘以乘以系列的负电压输出。

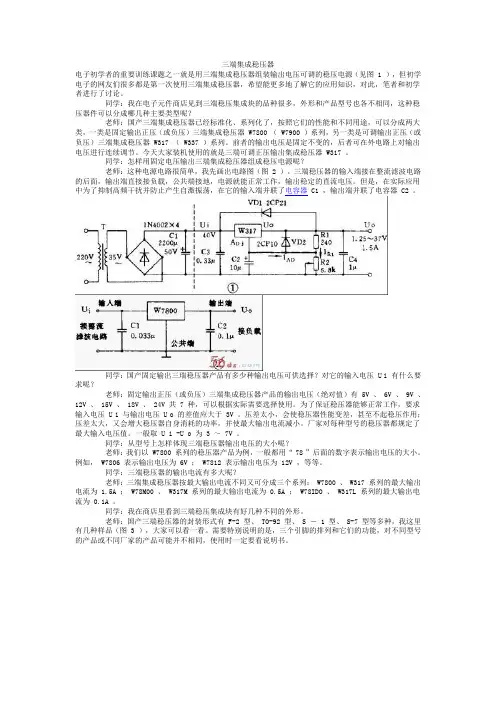

三端集成稳压器电子初学者的重要训练课题之一就是用三端集成稳压器组装输出电压可调的稳压电源（见图 1 ），但初学电子的网友们很多都是第一次使用三端集成稳压器，希望能更多地了解它的应用知识，对此，笔者和初学者进行了讨论。
同学：我在电子元件商店见到三端稳压集成块的品种很多，外形和产品型号也各不相同，这种稳压器件可以分成哪几种主要类型呢？老师：国产三端集成稳压器已经标准化、系列化了，按照它们的性能和不同用途，可以分成两大类，一类是固定输出正压（或负压）三端集成稳压器 W7800 （ W7900 ）系列，另一类是可调输出正压（或负压）三端集成稳压器 W317 （ W337 ）系列。
前者的输出电压是固定不变的，后者可在外电路上对输出电压进行连续调节。
今天大家装机使用的就是三端可调正压输出集成稳压器 W317 。
同学：怎样用固定电压输出三端集成稳压器组成稳压电源呢？老师：这种电源电路很简单，我先画出电路图（图 2 ）。
三端稳压器的输入端接在整流滤波电路的后面，输出端直接接负载，公共端接地，电源就能正常工作，输出稳定的直流电压。
但是，在实际应用中为了抑制高频干扰并防止产生自激振荡，在它的输入端并联了电容器 C1 ，输出端并联了电容器 C2 。
同学：国产固定输出三瑞稳压器产品有多少种输出电压可供选择？对它的输入电压 U i 有什么要求呢？老师：固定输出正压（或负压）三端集成稳压器产品的输出电压（绝对值）有 5V 、 6V 、 9V 、12V 、 15V 、 18V 、 24V 共 7 种，可以根据实际需要选择使用。
为了保证稳压器能够正常工作，要求输入电压 U i 与输出电压 U o 的差值应大于 3V 。
压差太小，会使稳压器性能变差，甚至不起稳压作用；压差太大，又会增大稳压器自身消耗的功率，并使最大输出电流减小。
厂家对每种型号的稳压器都规定了最大输入电压值。
一般取 U i -U o 为 3 ～ 7V 。
同学：从型号上怎样体现三端稳压器输出电压的大小呢？老师：我们以 W7800 系列的稳压器产品为例，一般都用“ 78 ”后面的数字表示输出电压的大小。
稳压管介绍三端稳压器分类：三端稳压器，主要有两种，一种输出电压是固定的，称为固定输出三端稳压器，另一种输出电压是可调的，称为可调输出三端稳压器，其基本原理相同，均采用串联型稳压电路。
在线性集成稳压器中，由于三端稳压器只有三个引出端子，具有外接元件少，使用方便，性能稳定，价格低廉等优点，因而得到广泛应用。
常见的产品：三端稳压器的通用产品有78系列（下电源）和79系列（负电源），输出电压由具体型号中的后面两个数字代表，有5V，6V，8V，9V，12V，15V，18V，24V等档次。
输出电流以78（或79）后面加字母来区分L表示0.1；AM表示0.5A，无字母表示1.5A，如78L05表求5V 0.1A。
注意：在使用时必须注意：(VI)和(Vo)之间的关系，以7805为例，该三端稳压器的固定输出电压是5V，而输入电压至少大于7V，这样输入/输出之间有2－3V 及以上的压差。
使调整管保证工作在放大区。
但压差取得大时，又会增加集成块的功耗，所以，两者应兼顾，即既保证在最大负载电流时调整管不进入饱和，又不致于功耗偏大。
另外一般在三端稳压器的输入输出端接一个二极管，用来防止输入端短路时,输出端存储的电荷通过稳压器,而损坏器件。
用途：一般稳压管和稳压三级管的用途是一样的，都用于控制板电路的稳压．以便使电压过高烧毁电路．电子产品中常见到的三端稳压集成电路有正电压输出的78 ××系列和负电压输出的79××系列。
故名思义，三端IC是指这种稳压用的集成电路只有三条引脚输出，分别是输入端、接地端和输出端。
它的样子象是普通的三极管，TO- 220 的标准封装，也有9013样子电子产品中常见到的三端稳压集成电路有正电压输出的78 ××系列和负电压输出的79××系列。
故名思义，三端IC是指这种稳压用的集成电路只有三条引脚输出，分别是输入端、接地端和输出端。
