铝合金铸件热处理操作规程

２ ｌ年 第 １ ００ 期
电力 金 具
２ ９
Ａ相关 材料采 购规 程 中为批量 签发所 规定 的 。 Ｂ只适用 于通 风固熔 炉 内的固溶 热处理 。
Ｃ 适用 于按 下列优 先顺 序最易 淬火合 金韧 度 ： （ Ｔ３ ４ 型合金 （ Ｔ 的７ 型合金 。如果 １） 或Ｔ 的２ ２） ６
同 ；因此 ，每个 单位 系统 应分 开使 用 。两 个单 位系 统混合使 用会 导致 与标 准不 一致 。 １ ． ５该规 程没 有说 明所 有安 全条 款 ，仅说 明了与其 使用 相关 的部 分 。使用 者需 要制 定适 当 的 安全 规程 并在使 用前 确定 其适 用性 。
２ 引Байду номын сангаас用 标 准
２ ＊ ３ Ｔ 在前 一次 核查试 验后 没有进 行 固溶热处 理则 不需要 进行 试验 。 Ｔ或 ４ Ｄ 不 适 用 于 厚 度 小 于００ ０ｎ的产 品 。 ．２ ｉ． Ｅ 只适 用 于 片 型产 品 的 周 期 试 验 。
４ １１ 风腔 式 固熔 炉可 能 是燃 油 、燃 气加 热 或 电加 热 。 固熔 炉零 件 的温 度 比金 属 高 ， ．． 通 所 以对 于厚 度少 于０２ ０ｎ （ ．５ ．５ ｉ ． ６３ ｍｍ）的金 属件 ，需 要适 当防护 固熔 炉 零件 从而 防止 反射 的
注 １ 处理 导致 的气 孔 会降 低机 械性 能 且一 般会 造成 材料 表 面起 泡 。这种 情 况最 有可 能发 生 在氧 化的 产 品接 热 触 工 件的 固熔 炉 内 ，特别 是 固熔 炉气 体 中水蒸 气 含量 高或 包含 硫 磺成 分 。通常 ，２ 和７ 系列 的高 强度 锻造 合 金 最 易受影 响 ；低强 度 和覆铝 （双面 ）产 品尤 其对 这种 损 害免疫 。阳极 薄膜 和热 处理 专用 涂层 能 有效 防止 固溶 热 处 理导致 的气 孔 。表 面变 色是铝 合金 固溶热 处理 的正 常结果 ，不 列入过 加热 或热处 理导 致 的气 孔 等损 害内 。

铸造合金铝合金热处理工艺流程1.铸造合金铝合金热处理是一项重要的金属加工工艺。

The heat treatment of cast aluminum alloy is an important metal processing technology.2.该工艺旨在提高铝合金的强度和硬度。

This process aims to improve the strength and hardness of aluminum alloy.3.熔炼后的铸造合金首先需要进行固溶处理。

The cast alloy after melting needs to be solution treated first.4.固溶处理可以使合金元素均匀溶解在铝基体中。

Solution treatment can make alloy elements dissolve uniformly in the aluminum matrix.5.然后进行快速冷却以促进固溶体的形成。

Then rapid cooling is carried out to promote the formation of solid solution.6.冷却后的合金需要进行时效处理。

The alloy after cooling needs to be aged.7.时效处理可以进一步提高合金的硬度和强度。

Aging treatment can further improve the hardness and strength of the alloy.8.合金的时效温度和时间需要精确控制。

The aging temperature and time of the alloy need to be precisely controlled.9.此外，合金的冷却速度也对最终性能有影响。

In addition, the cooling rate of the alloy also affects the final performance.10.合金热处理的工艺参数需要根据具体合金的成分和用途进行调整。

铝合金热处理的工艺铝合金热处理的工艺一、引言铝合金是一种重要的结构材料，具有良好的机械性能和耐腐蚀性能。

然而，由于铝合金的晶粒尺寸较大且存在内部应力，需要经过热处理来改善其性能。

本文将介绍铝合金热处理的工艺流程及其影响因素。

二、铝合金热处理工艺流程1. 固溶处理（Solution Treatment）固溶处理是将铝合金加热至固溶温度，使其内部元素达到均匀分布并形成固溶体溶解。

该过程可以消除晶界和析出物，并增加材料的塑性和韧性。

2. 淬火（Quenching）在固溶处理后，需要快速冷却以保持固溶体中元素的均匀分布。

淬火可以通过水、油或气体等介质进行。

选择不同的淬火介质将影响材料的硬度和强度。

3. 时效处理（Aging）时效处理是通过再次加热铝合金至较低温度，并在一定时间内保持稳定温度进行。

该过程有助于形成强化相，提高材料的强度和硬度。

三、影响铝合金热处理的因素1. 合金成分不同的铝合金具有不同的成分，其中包括主要元素和合金元素。

这些元素的含量和比例将直接影响到热处理工艺的选择和效果。

2. 加热温度加热温度是固溶处理和时效处理中最重要的参数之一。

过高或过低的温度都可能导致材料性能下降。

选择适当的加热温度非常关键。

3. 冷却速率冷却速率对铝合金的组织结构和性能有很大影响。

快速冷却可以产生细小均匀的晶粒，从而提高材料的强度。

但是，过快或过慢的冷却速率都可能导致不良效果。

4. 时效时间时效时间是指在时效处理中保持稳定温度进行的时间。

较长的时效时间可以使强化相更充分地析出，从而提高材料性能。

然而，过长时间也会导致晶粒长大和析出物过多。

四、铝合金热处理工艺优化1. 确定合适的热处理工艺参数根据铝合金的成分和性能要求，选择合适的加热温度、冷却速率和时效时间。

通过试验和实践，优化工艺参数以获得最佳的材料性能。

2. 控制加热和冷却过程在加热和冷却过程中，需要控制温度和时间，以确保材料达到所需的固溶度和组织结构。

同时，要注意避免过高或过低的温度对材料造成不利影响。

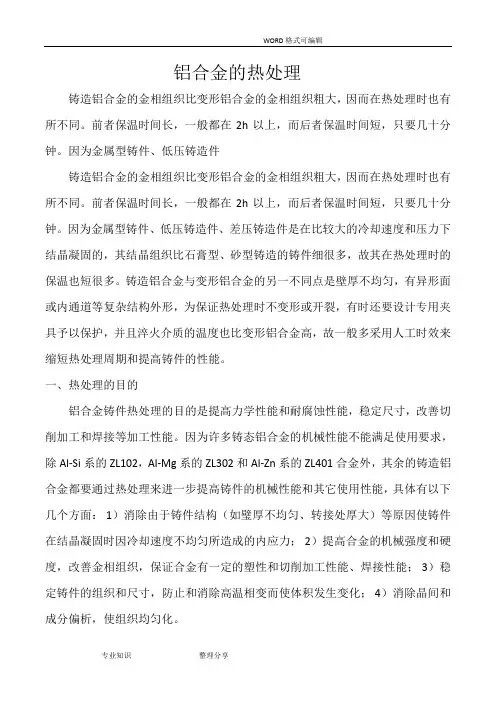

铝合金的热处理铸造铝合金的金相组织比变形铝合金的金相组织粗大，因而在热处理时也有所不同。

前者保温时间长，一般都在2h以上，而后者保温时间短，只要几十分钟。

因为金属型铸件、低压铸造件铸造铝合金的金相组织比变形铝合金的金相组织粗大，因而在热处理时也有所不同。

前者保温时间长，一般都在2h以上，而后者保温时间短，只要几十分钟。

因为金属型铸件、低压铸造件、差压铸造件是在比较大的冷却速度和压力下结晶凝固的，其结晶组织比石膏型、砂型铸造的铸件细很多，故其在热处理时的保温也短很多。

铸造铝合金与变形铝合金的另一不同点是壁厚不均匀，有异形面或内通道等复杂结构外形，为保证热处理时不变形或开裂，有时还要设计专用夹具予以保护，并且淬火介质的温度也比变形铝合金高，故一般多采用人工时效来缩短热处理周期和提高铸件的性能。

一、热处理的目的铝合金铸件热处理的目的是提高力学性能和耐腐蚀性能，稳定尺寸，改善切削加工和焊接等加工性能。

因为许多铸态铝合金的机械性能不能满足使用要求，除Al-Si系的ZL102，Al-Mg系的ZL302和Al-Zn系的ZL401合金外，其余的铸造铝合金都要通过热处理来进一步提高铸件的机械性能和其它使用性能，具体有以下几个方面： 1）消除由于铸件结构（如璧厚不均匀、转接处厚大）等原因使铸件在结晶凝固时因冷却速度不均匀所造成的内应力； 2）提高合金的机械强度和硬度，改善金相组织，保证合金有一定的塑性和切削加工性能、焊接性能； 3）稳定铸件的组织和尺寸，防止和消除高温相变而使体积发生变化； 4）消除晶间和成分偏析，使组织均匀化。

二、热处理方法 1、退火处理退火处理的作用是消除铸件的铸造应力和机械加工引起的内应力，稳定加工件的外形和尺寸，并使Al-Si系合金的部分Si结晶球状化，改善合金的塑性。

其工艺是：将铝合金铸件加热到280-300℃，保温2-3h，随炉冷却到室温，使固溶体慢慢发生分解，析出的第二质点聚集，从而消除铸件的内应力，达到稳定尺寸、提高塑性、减少变形、翘曲的目的。
