崂应3032型 废气智能重金属采样仪

话设备，同时可外接 U 盘、鼠标、键盘、打印机(随机配件)、局域网等。
版权所有 翻印必究
1
崂应 3012H-D 型便携式大流量低浓度烟尘自动测试仪使用说明书
f) 防尘防水工业键盘：键盘采用特殊防尘防水材料，按照电脑键盘布局拼输入法，方便用户输入采样地点等信息。 h) 无线遥测和有线测量双功能：在有线测量的基础上，选配污染源多功能取样管遥测仪，可实
安全警告
警告
本测试仪使用交流 220V 50Hz 或直流 24V 电源工作，防止误接
其他电源损伤仪器，甚至造成人身伤害！
遇突发事件，请先断开电源！
警告
使用交流电源时，电源接地线应良好接地！ 仅适用于非防爆场合！
警告
采样过程中，烟尘取样管和烟气含湿量取样管接地线应良好接
地！
崂应 3012H-D 型便携式大流量低浓度烟尘自动测试仪使用说明书
总量的测定； i) 其它适用场合。
3 采用标准
JJG 680-2007 《烟尘采样器》 JJG 695-2003 《硫化氢气体检测仪》 JJG 968-2002 《烟气分析仪》 HJ/T 48-1999 《烟尘采样器技术条件》 执行联盟标准：3702QL/HBY002-2013 《烟尘气监测仪器》
4 主要特点
崂应 3012H-D 型便携式大流量低浓度烟尘自动测试仪
1 产品概述
崂应 3012H-D 型便携式大流量低浓度烟尘自动测试仪（以下简称测试仪）是在崂应 3012H 自动烟尘 （气）测试仪的基础上精心研制的新产品。该测试仪技术性能指标符合国家环保部颁布的有关烟尘采样 器的规定，并顺利通过了国家环境监测仪器质量监督检验中心的检测。研制过程中广泛征求专家及广大 用户的意见，应用当前计算机、工控主板、嵌入式 Windows 系统、Zigbee 无线通讯技术、TFT 宽温高清 工业显示屏、传感器及新材料等领域的高新技术，竭力为用户提供一台质量可靠、性能稳定、适合国情 的高品质仪器。

*********************有限公司作业指导书崂应3012H型全自动烟尘（气）测试仪期间核查作业指导书HBLJ-ZY-QJ009-5/1编写：审核：批准：分发号：受控状态：持有人：发布日期：2018年1月2日实施日期：2018年1月3日1目的为使该设备在两次检定间隔内能保证校准状态的可信度，确保检测结果的准确性，按相关规定在适当时机，应对仪器进行期间核查。

2核查内容通用技术要求、流量示值误差、烟气示值误差。

3核查依据3.1烟尘平行采样仪使用说明书。

3.2《烟尘采样器检定规程》 JJG680-2021 。

3.3《烟气分析仪检定规程》 JJG968-2002 。

4核查条件4.1环境条件：温度： (-20~45)℃；湿度：≤85%RH 。

4.2流量标准器或装置：准确度级别不低于 1.5 级。

4.3标准气体：二氧化硫、一氧化氮、氧气标准物质，其浓度的扩展不确定度应不大于 2% （ k=3 ）。

4.4零点校准气：清洁空气。

5核查要求5.1通用技术要求5.1.1外观及通电检查仪器应结构完整，各部件齐全并能可靠连接，无影响仪器正常工作的缺陷。

仪器应该有名称、型号、制造厂名称、制造日期等标识。

仪器接通电源后，各按键、开关旋钮应调节灵活、正确，数字显示的仪器应显示清晰，不缺少笔画。

5.1.2气密性当系统负压为（ 4—4.2 ） KPa 时，第 1min 内压力下降不得大于120Pa 。

5.2计量性能要求5.2.1流量示值误差瞬时流量示值误差：不超过±5%FS 。

5.2.2示值误差（烟气部分）示值误差不超过±5% 。

6核查方法6.1通用技术要求的检查按 5.1 的要求，目视、手动检查。

6.2流量示值误差瞬时流量示值误差的检定6.2.1选定 20 、 40 、 50L/min 三个流量点进行检定。

6.2.2接通仪器气路系统，将流量标准器或装置与采样进气口相连。

6.2.3启动仪器，分别调节采样流量器为选定流量，待稳定后，读取标准流量值。

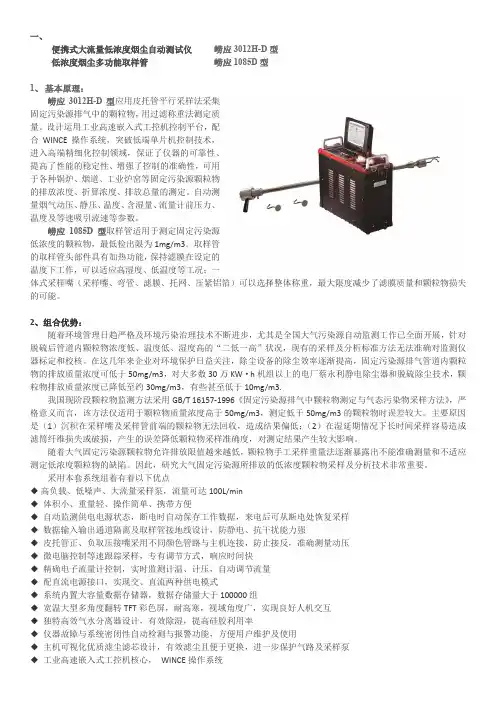

一、便携式大流量低浓度烟尘自动测试仪崂应3012H-D型低浓度烟尘多功能取样管崂应1085D型1、基本原理：崂应3012H-D型应用皮托管平行采样法采集固定污染源排气中的颗粒物，用过滤称重法测定质量。

设计运用工业高速嵌入式工控机控制平台，配合WINCE操作系统，突破低端单片机控制技术，进入高端精细化控制领域，保证了仪器的可靠性、提高了性能的稳定性、增强了控制的准确性，可用于各种锅炉、烟道、工业炉窑等固定污染源颗粒物的排放浓度、折算浓度、排放总量的测定。

自动测量烟气动压、静压、温度、含湿量、流量计前压力、温度及等速吸引流速等参数。

崂应1085D型取样管适用于测定固定污染源低浓度的颗粒物，最低检出限为1mg/m3。

取样管的取样管头部件具有加热功能，保持滤膜在设定的温度下工作，可以适应高湿度、低温度等工况；一体式采样嘴（采样嘴、弯管、滤膜、托网、压紧铝箔）可以选择整体称重，最大限度减少了滤膜质量和颗粒物损失的可能。

2、组合优势：随着环境管理日趋严格及环境污染治理技术不断进步，尤其是全国大气污染源自动监测工作已全面开展，针对脱硫后管道内颗粒物浓度低、温度低、湿度高的“二低一高”状况，现有的采样及分析标准方法无法准确对监测仪器标定和校核。

在这几年来企业对环境保护日益关注，除尘设备的除尘效率逐渐提高，固定污染源排气管道内颗粒物的排放质量浓度可低于50mg/m3，对大多数30万KW·h机组以上的电厂蔡永利静电除尘器和脱硫除尘技术，颗粒物排放质量浓度已降低至约30mg/m3，有些甚至低于10mg/m3.我国现阶段颗粒物监测方法采用GB/T 16157-1996《固定污染源排气中颗粒物测定与气态污染物采样方法》，严格意义而言，该方法仅适用于颗粒物质量浓度高于50mg/m3，测定低于50mg/m3的颗粒物时误差较大。

主要原因是（1）沉积在采样嘴及采样管前端的颗粒物无法回收，造成结果偏低；（2）在湿延期情况下长时间采样容易造成滤筒纤维损失或破损，产生的误差降低颗粒物采样准确度，对测定结果产生较大影响。

崂应3012H型自动烟尘（气）测试仪操作与维护作业指导书1 适用范围1.1各种锅炉、工业炉窑的烟尘排放浓度、折算浓度和排放总量的测定。

1.2测试仪器配上油烟采样器，可以进行油烟采样。

1.3各类除尘设备效率的测定。

1.4烟道排气参数（动压、静压、温度、流速、标干流量等）的测定。

1.5烟气含氧量、空气过剩系数的测定。

1.6烟气含湿量的测定。

1.7烟气连续性测量仪器准确度的评估和校准。

1.8各种锅炉、工业炉窑的SO2/NO/CO/NO2/H2S/CO2等有害气体的排放浓度、折算浓度、和排放总量的测定。

1.9其他适用场合。

2编制依据《崂应3012H型自动烟尘（气）测试仪使用说明书》《环境监测仪器设备操作与维护保养规则》3采样前准备3.1 滤筒前清理和称重：用铅笔将滤筒编号，在105~110℃烘箱内烘烤1小时，取出放入干燥器中冷却至室温。

用感量0.1㎎天平称量，放入专用容器中保存。

3.2 干燥剂的装填将高效气水分离器底盖旋开，加入约3/4 体积的具有充分干燥能力的变色硅胶（颗粒状），然后将干燥筒盖旋紧，应保持不漏气。

3.3 检查仪器功能确认电源为交流220V 后，连接好电源线，打开电源开关，工作指示灯亮，检查显示器、键盘、采样泵等是否正常。

3.4 开机确认连接正常后，打开仪器电源开关，面板上的工作指示灯点亮，测试仪进入初始状态，进行自检。

自检结束后，自动进入主菜单。

3.5 参数设置在主菜单状态，进入“①设置”菜单，可进行必要的参数设置，包括日期、时间、测试类别、眼纹类型、大气压类别、皮托管系数、防倒吸功能。

3.6 采样布点在主菜单状态，移动光标至“②布点”菜单，按“OK”键进入烟道布点界面，按提示选择烟道类型，按”OK“键即可进入烟道类型设置界面。

3.7 工况测量在主菜单状态，移动光标至“③工况”菜单，按“OK”键进入工况测量界面，连接好气路及信号线，并将取样管置于空气中。

选中“①自动调零”菜单，按“OK”键进入自动调零界面，当所有压力数值均回到零且保持不变时，按“OK”键结束调零。
