电力调度实时数据交换平台的设计与实现

1引言数据中心建设是福建电力信息化过程中的基础性项目,其目标是搭建面向全省电力业务系统的数据共享平台,满足电网建设、电力调度和电力营销等核心业务的信息需求,同时建立数据仓库,为公司各级领导的经营决策提供有效的信息支持。

数据中心的核心基础是海量的数据。

面对这样一个异质的、复杂的数据环境,如何增强数据的透明度和可理解性,实现数据使用的“望文知义”和“按图索骥”就显得尤为重要。

而将数据的描述信息(元数据)集成到元仓储库中进行统一的知识管理,并运用多种手段进行分析和展现,是提高数据资产利用效率的有效途径。

元数据管理平台eM etaCenter 基于业界流行的标准、先进的设计理念和100%的JAVA 技术进行建造,可集中存储与管理数据中心建设和使用过程中涉及到的技术(T echnical M etadata )、业务(Business M etadata )、操作(Operational Metadata )等异构元数据,允许技术人员和业务人员从多角度、多侧面地审视数据中心的数据,为用户使用数据中心的数据提供指南。

本文给出eM etaCenter 的体系结构、主要功能及开发部署工具,并阐述元数据存储和交换模型(元模型)的设计标准和设计方法。

2eMe ta Ce nter 的架构设计为提高开发、部署、维护和升级的效率,并与福建电力企业信息门户无缝集成,M 完全基于W 框架技术。

eM etaCenter 采用层次结构进行架构。

上层使用下层提供的服务,且仅通过调用层次间的特定接口获取下层服务,下层暴露特定接口为上层提供特定服务,且不依赖于上层,也不知道上层的存在,进一步增强了平台设计、实施的灵活性、可靠性。

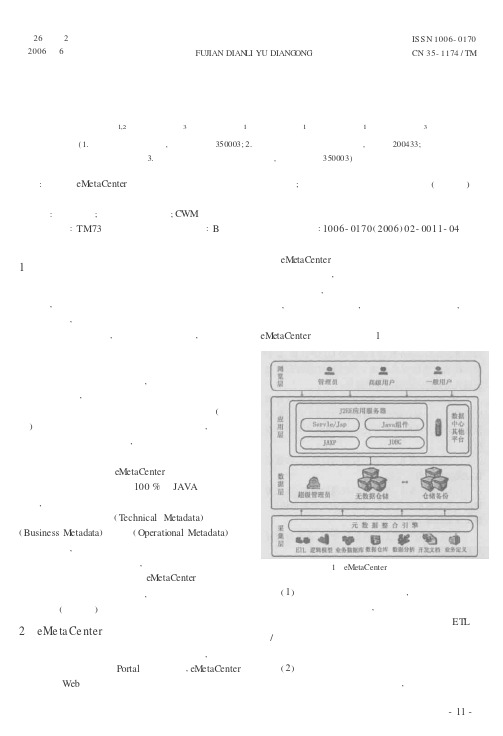

eM etaCenter 体系结构如图1所示。

(1)平台底层是元数据采集层,其主要活动是从各种数据源中获取元数据,并经过必要的清洗、转换处理后装载进入元仓储库。

这些数据源包括ET L 工具/过程、数据建模工具、关系型数据库管理系统、数据仓库系统、开发过程文档和业务规则等。

Science and Technology & Innovation ┃科技与创新·101·文章编号：2095－6835（2016）14－0101－02电力调度数据网架构及组网技术陈浩晖（中国电子科技集团公司第三十四研究所，广西 桂林 541004）摘 要：基于电力调度数据网架构，从设备配置、网络拓扑、传输网络传送技术、数据网关键技术及安全策略等方面对电力调度数据网进行了阐述。

关键词：电力调度；数据网架构；组网技术；设备配置中图分类号：TN91 文献标识码：A DOI ：10.15913/ki.kjycx.2016.14.101电力调度数据网（以下简称“调度网”）是建设在电力SDH 通信传输网络平台上的调度生产专用数据网，是实现调度实时和非实时业务数据传输的基础平台，也是实现电力生产、电力调度、实时监控、数据管理智能化及电网调度自动化的有效途径，为发电、送电、变电、配电联合运转提供安全、经济、稳定、可靠的网络通道，满足承载业务安全性、实时性和可靠性的要求。

承载的电力业务包括SCADA/EMS 调度自动化系统、远动、电量采集、继电保护、故障录波、动态预警监测、安全自动装置等信息。

调度数据网的可靠性总体需满足网络拓扑的可靠性、设备本身的可靠性、低网络延迟、低全网路由收敛时间、网管稳定性和可靠性等要求；调度数据网的安全性总体需满足安全隔离、设备安全、安全控制和安全监测、安全管理等要求。

1 调度数据网网络结构电力调度数据网按3层结构考虑，分为核心层（中调主、中调备）、汇聚层（地调主、地调备）和接入层（各变电站和用户站），具体如图1所示。

图1 调度数据网网络结构图2 设备配置及网络传送路由电力调度数据网接入设备拓扑结构如图2所示。

从图2所示的网络拓扑图来看，中调和地调均配置了主、备路由器，设备均采用双备份、双电源机制，在路由器和交换机之间增加了纵向加密装置，在变电站和用户变测配置了一个路由器，经传输通道使主、备路由传输接入到汇聚层的地调路由器中。

电网海量实时数据平台建设可行性研究报告1.概述1.1.项目背景1.1.1.项目名称海量实时数据平台建设1.1.2.项目承担单位、主管部门及客户项目承担单位：某某科腾公司项目主管部门：某某电网公司项目主要客户：某某省电力科学研究院1.1.3.承担可行性研究的单位某某省电力设计院1.1.4.可行性研究的工作依据1.1.4.1.某某电网公司2018年～2020年信息化创先实施计划某某电网公司于2009年初提出了实现营配一体化工作创先方案，对营销、配网业务进行整理优化的同时，要求对主网、配网涉及的信息系统进行数据和应用集成，以支持营配一体化工作的开展。

其中建立海量实时数据平台，实现准实时数据展现工作是其中重要的组成部分。

在某某省电力科学研究院，随着主网工程系统、主网生产系统、配网GIS 系统、配网生产系统以及计量自动化系统建设并投入运行，提高了局对主配网实时监测的能力，同时为准实时展现功能提供了基础的主配网拓扑、设备属性、图形信息和实时数据。

在SCADA实时数据获取和海量实时数据平台建设方面，某某省电力科学研究院也初步拟定了相应的技术方案，计划在2011年实施。

1.1.4.2.某某电网公司信息化创先工作方案根据《某某电网公司创建先进省级电网公司工作总体框架方案》，要求位列第一层面的某某省电力科学研究院局2009年实现国内供电企业领先，并在2010年达到国际先进水平。

为实现创建先进供电企业的目标，省公司制定了通过安全生产、供电可靠性、客户服务、经营绩效四个关键指标来度量总体目标的实现情况。

海量实时数据平台在第一阶段建设的基础上完善并整合各业务系统，更加有效的帮助改善内部业务管理模式，提升管理手段；同时也稳步提高四大关键指标精度。

1.1.5.可行性研究工作的基本内容创建国内乃至国际先进省级电网公司，是某某公司电网落实科学发展观、践行南网方略的重要举措，是以更宽阔的视野、更长远的眼光谋划某某电网新一轮科学发展的具体实践，是实现公司战略目标的根本所在。

浅谈电力调度数据网的组成及完善摘要：电力调度数据网是电力调度生产的专用网络。

本文从我国电力调度数据网现状出发，具体阐述了我国电力调度数据的特点及部分不足，针对以上不足从网络拓扑优化、组网通道选择优化、网络安全防护优化三个方面对电力调度数据网完善进行了阐述。

关键词：电力调度数据网优化中图分类号：tm6 文献标识码：a 文章编号：1672-3791（2012）11（a）-0027-01电力调度数据网是一个较为完善的直接为电力调度生产服务的转用数据网络，是为了连接各级调度中心及各直调发电厂和变电站实现调度中心之间及调度中心与电厂间的生产系统互联和互访的。

电力调度数据网的完善使得电力调度自动化，管理现代化进入一个新台阶。

数据网在协调电力系统发、送、变、配、用电的各个部分的联合运转及保证电网经济稳定的运行发挥了不可替代的作用。

电力调度数据网功能很多，主要包括：调度自动化信息，广域相量测量系统，继电保护信息管理、电力市场辅助报价电能量计量关口表计采集信息等。

以上种种电力业务对电力调度数据通信提出了更高的要求，因此，需要为这些系统建立一个高速、安全、可靠的基础数据通信平台。

1 电力调度数据网现状目前，省级网和骨干网是我国电力调度数据网最主要的两大类。

省级网主要由各个省级负责运行管理的，其主要覆盖率各个省的管辖范围内的一些220 kv及以上的电厂站、地调。

骨干网则是由挂机电力调度中心负责的网络来进行运行管理工作的，其主要的覆盖率比较广泛，主要包含了国家电网公司系统内部多有的省级以上的直调厂站、电力调度单位等等方面。

省级网与骨干网这两者内部都按照三层设计的形式分别进行了接入、汇聚、核心的设计，厂站端与调度端两者之间的数据上的传输方式都是以网络方式的为主的。

接入层的站点一般情况下都是只给配置1台数据网接入的路由器。

若是接入点站内的路由器出现故障的时候，就会导致变电站内的调度监控等方面的信息将会全部的丢失，这就会对电网的调度的安全运行上带来不利的。

基于智能电网的电力调度自动化与控制系统实现摘要：自动化控制系统能够对电网电力调度及测量等方面实现自动化、集成化和数字一体化，保障电网电力调度统一、稳定、安全的运行。

随着我国用电量的大幅增加，对电网的运行要求越来越高，如何能够实现电网电力调度准确、高效和安全的运行，是当前必须思考的问题。

鉴于此，本文对基于智能电网的电力调度自动化与控制系统的实现进行了探讨，以供相关的工作人员参考借鉴。

关键词：智能电网；电力调度；自动化；控制系统；实现1智能电网智能电网是建立在集成的、高速双向通信网络的基础上，通过先进的传感和测量技术、先进的设备技术、先进的控制方法以及先进的决策支持系统技术的应用，实现电网的可靠、安全、经济、高效、环境友好和使用安全的目标。

其具有以下几点特征：1.1自愈性其可实时在线进行安全评估与分析，针对自身出现的问题及故障，利用所具备的故障诊断系统和预控能力等实现自动检测及分析，能够对故障进行有效隔离，从整体上确保系统运行的安全性和稳定性。

1.2兼容性能够引入可再生能源，对于分布式电源与微电网，可适应其接入，即插即用不同发电方式，并且还能兼容不同种类的电力存储设备，达到用户用电要求。

1.3交互性随着电网运行，可实现与用户行为的交互，促使其主观能动性得到充分发挥，以需求侧为对象，进一步完善和丰富它的管理功能，在此基础上不仅能够与用户交互，还可进行高效互动。

1.4安全性当电网出现较大故障时，可确保用户供电的稳定性，尽可能避免引发大规模断电事故，为在任何自然灾害与极端天气条件下都可稳定供电及供电安全提供重要保障。

2智能电网调度控制系统智能电网调度控制系统主要由以下几个层面模块组成，分别为应用层、平台层和操作层，每个层面纵横相通相互配合。

如图1所示，应用层负责任务的调度、安全校检、调度管理和实时监测。

平台层主要是对数据进行分析计算和传输、权限的设置、系统的管理和提供报警信息，如系统管理提供的业务处理应用程序的图形界面。

调度数据网建设与应用摘要：随着电力生产业务的发展，加强电力调度数据网络的建设势在必行。

人们的生活和企业操作越来越不能够离开电力，尤其是电子技术的不断发展，电力需求已经成为一个迫切要需要解决的问题。

为了应对电力生产业务的需求，如何搞好电力调度数据网络的建设变得非常重要。

本文分析了调度数据网络的建设，探讨了提高调度数据网络可靠性的方法。

关键词：数据网；建设；应用；电力引言随着计算机技术和网络技术的发展，一个数字电网的新时代正在向我们走来。

电力网络调制系统是数字电力网中应用较早的领域之一。

目前，电网调度自动化技术相对的完善和成熟。

它包括了电能管理系统、电能计算系统、继电保护自动系统、故障预测解决方案系统等等。

而电网数据通信是保证电网自动化水平和电网安全稳定运行的根本保障。

随着电网规模的不断扩大和电力系统自动化水平的不断提高，电网需要传输的数据量也在不断增加。

因此，必须要重视电力调度数据网络的使用和建设，保证电网能够健康稳定的发展。

1电力调度数据网的现状电力调度数据网是电力通信数据网建立的两个独立网络之一。

在技术上，它遵循以安全为首要的特殊原则，反复实施管理。

统一设计后，将在不同地区实施。

电力调度数据网的工作效率严重影响着我国电力企业的发展，电力生产完全依赖于它。

因此，它是否安全可靠是一个大问题。

电力调度数据功能的分支机构多，在我国电网调度系统中主要有以下功能：数据条功能、控制、计算、事件记录和处理、人机界面、报警处理、趋势记录屏幕控制系统、时钟等等功能，也有一些先进的应用功能进行网络分析和控制。

2网络结构层次结构设计通常采用大型IP网络，两层结构。

一般在路由域，包括相关骨干区域，骨干子区域结合实际情况，在相关省、县构建网络，这需要对相关数据网络层分区结构的合理设计，满足全省、县对电网全覆盖的要求。

3网络节点规划3.1 接入节点数据网络的终端是接入节点，可以进行访问控制和质量保证，其功能是使用户能够访问业务网络。
