电力系统多参数在线监测系统设计
- 格式:doc
- 大小:2.29 MB
- 文档页数:57

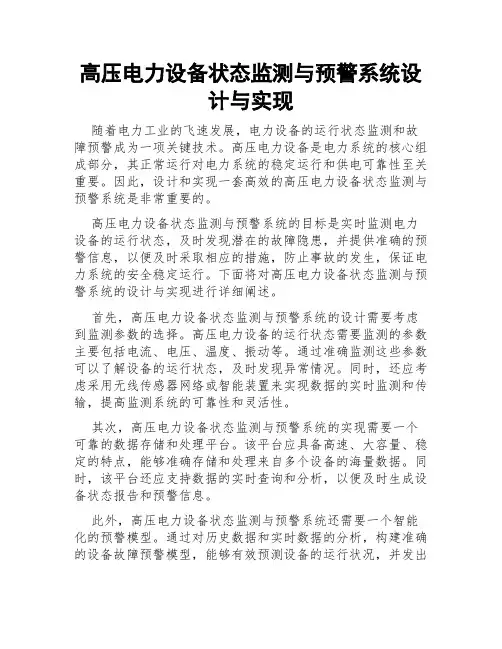

高压电力设备状态监测与预警系统设计与实现随着电力工业的飞速发展,电力设备的运行状态监测和故障预警成为一项关键技术。
高压电力设备是电力系统的核心组成部分,其正常运行对电力系统的稳定运行和供电可靠性至关重要。
因此,设计和实现一套高效的高压电力设备状态监测与预警系统是非常重要的。
高压电力设备状态监测与预警系统的目标是实时监测电力设备的运行状态,及时发现潜在的故障隐患,并提供准确的预警信息,以便及时采取相应的措施,防止事故的发生,保证电力系统的安全稳定运行。
下面将对高压电力设备状态监测与预警系统的设计与实现进行详细阐述。
首先,高压电力设备状态监测与预警系统的设计需要考虑到监测参数的选择。
高压电力设备的运行状态需要监测的参数主要包括电流、电压、温度、振动等。
通过准确监测这些参数可以了解设备的运行状态,及时发现异常情况。
同时,还应考虑采用无线传感器网络或智能装置来实现数据的实时监测和传输,提高监测系统的可靠性和灵活性。
其次,高压电力设备状态监测与预警系统的实现需要一个可靠的数据存储和处理平台。
该平台应具备高速、大容量、稳定的特点,能够准确存储和处理来自多个设备的海量数据。
同时,该平台还应支持数据的实时查询和分析,以便及时生成设备状态报告和预警信息。
此外,高压电力设备状态监测与预警系统还需要一个智能化的预警模型。
通过对历史数据和实时数据的分析,构建准确的设备故障预警模型,能够有效预测设备的运行状况,并发出相应的预警信号。
预警模型应包括各种故障模式和故障特征的分类和识别,从而提高预警的准确性和可信度。
另外,为了实现高压电力设备状态监测与预警系统的实时性和可靠性,还应建立一个远程监控和控制平台。
通过该平台,操作人员可以远程监控各级电力设备的运行状态,并进行远程控制和调节。
同时,还可以对电力设备进行远程诊断和维护,提高设备的可靠性和维护效率。
最后,为了确保高压电力设备状态监测与预警系统的安全性,还应考虑加密和防护机制的设计。
低压智能配电监控系统方案1、概述:派诺电子有限公司是专门生产智能电源监控产品及监控软件系统的高科技企业,通过先进的设备、元件、软件和专用技术,向国内外用户提供世界一流的智能监控仪表产品和监控系统,产品符合国际CE标准和中国国家标准,满足用户对供配电自动化系统的设计、制造、检验、供货及运输保护等的要求。
目前珠海派诺电子有限公司的智能监控系统已经有很多使用单位,用戶遍及交通、电信、邮电、石化、电子、政府单位、金融等多种行业.本公司坚持顾客至上的理念,结合积极、创新、专业的工作团队及事业伙伴,提供品质优良、稳定性佳的全方位产品,以高效能的技术服务,为顾客提出降低成本、提升竞争力的最佳配电职能化系统解决方案为经营目标.2、低压智能配电监控系统2.1 低压智能配电监控系统简介珠海派诺电子有限公司的西格玛监控系统在变配电的监控领域里处于领先地位.根据本项目的技术要求,西格玛监控系统可与智能型低压柜实现数据交换和远方监控功能。
在低压智能配电柜中配置派诺电子公司的智能监测单元对低压监控系统中进线开关在线监测,同时对进线回路实现远方遥控功能。
西格玛监控系统配置一台监控计算机对整个监控系统提供优化的友好的人机界面,实时显示各种监控信息,例如在监控主机上显示进线开关的开合状态和故障状态,实时显示进线回路的三相电流值、三相相电压值、三相线电压值、有功功率、无功功率、视在功率、电度、频率、功率因数等电网参数值,并对系统所采集到的数据进行处理、显示、存档和报表自动打印,即时显示事件记录和故障记录,并提供声光报警.西格玛监控系统在通讯方面具有很强的开放性,它可以很方便地通过现场总线与高压系统、变压器温控装置、发电机的智能接口相连,实现数据通讯功能。
同时西格玛监控系统提供标准的RS485接口向上连接到BA系统。
西格玛监控系统还能为用户提供变电站内各种电气图纸和元件清单,极大地方便用户进行技术管理和物料管理。
西格玛监控系统使用十分简单,它不需要用户掌握太多的计算机知识,同时系统能够引导用户进行一系列的操作、识别和二次开发工作,是用户实施变电站监控管理的理想工具。

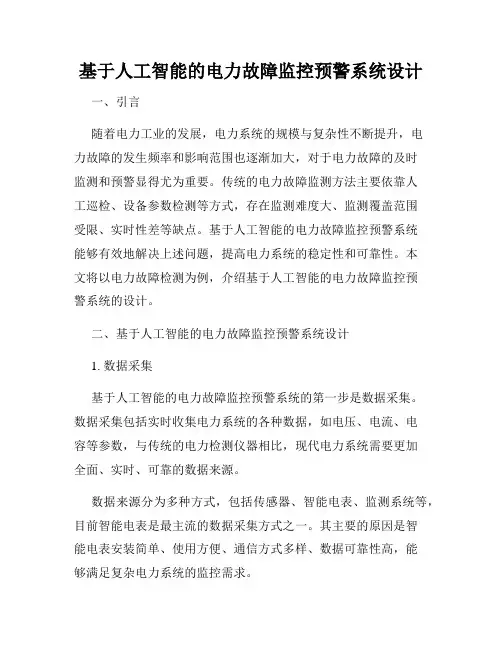

基于人工智能的电力故障监控预警系统设计一、引言随着电力工业的发展,电力系统的规模与复杂性不断提升,电力故障的发生频率和影响范围也逐渐加大,对于电力故障的及时监测和预警显得尤为重要。
传统的电力故障监测方法主要依靠人工巡检、设备参数检测等方式,存在监测难度大、监测覆盖范围受限、实时性差等缺点。
基于人工智能的电力故障监控预警系统能够有效地解决上述问题,提高电力系统的稳定性和可靠性。
本文将以电力故障检测为例,介绍基于人工智能的电力故障监控预警系统的设计。
二、基于人工智能的电力故障监控预警系统设计1. 数据采集基于人工智能的电力故障监控预警系统的第一步是数据采集。
数据采集包括实时收集电力系统的各种数据,如电压、电流、电容等参数,与传统的电力检测仪器相比,现代电力系统需要更加全面、实时、可靠的数据来源。
数据来源分为多种方式,包括传感器、智能电表、监测系统等,目前智能电表是最主流的数据采集方式之一。
其主要的原因是智能电表安装简单、使用方便、通信方式多样、数据可靠性高,能够满足复杂电力系统的监控需求。
2. 数据预处理采集到的数据存在噪声和非稳态的因素,需要进行数据预处理,以保证后续的数据分析和处理的准确性和可靠性。
常见的数据预处理方法包括数据清洗、数据转换、数据归一化、数据降维等,对于电力系统而言,需要考虑数据的实时性和处理效率。
3. 特征提取在数据预处理完成之后,需要通过特征提取,将数据转化为更易于识别和分析的数据特征。
特征提取在电力故障监测预警中占有比较重要的地位,它能够有效地降低数据处理的复杂度,提高电力故障检测的灵敏度和准确度。
常见的特征提取算法包括小波变换、离散频域交流成分分析、小波包能量特征等。
通过特征提取,可以将大量原始数据转化为少量有效特征,为后续的数据分析和处理提供基础。
4. 模型构建构建模型是基于人工智能的电力故障监测预警系统的一个关键环节。
在此环节中,需要根据前期所提取的数据特征,构建相应的模型,包括分类模型、聚类模型、回归模型等。
高压输电线路在线监测系统详细介绍高压输电线路在线监测系统是直接安装到输电线路设备上可实时记录表征设备运行状态特征的测量,传输河诊断的系统。
实现输电线路状态检修的重要手段,是提高输电线路运行安全可靠的有效方法,通过输电线路状态监测参数的分析,可以及时判断输电线路故障预警方案,便于采取绝缘子清扫,覆冰线路融冰等措施。
降低输电线路事故发生的可能性。
高压输电线路发展阶段●带电测试阶段。
其实于70年代左右,当时只是为了不停电而对输电线路某些绝缘参数(如泄漏电流)直接测量,设备简单,灵敏度低。
●从80年代开始,出现了各种专用的带电测试仪器,使在线监测技术从传统模式走向数字量化,使用传感器将被测量的参数直接转换成电器信号。
●90年代随着计算机的推广使用,出现了以计算机技术为核心的微机多功能绝缘监测系统。
到目前为止,大量的在线监测技术已在高压输电线路中得到了广泛的应用。
在我国很多地区的供电企业都开展了这个项目工作。
高压输电线路在线监测状态检修的特点● 1.实时性:输电线路在线监测技术对设设备的状态实时监测,不受设备运行情况和时间限制,随时监测设备的运行状态,一旦发现问题,及时跟踪和检测,对保证电网安全更有意义。
●真是性:高压输电线路在线监测在运行状态下的参数进行分析,监测的结果符合是实事求是的情况,更加真是全面。
●提高设备供电的可能性:由于是实时监测,可以减少电力人员巡视,查找时间。
可以提高电力部门全员劳动生产力。
高压输电线路在线监测的技术和应用1、微气象监测系统输电线路由于其分散性特点,所处环境变化较多,极易由风偏、雷击、污秽等引起线路故障,特别是局部环境的变化及时掌握更需要在线数据的监测。
微气象监测系统主要对输电线路走廊微气象环境数据进行在线监测等,能将所测监测点温度、湿度、风速、风向、气压、雨量、光辐射等气象参数及严密数据进行分析。
通过定期数据传送,使线路技术人员根据数据曲线能及时掌握线路运行环境的气候变化规律,以便采取相应的措施(比如:雷区安装氧化锌避雷器、污秽区采取调爬等)防止线路发生停电事故。

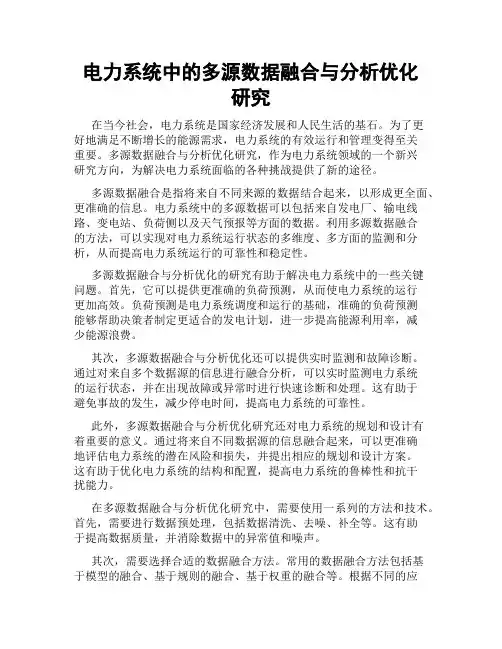

电力系统中的多源数据融合与分析优化研究在当今社会,电力系统是国家经济发展和人民生活的基石。
为了更好地满足不断增长的能源需求,电力系统的有效运行和管理变得至关重要。
多源数据融合与分析优化研究,作为电力系统领域的一个新兴研究方向,为解决电力系统面临的各种挑战提供了新的途径。
多源数据融合是指将来自不同来源的数据结合起来,以形成更全面、更准确的信息。
电力系统中的多源数据可以包括来自发电厂、输电线路、变电站、负荷侧以及天气预报等方面的数据。
利用多源数据融合的方法,可以实现对电力系统运行状态的多维度、多方面的监测和分析,从而提高电力系统运行的可靠性和稳定性。
多源数据融合与分析优化的研究有助于解决电力系统中的一些关键问题。
首先,它可以提供更准确的负荷预测,从而使电力系统的运行更加高效。
负荷预测是电力系统调度和运行的基础,准确的负荷预测能够帮助决策者制定更适合的发电计划,进一步提高能源利用率,减少能源浪费。
其次,多源数据融合与分析优化还可以提供实时监测和故障诊断。
通过对来自多个数据源的信息进行融合分析,可以实时监测电力系统的运行状态,并在出现故障或异常时进行快速诊断和处理。
这有助于避免事故的发生,减少停电时间,提高电力系统的可靠性。
此外,多源数据融合与分析优化研究还对电力系统的规划和设计有着重要的意义。
通过将来自不同数据源的信息融合起来,可以更准确地评估电力系统的潜在风险和损失,并提出相应的规划和设计方案。
这有助于优化电力系统的结构和配置,提高电力系统的鲁棒性和抗干扰能力。
在多源数据融合与分析优化研究中,需要使用一系列的方法和技术。
首先,需要进行数据预处理,包括数据清洗、去噪、补全等。
这有助于提高数据质量,并消除数据中的异常值和噪声。
其次,需要选择合适的数据融合方法。
常用的数据融合方法包括基于模型的融合、基于规则的融合、基于权重的融合等。
根据不同的应用场景和需求,选择合适的融合方法可以最大限度地发挥多源数据的优势。
智能电网中基于物联网的电气设备监测与控制系统设计摘要:本论文旨在探讨智能电网中基于物联网的电气设备监测与控制系统的设计。
随着电力系统的不断发展,电气设备的监测和控制变得尤为重要,以确保电网的可靠性和效率。
物联网技术为实现实时监测、远程控制和数据分析提供了有力的工具。
本研究分析了物联网在电气设备监测与控制中的应用,并提出了一个综合性的系统设计框架。
该框架包括传感器网络、数据采集、云计算和智能决策等关键组件,以实现对电气设备的监测和控制。
最后,通过实际案例验证了系统的可行性和有效性。
本研究为智能电网的建设提供了有力支持,有望提高电力系统的可靠性和智能化水平。
关键词:智能电网、物联网、电气设备监测、远程控制、数据分析引言:随着电力系统的不断演进和电能需求的增长,智能电网已成为现代电力行业的重要发展方向。
在这一背景下,基于物联网的电气设备监测与控制系统备受瞩目。
这个系统的设计不仅能够提高电力系统的可靠性和效率,还为电力行业带来了前所未有的机遇。
本论文旨在深入研究智能电网中基于物联网的电气设备监测与控制系统,探讨其关键组件和应用潜力,为构建更智能、可靠的电力系统提供了宝贵的指导和参考。
通过本文的研究,读者将能够更好地理解电力系统的未来发展方向和前景。
一、物联网技术在智能电网中的应用智能电网的发展日益引起广泛关注,而物联网技术的应用正是实现智能电网的重要组成部分。
本文将深入探讨物联网技术在智能电网中的应用,着重介绍其在电气设备监测与控制系统中的重要性和潜在影响。
1、物联网技术为电力系统提供了实时数据采集和传输的强大能力。
在传统电力系统中,数据采集通常是离散和周期性的,这限制了对电气设备的实时监测。
然而,物联网技术通过传感器网络的建立,可以实现对电气设备状态的连续监测。
这意味着系统管理员可以随时了解设备的健康状况,及时发现潜在故障,并采取预防性措施,从而提高了电力系统的可靠性和稳定性。
2、物联网技术为电力系统的远程控制提供了便利。

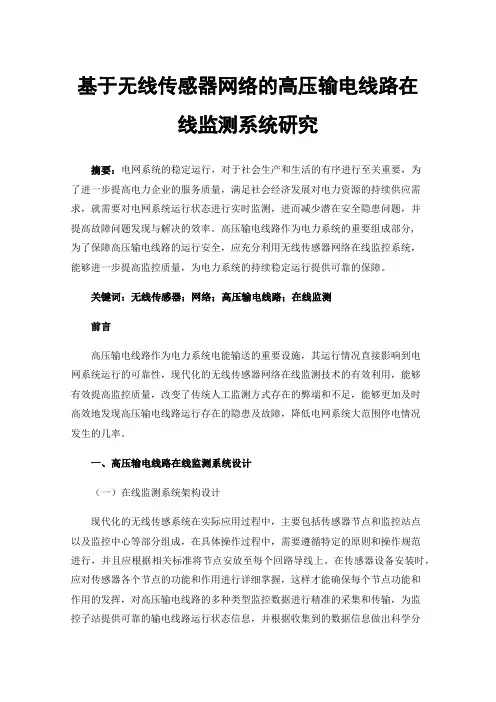

基于无线传感器网络的高压输电线路在线监测系统研究摘要:电网系统的稳定运行,对于社会生产和生活的有序进行至关重要,为了进一步提高电力企业的服务质量,满足社会经济发展对电力资源的持续供应需求,就需要对电网系统运行状态进行实时监测,进而减少潜在安全隐患问题,并提高故障问题发现与解决的效率。
高压输电线路作为电力系统的重要组成部分,为了保障高压输电线路的运行安全,应充分利用无线传感器网络在线监控系统,能够进一步提高监控质量,为电力系统的持续稳定运行提供可靠的保障。
关键词:无线传感器;网络;高压输电线路;在线监测前言高压输电线路作为电力系统电能输送的重要设施,其运行情况直接影响到电网系统运行的可靠性,现代化的无线传感器网络在线监测技术的有效利用,能够有效提高监控质量,改变了传统人工监测方式存在的弊端和不足,能够更加及时高效地发现高压输电线路运行存在的隐患及故障,降低电网系统大范围停电情况发生的几率。
一、高压输电线路在线监测系统设计(一)在线监测系统架构设计现代化的无线传感系统在实际应用过程中,主要包括传感器节点和监控站点以及监控中心等部分组成,在具体操作过程中,需要遵循特定的原则和操作规范进行,并且应根据相关标准将节点安放至每个回路导线上。
在传感器设备安装时,应对传感器各个节点的功能和作用进行详细掌握,这样才能确保每个节点功能和作用的发挥,对高压输电线路的多种类型监控数据进行精准的采集和传输,为监控子站提供可靠的输电线路运行状态信息,并根据收集到的数据信息做出科学分析及处理,制定有效的输电线路安全防护与故障处理措施。
由于高压输电线路的在线监控获得的数据信息具有多种类型,应不断提高无线传感器监测的灵敏度。
监控子站是整个监控系统中重要的核心基础设施,通常情况下,在传感器的节点附近进行安装[1]。
监控子站的主要作用是将各个传感器节点对高压输电线路运行状态信息进行汇总,并充分利用建立的无线网络系统,将收集到的有价值信息快速传输到子监控系统中,对多类型信息开展集中化处理。
ABCD一、电力系统设备运行状态实时监控系统概述电力作为现代社会的重要能源支撑,其系统的稳定运行对于经济发展和社会生活至关重要。
电力系统设备运行状态实时监控系统应运而生,成为保障电力系统安全、可靠、高效运行的关键技术手段。
该系统通过对电力系统中各类设备,如发电机、变压器、输电线路、断路器等的运行参数进行实时采集、传输、分析和处理,能够及时准确地掌握设备的运行状态,提前发现潜在故障隐患,为设备的维护、检修和运行调度提供科学依据。
二、电力系统设备运行状态实时监控系统的关键技术1. 传感器技术- 高精度传感器是实现准确数据采集的基础。
对于温度监测,采用高精度的温度传感器,如铂电阻温度传感器(PT100),其测量精度高、稳定性好,能够实时监测设备关键部位的温度变化。
在电流和电压测量方面,利用电磁式互感器或电子式互感器,将大电流和高电压转换为适合采集和处理的信号。
例如,电子式互感器具有动态范围宽、频率响应特性好等优点,能够满足电力系统复杂工况下的测量需求。
- 传感器的安装位置也至关重要。
对于发电机,需要在定子绕组、转子、轴承等部位安装温度传感器,以全面监测发电机的运行温度。
在变压器上,除了油温监测,还应在绕组等关键部位设置传感器,确保能够及时发现局部过热等问题。
2. 数据传输技术- 考虑到电力系统的分布范围广、设备众多,数据传输需要具备高可靠性和高实时性。
光纤通信技术因其传输速率高、抗干扰能力强等优点,成为电力系统数据传输的首选。
通过铺设专用的光纤网络,可以实现监控数据的快速、稳定传输。
例如,在变电站之间以及变电站与监控中心之间构建光纤通信链路,确保大量的设备运行数据能够及时准确地传输到监控中心。
- 对于一些偏远地区或不便于铺设光纤的场所,无线通信技术如4G/5G网络也可作为补充。
采用无线通信技术时,需要采用加密技术确保数据传输的安全性,防止数据被窃取或篡改。
同时,要优化通信协议,减少数据传输延迟,提高系统的响应速度。
《装备维修技术》2021年第17期输电线路在线监测技术现状及解决措施毛云申(广西电网有限责任公司河池供电局,广西 河池 547000)摘 要:随着国民经济和社会不断发展,电力需求持续增加,电网规模持续扩大,输电线路从数量和长度上快速增长。
电力输送过程需基于高压输电线路完成,作为智能电网的核心构成,高压输电线路的安全稳定运行与否会对整个电网产生直接影响,规模及范围不断扩大的电力系统对高压输电线路的监测提出了更高的要求,设计并完善高压输电线路的在线监测系统仍然是目前研究的重点领域。
关键词:输电线路;在线监测系统;故障;措施1输电线路在线监测需求分析高压输电线路的在线监测的关键在于选择合适的数据传输方式实现实时通信,现有远程接入方式通常采用移动通信网(如GPRS、CDMA)实现,存在的主要问题为:(1)部分区域尚未覆盖移动通信网络,尤其是跨越环境恶劣地域(偏远山区、沙漠等)的特高压输电线路,移动通信网络故障将无法使用;(2)监测系统的全面性及可扩展性较差,一个接入点通常仅能对一种参数进行监测,难以实现多参数、全方位的监控过程,需通过增加接入点数目的方式扩大参数监测范围,不断增加的监测规模不利于实现高效实时的后端监控功能;(3)大规模、长时间的使用成本较高;(4)传输速率受限,难以有效满足高清的图片及视频传输需求。
2输电线路在线监测装置故障原因分析2.1外部环境外部环境的干扰因素包含高电压大电流、超高或超低温、雷电等,受到这些外部环境的影响,在线监测装置可能会出现数据跳变、抖动的问题。
外部环境可以进一步细分为恶劣工况与环境干扰。
2.2装置本体输电线路在线监测装置由软、硬件共同组成。
在线监测装置的硬件包括电源单位、主控单位、传感器单位、通信单位以及信号处理单位。
在线监测装置中信号处理单元、主控单元及传感器单元主要负责数据的采集和处理,电源单元为装置提供能量,通信单元利用无线传输方式,将信息进行传递。
在线监测装置在运行过程中出现的故障与原因有以下几点:一是传感器故障,外部环境恶劣、安装不当会影响测量效果,数据出现偏移;传感器超寿命运行,影响测量效果的准确性与灵敏性;检测单元出现故障会使传感器彻底失效。
高精度开合型精密电流传感器信号调理电路精密型ADC芯片U盘存储电路128×64图形液晶显示屏1×4按键电路实时时钟电路NOR FLASH数据存储电路DSP芯片TMS320F28335声光报警电路继电器开出报警电路图1 系统总体框图2.1 信号采样电路开合型精密电流传感器输出的信号经过U9芯片跨阻放大器电路实现了I/U变换,再经过R45和C18构成的低通滤波器后,进入到精密ADC转换芯片AD7694,该芯片是一款18位、电荷再分配、逐次逼近型模数转换器(ADC),采用2.3 V至5 V单电源(VDD)供电。
该器件内置一个低功耗、高速、18位无失码采样ADC、一个内部转换时钟和一个多功能串行接口端口。
在CNV上升沿,该器件对IN+与IN-引脚之间的电压差进行采样。
这两个引脚上的电压摆幅通常在0V和REF之间,相位相反。
基准电压REF由外部提供,并且可以设置为电源电压。
DSP芯片通过SPI接口与AD7691通讯,并且通过PA0口,启动ADC转换。
信号采样电路见图2。
CN2GNDGNDGNDC18334GNDIN1211110229338447568765123344R41R45U9U111k,0.1%1k,0.1%OPA2107AU AD7691BRMZ-RL7OUT/A-IN/A+IN/A-VSREFVDDIN+IN-GNDVIOSDISCKSDOCNV3.3 VMOSISCLKMISOPA0+VSOUT/B-IN/B+IN/B2.54-2P WT-5 V+5 V+5 V图2 信号采样电路2.2 N ORFLASH数据存储电路NORFLASH芯片选用旺宏电子的MX25L3206EM2I-12G,它是一片32 Mbit容量(4MBYTE)的NORFLASH存储器。
它用来保存用户设置的参数以及连续存储采集到的变压器铁芯及夹件的电流值。
该芯片具有SPI接口,最高通讯速率86 MHz,工作电源2.7~3.6 V,工作温度-40~85℃。
JBTA铁芯接地电流在线监测系统概述JBTA铁芯接地电流在线监测系统是一种用于检测和监测电力设备接地电流的设备,主要适用于电力变压器、高压电缆、开关柜等设备中的接地问题的检测和监测。
本系统可监测接地电流大小、波形、频率等多个关键参数,实现对电力设备的实时监测和预警,有助于提高电力设备的安全性和稳定性。
设计方案JBTA铁芯接地电流在线监测系统采用了铁芯式传感器,通过将传感器安装在电力设备的接地回路上,实时监控电力设备的接地电流情况。
传感器将接收到的数据,通过RS-485接口传输到数据采集模块中,再通过云平台进行实时监测和数据分析。
数据采集模块通过无线传输或有线传输方式将数据传输到云平台,为用户提供远程监测和预警服务。
技术特点铁芯式传感器设计JBTA铁芯接地电流在线监测系统采用铁芯式传感器,该传感器具有高灵敏度、高准确性、高稳定性等特点。
传感器的结构简单,安装方便,对电力设备无损伤,适用于各种类型的电力设备。
高精度数据采集模块JBTA铁芯接地电流在线监测系统的数据采集模块采用高精度模数转换器和反向保护电路设计,可有效避免传感器在恶劣环境下受到损坏或数据失真。
同时,采集模块还支持多种数据传输方式,包括RS-485、以太网、GPRS等。
多参数实时监测与分析JBTA铁芯接地电流在线监测系统可对接地电流大小、波形、频率等多个关键参数进行实时监测和分析。
同时,系统还支持数据实时同步和历史数据查询,有助于用户全面了解电力设备的运行情况,及时发现故障和问题。
云平台远程监测与预警JBTA铁芯接地电流在线监测系统的云平台支持远程监测和预警服务。
当监测到电力设备接地电流异常时,系统会自动发送警报信息给用户,方便用户及时处理和维修设备。
应用场景JBTA铁芯接地电流在线监测系统适用于电力变压器、高压电缆、开关柜等设备中的接地问题的检测和监测。
系统可广泛应用于电力、石化、电力通信等领域,为不同用户提供专业化、高精度的接地电流监测服务。
解析电力一次设备在线监测系统摘要:本文首先对电力一次设备在线检测系统展开了整体的概述,并且进一步解析了其的实际运用情况与未来的发展趋势,以期为我国电力系统的高品质运作提供可参考的建议。
关键词:电力;一次设备;在线监测现阶段,伴随着国内经济的持续运作,特别是城市建设的深入推进也让电力资源的需求量在逐年迅速激增,而电力系统一次设施的平稳与安全性也逐步成为了电力领域相关企业所探究的关键问题。
开展电力一次设施的检测有利于第一时间探知电力系统运作中所存在的问题,进而有效规避相关电力事故的产生,特别是在目前的发展趋势之下,国内对电力一次设施的探究力度也在全面地提升。
1 电力一次设备在线监测系统整体概述1.1电力一次设备的智能化伴随着现阶段科技的持续发展、智能设施的体量、类型不断地增进。
这也让电力资源成为了大众日常生活与工作中不可或缺的关键品。
电力系统也进一步成为电力领域所探究的重点。
而电力一次设施是电力系统当中的核心构成环节。
有效推进电力一次设施的自动化与智能化也是社会发展的必然趋势。
因为只有如此才可以进一步推进国内电力行业的可持续发展。
而电力一次设施具体所指的是发电、传输电、配电系统当中所运用的有关设施。
例如发电机、电缆等。
这部分设备与以前的电力设备相比,其防护、计量等设备具有相对独立的配电产品。
一次电力设施也常常被称之为一次接线系统,其可有效独立地完成输电与配电等相关工作。
例如,一体化的电源设施,其则不需要借助总管控单元便可以全面地开展通信、接收与派发指令、短路防护等基础功能运作。
而电力设施实时监测技术具体所指的是直接安置在电气设施上可动态化几率表征设施运作状态特征量的测量以及诊断系统。
实时监测系统通常是由目前领域最成熟且先进的感应器技术、信息终端技术、通信系统、专家解析系统以及完善的数据库等整体构成。
整体而言,电力一次设施在如今的电力系统中的运用极为关键。
不过目前我国一次电力设施的运用探究依然处于起步阶段,只有全面增强整体管理才可以进一步提升一次性设施的智能化水准。
电力行业智能巡检系统设计与实施方案第1章项目背景与需求分析 (3)1.1 背景介绍 (3)1.2 需求分析 (3)1.2.1 巡检效率提升 (3)1.2.2 设备状态监测 (4)1.2.3 数据处理与分析 (4)1.3 技术可行性分析 (4)1.3.1 传感器技术 (4)1.3.2 通信技术 (4)1.3.3 云计算与大数据技术 (4)1.3.4 人工智能技术 (4)第2章智能巡检系统总体设计 (5)2.1 设计原则 (5)2.2 系统架构 (5)2.3 功能模块划分 (5)第3章巡检设备选型与配置 (6)3.1 巡检设备类型及特点 (6)3.1.1 无人机巡检系统 (6)3.1.2 巡检系统 (6)3.1.3 输电线路巡检系统 (7)3.2 设备选型依据 (7)3.2.1 巡检任务需求 (7)3.2.2 设备功能指标 (7)3.2.3 设备可靠性 (7)3.2.4 成本预算 (7)3.2.5 技术支持与售后服务 (7)3.3 设备配置方案 (8)第4章数据采集与传输技术 (8)4.1 数据采集技术 (8)4.1.1 传感器技术 (8)4.1.2 无线传感网络技术 (8)4.1.3 视频监控技术 (8)4.2 数据传输技术 (9)4.2.1 有线传输技术 (9)4.2.2 无线传输技术 (9)4.2.3 移动通信技术 (9)4.3 数据预处理与存储 (9)4.3.1 数据预处理 (9)4.3.2 数据存储 (9)4.3.3 数据安全 (9)第5章智能识别与诊断技术 (9)5.1.1 基于深度学习的图像识别 (10)5.1.2 实时图像识别与监测 (10)5.1.3 多模态图像识别 (10)5.2 声音识别技术 (10)5.2.1 声音特征提取与选择 (10)5.2.2 基于深度学习的声音识别 (10)5.2.3 声音识别在电力设备故障诊断中的应用 (10)5.3 数据分析及故障诊断 (10)5.3.1 数据预处理 (10)5.3.2 机器学习算法在故障诊断中的应用 (11)5.3.3 深度学习算法在故障诊断中的应用 (11)5.3.4 故障诊断系统设计 (11)第6章巡检系统硬件设计 (11)6.1 巡检设备硬件设计 (11)6.1.1 硬件选型 (11)6.1.2 硬件架构 (11)6.2 通信模块硬件设计 (12)6.2.1 通信方式选择 (12)6.2.2 硬件设计 (12)6.3 数据处理与存储硬件设计 (12)6.3.1 数据处理硬件设计 (12)6.3.2 数据存储硬件设计 (12)第7章巡检系统软件设计 (13)7.1 系统软件架构 (13)7.1.1 总体架构 (13)7.1.2 层次结构 (13)7.2 功能模块设计 (13)7.2.1 巡检任务管理模块 (13)7.2.2 设备管理模块 (13)7.2.3 数据采集与处理模块 (13)7.2.4 故障诊断模块 (14)7.3 用户界面设计 (14)7.3.1 登录界面 (14)7.3.2 主界面 (14)7.3.3 巡检任务界面 (14)7.3.4 设备管理界面 (14)7.3.5 数据查询界面 (14)7.3.6 故障诊断界面 (14)第8章系统集成与测试 (14)8.1 系统集成方案 (14)8.1.1 系统集成概述 (14)8.1.2 硬件设备集成 (15)8.1.3 软件系统集成 (15)8.2 系统测试方法与步骤 (15)8.2.1 系统测试概述 (15)8.2.2 测试方法 (15)8.2.3 测试步骤 (16)8.3 测试结果与分析 (16)第9章系统部署与运行维护 (16)9.1 系统部署策略 (16)9.1.1 部署原则 (16)9.1.2 部署步骤 (17)9.2 运行维护方案 (17)9.2.1 运行监测 (17)9.2.2 维护与升级 (17)9.2.3 数据备份与恢复 (17)9.3 安全与稳定性保障 (17)9.3.1 安全保障措施 (17)9.3.2 稳定性保障措施 (17)第10章项目总结与展望 (18)10.1 项目总结 (18)10.2 技术展望 (18)10.3 市场与应用前景分析 (18)第1章项目背景与需求分析1.1 背景介绍我国经济的快速发展,电力需求不断增长,电网规模日益扩大,电力系统的安全稳定运行成为社会发展的重要保障。
智能电缆监测系统的设计与实现在现代社会,电力供应的稳定性和安全性至关重要。
电缆作为电力传输的重要载体,其运行状态的实时监测对于保障电力系统的正常运行具有重要意义。
智能电缆监测系统的出现,为及时发现电缆故障、提高电力系统的可靠性提供了有力的技术支持。
一、智能电缆监测系统的需求分析随着电力系统的不断发展,对电缆监测的要求也日益提高。
首先,需要实现对电缆温度、电压、电流等关键参数的实时监测,以便及时发现异常情况。
其次,监测系统应具备高精度和高可靠性,能够在复杂的环境中稳定工作。
此外,系统还应具备远程监控和数据传输功能,方便运维人员随时随地掌握电缆的运行状态。
二、智能电缆监测系统的总体设计(一)系统架构智能电缆监测系统通常由传感器层、数据采集层、数据传输层和监控中心层组成。
传感器层负责采集电缆的各项参数,如温度传感器、电压传感器、电流传感器等。
数据采集层将传感器采集到的数据进行初步处理和整合。
数据传输层通过有线或无线方式将数据传输至监控中心。
监控中心层对接收的数据进行分析、处理和存储,并提供可视化的监控界面。
(二)传感器选型传感器的选型直接影响监测系统的性能。
对于温度监测,可选用热电偶传感器或光纤光栅传感器,前者具有成本低、响应速度快的优点,后者则具有抗电磁干扰、测量精度高的特点。
电压和电流传感器则可选用霍尔传感器或罗氏线圈传感器,根据实际测量范围和精度要求进行选择。
(三)数据采集与处理数据采集模块应具备高速采样和多通道同步采集的能力,以确保数据的准确性和完整性。
采集到的数据经过滤波、放大等预处理后,通过数字信号处理算法进行进一步的分析和计算,提取出有用的特征信息。
三、智能电缆监测系统的硬件实现(一)传感器安装传感器的安装位置和方式至关重要。
对于温度传感器,应安装在电缆的关键部位,如接头处、易发热部位等。
电压和电流传感器则应安装在电缆的进线和出线端。
安装过程中要确保传感器与电缆之间的良好接触,同时要做好防护措施,避免外界因素对传感器的干扰和损坏。
新疆大学科学技术学院毕业论文(设计) 新疆大学科学技术学院 College of science & technology Xinjiang University 学生毕业论文(设计)
题 目: 电力系统多参数在线检测系统设计 指导教师: 希望 学生姓名: 曹金科 专 业: 电气工程及其自动化 班 级: 电气10-3班 完成日期: 新疆大学科学技术学院毕业论文(设计) 声 明 郑重声明,此论文(设计)是本人在相关老师指导下完成,没有抄袭、剽窃他人成果,否则,由此造成的一切后果由本人负责。
本人签名: 新疆大学科学技术学院毕业论文(设计) 新疆大学科学技术学院
学生毕业论文(设计)任务书
学生姓名 学号 专 业 电气工程及其自动化 班级 论文(设计)题目 电力系统多参数在线检测系统设计 论文(设计)来源 教师自拟 要求完成的内容 1)设计出电力系统电压、电流、频率、功率 因数等参数在线检测方案。 2)设计出完整的以51单片机为主控制的整 体图系统。 3)写出完整的系统程序。 4)完成毕业论文的书写。
发题日期: 年 月 日 完成日期: 年 月 日
指导教师签名 新疆大学科学技术学院毕业论文(设计) 目录 1 绪论....................................................................... 1 1.1论文的选题背景 ......................................................... 1 1.2论文的研究意义 ......................................................... 2 1.3交流电量采集的现状及发展 ............................................... 2 1.4课题的主要内容 ......................................................... 3
2 系统总体设计原理 ........................................................... 4 2.1交流采样法 ............................................................. 4 2.2 交流采样原理及相关算法 ................................................. 5 2.3 系统的工作过程 ......................................................... 6
3 基础知识 ................................................................... 7 3.1 80C51单片机引脚 ....................................................... 7 3.2 80C51单片机的内部结构 ................................................. 8 3.2.1 80C51单片机的基本组成 ............................................. 8 3.2.2 80C51单片机的存储器结构 .......................................... 9 3.2.3 80C51单片机的并行I/O接口 ........................................ 10 3.2.4 时钟与时序 ........................................................ 11 3.3中断系统 .............................................................. 11 3.4 复位电路 .............................................................. 14 3.5 ADC0809 A/D转换器 .................................................... 14
4 系统硬件设计 .............................................................. 18 4.1复位电路及时钟电路 .................................................... 18 4.2电流、电压采样电路 .................................................... 19 4.3功率因数采样电路 ...................................................... 20 4.4频率采样电路 .......................................................... 22 4.5 LCD1602液晶显示 ...................................................... 22 4.6总体硬件电路 .......................................................... 24
5系统软件设计 .............................................................. 25 5.1系统软件总流程图 ...................................................... 25 5.2部分功能程序的实现 .................................................... 26 5.2.1数据采集子程序流程图 .............................................. 26 5.2.2 数据处理程序流程图 ................................................ 26
6 结论...................................................................... 35 致 谢....................................................................... 36 参考文献 .................................................................... 37 新疆大学科学技术学院毕业论文(设计) 附录........................................................................ 38 系统源程序: .............................................................. 38 新疆大学科学技术学院毕业论文(设计)
摘 要 随着电力系统的快速发展,电网容量不断增大,结构日趋复杂,电力系统中实时监控、调度的自动化显得尤为重要,而电力参数的数据采集又是实现自动化的重要环节,如何快速准确地采集系统中各元件的电参数(电压、电流、功率、频率等)是实现电力系统自动化的一个重要因素。
基于此,此次设计采用单片机80C51实现电力监控系统的交流采样,即系统采集的是交流电压和电流,不需变送器进行交直流转换。模数转换器ADC0809对三相交流电压和电流分时进行模数转换,把得到的数字量送单片机进行数据处理,然后通过LCD数码管显示电压和电流,频率,功率,功率因数等的实时值。
文中论述了该系统实现电参数测量的工作原理,着重介绍了该系统的实现过程,在此基础上,详细介绍了整个系统的软件开发过程。
关键词:电力系统;交流采样;电气参数测 Abstract
With the rapid development of electric power system, network capacity is increasing, and the growing complexity of the structure, electric power system real-time monitoring and Scheduling Automation is particularly important. The data acquisition of the electric parameters is also an important part of automation. How quickly and accurately acquisition the electrical parameters (voltage, current, power, frequency, etc.) of system components is an important factor to achieve power system automation.
Based on the paper adopts 80C51 SCM to achieve AC sampling of electric parameters. That the acquisition system is AC voltage and current, transmitter without AC-DC conversion。The A/D converter ADC0809 makes three-phase AC voltage and current be transformed to digital quantity from analog quantity at different times. The SCM finishes data processing .Meanwhile, the real-time value of voltage and current, frequency, Power factor are displayed through LCD display.
