2018版 第1部分 专题10 直流与交流

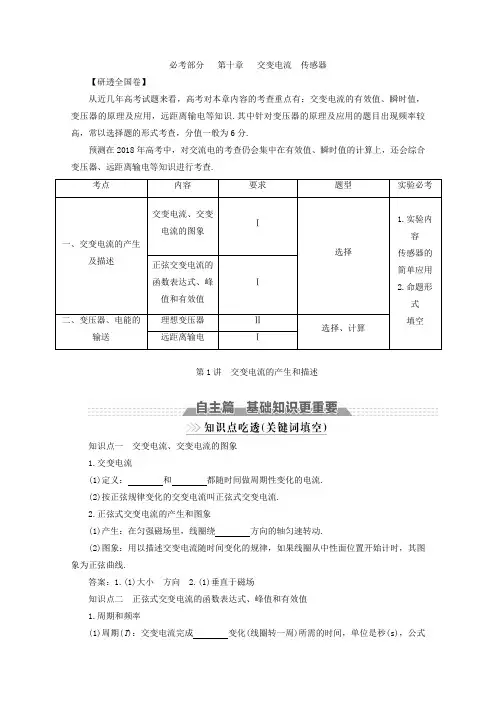

必考部分 第十章 交变电流 传感器【研透全国卷】从近几年高考试题来看，高考对本章内容的考查重点有：交变电流的有效值、瞬时值，变压器的原理及应用，远距离输电等知识.其中针对变压器的原理及应用的题目出现频率较高，常以选择题的形式考查，分值一般为6分.预测在2018年高考中，对交流电的考查仍会集中在有效值、瞬时值的计算上，还会综合变压器、远距离输电等知识进行考查.第1讲 交变电流的产生和描述知识点一 交变电流、交变电流的图象 1.交变电流(1)定义： 和 都随时间做周期性变化的电流. (2)按正弦规律变化的交变电流叫正弦式交变电流. 2.正弦式交变电流的产生和图象(1)产生：在匀强磁场里，线圈绕 方向的轴匀速转动.(2)图象：用以描述交变电流随时间变化的规律，如果线圈从中性面位置开始计时，其图象为正弦曲线.答案：1.(1)大小 方向 2.(1)垂直于磁场知识点二 正弦式交变电流的函数表达式、峰值和有效值 1.周期和频率(1)周期(T )：交变电流完成 变化(线圈转一周)所需的时间，单位是秒(s)，公式T ＝2πω. (2)频率(f )：交变电流在1 s 内完成周期性变化的 .单位是赫兹(Hz). (3)周期和频率的关系：T ＝ 或f ＝ . 2.正弦式交变电流的函数表达式(线圈在中性面位置开始计时) (1)电动势e 随时间变化的规律：e ＝ . (2)负载两端的电压u 随时间变化的规律：u ＝ .(3)电流i 随时间变化的规律：i ＝ .其中ω等于线圈转动的 ，E m＝ .3.交变电流的瞬时值、峰值、有效值(1)瞬时值：交变电流某一时刻的值，是时间的函数.(2)峰值：交变电流(电压或电动势)所能达到的最大的值，也叫最大值.(3)有效值：跟交变电流的热效应等效的恒定电流的值叫做交变电流的有效值.对正弦式交变电流，其有效值和峰值的关系为：E ＝ ，U ＝ ，I ＝ .答案：1.(1)一次周期性 (2)次数 (3)1f 1T2.(1)E m sin ωt (2)U m sin ωt (3)I m sin ωt 角速度 nBS ω3.(3)E m2U m2I m2(1)矩形线圈在匀强磁场中匀速转动时，一定会产生正弦式交变电流.( ) (2)线圈在磁场中转动的过程中穿过线圈的磁通量最大时，产生的感应电动势也最大.( )(3)线圈经过中性面时产生的感应电动势最大.( ) (4)在一个周期内，正弦交流电的方向改变两次.( )(5)最大值和有效值之间的2倍关系只适用于正弦(余弦)交流电.( ) (6)交流电压表及交流电流表的读数均为峰值.( ) 答案：(1) (2) (3) (4)√ (5)√ (6)考点正弦式交变电流的产生及变化规律1.正弦式交变电流的产生(1)线圈绕垂直于磁场方向的轴匀速转动. (2)两个特殊位置的特点：①线圈平面与中性面重合时，S ⊥B ，Φ最大，ΔΦΔt＝0，e ＝0，i ＝0，电流方向将发生改变.②线圈平面与中性面垂直时，S ∥B ，Φ＝0，ΔΦΔt最大，e 最大，i 最大，电流方向不改变.2.正弦式交变电流的变化规律(线圈在中性面位置开始计时)考向1 交流电的产生[典例1] (多选)如图所示为交流发电机示意图，线圈的AB 边连在金属滑环K 上，CD 边连在滑环L 上，导体制作的两个电刷E 、F 分别压在两个滑环上，线圈在转动时可以通过滑环和电刷保持与外电路的连接.关于其工作原理，下列分析正确的是( )A.当线圈平面转到中性面的瞬间，穿过线圈的磁通量最大B.当线圈平面转到中性面的瞬间，线圈中的感应电流最大C.当线圈平面转到跟中性面垂直的瞬间，穿过线圈的磁通量最小D.当线圈平面转到跟中性面垂直的瞬间，线圈中的感应电流最小[答案] AC考向2 交流电的变化规律[典例2] (多选)图甲是小型交流发电机的示意图，两磁极N 、S 间的磁场可视为水平方向的匀强磁场，Ⓐ为交流电流表，线圈绕垂直于磁场的水平轴OO ′沿逆时针方向匀速转动，从图甲所示位置开始计时，产生的交变电流随时间变化的图象如图乙所示.以下判断正确的是( )甲 乙 A.电流表的示数为10 AB.线圈转动的角速度为50π rad/sC.t ＝0.01 s 时，线圈平面与磁场方向平行D.t ＝0.02 s 时，电阻R 中电流的方向自右向左[解析] 电流表测量的是电路中电流的有效值I ＝10 A ，选项A 正确.由题图乙可知，T ＝0.02 s ，所以ω＝2πT＝100π rad/s ，选项B 错误.t ＝0.01 s 时，电流最大，线圈平面与磁场方向平行，选项C 正确.t ＝0.02 s 时，线圈所处的状态就是图示状况，此时R 中电流的方向自左向右，选项D 错误.[答案] AC[变式1] 矩形线圈abcd 在如图所示的磁场中以恒定的角速度ω绕ab 边转动，磁场方向垂直纸面向里，其中ab 边左侧磁场的磁感应强度大小是右侧磁场的2倍.在t ＝0时刻线圈平面与纸面重合，且cd 边正在向纸外转动.规定图示箭头方向为电流正方向，则线圈中电流随时间变化的关系图线应是( )A BC D答案：A 解析：绕垂直磁场的轴转动时，线圈能够产生的最大感应电动势E m ＝nBS ω，因左侧磁场的磁感应强度大小是右侧磁场的2倍，所以线圈在左侧磁场中产生的感应电动势最大值是右侧磁场中最大值的2倍，再利用楞次定律分析感应电流方向，可知选项A 正确.求解交变电流变化规律有关问题的三点注意(1)只有当线圈从中性面位置开始计时，电流的瞬时值表达式才是正弦形式.其变化规律与线圈的形状及转动轴处于线圈平面内的位置无关.(2)注意峰值公式E m ＝nBS ω中的S 为有效面积.(3)在解决有关交变电流的图象问题时，应先把交变电流的图象与线圈的转动位置对应起来，再根据特殊位置求特征解.考点有效值的理解和计算1.正弦交变电流的有效值可利用公式E ＝E m2、U ＝U m2、I ＝I m2直接计算，其中E m 、U m 、I m 表示正弦交流电的峰值.2.交变电流的有效值是根据电流的热效应(电流通过电阻生热)进行定义的，所以进行有效值计算时，要紧扣电流通过电阻生热(或热功率)进行计算.注意“三同”即“相同电阻”上，“相同时间”“内产生”“相同热量”.计算时“相同时间”至少要取一个周期的时间.3.在交流电路中，电压表、电流表、功率表等电工仪表的示数均为交变电流的有效值.在没有具体说明的情况下，所给出的交变电流的电压、电流及电功率指的都是有效值.[典例3] 如图所示为交变电流随时间变化的图象，则交变电流的有效值为( )A.5 2 AB.5 AC.722 A D.3.5 A[解析] 设交变电流的有效值为I ，根据有效值的定义，I 2RT ＝(4 2 A)2R T2＋(3 2A)2R T2，解得I ＝5 A ，选项B 正确.[答案] B[变式2] 如图所示为一交流电压随时间变化的图象.每个周期内，前三分之一周期电压按正弦规律变化，后三分之二周期电压恒定.根据图中数据可得，此交流电压的有效值为( )A.7.5 VB.8 VC.215 VD.313 V答案：C 解析：根据电流的热效应有⎝ ⎛⎭⎪⎫6 V 22·1R ·T 3＋（9 V ）2R ·2T 3＝U 2R T ，解得U 2＝60 V 2，所以U ＝215 V ，C 项 正确.[变式3] 如图所示电路，电阻R 1与电阻R 2阻值相同，都为R ，和R 1并联的D 为理想二极管(正向电阻可看做零，反向电阻可看做无穷大)，在A 、B 间加一正弦交流电u ＝202sin 100πt (V)，则加在R 2上的电压有效值为( )A.10 VB.20 VC.15 VD.510 V答案：D 解析：电压值取正值时，即在前半个周期内，二极管电阻为零，R 2上的电压等于输入电压值；电压值取负值时，即在后半周期内，二极管电阻无穷大，可看做断路，R 2上的电压等于输入电压值的一半，因此可设加在R 2上的电压有效值为U ，根据电流的热效应，在一个周期内满足U 2R T ＝（20 V ）2R ·T 2＋（10 V ）2R ·T2，解得U ＝510 V ，选项D 正确.计算交变电流有效值的方法(1)计算有效值时要根据电流的热效应，抓住“三同”：“相同时间”内“相同电阻”上产生“相同热量”列式求解.(2)若图象部分是正弦(或余弦)式交变电流，其中的14(但必须是从零至最大值或从最大值至零)和12周期部分可直接应用正弦式交变电流有效值与最大值间的关系I ＝I m 2、U ＝U m2求解.考点交变电流的“四值”的应用考向1 对交流电“四值”的理解[典例4] 如图甲所示，标有“220 V40 W”的灯泡和标有“20 μF 300 V”的电容器并联到交流电源上，V为交流电压表，交流电源的输出电压如图乙所示，闭合开关.下列判断正确的是( )甲乙A.t＝T2时刻，V的示数为零B.灯泡恰好正常发光C.电容器不可能被击穿D.V的示数保持110 2 V不变[解析] V 的示数应是电压的有效值220 V ，故A 、D 错；电压的有效值恰好等于灯泡的额定电压，灯泡正常发光，B 正确；电压的峰值U m ＝220 2 V≈311 V，大于电容器的耐压值，故有可能被击穿，C 错.[答案] B考向2 交流电“四值”的有关计算 [典例5] (多选)如图所示，边长为L 的正方形单匝线圈abcd ，其电阻为r ，外电路的电阻为R ，ab 的中点和cd 的中点的连线O ′O 恰好位于匀强磁场的边界线上，磁场的磁感应强度为B .若线圈从图示位置开始以角速度ω绕轴O ′O 匀速转动，则以下判断正确的是( )A.图示位置线圈中的感应电动势最大，为E m ＝BL 2ωB.闭合电路中感应电动势的瞬时值表达式为e ＝12BL 2ωsin ωtC.线圈从图示位置转过180°的过程中，流过电阻R 的电荷量为q ＝2BL2R ＋rD.线圈转动一周的过程中，电阻R 上产生的热量为Q ＝πB 2ωL 4R4（R ＋r ）2[解析] 题图所示位置，线圈中通过的磁通量最大，但感应电动势为零，A 错误；线圈所围成的闭合电路中产生的感应电动势最大值为E m ＝12BL 2ω，故对应的瞬时值表达式为e ＝12BL 2ωsin ωt ，B 正确；由q ＝ΔΦR ＋r 可得线圈从图示位置转过180°的过程中，流过电阻R 的电荷量q ＝BL 2R ＋r ，C 错误；电阻R 上产生的热量应利用有效值求解，即转动一周的过程中产生的热量：Q ＝⎣⎢⎡⎦⎥⎤E m 2（R ＋r ）2R ×2πω＝πB 2ωL 4R4（R ＋r ）2，D 正确.[答案] BD1.计算有效值时一般选取交变电流的一个周期进行计算.非正弦交变电流的有效值要根据电流的热效应进行等效计算.2.交变电流的有效值和电流的方向无关；交变电流的平均值是根据法拉第电磁感应定律E ＝nΔΦΔt计算的，与交变电流的方向、所选取的时间段有关.1.[交流电的产生]如图中闭合线圈都在匀强磁场中绕虚线所示的固定转轴匀速转动，不能产生正弦式交变电流的是( )A B C D答案：C 解析：线圈绕垂直于磁场的轴旋转可产生正弦式交变电流，只有C 项错误. 2.[交流电的变化规律](多选)如图甲所示，在匀强磁场中，一矩形金属线圈两次分别以不同的转速，绕与磁感线垂直的轴匀速转动，产生的交变电动势图象如图乙中曲线a 、b 所示，则( )A.两次t ＝0时刻线圈平面均与中性面重合B.曲线a 、b 对应的线圈转速之比为2∶3C.曲线a 表示的交变电动势频率为25 HzD.曲线b 表示的交变电动势有效值为10 V答案：AC 解析：t ＝0时刻，两次产生的交流电的电动势瞬时值均为零，因此线圈平面均与中性面重合，A 项正确；题图中a 、b 对应的周期之比为2∶3，因此线圈转速之比n a ∶n b ＝1T a ∶1T b ＝3∶2，B 项错误；a 线表示的交流电动势的频率为f a ＝1T a ＝14×10－2Hz ＝25 Hz ，C项正确；a 线对应线圈相应的电动势的最大值E a m ＝NBS ·2πT a，由图象知E a m ＝15 V ，b 线对应线圈相应的电动势的最大值E b m ＝NBS ·2πT b ，因此E b m E a m ＝T a T b ＝23，E b m ＝10 V ，有效值E b ＝102 V ＝5 2V ，D 项错误.3.[有效值的计算]如图所示的区域内有垂直于纸面向里的匀强磁场，磁感应强度为B .电阻为R 、半径为L 、圆心角为45°的扇形闭合导线框绕垂直于纸面的O 轴以角速度ω匀速转动(O 轴位于磁场边界).则线框内产生的感应电流的有效值为()A.BL 2ω2RB.2BL 2ω2RC.2BL 2ω4RD.BL 2ω4R答案：D 解析：线框转动的角速度为ω，进磁场的过程用时18周期，出磁场的过程用时18周期，进、出磁场时产生的感应电流大小均为I ′＝12BL 2ωR，则转动一周产生的感应电流的有效值I 满足：I 2RT ＝⎝ ⎛⎭⎪⎪⎫12BL 2ωR 2R ×14T ，解得I ＝BL 2ω4R ，D 项正确. 4.[有效值的计算]某研究小组成员设计了一个如图所示的电路，与定值电阻R 并联的电表是一个理想交流电压表，D 是理想二极管(它的导电特点是正向电阻为零，反向电阻为无穷大).在A 、B 间加一交流电压，瞬时值的表达式为u ＝202sin 100πt (V)，则交流电压表示数为( )A.10 VB.20 VC.15 VD.14.1 V答案：D 解析：根据交流电有效值的定义，结合理想二极管的单向导电特点，有U ′2R ·T＝U 2R ·T 2＋0，解得交流电压表示数U ′＝U2＝14.1 V. 5.[交流电“四值”的应用]如图甲所示为一台小型发电机的示意图，单匝线圈逆时针转动.若从中性面开始计时，产生的电动势随时间的变化规律如图乙所示.已知发电机线圈内阻为1.0 Ω，外接灯泡的电阻为9.0 Ω.求：甲乙(1)写出流经灯泡的瞬时电流的表达式；(2)转动过程中穿过线圈的最大磁通量；(3)线圈匀速转动一周的过程中，外力所做的功.答案：(1)i＝0.62sin 100πt(A) (2)2.7×10－2 Wb (3)7.2×10－2 J 解析：(1)由图得e＝E m sin ωt＝62sin 100πt(V)则电流i＝eR＋r＝0.62sin 100πt(A).(2)E m＝BSω，E m＝6 2 Vω＝100π，Φm＝BS＝E mω＝2.7×10－2 Wb.(3)E＝E m2＝6 V外力所做的功W＝Q＝E2R＋rT＝7.2×10－2 J.提醒完成课时作业(四十七)。

专题四电路与电磁感应第11讲直流电路与交流电路一、明晰两个网络，理清两类电路二、明确变压器各物理量间的制约关系三、谨记三点提醒，全面清除雷区1．变压器匝数不变时，变压器的输入、输出电压均不变，但变压器原、副线圈中的电流均随负载的变化而变化．2．变压器匝数变化时，要注意区分是原线圈还是副线圈匝数变化．3．当变压器输出电压一定时，移动变阻器的滑动触头或改变接入的用电器多少时，引起的各物理量的变化分析方法同直流电路的动态分析方法．高频考点1 直流电路的分析与计算1－1． (2017·上海卷)将四个定值电阻a 、b 、c 、d 分别接入电路，测得相应的电流、电压值如图所示．其中阻值最接近的两个电阻是( )A ．a 和bB ．b 和dC ．a 和cD ．c 和d解析：本题考查U -I 图象的意义．根据R ＝U I 知，定值电阻的U -I 图线的斜率表示定值电阻的阻值．在U -I 图中分别连接O 与4个点，根据它们的倾斜度可知，a 和b 的阻值最接近，故选A ．答案：A1－2.(2017·辽师大附中期中)科学家研究发现，磁敏电阻(GMR)的阻值随所处空间磁场的增强而增大，随所处空间磁场的减弱而变小，如图所示电路中GMR 为一个磁敏电阻，R 和R 2为滑动变阻器，R 1和R 3为定值电阻，当开关S 1和S 2闭合时，电容器中一带电微粒恰好处于静止状态，则( )A ．只调节电阻R ，当P 1向右端移动时，电阻R 1消耗的电功率变大B ．只调节电阻R ，当P 1向右端移动时，带电微粒向下运动C ．只调节电阻R 2，当P 2向下端移动时，电阻R 1消耗的电功率变大D ．只调节电阻R 2，当P 2向下端移动时，带电微粒向下运动解析：只调节电阻R ，当P 1向右端移动时，滑动变阻器接入电路的阻值增大，电源电动势不变，所以电路中的电流减小，电磁铁的磁性减弱；由于电磁铁磁性的减弱，导致了磁敏电阻GMR 的阻值减小，则通过R 1的电流增大，其电功率增大．电容器两端的电压增大，板间场强增大，微粒所受的电场力增大，所以带电微粒向上运动．A 正确，B 错误；只调节电阻R 2，当P 2向下端移动时，回路中电流不变，电阻R 1消耗的电功率不变．电容器板间电压增大，板间场强增大，微粒所受的电场力增大，所以带电微粒向上运动，C 、D 错误；故选A ．答案：A1－3． (多选)(2017·衡阳八中高三质检)如图所示电路中，电源电动势E 恒定，内阻r ＝1 Ω，定值电阻R 3＝5 Ω.开关K 断开与闭合时，ab 段电路消耗的电功率相等．则以下说法中正确的是( )A ．电阻R 1、R 2可能分别为4 Ω、5 ΩB ．电阻R 1、R 2可能分别为3 Ω、6 ΩC ．开关K 断开时理想电压表的示数一定小于K 闭合时的示数D ．开关K 断开与闭合时，理想电压表的示数变化量大小与理想电流表的示数变化量大小之比一定等于6 Ω 解析：开关闭合时，ab 段只有电阻R 1工作，消耗的电功率为P ＝⎝ ⎛⎭⎪⎫E R 1＋R 3＋r 2R 1，当开关断开时，ab 段电阻R 1和R 2工作，消耗的电功率为P ＝⎝ ⎛⎭⎪⎫E R 1＋R 2＋R 3＋r 2(R 1＋R 2)，代入数据可得A 正确B 错误；将R 3和电源内阻看作一整体，则此时电压表测量路端电压，当断开时路端总电阻大于闭合时的，所以断开时电压表示数大，C 错误；根据闭合电路欧姆定律得：U ＝E －(R 3＋r )I ，则电压表的示数变化量大小与电流表的示数变化量大小之比为：ΔUΔI ＝R 3＋r＝6 Ω，D 正确．答案：AD直流电路中的功率问题(1)非纯电阻电路的电功率分析 ①纯电阻电路：P 电＝P 热＝I 2R ＝IU ＝U 2R； ②非纯电阻电路：P 电＝P 热＋P 机，即UI ＝I 2R ＋P 机． (2)电流的输出功率与负载的关系分析①当R ＝r 时，电源的输出功率最大，为P m ＝E 24r ；②当R >r 时，随着R 的增大，电源的输出功率越来越小； ③当R <r 时，随着R 的增大，电源的输出功率越来越大；④当P 出<P m 时，每个输出功率对应两个外电阻阻值R 1和R 2，且R 1R 2＝r 2．高频考点2 交变电流的产生、描述2－1.(多选)(2017·天津卷)在匀强磁场中，一个100匝的闭合矩形金属线圈，绕与磁感线垂直的固定轴匀速转动，穿过该线圈的磁通量随时间按图示正弦规律变化．设线圈总电阻为2 Ω，则( )A ．t ＝0时，线圈平面平行于磁感线B ．t ＝1 s 时，线圈中的电流改变方向C ．t ＝1.5 s 时，线圈中的感应电动势最大D ．一个周期内，线圈产生的热量为8π2J解析：由Φ -t 图可知，t ＝0时，Φ＝0，则线圈平面平行于磁感线，选项A 正确；t ＝1 s 时Φ＝0，此时电动势最大，t ＝0.5 s 和t ＝1.5 s 时，Φ最大，此时电动势为0，电流改变方向，选项B 、C 错误；交流电电动势的最大值E m ＝nBSω＝nΦm 2πT ＝4π V ，有效值E ＝22E m ＝22π V ，一个周期内线圈产生的热量Q ＝E 2R·T ＝8π2J ，D 正确．答案：AD2－2.(多选)如图所示为小型旋转电枢式交流发电机的原理图，匝数n ＝100匝，电阻为r ＝1 Ω的矩形线圈在匀强磁场中，绕垂直于磁场方向的固定轴OO ′匀速转动，线圈两端经集流环和电刷与电路连接，定值电阻R 1＝6 Ω，R 2＝3 Ω，其他电阻不计，线圈匀速转动的周期T ＝0.2 s ．从线框与磁场方向平行位置开始计时，线圈转动的过程中，理想电压表的示数为2 V ．下列说法中正确的是( )A ．电阻R 1上的电功率为23WB ．t ＝0.4 s 时，电阻R 2两端的电压瞬时值为零C ．从开始计时到1/20 s 通过电阻R 2的电荷量为210πCD ．若线圈转速增大为原来的2倍，线圈中产生的电动势随时间变化规律为e ＝62cos 20πt (V)解析：电阻R 1上的电功率为P ＝U 2R 1＝226W ＝23W ，故A 正确；线圈匀速转动的周期T ＝0.2 s ，t ＝0.4 s 时正好又转到了与磁场方向平行位置，故此时线圈产生的感应电动势最大，故电阻R 2两端的电压瞬时值最大，故B 错误；根据闭合电路欧姆定律产生的感应电动势的有效值E ＝R ＋r R U ＝2＋12×2 V ＝3 V ，最大值E m ＝2E ＝32V ，有E m ＝NBSω，故BS ＝E m Nω＝32100×10π＝321000π，故Φ＝BS sin ωt ＝321000πsin 10πt ，从开始计时到1/20 s ，磁通量的变化量ΔΦ＝321000π，故通过电阻R 2的电荷量为q ＝23×N ΔΦR ＋r ＝215πC ，故C 错误；转速增大2倍，故产生的感应电动势E m ＝NBSω变为原来的2倍，故最大值为E ′m ＝62V ，线圈中产生的电动势随时间变化规律为e ＝62cos 20πt (V)，故D 正确，故选AD ．答案：AD高频考点3 理想变压器的工作原理与计算理想变压器原、副线圈基本量间的关系 制约关系基本关系 电压 原线圈电压U 1和匝线比决定副线圈电压U 2 U 1U 2＝n 1n 2 电流 副线圈电流I 2和匝线比决定原线圈电流I 1I 1I 2＝n 2n 1 功率 副线圈功率P 2决定原线圈功率P 1 P 1＝P 2 频率 原线圈频率f 1决定副线圈频率f 2f 1＝f 2提醒：对于有多个副线圈的变压器，电压关系不变，电流关系应从功率角度分析，具体如下． (1)U 1U 2＝n 1n 2，U 1U 3＝n 1n 3，… (2)n 1I 1＝n 2I 2＋n 3I 3＋… (3)P 1＝P 2＋P 3＋…3－1.(2017·湖北省七市(州)联考)如图所示，理想变压器原、副线圈匝数分别为n 1、n 2，原线圈回路接有内阻不计的交流电流表A ，副线圈回路接有定值电阻R ＝2 Ω，现在a 、b 间和c 、d 间分别接上示波器，同时监测得a 、b 间，c 、d 间的电压随时间变化的图象如下图所示，则下列说法中错误的是( )A ．T ＝0.02 sB ．n 1∶n 2≈55∶1C ．电流表A 的示数I ≈36.4 mAD ．当原线圈电压瞬时值最大时，副线圈两端电压瞬时值为0解析：由图知，电压变化的周期是0.02 s ，所以A 正确；根据变压规律得：n 1n 2＝U 1U 2≈55，所以B 正确；副线圈的电流I 2＝U 2R ＝5.6622 A ，根据变流规律得原线圈电流I 1＝I 255≈0.0364 A ＝36.4 mA ．所以C 正确；由图知，当原线圈电压瞬时值最大时，副线圈两端电压瞬时值也最大，故D 错误．本题错误的选择D ．答案：D3－2． (2017·宁德市高中质检)如图所示，理想变压器的副线圈接有一规格为“44 V 、44 W ”的灯泡和线圈电阻r ＝1 Ω的电动机，原线圈接上u ＝2202sin 100πt (V)的正弦交流电后灯泡和电动机都正常工作，且原线圈中理想交流电流表的示数为1 A ，则下列说法正确的是( )A ．理想变压器原、副线圈匝数之比为4∶1B ．电动机的输出功率为176 WC ．电动机的热功率为6 WD ．若电动机被卡住，灯泡仍正常工作，则电流表的示数变为9 A 解析：原线圈两端的电压U 1＝22022＝220 V ，根据题意灯泡和电动机都正常工作，所以灯泡两端的电压为44 V ，根据电压与匝数成正比，得n 1n 2＝U 1U 2＝22044＝51，选项A 错误；根据电流与匝数成反比得副线圈中的电流，I 2＝5I 1＝5 A ，灯泡中的电流I L ＝P L U L ＝4444A ＝1 A ，则电动机的电流为I M ＝4 A ，电动机的热功率：P 热＝I 2M r ＝16 W ；则电动机输出功率：P 出＝U 2I M －I 2M r ＝44×4－42×1＝160 W ，选项BC 错误；若电动机被卡住，电灯正常发光，则通过电动机的电流I ′M ＝441 A ＝44 A ；此时变压器次级电流为45 A ，则初级电流I 1′＝n 2n 1I 2′＝455A ＝9 A ，电流表的示数变为9 A ，选项D 正确；故选D ．答案：D3－3.(2017·北京卷)如图所示，理想变压器的原线圈接在u ＝2202sin 100 πt (V)的交流电源上，副线圈接有R ＝55 Ω的负载电阻，原、副线圈匝数之比为2∶1，电流表、电压表均为理想电表．下列说法正确的是( )A ．原线圈的输入功率为220 2 WB ．电流表的读数为1 AC ．电压表的读数为110 2 VD ．副线圈输出交流电的周期为50 s解析：由题知，变压器的输入电压U 1＝22022 V ＝220 V ，所以U 2＝n 2n 1U 1＝110 V ；副线圈电流I 2＝U 2R ＝2 A ，原线圈电流I 1＝n 2n 1I 2＝1 A ．本题中电压表、电流表的读数为有效值，故B 项正确，C 项错误；原线圈输入功率P 1＝U 1I 1＝220 W ，A 项错误；交流电的周期T ＝2πω＝2π100πs ＝0.02 s ，D 项错误．答案：B高频考点4 理想变压器与远距离输电问题4－1.(多选)(2017·衡阳市第二次联考)某同学在实验室中研究远距离输电．由于输电线太长，他将每100米导线卷成一卷，共卷成8卷来代替输电线路(忽略输电线路的电磁感应)．在输送功率相同时，第一次直接将输电线与学生电源及用电器相连，测得输电线上损失的功率为P 1，第二次采用如图所示的电路输电，其中理想变压器T 1与电源相连，其原、副线圈的匝数比为n 1∶n 2，理想变压器T 2与用电器相连，测得输电线上损失的功率为P 2.下列说法正确的是( )A ．前后两次实验都可用于研究远距离直流输电B ．实验可以证明，T 1采用升压变压器⎝⎛⎭⎫匝数比为n 2n 1>1能减少远距离输电的能量损失 C ．若输送功率一定，则p 2∶p 1＝n 1∶n 2D ．若输送功率一定，则p 2∶p 1＝n 21∶n 22解析：变压器只能改变交变电流的电压，所以第二次实验只能研究远距离交流输电，故A 错误；实验可以证明，T 1采用升压变压器能减小输电电流，能减少远距离输电的能量损失，故B 正确；第一次实验输电线上的电流I ＝P U 1，输电线上损失的功率P 1＝I 2R ＝P 2U 21R ；第二次实验，升压变压器副线圈上的电压U 2＝n 2n 1U 1，输电线上的电流I ′＝P U 2，输电线上损失的功率P 2＝I ′2R ＝P 2U 22R ，所以：P 2P 1＝U 21U 22＝n 21n 22故D 正确，C 错误．故选BD ．答案：BD4－2.(多选)(2017·第一次全国大联考卷Ⅰ)如图所示，(a )是远距离输电线路的示意图，变压器均为理想变压器．(b )是用户内部电路图，由1 000个完全相同的电阻并联．(c )是某个电阻的电流随时间变化的图象．已知升压变压器原、副线圈的匝数比为1∶100，降压变压器原、副线圈的匝数比为10∶1，远距离输电线的总电阻为r ＝20 Ω，在输电线上损失的电功率等于输电功率的5%，不考虑降压变压器与用户间导线的电阻，则( )A ．发电机的输出功率是4×106 WB ．升压变压器的输入电压是400 VC ．降压变压器的输入电压是40 000 VD ．用户电路中每个电阻的阻值是3 800 Ω解析：用户电路中通过每个电阻的电流有效值I ＝1 A ，降压变压器的输出电流I 4＝nI ＝1 000 A ，升压变压器的输出电流I 2、输电线上的电流I 线、降压变压器的输入电流I 3相等，输电线上的电流I 线＝I 2＝I 3＝n 4n 3I 4＝100 A ，输电线上损失的电功率ΔP ＝I 2线r ＝2×105W ，发电机的输出功率也就是输电功率P 1＝ΔP η＝4×106W ，A 正确；升压变压器的输入电流I 1＝n 2n 1I 2＝10 000 A ，升压变压器的输入电压U 1＝P 1I 1＝400 V ，B 正确；升压变压器的输出电压U 2＝n 2n 1U 1＝40 000 V ，降压变压器的输入电压U 3＝U 2－I 线r ＝38 000 V ，C 错误；降压变压器的输出电压U 4＝n 4n 3U 3＝3 800 V ，每个电阻的阻值是R ＝U 4I＝3 800 Ω，D 正确．答案：ABD远距离输电中的“三路两耗”(1)三个回路回路1：发电机回路．该回路中，通过线圈1的电流I1等于发电机中的电流I机；线圈1两端的电压U1等于发电机的路端电压U机；线圈1输入的电功率P1等于发电机输出的电功率P机．回路2：输送电路．I2＝I3＝I R，U2＝U3＋U R，P2＝P R＋P3．回路3：输出电路．I4＝I用，U4＝U用，P4＝P用．(2)两种损耗①电压损耗：输电线上的电阻导致的电压损耗，U R＝U2－U3＝I R R．②功率损耗：输电线上的功率损耗P损＝I2R＝P2－P3．电路的动态变化模型电路的动态变化模型的特点一般为电路中一个元件的电阻发生变化，可能会引起电路中电流、电压、功率同时发生变化，使整个电路处于动态变化之中．此模型涉及电路中的内、外电路，需要分析的物理量较多，能很好地考查考生应用闭合电路欧姆定律、部分电路欧姆定律综合分析的能力．直流电路动态变化模型(多选)如图，电路中定值电阻阻值R大于电源内阻阻值r.将滑动变阻器滑片向下滑动，理想电压表V1、V2、V3示数变化量的绝对值分别为ΔU1、ΔU2、ΔU3，理想电流表A示数变化量的绝对值为ΔI，则()A．A的示数增大B．V2的示数增大C．ΔU3与ΔI的比值大于rD．ΔU1大于ΔU2[思路点拨]电阻R与滑动变阻器串联，电流表A测量干路电流，电压表V1测量电阻R两端的电压，电压表V2测量电源的路端电压，电压表V3测量滑动变阻器两端的电压．【解析】由于电压表、电流表都是理想电表，则电流表可以看成短路，外电路中定值电阻R与滑动变阻器串联，电流表测的是总电流，电压表V1测的是R两端的电压，V2测的是电源的外电压，V3测的是滑动变阻器两端的电压，当滑动变阻器滑片向下滑动时，电路中的总电阻减小，根据欧姆定律可知，电路中的电流增大，电流表示数增大，A 项正确；内电压增大，外电压减小，电压表V 2示数减小，B 项错误；ΔU 3ΔI ＝R ＋r ，C 项正确；ΔU 1ΔI ＝R ，ΔU 2ΔI ＝r ，由于R 大于r ，因此ΔU 1大于ΔU 2，D 项正确．【答案】 ACD解决动态平衡问题的“三条途径”(1)先局部后整体，整体局部都要看基本思路：局部电阻变化→整体总电流变化→路端电压变化→局部电压和电流变化．具体步骤：先从电路中阻值变化的部分入手，由串联和并联规律判断出R 总的变化情况，再由闭合电路欧姆定律判断I 总和U 端的变化情况；最后由部分电路欧姆定律判定各部分电学量的变化情况．即R 局⎩⎪⎨⎪⎧ 增大减小→R 总⎩⎪⎨⎪⎧ 增大减小→I 总⎩⎪⎨⎪⎧ 减小增大→U 端⎩⎪⎨⎪⎧ 增大减小→⎩⎪⎨⎪⎧I 分U 分(2)串反并同，直观判断得结论基本思路：局部电阻变化→串联或间接串联的元件的相关物理量变化(串反)→并联或间接并联的元件的相关物理量变化(并同)．(3)极限法判断化难为易因变阻器滑片滑动引起电路变化的问题，可将变阻器的滑片分别滑至两个极端，使电阻最大或电阻为零，然后进行讨论．交流电路动态模型(多选)(2017·第二次全国大联考卷Ⅱ)每到夜深人静的时候我们就会发现灯泡比睡觉前要亮，其原因在于大家都在用电时，用电器较多，利用下图模拟输电线路，开关的闭合或者断开模拟用户的变化，原线圈输入50 Hz 的220 V 交流电，则下列分析正确的是( )A ．定值电阻相当于输电线电阻B ．开关闭合，灯泡L 1两端电压升高C ．开关闭合，原线圈输入功率增大D ．开关断开，副线圈电压增大【解析】 原副线圈匝数和电压成正比，由于匝数比值不变，原线圈输入电压也不变，所以副线圈电压不会变化，选项D 错．家庭电路用电器之间为并联关系，用户较多时，并联支路增多，相当于开关闭合而与之串联的定值电阻，实际是等效输电线的电阻，选项A 对．开关闭合副线圈总电阻变小，总电流变大，定值电阻分电压增多，并联电压变小，即灯泡L 1两端电压减小，选项B 错．副线圈电压不变电流增大，副线圈电功率增大，根据能量守恒，原线圈电功率也增大，选项C 对．【答案】 AC两种动态变压器模型的分析(1)匝数比不变的情况(如图甲所示)①U 1不变，根据U 1U 2＝n 1n 2可以得出不论负载电阻R 如何变化，U 2不变．②当负载电阻发生变化时，I 2变化，根据I 1I 2＝n 2n 1可以判断I 1的变化情况．③I 2变化引起P 2变化，根据P 1＝P 2，可以判断P 1的变化．图甲(2)负载电阻不变的情况(如图乙所示) ①U 1不变，n 1n 2发生变化，U 2变化．②R 不变，U 2变化，I 2发生变化．③根据P 2＝U 22R和P 1＝P 2，可以判断P 2变化时，P 1发生变化，U 1不变时，I 1发生变化．图乙含容动态电路模型如图所示，电源电动势为E，内阻为r.电路中的R2、R3分别为总阻值一定的滑动变阻器，R0为定值电阻，R1为光敏电阻(其阻值随光照强度增大而减小)．当开关S闭合时，电容器中一带电微粒恰好处于静止状态．则下列说法中正确的是()A．只逐渐增大R1的光照强度，电阻R0消耗的电功率变大，R3中有向上的电流B．只将R3的滑片P2向上移动时，电源消耗的功率变大，R3中有向上的电流C．只将R2的滑片P1向下移动时，电压表示数变大，带电微粒向下运动D．若断开开关S，电容器所带电荷量变大，带电微粒向上运动【解析】只逐渐增大R1的光照强度，R1的阻值减小，电流变大，R0消耗的电功率变大，电容器的电压增大，电容器充电，R3中有向上的电流，A选项正确；由于R3与电容器相连，而电容器隔直流，所以只调节R3的阻值对电路中的电流和电压没有影响，电源消耗的功率不变，R3中没有向上的电流，B选项错误；只将R2的滑片P1向下移动变大，微粒将向上运时，电路中的电流不变，因此电容器两端的电压U2增大，带电微粒受到的电场力F＝qE＝q U2d动，C选项错误；若断开开关S，电容器将通过R3、R2放电，电容器所带电荷量减少，带电微粒向下运动，D选项错误．【答案】 A(1)含容动态电路模型一般涉及电容器中带电体的平衡、运动，电容器中某点的电势以及带电体的电势能变化问题，这些问题的核心是电容器电压的变化．(2)电容器在直流电路中处于断路状态，在动态分析时，一般先将电容器及串联电路去掉，分析电路中与电容器并联部分的电阻上电压的变化，这一电压变化即电容器上电压的变化．(3)分析电路要注意电路稳定时，由于电容器中没有电流，因此与电容器串联的电阻上的电流和电压均为零．。

理想变压器 电能的输送一、选择题(本题共12小题，1～8题为单选，9～12题为多选)1．(2016·山东淄博一模)如图所示，一理想变压器原、副线圈匝数比n 1∶n 2＝5∶1，其原线圈接一交流电源，电压u ＝2202sin100πt (V)，副线圈接一电动机，电阻为11Ω。

若电流表A 2示数为1A ，电表对电路的影响忽略不计，则导学号 51343132( B )A ．交流电的频率为100HzB ．电动机输出功率为33WC ．电流表A 1示数为5AD ．变压器原线圈的输入功率为33W[解析] 由ω＝100π＝2πf ，解得f ＝50Hz ，A 错误；由U 1U 2＝n 1n 2解得副线圈两端的电压U 2＝44V ，电动机的输出功率P 出＝U 2I 2－I 22R ＝33W ，B 正确；由I 1I 2＝n 2n 1，解得I 1＝0.2A ，C 错误；变压器原线圈的输入功率P ＝U 1I 1＝220×0.2W＝44W ，D 错误。

2．(2016·江西吉水中学、崇仁一中、南城一中三校高三上学期第一次联考)如图所示，理想变压器原、副线圈的匝数比为10∶1，b 是原线圈中心的抽头，电压表和电流表均为理想电表，除R 以外其余电阻不计。

从某时刻开始在原线圈两端加上交变电压，其瞬时值表达式为u 1＝2202sin100πt (V)。

下列说法中正确的是导学号 51343133( C )A ．t ＝1600s 时，电压表的示数为220V B ．t ＝160s 时，a 、c 两点间电压瞬时值为110VC ．滑动变阻器滑片向上移，电压表的示数不变，电流表的示数减小D ．单刀双掷开关由a 扳向b ，电压表的示数不变，电流表的示数减小[解析] 原线圈两端电压有效值为220V ，由理想变压器原、副线圈电压之比等于匝数之比可得，副线圈两端电压有效值为22V ，电压表测量的是有效值，故A 错误；t ＝1600s 时，a 、c 两点间电压瞬时值为1102V ，故B 错误；滑动变阻器滑片向上移，接入电阻变大，副线圈两端电压由匝数比和输入电压决定，电压表的示数不变，电流表示数减小，C 正确；单刀双掷开关由a 扳向b ，匝数比变小，匝数与电压成正比，所以电压表和电流表的示数均变大，故D 错误。

D．此过程中电压表V3示数的变化量ΔU3 和电流表示数变化量ΔI的比值不变
湖南长郡卫星远程学校
制作 06
2013年上学期
A．图线a表示的是电压表V3的示数随电流 表示数变化的情况
B．图线c表示的是电压表V2的示数随电流 表示数变化的情况
C．此过程中电压表V1示数的变化量ΔU1 和电流表示数变化量ΔI的比值变大
U2′q－mgd2＝12mυ2A 12mυ2A＝q2(U′－U)＝1×210－7(16.8－16)J＝4×10－8 J.
湖南长郡卫星远程学校
制作 06
2013年上学期
3．闭合电路的欧姆定律
①电路动态分析
例3.在如图甲所示电路中，闭合电键S，
当滑动变阻器的滑动触头P向下滑动的过程中，
四个理想电表的示数都发生变化．图乙中三条
(2)因为路端电压 U＝E－Ir＝18V－2×1 V＝16V，所以 A、B 间的电场强度
E＝Ud ＝2×1160－2V/m＝800V/m，又因为 Eq＝mg，
所以 m＝Egq＝800×1010－7 kg＝8×10－6 kg；
湖南长郡卫星远程学校
制作 06
2013年上学期
(3)当把滑动变阻器的滑动片 P 速移到 c 点后． U′＝R1＋ER2＋r(R1＋R2)＝2＋1182＋1×(2＋12) ＝16.8 V>16 V 所以液滴将向上极板 A 移动．由动能定理，有
图线分别表示了三个电压表示数随电流表示数
变化的情况．以下说法错误的是(
)
湖南长郡卫星远程学校
制作 06
2013年上学期
A．图线a表示的是电压表V3的示数随电流 表示数变化的情况
B．图线c表示的是电压表V2的示数随电流 表示数变化的情况
