设备设施保养维修记录表(高低压配电)

高低压受配电盘维护保养手册一、前言丰将机电所产制之高、低压配电盘，其内部所装置之器具及零件，均为一流厂商之制品，品质等级高，性能优异，再加上优良的品质管制措施，使制品足可令客户信赖；唯正确的操作及适切的维护保养，方能确保其可靠度，延长其使用寿命。

本说明书主要为提供士林三菱电机所产制之配电盘的操作及维护保养之参考，其能于可靠，便利的原则之下，确保其功能及操作人员之安全。

本说明书之内容为高、低压配电盘设施之一般事项说明，其余单体设备详细内容请参阅各器材之操作维护说明书。

二、送电前检查1、准备工作与注意事项。

1、1、清洁配电盘内部，特别是绝缘材料之表面擦拭干净。

1、2、检查主回路电压，并调整所内变压器之分接头，切换器放在适当之电压位置。

1、3、将控制盘之无熔丝开关全部切离。

1、4、配电盘已存放很长时间时，断路器及其它机械结构需再加以润滑。

1、5、配电箱送电前，请确实注意电热器通电加热24小时以上。

2、检查项目。

2、1、检查所有螺栓及螺母是否确实锁紧。

2、2、检查所有绝缘材料是否有损坏，或其它零件是否有损坏、变形。

2、3、检查控制线、电力电缆、汇流排之连接是否正确，端子是否锁紧。

2、4、检查接地系统是否需要接地。

2、5、检查各项电力熔丝，是否已有熔丝。

2、6、检查电热器之温湿度开关设定是否正确，及保护电驿设定值是否与计算书相符合。

2、7、检查断路器及操作开关是否置于OFF位置。

3、检查注意事项。

3、1、当手湿或不洁时，请勿触摸配电箱及其零件；工具之使用需小心，并不可掉落。

3、2、当检查或维护后，请勿将检查及维护用之工具及材料遗落在配电箱内。

3、3、当检查或维护后，须将所有螺丝、螺母、螺栓锁紧。

3、4、当发现污秽时须将之去除，以保持配电箱之清洁。

3、5、送电前，主回路务必再测试绝缘电阻，如盘内过于潮湿用白炽灯加热烘干。

3、6、送电前请详读系统回路图面及操作说明书并核对主回路及控制回路（含远方控制部分）是否按图面施工。

高低压供配电系统设备维护保养工作标准无明显损坏或变形b)真空断路器表面应清洁干净，无油污或灰尘c)检查真空断路器机构是否灵活，操作是否正常d)检查真空断路器的接线是否松动或腐蚀e)检查真空断路器的绝缘状况是否良好3手动机构检修a)检查手动机构的操作是否正常b)检查手动机构的接线是否松动或腐蚀c)检查手动机构的绝缘状况是否良好4二次回路检修a)检查二次回路的接线是否松动或腐蚀b)检查二次回路的绝缘状况是否良好5绝缘试验a)进行介质强度试验b)进行绝缘电阻测试6防护接地检查a)检查防护接地装置是否正常b)检查接地电阻是否符合要求7测试a)进行电气参数测试，如电压、电流、功率等b)进行保护功能测试，如过流、欠压、过压等8记录a)记录检修情况及发现问题b)记录检修日期、检修人员、检修结果二、消防系统设备维护保养工作标准消防泵检修规程1.范围本规程规定了消防泵的检修周期、检修项目及质量标准、检修工艺等有关内容。

本规程适用于消防泵设备及其操作机构的维护和检修。

2.检修周期与检修项目表1 消防泵检修周期检修类别XXX大修每年一次。

检修周期在投入运行后的1年内和以后每间隔3年大修一次。

运行过程发现异常或在承受短路电流后应进行大修。

每当消防泵出现异常或故障时，应进行检修。

建议由专业XXX进行检测维修。

3.检修内容3.1小修项目和内容3.1.1清洗消防泵及其周围环境3.1.2检查消防泵的电气部分，如电机、电缆、控制柜等3.1.3检查消防泵的机械部分，如轴承、轴封、机械密封等3.1.4检查消防泵的防护装置，如过载保护、漏电保护等3.1.5检查消防泵的出水管道及阀门，确保畅通3.2大修项目和内容3.2.1包括小修内容3.2.2拆卸消防泵，清洗零部件3.2.3更换消防泵的易损件，如轴承、轴封、机械密封等3.2.4检查消防泵的电气部分，更换老化或损坏的电缆、电机等3.2.5检查消防泵的机械部分，更换老化或损坏的零部件3.2.6检查消防泵的防护装置，更换老化或损坏的保护装置3.2.7重新安装消防泵，进行试运行4.检修工艺及质量标准表2 消防泵检修工艺及质量标准序号1检修项目消防泵拆卸检修标准内容备注2清洗零部件a)清洗消防泵的各个零部件b)清洗消防泵周围的环境3更换易损件a)更换轴承、轴封、机械密封等易损件b)更换老化或损坏的电缆、电机等4检查防护装置a)检查过载保护、漏电保护等防护装置是否正常b)更换老化或损坏的防护装置5试运行a)重新安装消防泵b)进行试运行，确保正常运转6记录a)记录检修情况及发现问题b)记录检修日期、检修人员、检修结果三、空调设备维护保养工作标准空调机组检修规程1.范围本规程规定了空调机组的检修周期、检修项目及质量标准、检修工艺等有关内容。

有效的排除设备隐患，保持供配电系统的稳定和安全运行。

维修部运行技工负责实施维护。

适用于高压配电、低压配电、变压器及附属设备的保养工作一季度一次高低压配电保养 职责适用范围保养周期保养内容一、高压开关柜维修保养方法1、检查各块仪表指示是否正常，与现运行方式是否相符。

2、检查各继电保护应处于正常运行状态，无异常声响和气味。

3、通过观察口检查各连接部位应无过热现象，瓷绝缘无闪络放电痕迹，表面光洁、完好无损。

4、检查分合闸传动部位，应无锈死卡住现象。

5、检查分合闸回路电源及其熔断器应正常完好。

6、检查接地系统无腐蚀断裂，接头无松动过热现象。

7、转动转换开关，测试三相电压是否平衡。

8、检查仪用互感器、听互感器内部无放电声或其它噪声，与互感器相关的二次仪表指示应正常。

9、检查阀型避雷器，瓷套管应无裂纹破损及闪络痕迹，内部无异常声响。

10、检查各开关柜门是否关闭牢固，以免小动物窜入。

二、配电室高压柜停电清扫的保养方法1、配电室高压柜清扫前必须停电。

2、清扫瓷绝缘表面，并检查有无裂纹、破损和闪络痕迹。

3、检查导电部分各连接点连接是否紧密，有无腐蚀现象，若有腐蚀，应除掉腐蚀层后涂中性凡士林。

4、检查设备不带电的设备外壳和支架的接地线是否牢固可靠，有无断裂和腐蚀。

5、检查传动机构和操作机构的各部位销子螺栓是否松动或短缺，操作机构的拉合闸是否灵活。

三、低压配电设备维修保养方法1、低压控制电器的额定容量，应与受控负荷的实际需要相适应，各级电器保护元件的选择和整定，均应符合动作选择性的要求。

2、低压配电装置上的指示仪表及指示信号灯均应安全完好，仪表刻度互感器的规格应与用电设备容量或实际负荷相配合。

3、凡装有低压电源自投系统的配电装置，应定期做传达试验，检验其动作的可靠性，在两个电源的联络处，应有明显标志。

4、低压空气开关交流接触器，在通电运行以前，均应测校三相间是否同时接触，并检查触头压力是否满足规定。

5、在低压配电装置的前后及两侧的操作维护通道上，不应堆放其他物品。

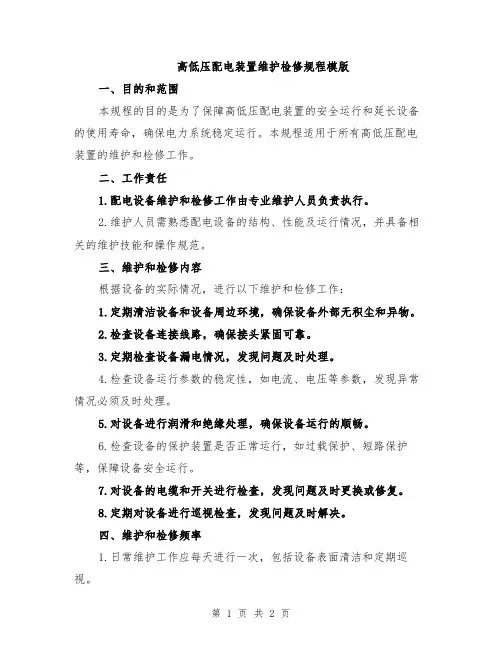

高低压配电装置维护检修规程模版一、目的和范围本规程的目的是为了保障高低压配电装置的安全运行和延长设备的使用寿命，确保电力系统稳定运行。

本规程适用于所有高低压配电装置的维护和检修工作。

二、工作责任1.配电设备维护和检修工作由专业维护人员负责执行。

2.维护人员需熟悉配电设备的结构、性能及运行情况，并具备相关的维护技能和操作规范。

三、维护和检修内容根据设备的实际情况，进行以下维护和检修工作：1.定期清洁设备和设备周边环境，确保设备外部无积尘和异物。

2.检查设备连接线路，确保接头紧固可靠。

3.定期检查设备漏电情况，发现问题及时处理。

4.检查设备运行参数的稳定性，如电流、电压等参数，发现异常情况必须及时处理。

5.对设备进行润滑和绝缘处理，确保设备运行的顺畅。

6.检查设备的保护装置是否正常运行，如过载保护、短路保护等，保障设备安全运行。

7.对设备的电缆和开关进行检查，发现问题及时更换或修复。

8.定期对设备进行巡视检查，发现问题及时解决。

四、维护和检修频率1.日常维护工作应每天进行一次，包括设备表面清洁和定期巡视。

2.设备的定期检修应按照设备的使用情况和厂家要求进行，一般为每年一次。

3.设备运行异常或发生故障时，应立即进行维修处理。

五、安全注意事项1.在进行维护和检修时，必须切断电源，确保工作场所的安全。

2.维护人员必须佩戴绝缘手套、护目镜等个人防护装备。

3.禁止在设备上进行非法操作或改动设备设置。

4.禁止擅自拆卸设备，如需维护和检修，必须由专业人员操作。

5.在维护和检修过程中，必须严格按照操作规程进行。

六、记录和报告1.维护人员应每次完成维护和检修工作后，填写相应的维护记录。

2.维护记录应详细记载维护日期、维护内容、维护人员等信息。

3.维护记录应及时报告给上级主管部门，以备查阅和备案。

七、附件附件内容包括巡视检查表、设备维护记录表等，详细内容请参照实际需要进行定制。

以上为高低压配电装置维护检修规程模版，旨在规范维护和检修工作，确保设备的安全运行和延长使用寿命。

建筑消防设施维护保养记录表建筑消防设施维护保养记录表（消防供配电系统）建筑消防设施维护保养记录表（火灾自动报警系统）建筑消防设施维护保养记录表（火灾自动报警系统）建筑消防设施维护保养记录表（火灾自动报警系统）建筑消防设施维护保养记录表（消防通讯及应急广播系统）建筑消防设施维护保养记录表（电梯及非消防电源）建筑消防设施维护保养记录表（消防给水及消火栓系统）建筑消防设施维护保养记录表（消防给水及消火栓系统）建筑消防设施维护保养记录表（消防给水及消火栓系统）建筑消防设施维护保养记录表（固定消防炮灭火系统）建筑消防设施维护保养记录表（自动喷水灭火系统）建筑消防设施维护保养记录表（自动喷水灭火系统）建筑消防设施维护保养记录表（自动喷水灭火系统）建筑消防设施维护保养记录表（自动喷水灭火系统）建筑消防设施维护保养记录表（水喷雾灭火系统）建筑消防设施维护保养记录表（细水雾灭火系统）建筑消防设施维护保养记录表（气体灭火系统）建筑消防设施维护保养记录表（气体灭火系统）建筑消防设施维护保养记录表（气体灭火系统）建筑消防设施维护保养记录表（气体灭火系统）建筑消防设施维护保养记录表（泡沫灭火系统）建筑消防设施维护保养记录表（泡沫灭火系统）建筑消防设施维护保养记录表（干粉灭火系统）建筑消防设施维护保养记录表（干粉灭火系统）建筑消防设施维护保养记录表（防烟排烟系统）建筑消防设施维护保养记录表（防烟排烟系统）建筑消防设施维护保养记录表（防火分隔系统）建筑消防设施维护保养记录表（防火分隔系统）建筑消防设施维护保养记录表（消防应急照明和疏散指示系统）建筑消防设施维护保养记录表（消防应急照明和疏散指示系统）建筑消防设施维护保养记录表（建筑灭火器）重庆市建筑消防设施维护保养报告№: (ZDWB2023XX )□月度□季度□年度□其他（□首次□专项）项目名称：委托单位：维保机构（盖章）：维保时间：出具报告时间：年月日填写说明1 本报告由消防技术服务机构自每月（季、年）履行完维护保养工作后制作，出具时间不得迟于次月维护保养任务开始之前。

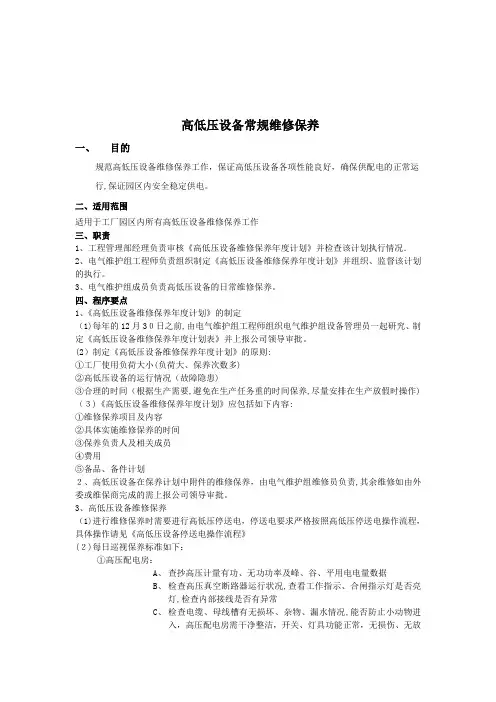

高低压设备常规维修保养一、目的规范高低压设备维修保养工作，保证高低压设备各项性能良好，确保供配电的正常运行,保证园区内安全稳定供电。

二、适用范围适用于工厂园区内所有高低压设备维修保养工作三、职责1、工程管理部经理负责审核《高低压设备维修保养年度计划》并检查该计划执行情况．2、电气维护组工程师负责组织制定《高低压设备维修保养年度计划》并组织、监督该计划的执行。

3、电气维护组成员负责高低压设备的日常维修保养。

四、程序要点1、《高低压设备维修保养年度计划》的制定（1)每年的12月3０日之前,由电气维护组工程师组织电气维护组设备管理员一起研究、制定《高低压设备维修保养年度计划表》并上报公司领导审批。

(2）制定《高低压设备维修保养年度计划》的原则:①工厂使用负荷大小(负荷大、保养次数多)②高低压设备的运行情况（故障隐患)③合理的时间（根据生产需要,避免在生产任务重的时间保养,尽量安排在生产放假时操作) （３)《高低压设备维修保养年度计划》应包括如下内容:①维修保养项目及内容②具体实施维修保养的时间③保养负责人及相关成员④费用⑤备品、备件计划２、高低压设备在保养计划中附件的维修保养，由电气维护组维修员负责,其余维修如由外委或维保商完成的需上报公司领导审批。

3、高低压设备维修保养（1)进行维修保养时需要进行高低压停送电，停送电要求严格按照高低压停送电操作流程，具体操作请见《高低压设备停送电操作流程》(２)每日巡视保养标准如下：①高压配电房：A、查抄高压计量有功、无功功率及峰、谷、平用电电量数据B、检查高压真空断路器运行状况,查看工作指示、合闸指示灯是否亮灯,检查内部接线是否有异常C、检查电缆、母线槽有无损坏、杂物、漏水情况,能否防止小动物进入，高压配电房需干净整洁，开关、灯具功能正常，无损伤、无放电痕迹、无过热现象②电力变压器:A、检查壳体、散热器、连同阀等各接合面无异常，厢体内清洁、无杂物,四周无渗油、密封良好、无渗漏温度均匀.B、温度计检查是否完好,无损伤,变压器运行温度不高于95℃，监听变压器无异响，各个接点有无异常C、检查变压器房无其它杂声，放电声正常,机房无杂物、不漏水，能防止小动物进入,干净整洁，功能正常，照明设施良好。

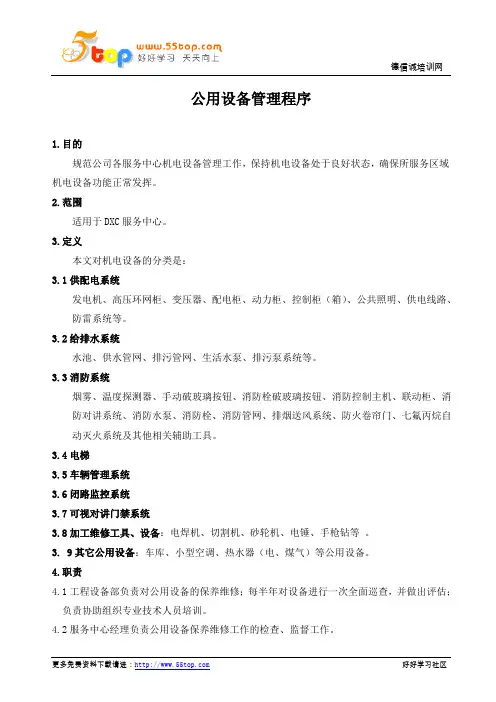

公用设备管理程序1.目的规范公司各服务中心机电设备管理工作，保持机电设备处于良好状态，确保所服务区域机电设备功能正常发挥。

2.范围适用于DXC服务中心。

3.定义本文对机电设备的分类是：3.1供配电系统发电机、高压环网柜、变压器、配电柜、动力柜、控制柜（箱）、公共照明、供电线路、防雷系统等。

3.2给排水系统水池、供水管网、排污管网、生活水泵、排污泵系统等。

3.3消防系统烟雾、温度探测器、手动破玻璃按钮、消防栓破玻璃按钮、消防控制主机、联动柜、消防对讲系统、消防水泵、消防栓、消防管网、排烟送风系统、防火卷帘门、七氟丙烷自动灭火系统及其他相关辅助工具。

3.4电梯3.5车辆管理系统3.6闭路监控系统3.7可视对讲门禁系统3.8加工维修工具、设备：电焊机、切割机、砂轮机、电锤、手枪钻等。

3.9其它公用设备：车库、小型空调、热水器（电、煤气）等公用设备。

4.职责4.1工程设备部负责对公用设备的保养维修；每半年对设备进行一次全面巡查，并做出评估；负责协助组织专业技术人员培训。

4.2服务中心经理负责公用设备保养维修工作的检查、监督工作。

4.3 工程设备主管负责公用设备保养维修工作的组织、安排和实施，建立设备管理软件，解决技术难题、草拟技术改造方案。

4.4 技术员（称设备责任人，以下及相关作业指导书同）负责责任范围内公用设备保养维修的日常工作。

4.5 品质管理部负责不定期抽查设备保养情况及相关质量记录，监督设备大修及重要维修工作，并记录在《设备/设施检查记录表》上。

5 方法和过程控制5.1设备房管理5.1.1设备房内严禁吸烟，严禁堆放易燃、易爆及与管理无关的物品并按消防规定配足有效灭火器材。

5.1.2设备房门应有“机房重地、非请勿进”标识，进出随手关门。

5.1.3设备房中重要设备上端如有排污管等设备时，应在该设备上端加设防护设施，以保证重要设备的安全。

5.1.4高低压配电室、变压器房、空调机房、电梯机房、大型设备的控制室等重要设备房，应装置干湿球温度计，对环境的温、湿度进行监测，设备房内气温须保持在+40℃以下，相对湿度须保持在85%。

设备/设施保养维修记录表（高低压配电）编号:VK-WY/TX08-S03-F4版本：A/0 生效日期： 2011年7月15日序号：
注：1、“√”表示正常检查,无维修情况。

2、设备维修、改造、零配件更换等其他需要记录的事项在附表中填写。

3、重要设备保养、月检、年（半）年检及设备维修等均需记录保养、维修内容。

设备/设施保养维修记录表（附表）
编号:VK-WY/TX08-S03-F4版本：A/0 生效日期：2011年7月15日序号：
注：1、“√”表示正常检查,无维修情况。

2、设备维修、改造、零配件更换等其他需要记录的事项在附表中填写。

3、重要设备保养、月检、年（半）年检及设备维修等均需记录保养、维修内容。
