直立锁边铝镁锰屋面施工技术在建筑工程中的应用

铝镁锰与镀铝锌压型钢板金属屋面系统应用对比分析

摘要：直立锁边金属屋面系统适用性强，具备良好的抗风性、防水性及耐久性、防火性等功能，在机场航站楼、会展中心、体育馆、厂房等大跨度空间结构中的屋面得到广泛应用。本文主要介绍镀铝锌压型钢板金属屋面系统在深圳国际会展中心项目的成功应用，该系统与铝镁锰金属屋面系统进行对比分析。

关键词：铝镁锰；镀铝锌压型钢板；直立锁边；对比分析

1金属屋面定义、分类

1.1定义

金属屋面系统是指采用金属板材作为屋盖材料，结合结构支撑、防水、保温等功能层为一体的屋盖形式。根据《采光顶与金属屋面技术规程（JGJ255-2012）》定义：金属屋面是由金属面板与支撑体系组成，不分担主体结构所受作用且与水平方向夹角小于75°的建筑围护结构。其主要的面材材质有：钢板、铝板、铝合金板以及铜板、不锈钢板等。

1.2分类

1.2.1穿钉式金属屋面系统

此种屋面系统在应用较早也相对普遍。本系统屋面板材靠螺钉固定在支撑龙骨上。连接螺钉直接穿透屋面板。为了防止穿透点渗漏，连接螺钉一般配有特制的压紧垫片和防水垫圈，也有用带胶垫的封闭型抽芯铆钉固定面板的做法。

1.2.2暗扣式金属屋面系统

此种屋面系统最早出现在澳洲，所以也叫澳式暗扣板。特定的板型配有对应的安装支架。安装时，首先将安装支架固定于支撑龙骨或基材上，屋面板与屋面板、屋面板与支架采用暗扣卡接固定。图2.2.1 暗扣式金属屋面的基本节点构造

1.2.3直立咬合边金属屋面系统

此种屋面系统通常上也称矮立边直立锁边金属屋面系统，本文为了区分，称之为直立咬合边金属屋面系统。其按咬合程度分为单锁边和双锁边两种形式。屋面板采用机械加工成型。安装时，首先将专用扣件固定在支撑龙骨上，相邻屋面板及连接扣件相互咬合，然后通过机械或手工的方式进行锁死、定型、固定。

浅议直立锁边铝镁锰屋面板安装

一、工程概况

苏州轻轨一号线项目天平车辆段钢结构工程位于苏州木渎天平山脚下。其中联合车库面积为18748M2、运用库面积为16754 M。本工程屋面维护系统采用直立锁边铝镁锰金属屋面板。作为苏州市第一个轨道工程项目，将为苏州轻轨二号线、三号线项目钢结构的建设产生积极的意义。

二、铝镁锰金属屋面系统的优点

苏州轻轨一号线项目天平车辆段钢结构工程位于苏州木渎天平山脚下，直立锁边铝合金屋面系统是先将铝合金固定座用螺钉固定于檩条，再将屋面板扣在固定座的梅花头上，最后用电动锁边机将屋面板的搭接边咬合在一起。采用这种固定方式，屋面没有螺钉外露，整个屋面不但美观、整洁，而且杜绝了螺钉孔造成的漏水隐患。该系统具有整体结构安全、防水性好、现场加工操作便捷等多项优点。被广泛应用在机场，体育场馆，剧院等建筑物上。

三、铝镁锰屋面系统安装流程

1、安装作业区划分

根据建筑施工图，联合车库9个坡屋顶，运用库16个坡屋顶均采用直立锁边铝合金屋面板，分4个做业班组，同时施工，保证施工进度；使屋面尽快断水以便后续工序进行；在各区内先安装整板后安装裁剪板，最后安装周边节点。

2、屋面板安装工艺流程

先安装屋面檩条，然后在镀锌钢丝网，再安装保温棉，接着是L50铝合金固定座带隔热垫的固定，最后进行直立锁边屋面板及泛水安装。

四、屋面板安装注意点

1、 铝合金固定座安装

铝合金固定座即直立锁边屋面系统的支撑固定座。铝合金固定座是将屋面风载传递到附加檩的受力配件，它的安装质量直接影响到屋面板的抗风性能；铝合金固定座的安装误差还会影响到面板的纵向自由伸缩，因此，将铝合金固定座安装作为本工程的关键工序，在本工程中将采用固定与活动支座两种。 （1）放线

用经纬仪将轴线引测到檩条上，作为铝合金固定座安装的纵向控制线。第一列铝合金固定座位置要多次复核，以后的铝合金固定座位置用特殊标尺确定，如下图所示。

铝合金固定座沿板长方向的位置只要保证在檩条顶面中心，铝合金固定座的数量多少决定着屋面板的抗风能力，所以铝合金固定座沿板长方向的排数严格按图纸设计。

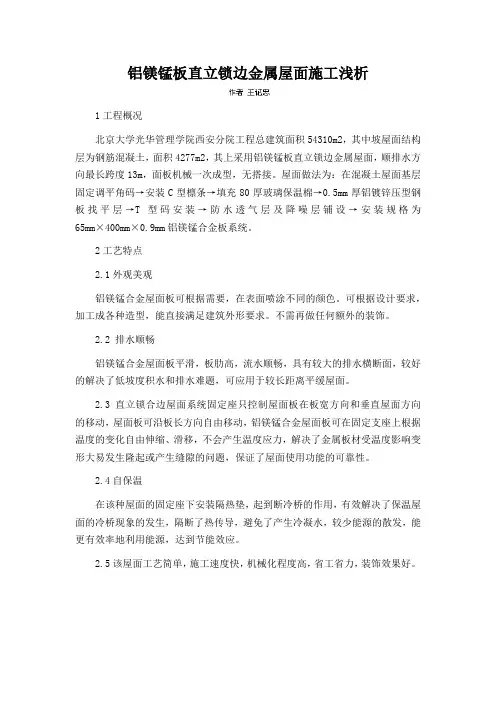

铝镁锰板直立锁边金属屋面施工浅析

1工程概况

北京大学光华管理学院西安分院工程总建筑面积54310m2，其中坡屋面结构层为钢筋混凝土，面积4277m2，其上采用铝镁锰板直立锁边金属屋面，顺排水方向最长跨度13m，面板机械一次成型，无搭接。屋面做法为：在混凝土屋面基层固定调平角码→安装C型檩条→填充80厚玻璃保温棉→0.5mm厚铝镀锌压型钢板找平层→T型码安装→防水透气层及降噪层铺设→安装规格为65mm×400mm×0.9mm铝镁锰合金板系统。

2工艺特点

2.1外观美观

铝镁锰合金屋面板可根据需要，在表面喷涂不同的颜色。可根据设计要求，加工成各种造型，能直接满足建筑外形要求。不需再做任何额外的装饰。

2.2 排水顺畅

铝镁锰合金屋面板平滑，板肋高，流水顺畅，具有较大的排水横断面，较好的解决了低坡度积水和排水难题，可应用于较长距离平缓屋面。

2.3直立锁合边屋面系统固定座只控制屋面板在板宽方向和垂直屋面方向的移动，屋面板可沿板长方向自由移动，铝镁锰合金屋面板可在固定支座上根据温度的变化自由伸缩、滑移，不会产生温度应力，解决了金属板材受温度影响变形大易发生隆起或产生缝隙的问题，保证了屋面使用功能的可靠性。

2.4自保温

在该种屋面的固定座下安装隔热垫，起到断冷桥的作用，有效解决了保温屋面的冷桥现象的发生，隔断了热传导，避免了产生冷凝水，较少能源的散发，能更有效率地利用能源，达到节能效应。

2.5该屋面工艺简单，施工速度快，机械化程度高，省工省力，装饰效果好。 3工艺原理

首先在坡形屋面的混凝土板上按照二次深化设计的要求投放锁边屋面C型檩条位置线，用膨胀螺栓将调平角码固定在混凝土结构板上，然后将C型檩条与调平角码栓接，檩条挂线找平后在其上固定T型码。同时根据设计单块板材的长宽通过压型切割机将成卷的平面板材加工成肋边高65mm的U形屋面板。

将裁切好的铝镁锰合金屋面板依顺序用专用锁边机锁边咬合在铝合金固定支座上。形成无缝连接的铝镁锰合金板直立锁边屋面。最后进行檐口、屋脊、山墙等附加盖板的封堵，并用耐候硅酮密封胶嵌缝，保证無渗漏。

第３９卷第１１期　・８２．　２　０　１　３年４月　山　西　建　筑　ＳＨＡＮＸＩ　ＡＲＣＨＩＴＥＣＴＵＲＥ　Ｖｏ１．３９　Ｎｏ．１１　Ａｐｒ．　２０１３　

文章编号：１００９—６８２５（２０１３）１　１－００８２—０２　

直立锁边金属屋面系统施工技术　

苏　军　

（山西八建集团有限公司，山西太原０３００２７）　

摘要：以某公共建筑为例，对直立锁边铝镁锰合金金属屋面系统施工技术进行了介绍，从施工安装工艺流程、屋面板材料加工工　

艺、施工控制要点等几方面进行了阐述，可为同类型屋面工程施工提供借鉴。　

关键词：铝镁锰合金，金属屋面，直立锁边，Ｔ形码　

中图分类号：ＴＵ７５８　文献标识码：Ａ　

１　概述　

山西体育中心训练基地训练馆由Ａ，Ｂ两馆组成，中间设一消　

防通道，屋面连为一体，东西方向长约４００　ｍ，整体外形呈弧线形　

状，从中间向两侧由高渐低，屋面面积约２２　０００　ｍ　。屋盖结构为　钢网架和钢梁结构。屋面为直立锁边铝镁锰合金金属屋面系统，　

该屋面适合大跨度自支承式密合屋面安装体系，使用耐候金属铝　

镁锰板压制成形，可制作纵向超长尺寸的板块而不因应力影响变　

形，其材料独有的特性可满足不同屋面建筑造型需求，同时，施工　

安装灵活、快速、准确。　２屋面系统设计概况　

屋面主檩条为矩形檩条，截面为方管１２０×６０×３．０，次檩条　

为ｃ形檩条，檩条截面为Ｃ２００　Ｘ７０×２０×２．０。屋面为铝镁锰板　

复合屋面系统，金属屋面由屋面底板、保温岩棉、屋面面板组成。　

３施工安装工艺流程　

施工安装工艺流程：檩条安装（包括主檩条和次檩条安装）一　

穿孑Ｌ压型钢板底板安装一Ｔ形铝合金固定座（Ｔ形码）安装一保温　

岩棉安装一屋面压型板机布置及屋面板加工制作一天沟安装一　

金属屋面板安装。　

３．１主檩条安装　

主檩条安装是通过支托板焊接在螺栓球节点上，檩条与支座　

采用焊接连接。次檩条安装在主檩条上，并与主檩相交成９０。，由　

于次檩条作为支撑，是屋面系统安装的基准面，因此安装定位要
