幕墙工程设计难点及解决措施
本工程塔楼采用单元式幕墙结构体系， 裙楼为框架幕墙结构体系， 装饰材料 种类较多， 结构连接难度较大。 复杂的体型、 不同材料的应用以及各系统之间的 交界面等均直接影响整个项目的成败。对本项目的设计、加工、施工、使用和维 护等各环节详细分析， 总结了本项目幕墙工程的一些难点， 并通过努力提出相应 的解决措施。
1 单元式幕墙的防水和排水设计 幕墙设计不只是防水，更重要是结合防水的特点，考虑水进来后如何有效、 快速的排出幕墙外。
单元幕墙的防水设计分为面材的防水设计和板块插接的防水设计。 幕墙玻璃 的防水采用交圈的两道密封胶条和一道密封胶防水； 单元板块插接的防水设计采 用三道密封胶条防水。单元幕墙防水设计结构完善，保证了幕墙的水密性能。
在本工程设计过程中， 我们考虑结构防水的同时也对结构排水做了精心的深 化设计，通过两次分层有组织排水。
第一道排水示意： 在横向挡水胶条下方， 十字缝位置设置披水板。 雨水在风 作用下进入到等压前腔时， 能通过披水板把渗漏水沿排水孔排出， 不会掉落到下 单元板块。
第二道排水示意：即在单元板块等压后腔连接的十字交叉部位设有多功能插 芯，板块间横向通过多功能插芯连接定位， 在插芯两侧用密封胶在现场用密封堵 塞，同时通过插芯定位可以提高相邻单元板块间的平整度。 排水过程为： 相邻上 方板块竖框内的少量水在重力作用下排到单元的横框上，通过多功能插芯汇入 “十”字缝两侧，再引到横梁前端的排水孔， 雨水在横框小闭合前腔内横向流动， 最后落入相邻下单元插接龙骨前腔，
并沿排水前腔向下落到下一层十字缝处的披 水板上，沿横向排出室外。幕墙排水口为分层式，既能防风又使排水通道顺畅。 2单元幕墙室外装饰线条的设计
单元幕墙室外侧设计铝合金装饰线条， 不仅视觉效果美观， 而且也是线型灯 带的安装基座。铝合金线条截面尺寸为 50x150mm，为了体现线条的悬浮效果， 采用了三点隐藏式连接设计， 连接点采用 9mm不锈钢板，设置在层间位置， 同时 装饰线条端部采用铣口设计， 使连接件与装饰线条端部平齐， 提升观感效果。 连 接件根部与单元体横框连接，保证了连接件及装饰线条的稳定性。 3塔楼单元幕墙与全玻璃幕墙交接位置的收口设计

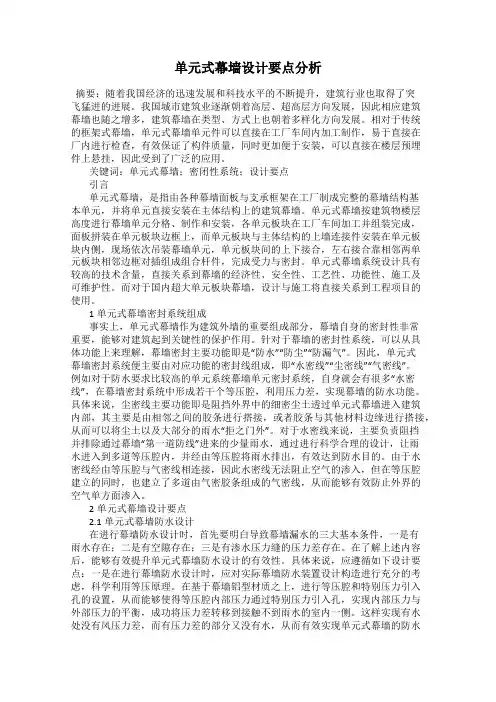

单元式幕墙设计要点分析
摘要：随着我国经济的迅速发展和科技水平的不断提升，建筑行业也取得了突飞猛进的进展。我国城市建筑业逐渐朝着高层、超高层方向发展，因此相应建筑幕墙也随之增多，建筑幕墙在类型、方式上也朝着多样化方向发展。相对于传统的框架式幕墙，单元式幕墙单元件可以直接在工厂车间内加工制作，易于直接在厂内进行检查，有效保证了构件质量，同时更加便于安装，可以直接在楼层预埋件上悬挂，因此受到了广泛的应用。
关键词：单元式幕墙；密闭性系统；设计要点
引言
单元式幕墙，是指由各种幕墙面板与支承框架在工厂制成完整的幕墙结构基本单元，并将单元直接安装在主体结构上的建筑幕墙。单元式幕墙按建筑物楼层高度进行幕墙单元分格、制作和安装，各单元板块在工厂车间加工并组装完成，面板拼装在单元板块边框上，而单元板块与主体结构的上墙连接件安装在单元板块内侧，现场依次吊装幕墙单元，单元板块间的上下接合，左右接合靠相邻两单元板块相邻边框对插组成组合杆件，完成受力与密封。单元式幕墙系统设计具有较高的技术含量，直接关系到幕墙的经济性、安全性、工艺性、功能性、施工及可维护性。而对于国内超大单元板块幕墙，设计与施工将直接关系到工程项目的使用。
1单元式幕墙密封系统组成
事实上，单元式幕墙作为建筑外墙的重要组成部分，幕墙自身的密封性非常重要，能够对建筑起到关键性的保护作用。针对于幕墙的密封性系统，可以从具体功能上来理解，幕墙密封主要功能即是“防水”“防尘”“防漏气”。因此，单元式幕墙密封系统便主要由对应功能的密封线组成，即“水密线”“尘密线”“气密线”。例如对于防水要求比较高的单元系统幕墙单元密封系统，自身就会有很多“水密线”，在幕墙密封系统中形成若干个等压腔，利用压力差，实现幕墙的防水功能。具体来说，尘密线主要功能即是阻挡外界中的细密尘土透过单元式幕墙进入建筑内部，其主要是由相邻之间的胶条进行搭接，或者胶条与其他材料边缘进行搭接，从而可以将尘土以及大部分的雨水“拒之门外”。对于水密线来说，主要负责阻挡并排除通过幕墙“第一道防线”进来的少量雨水，通过进行科学合理的设计，让雨水进入到多道等压腔内，并经由等压腔将雨水排出，有效达到防水目的。由于水密线经由等压腔与气密线相连接，因此水密线无法阻止空气的渗入，但在等压腔建立的同时，也建立了多道由气密胶条组成的气密线，从而能够有效防止外界的空气单方面渗入。

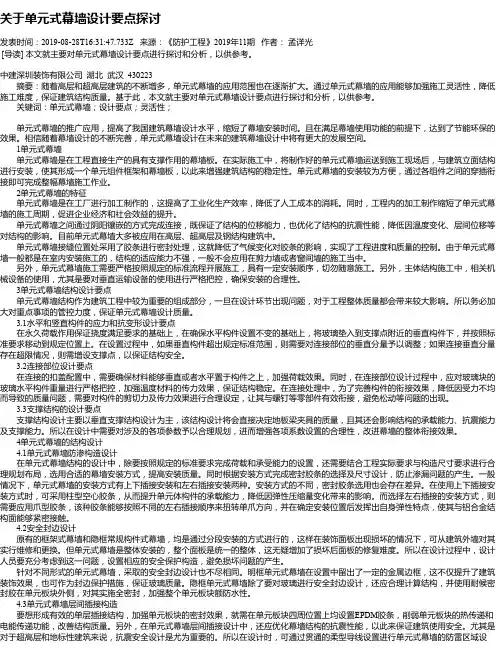

关于单元式幕墙设计要点探讨
发表时间：2019-08-28T16:31:47.733Z 来源：《防护工程》2019年11期 作者： 孟详光
[导读] 本文就主要对单元式幕墙设计要点进行探讨和分析，以供参考。
中建深圳装饰有限公司 湖北 武汉 430223
摘要：随着高层和超高层建筑的不断增多，单元式幕墙的应用范围也在逐渐扩大。通过单元式幕墙的应用能够加强施工灵活性，降低施工难度，保证建筑结构质量。基于此，本文就主要对单元式幕墙设计要点进行探讨和分析，以供参考。
关键词：单元式幕墙；设计要点；灵活性；
单元式幕墙的推广应用，提高了我国建筑幕墙设计水平，缩短了幕墙安装时间。且在满足幕墙使用功能的前提下，达到了节能环保的效果。相信随着幕墙设计的不断完善，单元式幕墙设计在未来的建筑幕墙设计中将有更大的发展空间。
1单元式幕墙
单元式幕墙是在工程直接生产的具有支撑作用的幕墙板。在实际施工中，将制作好的单元式幕墙运送到施工现场后，与建筑立面结构进行安装，使其形成一个单元组件框架和幕墙板，以此来增强建筑结构的稳定性。单元式幕墙的安装较为方便，通过各组件之间的穿插衔
接即可完成整幅幕墙施工作业。
2单元式幕墙的特征
单元式幕墙是在工厂进行加工制作的，这提高了工业化生产效率，降低了人工成本的消耗。同时，工程内的加工制作缩短了单元式幕墙的施工周期，促进企业经济和社会效益的提升。
单元式幕墙之间通过阴阳镶嵌的方式完成连接，既保证了结构的位移能力，也优化了结构的抗震性能，降低因温度变化、层间位移等对结构的影响。目前单元式幕墙大多被应用在高层、超高层及钢结构建筑中。
单元式幕墙接缝位置处采用了胶条进行密封处理，这就降低了气候变化对胶条的影响，实现了工程进度和质量的控制。由于单元式幕墙一般都是在室内安装施工的，结构的适应能力不强，一般不会应用在剪力墙或者窗间墙的施工当中。
另外，单元式幕墙施工需要严格按照规定的标准流程开展施工，具有一定安装顺序，切勿随意施工。另外，主体结构施工中，相关机械设备的使用，尤其是要对垂直运输设备的使用进行严格把控，确保安装的合理性。

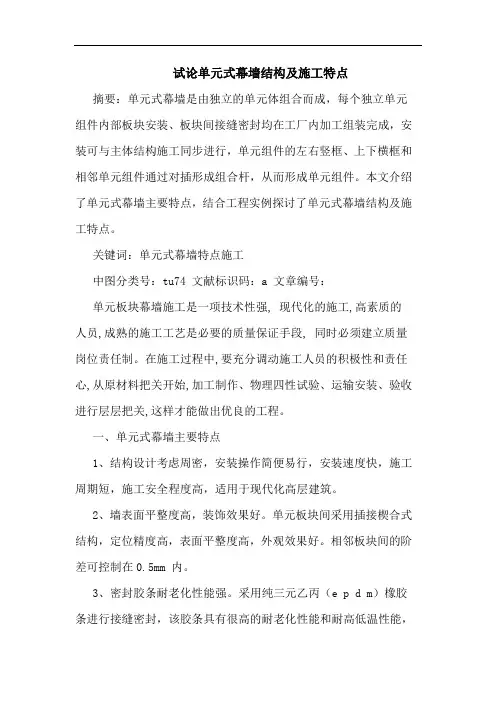

试论单元式幕墙结构及施工特点
摘要：单元式幕墙是由独立的单元体组合而成，每个独立单元组件内部板块安装、板块间接缝密封均在工厂内加工组装完成，安装可与主体结构施工同步进行，单元组件的左右竖框、上下横框和相邻单元组件通过对插形成组合杆，从而形成单元组件。本文介绍了单元式幕墙主要特点，结合工程实例探讨了单元式幕墙结构及施工特点。
关键词：单元式幕墙特点施工
中图分类号：tu74 文献标识码：a 文章编号：
单元板块幕墙施工是一项技术性强, 现代化的施工,高素质的人员,成熟的施工工艺是必要的质量保证手段, 同时必须建立质量岗位责任制。在施工过程中,要充分调动施工人员的积极性和责任心,从原材料把关开始,加工制作、物理四性试验、运输安装、验收进行层层把关,这样才能做出优良的工程。
一、单元式幕墙主要特点
1、结构设计考虑周密，安装操作简便易行，安装速度快，施工周期短，施工安全程度高，适用于现代化高层建筑。
2、墙表面平整度高，装饰效果好。单元板块间采用插接楔合式结构，定位精度高，表面平整度高，外观效果好。相邻板块间的阶差可控制在0.5mm 内。
3、密封胶条耐老化性能强。采用纯三元乙丙（e p d m）橡胶条进行接缝密封，该胶条具有很高的耐老化性能和耐高低温性能，
在-40℃-150℃范围内其基本物理性能不变，因而使幕墙系统的可靠性进一步提高。不受天气对打胶的影响，易缩短施工周期。
4、气密性、水密性可靠。
5、幕墙表面无污染。采用内部排水系统，渗入幕墙内部的少量雨水，通过迂回的排水通道排向竖向接缝处，不流经幕墙表面，因而幕墙表面清洁无污染，幕墙的清洗周期大大延长。
6 、幕墙预制单元式板块全部在工厂内加工、组装完成，现场工作量大大减少，加工及组装的精度和质量相对容易控制。
7、调整范围大。单元系统能够完全实现三维调整，三维方向上的变形调整能力均达到±50mm 以上，使得系统整体变位吸收能力大大提高，从而提高了系统的抗震性能。
