单元式幕墙结构分析汇总

单元式幕墙防水及设计要点分析随着现代建筑设计的不断发展，幕墙作为建筑外墙的重要组成部分，已经成为了当今建筑中的主流设计方案之一。

在幕墙的设计与施工中，防水是其中一个非常重要的环节，其质量的好坏直接影响到建筑的使用寿命和外观效果。

而单元式幕墙由于其独特的结构和特点，其防水设计要点与传统幕墙设计有所不同。

本文将对单元式幕墙的防水及设计要点进行分析，以期为相关从业者提供一定的参考和帮助。

一、单元式幕墙的构成和特点单元式幕墙主要由幕墙构架、玻璃幕墙、密封胶条、铝压条等组成，其特点是将幕墙分成一个个相对独立的单元进行设计、制造和安装。

它具有结构简洁、施工方便快捷、耐久性好等优点，因此在当今建筑中得到了广泛的应用。

单元式幕墙不仅是建筑外墙的一道装饰，更是建筑外墙的一种保护，其防水设计显得尤为重要。

二、单元式幕墙防水设计要点1. 设计前期水平勘察在单元式幕墙的设计过程中，水平勘察是十分重要的一环。

设计者应该对整个建筑的外墙进行全面的勘察，包括地面的坡度、各个构件之间的连接方式、其周边环境等，这样才能为后期的设计和施工提供准确的数据基础。

2. 合理的施工工艺在单元式幕墙的施工中，采用合理的工艺是保障防水效果的关键。

在安装幕墙玻璃时，玻璃与幕墙的铝材之间应留有一定的缝隙，以便于后期的密封处理。

在密封处理时，应选择合适的密封胶条和密封胶水，确保其具有较好的耐久性和粘结性。

3. 防水层的设置在单元式幕墙的设计中，防水层的设置是非常重要的。

一般来说，可以在幕墙构架和地板之间设置一个防水层，以防止雨水渗入室内。

在幕墙的连接处也应设置相应的防水层，以确保整个幕墙的防水效果。

4. 周边环境的考虑在单元式幕墙的设计过程中，周边环境的考虑也是不可忽视的。

在设计幕墙的排水系统时，应考虑到建筑周围的环境因素，如周边道路的积水情况、附近建筑的排水方向等，以确保排水系统的畅通和有效性。

5. 建筑结构的变化在单元式幕墙的设计过程中，还应考虑到建筑结构的变化。

单元式幕墙设计要点分析1、工程概述有一工程总建筑高度98米，建筑面积为总50300平方米，属于高档的商业用办公楼，设计是地下为2层，地上为21 层，建筑外装饰是以幕墙的形势建设，幕墙系统主要为单元式幕墙，从塔楼3层开始至顶层都是以单元式幕墙设计的。

单元式幕墙的整个系统的设计的原理是：雨幕跟等压原理，其支座设计为三向六自由度调节与横滑型构造，全部的密封与防水措施都是连续构造，这种设计可以使幕墙不受各种建筑位移与温度变形以及加工、施工误差等各种因素所带来的影响。

整个建筑幕墙的可视区域是选用了蓝灰色12毫米的玻璃加12毫米的空气层加8毫米的中空双银Low-E型钢化玻璃；窗间墙处是选用了10毫米蓝灰色的单片钢化玻璃，钢化玻璃通过了硅酮结构胶粘接固定；玻璃里面设有氟碳喷涂铝合金背板（厚度为3毫米），背板里面又有背带铝箔的保温岩棉（厚度50毫米），并且铝背板表面用四涂三烤氟碳的喷涂方式处理过。

2工程幕墙系统的构造设计2.1 单元幕墙系统的支座设计单元幕墙系统支座的设计是选用了三向六自由度调节连接支座系统，所谓三向六自由度调节是通过槽式预埋件槽左右走向，进行支座左右方向的調节。

支座跟预埋件的位置固定，固定的方式是：先在支座上设置长条孔，使板块左右方向可以调整，然后通过调节，使齿垫刚好咬住支座上的齿牙，最后实现固定效果。

板块高度也是可以调节的，而且很简单，在板块的挂件上设置高度调节螺钉，然后通过调节螺钉就可实现高度调节。

这种支座系统的设计可以有效地保证幕墙安装精度，因为能消除结构施工和板块加工所产生的误差。

2.2 单无式幕墙系统的结构设计单元式幕墙的气密性和水密性是可以有效保证的。

因为系统采用闭口铝合金型材作竖龙骨，阴阳龙骨正反两条胶条是采用插接设计，前后腔均有胶条压紧密封，使中间腔在随时保持完整，而不受正风压和负风压的影响。

并且阴阳竖龙骨采用胶条插接，可以左右相对位移10毫米，这不样主不怕因温度变形与加工误差等引起位移了；横龙骨也同样是正反两条胶条插接设计，横纵向密封线实现贯通相接，然后形成完整地密封体系，并且通过胶条插接设计，也可以上下相对位移10毫米，而不受建筑层间变形位移的影响。

绿色建筑中单元式幕墙的构造设计解析绿色建筑中幕墙的结构、构造是否合理，将会直接影响幕墙在安装施工及使用过程中是否满足用户的使用要求。

单元式幕墙的安装主要是上下插接、左右插接两种安装方式，无论是采取哪一种安装方式去进行构造设计，都必须满足在使用过程中不能够出现漏水、漏风，在安全使用上防雷、防震，只有满足这些要求去进行综合结构设计，才能确保在使用过程中这个幕墙是满足要求的、在结构构造上是安全的，而且一定把使用安全放在第一位置。

1防渗漏构造假如图1是根据建筑特点及构造尺寸要求所做出的构造设计，并且经过荷载结构计算满足相关规范的要求。

这个时候就需要开始考虑安装方式，是计划左右插接还是上下插接，因为在设计EPDM胶条的时候，需要根据安装的方式去考虑胶条的形状，否则统一使用常规的胶条将有可能在系统上带来构造失效而产生漏风、漏水的隐患。

爪型胶条是单元体左右安装插接方式的合理选择，它可以根据不同的左右插接顺序扭转单爪的方向，而且安装位置确定后，单爪将发挥胶条自身的弹性特点紧密与铝合金结构面接触。

如果改变插接方式用于上下插接安装，将会使单爪胶条在板块插接时发生扭曲现象，由此就可能出项胶条与铝合金结构面不能够完全充分接触，从而会出现漏风、漏水问题。

柱型空心胶条左右、上下插接方式都可以使用，比较适宜使用在上下插接的安装方式，柱型空心胶条用于单元体幕墙的弹性比其它构件式幕墙要高一些，要求具有合理的弹性压缩量，满足构造空间的压缩、安装要求。

有时候会遇到由于胶条在固定槽口内的搭结量不是特充分或者在槽口内的固定不是特别牢固，当使用左右插接安装后，穿过主受力构造立柱会发现胶条有的脱离安装槽口。

2安全构造设计2.1防雷构造设计由于单元体幕墙主要用于高层建筑、甚至超高层建筑上，有些是用在建筑地标比较高的地理位置上，这些建筑都是以商业性为主，综合这些分析，对于整体建筑的安全性要求也会提高，幕墙在设计时也应从构造上去做好安全设计。

通过主立柱的插接示意图及上下层间位置的插接示意图，不难看出，单元体板块的四周边都具有EPDM胶条构造材料，造成单元体板块之间均是弹性插接构造，板块之间无论是上下还是左右均是不具有互相传递热能、电能的功能，单从密封构造考虑满足了要求，但是从安全的防雷角度分析，确具有一定的防雷安全隐患，所以单元体幕墙在防雷区域内，所有板块都要互相连接，让所有板块都具有防雷安全构造。

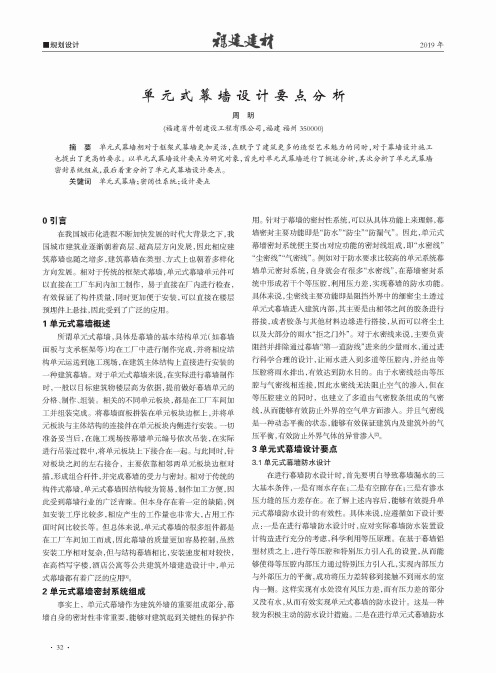

■规划设计2019 年单元式幕墙设计要点分析周明(福建省升创建设工程有限公司，福建福州350000)摘要单元式幕墙相对于框架式幕墙更加灵活，在赋予了建筑更多的造型艺术魅力的同时，对于幕墙设计施工 也提出了更高的要求。

以单元式幕墙设计要点为研究对象，首先对单元式幕墙进行了概述分析，其次分析了单元式幕墙 密封系统组成，最后着重分析了单元式幕墙设计要点。

关键词单元式幕墙；密闭性系统;设计要点〇引言在我国城市化进程不断加快发展的时代大背景之下，我 国城市建筑业逐渐朝着高层、超高层方向发展，因此相应建 筑幕墙也随之增多，建筑幕墙在类型、方式上也朝着多样化 方向发展。

相对于传统的框架式幕墙，单元式幕墙单元件可 以直接在工厂车间内加工制作，易于直接在厂内进行检查，有效保证了构件质量，同时更加便于安装，可以直接在楼层 预埋件上悬挂，因此受到了广泛的应用。

1单元式幕墙概述单元式幕墙，具体是幕墙的基本结构单元(如幕墙 面板与支承框架等)均在工厂中进行制作成，相应构单元运送到施工现场，在建筑主体结构上直接进行安装的 建筑幕墙。

对于单元式幕墙，在实际进行幕墙制作 时，一般以目标建筑物楼层高为依据，提前做好幕墙单元的 、制作、组装。

相关的不同单元 ，在工厂车间加工并组装成。

将幕墙面板拼装在单元 框上，并将单元 与 构的接件在单元内进行安装。

一，在 工 幕墙单元 装，在进行 装 中，单元 上下接 在 。

与此同时，对板块之间的左右接合，主要依靠相邻两单元板块边框对 ，成 件，成幕墙的 与 。

相对于传统的 构件式幕墙，单元式幕墙因结构较为简易，制作加工方便，因此受到幕墙行业的 。

但本身存在着 的，例如安装工序比较多，相应产生的工作量也非常大，工作面时间比较长等。

但总体来说，单元式幕墙的很多组件都是 在工厂车间加工而成，因此幕墙的质量更加容易控制，虽然 安装工序相对复杂，但与结构幕墙相比，安装速度相对较快，在高 楼，等建筑墙建造设计中，单元式幕墙都有着 的应用!"#。

单元式双层玻璃幕墙设计分析摘要：单元式双层玻璃幕墙作为建筑外围装饰，具有高档、集约化等特征，提高了幕墙的保温、隔热、隔声功能。

本文根据工程案例，对双层玻璃幕墙设计进行分析，供同行借鉴参考。

关键词：单元式双层玻璃幕墙；幕墙方案；热工性能；设计一、单元式双层玻璃幕墙特征单元式双层玻璃幕墙作为节能环保幕墙，其根据热通道幕墙的空气流循环方式，又可分为封闭式内循环体系和敞开式外循环体系两种类型。

封闭式内循环体系一般采用单片玻璃或可开启窗，外层幕墙则采用中空玻璃或者中空Low-E 玻璃,型材为隔热（或断热）型材。

外层完全封闭，内层开启扇或通风口，两层幕墙之间的通风换气层一般为100～200 mm，达到节能效果。

敞开式外循环呼吸幕墙的内层幕墙一般采用中空玻璃或者Low-E 玻璃，为隔热（或断热）型材，外层幕墙采用由单片玻璃制作的敞开式幕墙结构。

二、单元式双层玻璃幕墙工程1.工程概况（1）工程基本情况某拟建大厦工程，地上36层，地下2层，总建筑面积57938m2，建筑总高度149.75机场大厦主楼为单元式双层玻璃幕墙，如图1所示。

图1大楼立面图（2）工地气候情况1）气候①大气压：年平均10115Pa，夏季平均10005 Pa；冬季平均10210Pa。

②气温：最热月平均温度28.5 ℃，最冷月平均温度3.7℃，年平均温度16.2℃，年较差24.8℃，日较差7.9℃，日平均温度≤5℃的天数（d）51。

③相对湿度：最热月80%，最冷月77%。

④风速全年平均2.2 m/s，夏季平均2.2 m/s，冬季平均2.3 m/s。

2）常年气候与四季平均太阳辐射强度情况如表1、表2 示。

表1 常年基本气候情况表表2 四季平均太阳辐射强度表2.工程设计（1）目的要求双层幕墙主要是为了实现隔热、节约能耗阻断噪音，能够有效的防止灰尘进入室内，为人们提供一个更加舒适的环境。

同时具有传统幕墙各项物理性能，如抗风压性能、气密性、水密性、平面内变形性能和耐冲击性能等功能。

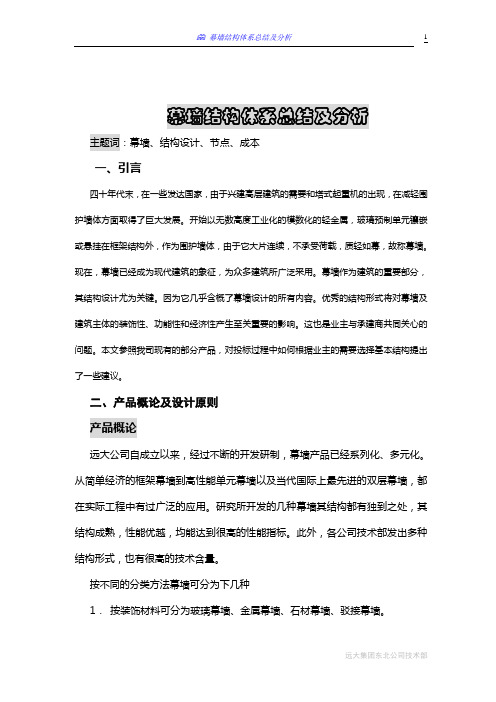

幕墙结构体系总结及分析主题词：幕墙、结构设计、节点、成本一、引言四十年代末，在一些发达国家，由于兴建高层建筑的需要和塔式起重机的出现，在减轻围护墙体方面取得了巨大发展。

开始以无数高度工业化的模数化的轻金属，玻璃预制单元镶嵌或悬挂在框架结构外，作为围护墙体，由于它大片连续，不承受荷载，质轻如幕，故称幕墙。

现在，幕墙已经成为现代建筑的象征，为众多建筑所广泛采用。

幕墙作为建筑的重要部分，其结构设计尤为关键。

因为它几乎含概了幕墙设计的所有内容。

优秀的结构形式将对幕墙及建筑主体的装饰性、功能性和经济性产生至关重要的影响。

这也是业主与承建商共同关心的问题。

本文参照我司现有的部分产品，对投标过程中如何根据业主的需要选择基本结构提出了一些建议。

二、产品概论及设计原则产品概论远大公司自成立以来，经过不断的开发研制，幕墙产品已经系列化、多元化。

从简单经济的框架幕墙到高性能单元幕墙以及当代国际上最先进的双层幕墙，都在实际工程中有过广泛的应用。

研究所开发的几种幕墙其结构都有独到之处，其结构成熟，性能优越，均能达到很高的性能指标。

此外，各公司技术部发出多种结构形式，也有很高的技术含量。

按不同的分类方法幕墙可分为下几种1．按装饰材料可分为玻璃幕墙、金属幕墙、石材幕墙、驳接幕墙。

2．按装饰形式可分为明框幕墙、半隐幕墙和全隐幕墙。

3．按安装形式可分为框架幕墙（包括小单元幕墙）、半单元幕墙和单元幕墙。

4．按装饰规格及工程成本可分为经济幕墙、普通幕墙、高性能幕墙及双层动态幕墙。

设计原则按有关规范，建筑幕墙采用以概率理论为基础的极限状态设计方法，用分项系数的设计表达式进行计算。

其结构设计的标准是在正常荷载作用下不产生损坏，在这种情况下，幕墙处于弹性状态。

其中玻璃的安全度K=2.5；铝板的安全度K=2.0，花岗岩的安全度K=3.0，铝材的安全度K=1.8。

幕墙应按围护结构进行设计。

幕墙的主要构件应悬挂在主体结构上，幕墙在进行结构设计计算时，不应考虑分担主体结构所承受的荷载和作用，只应考虑承受施加于其上的荷载与作用。

建筑单元式幕墙设计要点分析探讨建筑单元式幕墙是建筑外立面的一种常见形式，它不仅具有良好的装饰效果，还能有效地改善建筑的性能。

在实际的设计和施工过程中，如何合理设计和选择幕墙系统，是一项极具挑战性的任务。

本文将对建筑单元式幕墙设计的要点进行分析探讨，希望能够为相关从业者提供一些参考和帮助。

1. 结构选材建筑单元式幕墙的主要构件通常包括铝合金型材、玻璃、密封胶、支架等材料。

在设计时，需要根据建筑的特点、环境条件和负荷要求等因素来选择合适的材料。

比如在经常遭受强风和台风等自然灾害的地区，需要选择抗风压性能较好的铝合金型材和密封胶，以确保幕墙系统的安全性和稳定性。

2. 热工性能建筑单元式幕墙在设计过程中，还需要考虑其热工性能。

根据建筑所在地的气候条件，合理选择幕墙材料和结构设计，以提高幕墙的保温、隔热性能。

在寒冷地区，需要选择导热系数低、保温性能好的材料，同时考虑幕墙的保温层和保温隔热层的设置，以降低建筑的供能消耗。

3. 抗风压性能建筑单元式幕墙经常需要承受强风和大风压的作用，因此在设计过程中，需要重点考虑其抗风压性能。

合理设计幕墙结构，选择高强度的铝合金型材和玻璃材料，以及采用合适的连接方式和支撑结构，是提高幕墙抗风压性能的关键。

4. 防水性能建筑单元式幕墙作为建筑外立面的一部分，需要具备良好的防水性能。

在设计幕墙系统时，应该考虑到各种可能的渗水和漏水情况，合理设置排水系统和密封处理，确保幕墙系统的防水性能。

5. 施工易于操作建筑单元式幕墙在设计的时候，需要考虑到施工的操作性。

合理设计幕墙构件的尺寸和连接方式，使得施工过程更加方便快捷，提高施工效率和质量。

二、建筑单元式幕墙设计的关键技术建筑单元式幕墙的结构设计是关键技术之一，它直接影响着幕墙系统的安全性和稳定性。

在设计过程中，需要考虑到幕墙的受力分布、主要构件的尺寸和连接方式等因素，采用合适的计算方法和分析技术，确保幕墙结构的合理性和稳定性。

2. 幕墙材料选择建筑单元式幕墙的材料选择是另一个重要的关键技术。

关于单元幕墙设计的总结【摘要】单元幕墙是国际上近年出现的高档建筑外围护系统，是建筑产品工厂化的产物，代表着建筑外围护系统的未来发展方向。

充分体现现今幕墙发展趋势:“高档、产品集成化、环保与节能。

”把握好单元幕墙的设计理念，从而实现单元幕墙的整体优势。

【关键词】单元幕墙集成化设计【abstract 】unit curtain wall is the international top-grade building periphery appear in recent years the system, is building products factory of the product, represents a building outside the future development of the system. Now fully reflect the development trend of curtain wall: “high-grade, product integration, environmental protection and energy saving. A good grasp of the unit curtain wall design concept, so as to realize the overall advantages unit curtain wall.【key words 】unit curtain wall integrated design一、前言精细化技术、一体化加工、单元式安装的单元幕墙系统是建筑幕墙的发展方向，高端、高效的幕墙能有效实现建筑节能、低碳、环保的理念。

我国的国民经济高速发展，人民生活质量显著提高。

随着经济水平的提高，我国的建筑业也是出现前所未有的繁荣景象，全国各地的高层建筑拔地而起。

单元幕墙作为建筑物的外围护结构，融使用功能和精细产品功能于一体，其具有众多的优点，如：高精度；利于施工；可换性强，施工维护简单；运输、仓库保管简单，便于安排现场，使施工的管理更加科学化。
