光纤激光切割机原理
光纤激光切割机是利用激光束的高能量密度和高精度控制技术进行物料切割的设备。
光纤激光切割机的工作原理如下：
1. 光源：光纤激光切割机使用光纤激光器作为光源。光纤激光器可以将电能转化为激光能量，其输出为准单色激光束。
2. 光纤传输：准单色激光束通过优质的光纤传输到切割头。光纤具有良好的柔性和导光性能，可以将激光束输送到较远距离的切割头。
3. 切割头：切割头是激光束聚焦和切割的关键组件。它包括凸透镜和小孔。凸透镜用于将光束聚焦到非常小的焦点上，提高能量密度。小孔用于喷射助剂气体(如氧气或氮气)来吹刮切割区域以加速切割过程。
4. 切割过程：当激光束聚焦在工作表面上时，高能量密度的激光束将物料加热至高温，使其熔化或蒸发。助剂气体的喷射带走了熔化或蒸发的物料，实现了切割过程。
5. 控制系统：光纤激光切割机的控制系统包括电脑数控系统和驱动系统。电脑数控系统通过预先编程的程序控制激光切割头的移动和功率调节，实现精确的切割。驱动系统控制切割表面的移动，以达到所需的切割形状和尺寸。
总之，光纤激光切割机通过激光束的高能量密度和精确的控制技术，使物料在热效应下熔化、蒸发或燃烧，从而实现切割目的。
Ｄｅ 啪ａｎｄ Ｒｅｓｅａ『ｃｈ设计与研究

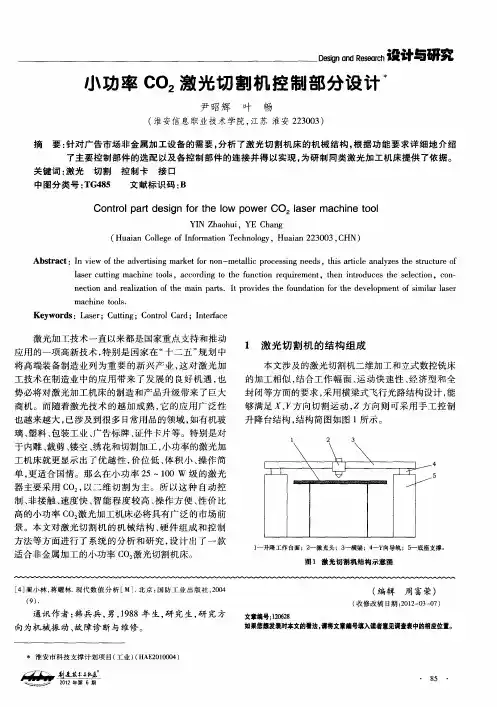

小功率ＣＯ２激光切割机控制部分设计
尹昭辉 叶 畅
（淮安信息职业技术学院，江苏淮安２２３００３）
摘要：针对广告市场非金属加工设备的需要，分析了激光切割机床的机械结构，根据功能要求详细地介绍 了主要控制部件的选配以及各控制部件的连接并得以实现。为研制同类激光加工机床提供了依据。
关键词：激光切割控制卡接口 中图分类号：ＴＧ４８５ 文献标识码：Ｂ
Ｃｏｎｔｒｏｌ ｐａｒｔ ｄｅｓｉｇｎ ｆｏｒ ｔｈｅ ｌｏｗ ｐｏｗｅｒ ＣＯ２ ｌａｓｅｒ ｍａｃｈｉｎｅ ｔｏｏ
ＹＩＮ Ｚｈａｏｈｕｉ，ＹＥ Ｃｈａｎｇ （Ｈｕａｉａｎ Ｃｏｌｌｅｇｅ ｏｆ Ｉｎｆｏｒｍａｔｉｏｎ Ｔｅｃｈｎｏｌｏｇｙ，Ｈｕａｉａｎ ２２３００３，ＣＨＮ）
Ａｂｓｔｒａｃｔ：Ｉｎ ｖｉｅｗ ｏｆ ｔｈｅ ａｄｖｅｒｔｉｓｉｎｇ ｍａｒｋｅｔ ｆｏｒ ｎｏｎ—ｍｅｔａｌｌｉｃ ｐｒｏｃｅｓｓｉｎｇ ｎｅｅｄｓ，ｔｈｉｓ ａｒｔｉｃｌｅ ａｎａｌｙｚｅｓ ｔｈｅ ｓｔｒｕｃｔｕｒｅ ｏｆ ｌａｓｅｒ ｃｕｔｔｉｎｇ ｍａｃｈｉｎｅ ｔｏｏｌｓ，ａｃｃｏｒｄｉｎｇ ｔｏ ｔｈｅ ｆｕｎｃｔｉｏｎ ｒｅｑｕｉｒｅｍｅｎｔ，ｔｈｅｎ ｉｎｔｒｏｄｕｃｅｓ ｔｈｅ ｓｅｌｅｃｔｉｏｎ，ｃｏｎ—
ｎｅｃｔｉｏｎ ａｎｄ ｒｅａｌｉｚａｔｉｏｎ ｏｆ ｔｈｅ ｍａｉｎ ｐａｒｔｓ．Ｉｔ ｐｒｏｖｉｄｅｓ ｔｈｅ ｆｏｕｎｄａｔｉｏｎ ｆｏｒ ｔｈｅ ｄｅｖｅｌｏｐｍｅｎｔ ｏｆ ｓｉｍｉｌａｒ ｌａｓｅｒ ｍａｃｈｉｎｅ ｔｏｏｌｓ．
Ｋｅｙｗｏｒｄｓ：Ｌａｓｅｒ；Ｃｕｔｔｉｎｇ；Ｃｏｎｔｒｏｌ Ｃａｒｄ；Ｉｎｔｅｒｆａｃｅ
激光加工技术一直以来都是国家重点支持和推动
应用的一项高新技术，特别是国家在“十二五”规划中 将高端装备制造业列为重要的新兴产业，这对激光加 工技术在制造业中的应用带来了发展的良好机遇，也
Quotation No.
FIBERBLADE Page:1
FIBERBLADE Cutting System
光纤激光切割机
一、Messer激光切割系统介绍
1、机器原理
梅塞尔公司在工业用激光切割机的开发和制造领域已有近40年的经验. 其激光技术得到了世界范围的认可, 并在许多不同领域得到应用. 划时代的技术发展, 如专利激光切割头, 表明了梅塞尔公司的技术能力. 在此领域为激光加工建立的新标准将为客户带来巨大的利益.
产品系列包括:
2维激光切割系统
3维激光切割系统
激光焊接系统
自动化设备
装料及卸料系统
通过与世界领先的激光器厂商的常年合作, 保证机器与激光的最佳组合. 其大激光功率及用户友好式的CNC数控系统适应高速切割及广泛的生产制造领域.
Fiberblade具备良好的动态性能, 在宽广范围内可实现切割与零件重量无关的高精度无挂渣的成品零件. 机器配合编程软件及相应自动套料程序, 可实现快速高效的零件编程,
扩展机器应用.
应用激光束作为工具, 切割速度快, 成品部件割缝窄, 精度高. 可无困难地实现复杂轮廓的切割. 切口边缘光洁、无毛刺, 绝大多数场合下无需后续处理.
Fiberblade主要应用领域为金属加工, 特别是碳钢、不锈钢和铝材. 该系统既可应用氧气切割, 也可采用保护气体实现高压切割. Quotation No.
FIBERBLADE Page:2 经测试其可切割性后, 该系统可切割金属合金、塑料以及非金属材料机器设计理念除了实现最佳切割结果外, 同样关注环境保护问题. 采用抽烟除尘装置可满足最严格的排放标准. 机器可满足现有安全规程, 满足相关CE标准.
2、功能描述
Fiberblade激光切割机,是一个集最新动力工程，电脑数控和光纤激光器技术的全新技术发展水平的设计它是市面上最先进的紧凑型中规格工业级光纤激光切割系统；无需激光器维护的低维修费系统，高效率、低功耗。
激光切割机系统有哪些
激光切割机系统有哪些
激光切割机比作一个人的话，机床及床身是体格，伺服电机是肌肉，激光器是的心脏，而掌控系统就是大脑，激光切割机的“智力”全靠掌控系统来决议，激光切割机系统有：1、柏楚系统，2、PIC系统，3、PA8000系统。
激光切割机系统有哪些
1、柏楚系统，柏楚系统是国内人员针对国内市场开发的激光切割机系统，针对激光切割机开发的非闭环开源系统，该系统在高中低功率激光切割机使用上有操作简便，功能丰富，人机操作简单等优点，被国内多数激光切割机制造商广泛使用在高中低功率激光切割机上，经过多年升级和试验，目前是高中低功率激光切割机最稳定的系统配置。
2、PIC系统，属于比较老的板卡掌控系统，可以集成到一般电脑上运行，利用后台软件掌控模拟信号传输，该掌控系统虽然老，但属于完开源系统。
3、PA8000系统，PA系统是基于PC技术的开放式数控系统(CNC)，开放式CNC技术代表着全球数控领域的最前沿技术，可以依据自身要求开发。
激光切割机系统构成部分
1)机床主机部分：激光切割机机床部分，实现X、Y、Z轴的运动的机械部分，包含切割工作平台。用于安置被切割工件，并能依照掌控程序正确而精准的进行移动，通常由伺服电机驱动。
2)激光发生器：产生激光光源的装置。对于激光切割的用途而言，除了少数场合采纳YAG固体激光器外，绝大部分采纳电光转换效率较高并能输出较高功率的CO2气体激光器。由于激光切割对光束质量要求很高，所以不是全部的激光器都能用作切割的。高斯模式适用于小于1500W、低阶模二氧化碳激光器100W3000W、多模3000W以上。
