电力系统的稳定性与可靠性分析
电力系统稳定性与可靠性是电力工程中两个重要的概念。稳定性是指电力系统在各种外界扰动下，能够维持稳定的运行状态。可靠性则是指电力系统的设备和组件能够在设计寿命范围内保持正常工作，不发生故障。了解电力系统的稳定性和可靠性对于保障电力供应的稳定和安全具有关键意义。
一、电力系统的稳定性分析
电力系统的稳定性是指系统在发生扰动后，能够恢复到稳态工作状态的能力。稳定性问题主要分为静态稳定和动态稳定两个方面。
1.静态稳定性
静态稳定性指电力系统在平衡态时，对外界扰动的抵抗能力。主要包括电压稳定性和转子稳定性。
（1）电压稳定性：电压稳定性是指系统运行时各节点电压保持在合理范围内的能力。当电压波动超过一定范围时，电力系统中的设备可能会受到损坏，甚至引发系统崩溃。因此，对于电力系统来说，维持合理的电压水平至关重要。
（2）转子稳定性：转子稳定性是指电力系统在发生扰动时，转子角速度能够恢复到稳定的状态。转子稳定性问题是由于大功率负荷变化或大幅方波的投入引起的。转子稳定性直接影响系统的可靠性和稳定性。 2. 动态稳定性
动态稳定性是指电力系统在外界扰动下，能够恢复到平衡态的时间和稳定性。主要包括小扰动动态稳定和大扰动动态稳定两个方面。
（1）小扰动动态稳定性：小扰动动态稳定性主要以系统阻尼为基础，衡量系统对小幅度扰动的抑制能力。一般利用系统的传递函数或者状态空间模型来分析和评估。
（2）大扰动动态稳定性：大扰动动态稳定性主要指系统在大幅度外界扰动（如故障、短路等）下的稳定性。主要通过计算机仿真和实验研究来评估。
二、电力系统的可靠性分析
电力系统的可靠性是指系统在设计寿命范围内保持正常工作的能力。可靠性问题主要包括设备可靠性和电网可靠性两个方面。
1. 设备可靠性
设备可靠性是指电力系统中设备的寿命、故障率和可修复性等方面的评估。主要包括静态设备可靠性和动态设备可靠性。
（1）静态设备可靠性：静态设备可靠性主要指静止设备（如变压器、发电机等）在工作期间内不发生故障的概率。影响设备可靠性的因素包括设备的质量、工作环境、保养维护等。

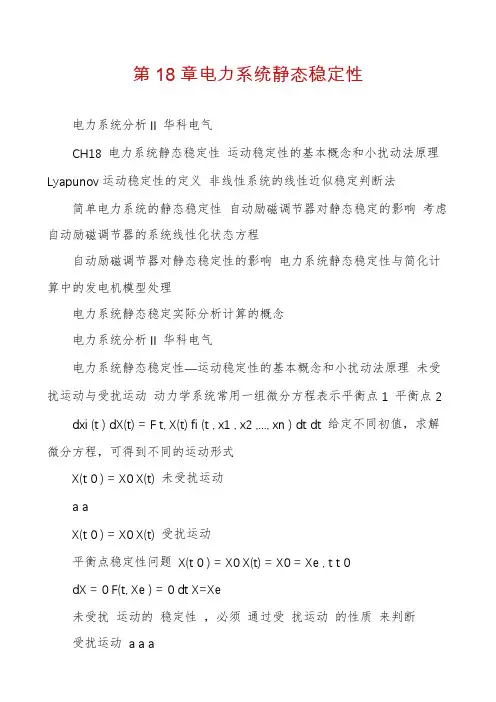

第18章电力系统静态稳定性
电力系统分析II 华科电气
CH18 电力系统静态稳定性 运动稳定性的基本概念和小扰动法原理
Lyapunov运动稳定性的定义 非线性系统的线性近似稳定判断法
简单电力系统的静态稳定性 自动励磁调节器对静态稳定的影响 考虑自动励磁调节器的系统线性化状态方程
自动励磁调节器对静态稳定性的影响 电力系统静态稳定性与简化计算中的发电机模型处理
电力系统静态稳定实际分析计算的概念
电力系统分析II 华科电气
电力系统静态稳定性―运动稳定性的基本概念和小扰动法原理 未受扰运动与受扰运动 动力学系统常用一组微分方程表示平衡点1 平衡点2
dxi (t ) dX(t) = F t, X(t) fi (t , x1 , x2 ,..., xn ) dt dt 给定不同初值，求解微分方程，可得到不同的运动形式
X(t 0 ) = X0 X(t) 未受扰运动
a a
X(t 0 ) = X0 X(t) 受扰运动
平衡点稳定性问题 X(t 0 ) = X0 X(t) = X0 = Xe , t t 0
dX = 0 F(t, Xe ) = 0 dt X=Xe
未受扰 运动的 稳定性 ，必须 通过受 扰运动 的性质 来判断
受扰运动 a a a
未受扰运动
电力系统分析II 华科电气
电力系统静态稳定性―运动稳定性的基本概念和小扰动法原理
Lyapunov运动稳定性定义 设有动力学系统及其平衡点
定义以平衡点为圆心的球域
dX(t) = F t, X(t) F t, Xe 0 dtX(t 0 ) = X0 X(t),t t 0
X Xe
( xi xei ) 2 c 欧氏范数 i 1
n
S ( ) : X Xe

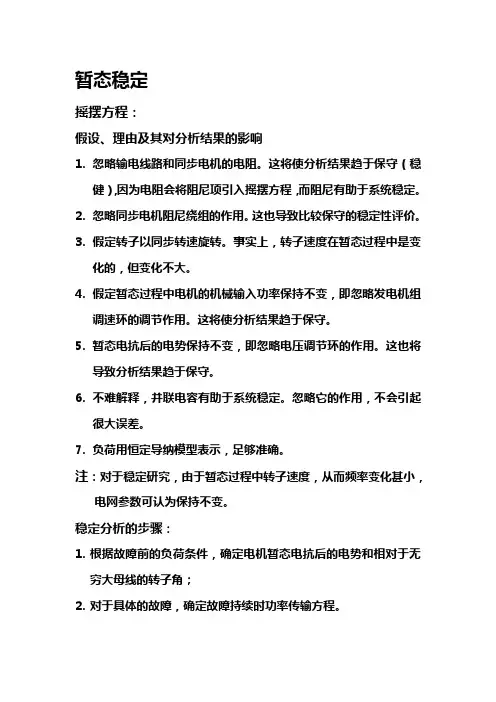

暂态稳定
摇摆方程：
假设、理由及其对分析结果的影响
1. 忽略输电线路和同步电机的电阻。这将使分析结果趋于保守（稳健），因为电阻会将阻尼项引入摇摆方程，而阻尼有助于系统稳定。
2. 忽略同步电机阻尼绕组的作用。这也导致比较保守的稳定性评价。
3. 假定转子以同步转速旋转。事实上，转子速度在暂态过程中是变化的，但变化不大。
4. 假定暂态过程中电机的机械输入功率保持不变，即忽略发电机组调速环的调节作用。这将使分析结果趋于保守。
5. 暂态电抗后的电势保持不变，即忽略电压调节环的作用。这也将导致分析结果趋于保守。
6. 不难解释，并联电容有助于系统稳定。忽略它的作用，不会引起很大误差。
7. 负荷用恒定导纳模型表示，足够准确。
注：对于稳定研究，由于暂态过程中转子速度，从而频率变化甚小，电网参数可认为保持不变。
稳定分析的步骤：
1. 根据故障前的负荷条件，确定电机暂态电抗后的电势和相对于无穷大母线的转子角；
2. 对于具体的故障，确定故障持续时功率传输方程。
3. 从步骤1得到的转子角开始，采用数值方法求解非线性微分方程（摇摆方程），计算每个时刻的转子角。
4. 故障切除后，重新确定功率传输方程，并计算每个时刻的转子角。
5. 当输电线路重合闸成功后，确定确定功率传输方程，继续计算每个时刻的转子角。
6. 如果转子角经过一个最大值后，开始减小，系统被认为是稳定的。如果转子角一直不断增大，系统不稳定。计算经过足够长的时段结束。
例12.4
例12.3系统中，发电机惯性常数为4 MJ/MVA。列写故障发生时的摇摆方程。初始角加速度为多少？如果假定这一加速度在0.05st内保持不变，试求这一时间段末的转子角和角加速度。
解：
故障发生时的摇摆方程为
2m2d180deHPPft
224d10.694sin18050dt
即 22d225010.694sindt
电力系统动态稳定分析课件
1. 引言
电力系统是由发电、输电和配电组成的一个复杂的能源系统，其稳定性对于保障电能的供应非常重要。动态稳定性是指电力系统在受到扰动后，恢复到平衡状态的能力。本课件将介绍电力系统动态稳定分析的基本理论和方法。
2. 动态稳定性概述
2.1 动态稳定性定义
动态稳定性是指电力系统在受到外界扰动（如短路故障、负荷波动等）后，能够快速恢复到平衡状态并保持稳定的能力。动态稳定性主要包括大幅度的频率稳定性和振荡稳定性两个方面。 2.2 动态稳定性评估指标
动态稳定性可以通过以下指标来评估： - 暂态稳定指标：如过电压幅值、系统频率的变化等； - 稳态稳定指标：如功率稳定裕度、总稳定时间等。
3. 动态稳定性分析方法
3.1 暂态稳定性分析方法
暂态稳定性分析用于评估电力系统在受到扰动后，恢复到平衡状态前的动态过程。常用的方法包括： - 直接分析法：通过数学模型直接求解系统的动态过程； - 转移函数法：将系统建模为一组差分方程，利用转移函数进行分析。
3.2 稳态稳定性分析方法
稳态稳定性分析用于评估电力系统在平衡状态下的稳定性能。常用的方法包括： - 小扰动稳定分析法：通过线性化电力系统模型，利用特征根分析法进行分析； - 大扰动稳定分析法：考虑系统的非线性特性，通过时域仿真方法进行分析。
4. 动态稳定性分析案例
以一个简化的电力系统为例，介绍动态稳定性分析的具体步骤和方法。包括： - 系统模型的建立：建立电力系统的数学模型，包括发电机、输电线路、负荷等； - 稳定性指标的计算：根据系统模型，计算系统的暂态稳定指标和稳态稳定指标； - 扰动分析：通过引入扰动，分析系统的动态过程，并评估系统的稳定性； - 结果分析和讨论。
5. 动态稳定性分析应用
动态稳定性分析在电力系统规划、运行和控制中起着重要的作用。本章节将介绍在以下方面的应用： - 发电机调速器设计和优化； - 系统频率控制和稳定控制； - 电力系统运行状态监测和故障诊断。 6. 总结
