电力系统稳态分析2-1

第二章 思考题及习题答案2-1 架空线路的参数有哪些？这几个参数分别由什么物理原因而产生？答：架空线路的参数有电阻、电抗、电导和电纳。

电阻反映线路通过电流时产生的有功功率损失效应；电抗反映载流导线周围产生的磁场效应；电导反映电晕现象产生的有功功率损失效应；电纳反映载流导线周围产生的电场效应。

2-2 分裂导线的作用是什么？如何计算分裂导线的等值半径？答：分裂导线可使每相导线的等效半径增大，并使导线周围的电磁场发生很大变化，因此可减小电晕损耗和线路电抗。

分裂半径计算公式为ni ni eq d r r 12=∏=2-3 电力线路一般以什么样的等值电路来表示？答：短线路一般采用一字型等值电路，中等长度线路采用π型等值电路，长线路采用修正值表示的简化π型等值电路。

2-4 双绕组和三绕组变压器一般以什么样的等值电路表示？变压器的导纳支路与电力线路的导纳支路有何不同？答：双绕组和三绕组变压器通常采用Γ型等值电路，即将励磁支路前移到电源侧。

变压器的导纳支路为感性，电力线路的导纳支路为容性。

2-5 发电机的等值电路有几种形式？它们等效吗？答：发电机的等值电路有两种表示形式，一种是用电压源表示，另一种是以电流源表示，这两种等值电路是等效的。

2-6 电力系统负荷有几种表示方式？答：电力系统负荷可用恒定的复功率表示，有时也可用阻抗或导纳表示。

2-7 多级电压电网的等值网络是如何建立的？参数折算时变压器变比如何确定？答：在制定多电压等级电力网的等值电路时，必须将不同电压级的元件参数归算到同一电压级。

采用有名制时，先确定基本级，再将不同电压级的元件参数的有名值归算到基本级。

采用标幺制时，元件标幺值的计算有精确计算和近似计算两种方法。

精确计算时，归算中各变压器的变比取变压器的实际额定变比；近似计算时，取变压器两侧平均额定电压之比。

2-8 有一条110kV 的双回架空线路，长度为100km ，导线型号为LGJ-150，计算外径为16.72mm ，水平等距离排列，线间距离为4m ，试计算线路参数并作出其π型等效电路。

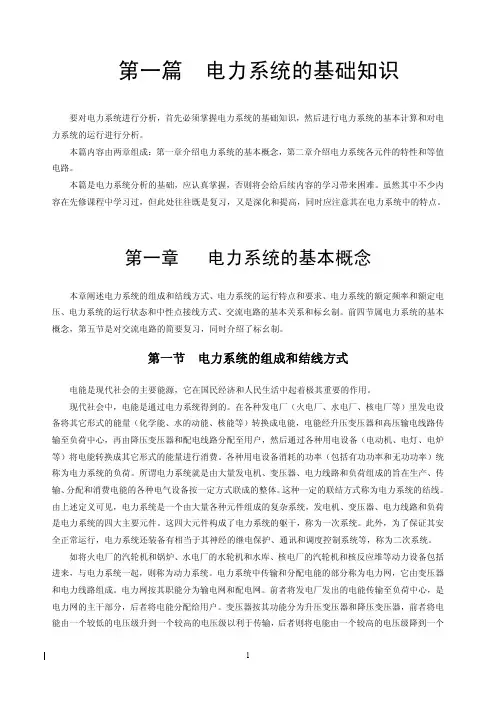

第一章 电力系统的基本概念1－1电力系统、电力网和动力系统的定义是什么？1－2见图示电力系统，试求变压器和发电机的额定电压。

110kV 平均额定电压是多少？解：U GN =1.05×10=10.5kVU 1N.T 1=U GN =10.5kV U 2N.T 1=1.1×110=121kV U 1N.T 2=110kV U 2N.T 2=1.1×35=38.5kV U 3N.T 2=1.05×6=6.3kV U 1N.T 3=U GN =10.5kV U 2N.T 3=1.05×3=3.15kV110kV 线路平均额定电压U av =（U 2N.T 1+ U 1N.T 2）/2=（121+ 110）/2≈115kV第二章作业及解答2－1什么是发电机的功角特性？隐极式发电机和凸极式发电机的功角特性有何区别？2－2 已知一台三相三绕组变压器容量比为：300/300/150MVA , 三次侧额定电压为113.8N U kV =、2121N U kV =、3242N U kV =，实验数据：(12)950K P kW -=、(13)500K P kW -=、(23)620K P kW -=, (12)%13.73K U -=、(13)%11.9K U -=、(23)%18.64K U -=， 0123P kW =，0%0.5I =, 计算变压器参数（归算至高压侧）并画出等值电路。

解：由于已知的三绕组变压器三个绕组的容量不同，因此由变压器制造厂提供的变压器短路实验数据就存在归算的问题。

根据标准，制造厂提供的短路损耗是没有归算到各绕组中通过变压器额定电流时数值，而制造厂提供的短路电压是归算好的。

因此： （1）根据容量比归算短路损耗： 2(13)(13)3002000150K K P P kW --⎛⎫'=⨯= ⎪⎝⎭2(23)(23)3002480150K K P P kW --⎛⎫'=⨯= ⎪⎝⎭（2）各绕组的短路损耗： 1(12)(13)(23)1()0.2352K K KK P P P P MW ---''=+-= 2(12)(23)(13)1()0.7152K K KK P P P P MW ---''=+-= 3(13)(23)(12)1() 1.7652K K KK P P P P MW ---''=+-= （3）各绕组短路电压百分数： 1(12)(13)(23)1%(%%%) 3.4952K K K K U U U U ---=+-=2(12)(23)(13)1%(%%%)10.2352K K K K U U U U ---=+-=3(13)(23)(12)1%(%%%)8.4052K K K K U U U U ---=+-=（4）变压器归算到高压侧参数：2211120.235242 3.4952420.153 6.823300100300Z R jX j j ⨯⨯=+=+=+Ω⨯2222220.71524210.2352420.46519.98300100300Z R jX j j ⨯⨯=+=+=+Ω⨯2233321.7652428.405242 1.14816.408300100300Z R jX j j ⨯⨯=+=+=+Ω⨯6221230.5300(2.125.6)101000242100242Y G jB j j s -⨯=-=+=-⨯⨯⨯ 2－3答案2－4某一回110kV 架空电力线路，导线型号为LGJ-120，导线计算外径为15.2mm ，三相导线水平排列，两相邻导线之间的距离D=4m 。

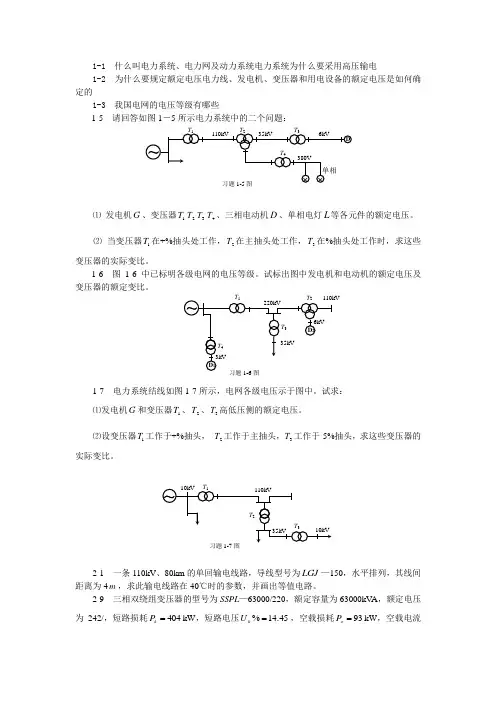

1-1 什么叫电力系统、电力网及动力系统电力系统为什么要采用高压输电1-2 为什么要规定额定电压电力线、发电机、变压器和用电设备的额定电压是如何确定的1-3 我国电网的电压等级有哪些1-5 请回答如图1－5所示电力系统中的二个问题：⑴ 发电机G 、变压器1T 2T 3T 4T 、三相电动机D 、单相电灯L 等各元件的额定电压。

⑵ 当变压器1T 在+%抽头处工作，2T 在主抽头处工作，3T 在%抽头处工作时，求这些变压器的实际变比。

1-6 图1-6中已标明各级电网的电压等级。

试标出图中发电机和电动机的额定电压及变压器的额定变比。

1-7 电力系统结线如图1-7所示，电网各级电压示于图中。

试求：⑴发电机G 和变压器1T 、2T 、3T 高低压侧的额定电压。

⑵设变压器1T 工作于+%抽头， 2T 工作于主抽头，3T 工作于-5%抽头，求这些变压器的实际变比。

2-1 一条110kV 、80km 的单回输电线路，导线型号为LGJ —150，水平排列，其线间距离为4m ，求此输电线路在40℃时的参数，并画出等值电路。

2-9 三相双绕组变压器的型号为SSPL —63000/220，额定容量为63000kV A ，额定电压为242/，短路损耗404=k P kW ，短路电压45.14%=k U ，空载损耗93=o P kW ，空载电流41.2%=o I 。

求该变压器归算到高压侧的参数，并作出等值电路。

2-12 有台容量为20MV A 的三相三绕组变压器，三个线圈的容量比为100/100/50，额定电压为121/，短路损耗为()8.15221=-k P kW,()5213='-k P kW ，()4732='-k P kW ，空载电流为1.4%=o I ，空载损耗75=o P kW ，短路电压为()5.10%21=-k U ，()18%13=-k U ，()5.6%32=-k U 。

试求该变压器的阻抗、导纳参数，并作出等值电路。

第二章一、填空题1、手算潮流时，将变电所母线上所联线路对地电纳中 无功 功率的一半也并入到等值负荷功率中，这一功率称为 运算负荷 。

相同天气条件下，某一架空线路单根导线，采取水平架设和三角形架设，两种架设的线间距相同，那么容易起电晕的是： 水平架设 ；三相导线排列水平，则进行整体循环换位后三相电抗 相等 。

三绕组变压器中的高、中、低压绕组，升压变压器的 中压 绕组最靠近铁芯； 高压 绕组最在最外侧。

双绕组变压器的分接头在 高压 侧。

降压变压器的 低压 绕组最靠近铁芯。

升压 变压器的中压绕组最靠近铁芯； 降压 变压器的低压绕组最靠近铁芯。

2、同一型号的架空三相输电线，相间距离增大，其线路对地电容 增大 。

和架空输电线相比，同截面电缆的电抗 减小 。

同一型号的架空三相输电线，相间距离 增大 ，其线路对地电容增大。

和架空输电线相比，同截面电缆的电抗 减小 。

架空线路中，LGJQ 表现为何种导线 轻型钢芯铝绞线 。

架空线路换位是为了减少 参数 的不平衡。

线路换位分为： 滚式 换位和 换位杆塔 换位。

线路换位的目的是为了消除线路 参数 的不平衡；换位后的三相线路参数均 相等 。

3、交流输电线路采用导线分裂技术的目的是减少 电抗 和减少线路 电晕 。

分裂导线每根导线分成若干根，相互之间保持一定距离 400-500 mm ，减小了电晕，线路电抗 减小 ，于此同时电容将增大。

分裂导线每根导线分成若干根，相互之间保持一定距离 400-500 mm ，减小了电晕，线路电抗减小，于此同时电容将 增大 。

4、已知架空线路模型中，S P 、、B B P S 及，用其中已知量表示标么值=*PB PS 。

导纳支路的阻抗，它是呈 容性 性。

三相功率的标幺值和单相功率的标幺值 相等 ，三相功率是单相功率的 3 倍。

复功率u i S U I UI ϕϕ•*==∠-中，负荷以超前功率因素运行时所吸收的无功功率为 负 负荷以滞后功率因素运行时所吸收的无功功率为 正 。

单机—无穷大系统稳态运行实验一、实验目的1．了解和掌握对称稳定情况下，输电系统的各种运行状态与运行参数的数值变化范围；2．了解和掌握输电系统稳态不对称运行的条件；不对称对运行参数的影响；不对称运行对发电机的影响等。

二、原理与说明电力系统稳态对称和不对称运行分析，除了包含许多理论概念之外，还有一些重要的“数值概念”。

为一条不同电压等级的输电线路，在典型运行方式下，用相对值表示的电压损耗，电压降落等的数值范围，是用于判断运行报表或监视控制系统测量值是否正确的参数依据。

因此，除了通过结合实际的问题，让学生掌握此类“数值概念”外，实验也是一条很好的、更为直观、易于形成深刻记忆的手段之一。

实验用一次系统接线图如图2所示。

图2 一次系统接线图本实验系统是一种物理模型。

原动机采用直流电动机来模拟，当然，它们的特性与大型原动机是不相似的。

原动机输出功率的大小，可通过给定直流电动机的电枢电压来调节。

实验系统用标准小型三相同步发电机来模拟电力系统的同步发电机，虽然其参数不能与大型发电机相似，但也可以看成是一种具有特殊参数的电力系统的发电机。

发电机的励磁系统可以用外加直流电源通过手动来调节，也可以切换到台上的微机励磁调节器来实现自动调节。

实验台的输电线路是用多个接成链型的电抗线圈来模拟，其电抗值满足相似条件。

“无穷大”母线就直接用实验室的交流电源，因为它是由实际电力系统供电的，因此，它基本上符合“无穷大”母线的条件。

为了进行测量，实验台设置了测量系统，以测量各种电量（电流、电压、功率、频率）。

为了测量发电机转子与系统的相对位置角（功率角），在发电机轴上装设了闪光测角装置。

此外，台上还设置了模拟短路故障等控制设备。

三、实验项目和方法1．单回路稳态对称运行实验1.1实验操作步骤(1)检查与运行状态的调整①合上电源前，先检查各模拟仪表仪器的指针是否归零。

②合上状态开关QF2、QF6、QF4、QFS，使系统运行在单回路状态下；并检查个数字仪器仪表是否正常。

1、什么是电力网、电力系统、动力系统？2、描述电力系统的基本参量有哪些？3、电力系统常用的结线图有几种？4、电力系统生产的特点是什么？5、对电力系统运行的基本要求是什么？6、电能质量的主要指标是什么？7、考核电力系统运行经济性的指标是什么？8、组成联合电力系统的优越性有哪些？9、什么是“有备用结线”？什么是“无备用结线”？各有几种形式？10、为什么要规定额定电压？电力线路、发电机、变压器和用电设备的额定电压是如何确定的？11、我国电力系统中性点的运行方式是什么？各自的优缺点和适用范围？12、什么是“消弧线圈”？作用原理是什么？13、消弧线圈的补偿方式有哪些？我国一般采用哪种补偿方式？为什么？14、升压变和降压变的变比有何区别？15、给出下面各变压器的额定电压及发电机的额定电压。

16、给出下面各变压器的额定电压及发电机的额定电压。

1、 什么是变压器的短路试验和开路试验？2、 什么是变压器的铜耗和铁耗？为什么说铜耗是可变损耗？铁耗是不变损耗？3、 升压三绕组变压器与降压三绕组变压器的三个绕组由内到外的排列顺序是什么？为什么这样布置？4、 自耦变压器与普通三绕组变压器的异同点？在计算变压器参数时是否有区别？5、 如何理解“变压器的参数具有电压级的概念”这句话？6、 采用扩径导线或分裂导线的主要目的是什么？7、 220kV 和500kV 线路上每串绝缘子的片数一般不得少于多少？8、 架空输电线为什么要换位？何谓“完全换位”？9、 架空线路与电缆线路在电气参数上主要有哪些差别？10、 什么是电晕？11、 三相导线等间距水平排列时，边相导线和中间相导线哪个更容易发生电晕现象？12、 计算线路的参数时，在什么情况下需要考虑分布参数特性？13、 什么是线路的“充电功率”？它对线路输送容量及系统运行有何影响？14、 什么是长线路的特性阻抗、传播系数？什么是波阻抗、相位系数？15、 什么是自然功率？当远距离交流输电线路输送自然功率时，会有什么现象？16、 电力系统负荷的定义？综合用电负荷、供电负荷与发电负荷的定义和区别是什么？17、 什么是负荷特性？它有什么涵义？18、 什么是负荷曲线？日负荷曲线和年负荷曲线各有何用处？19、 日负荷曲线上如果有很大的“峰谷差”会对系统有何影响？有何办法减小它？20、 标么制与有名制的区别是什么？21、 什么是“平均额定电压”？它是如何规定的？22、 如何把多电压等级电力系统等值成用有名值表示的等值网络？23、 电力系统元件参数用标幺值表示时，是否可以直接连接组成等值网络？为什么？24、 多电压等级电力系统元件参数标么值的两种归算方法是什么？25、 计算线路参数并作出其Π型等值电路。

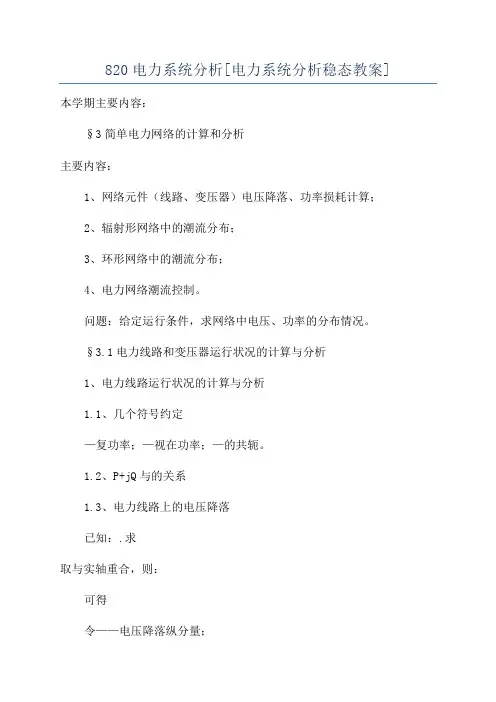

820电力系统分析[电力系统分析稳态教案]本学期主要内容：§3简单电力网络的计算和分析主要内容：1、网络元件（线路、变压器）电压降落、功率损耗计算；2、辐射形网络中的潮流分布；3、环形网络中的潮流分布；4、电力网络潮流控制。

问题：给定运行条件，求网络中电压、功率的分布情况。

§3.1电力线路和变压器运行状况的计算与分析1、电力线路运行状况的计算与分析1.1、几个符号约定—复功率；—视在功率；—的共轭。

1.2、P+jQ与的关系1.3、电力线路上的电压降落已知：.求取与实轴重合，则：可得令——电压降落纵分量；——电压降落横分量。

将上式改写为：有：一般情况下，，则。

例、10kV线路的等值电路如图所示，已知。

试求始端电压并作电压相量图。

解：1.4、电力线路上的功率损耗图3.1电力线路的电压和功率图3.1中，已知末端电压为，末端功率为.求:。

1)末端导纳支路的功率为2）阻抗支路末端的功率为3）阻抗支路中损耗的功率为4）阻抗支路中始端的功率为5）始端导纳支路的功率为6）始端功率为注：（1）求解步骤；（2）当已知，求时，注意符号。

类似于已知末端求始端，两点不同a）电压，b）功率符号；（3）当时，注意符号。

1.5、几个基本概念（定义）（1）电压降落：（2）电压损耗：；电压损耗%：（3）电压偏移始端电压偏移或末端电压偏移或（4）电压调整；电压调整%（5）输电效率%1.6、电力线路上的电能损耗（1）分段计算求和（2）实用计算（不介绍）最大负荷利用小时数：一年中负荷消耗的电能除以一年中的最大负荷。

年负荷率：一年中负荷消耗的电能除以一年中的最大负荷与8760的乘积。

1.7、电力线路运行状况的分析（G=0）（1）空载运行(容性)；结论：空载时，，线路长时，应采取措施防止末端电压过高。

（2）仅有无功功率（线路末端导纳功率略去）；结论：负荷为纯感性无功功率时，始端电压总高于末端，但其相位却总滞后于末端，即。

电力系统分析第二版(孟祥萍著)课后答案下载电力系统分析(第2版)内容介绍第一篇电力系统的稳态分析第1章电力系统的基本概念1.1 电力系统的组成和特点1.2 电力系统的电压等级和规定1.3 电力系统的接线方式1.4 电力线路的结构小结思考题与习题第2章电力网各元件的参数和等值电路2.1 输电线路的参数2.2 输电线路的等值电路2.3 变压器的等值电路及参数2.4 标么制小结思考题与习题第3章简单电力系统的潮流计算3.1 基本概念3.2 开式网络电压和功率分布计算3.3 简单闭式网络的电压和功率分布计算小结思考题与习题第4章电力系统的有功功率平衡与频率调整 4.1 概述4.2 自动调速系统4.3 电力系统的频率特性4.4 电力系统的频率调整4.5 电力系统中有功功率的平衡小结思考题与习题第5章电力系统的无功功率平衡与电压调整 5.1 电压调整的必要性5.2 电力系统的无功功率平衡5.3 电力系统的电压管理5.4 电压调整的措施小结思考题与习题第6章电力系统的经济运行6.1 电力系统负荷和负荷曲线6.2 电力系统有功功率负荷的经济分配6.3 电力网中的电能损耗6.4 降低电力网电能损耗的措施小结思考题与习题第二篇电力系统的电磁暂态第7章同步发电机的基本方程7.1 同步发电机的原始方程7.2 d、q、0坐标系统的发电机基本方程7.3 同步电机的稳态运行小结思考题与习题第8章电力系统三相短路的暂态过程8.1 短路的基本概念8.2 无限大功率电源供电系统的三相短路分析8.3 无阻尼绕组同步发电机突然三相短路的分析 8.4 计及阻尼绕组的同步电机突然三相短路分析 8.5 强行励磁对同步电机三相短路的影响小结思考题与习题第9章电力系统三相短路电流的实用计算9.1 交流分量电流初始值的计算9.2 起始次暂态电流和冲击电流的计算9.3 计算曲线法9.4 转移阻抗及电流分布系数小结思考题与习题第10章电力系统各元件的序阻抗和等值电路 10.1 对称分量法10.2 对称分量法在不对称故障分析中的应用10.3 同步发电机的负序和零序电抗10.4 异步电动机的负序电抗和零序电抗10.5 变压器的零序电抗10.6 架空输电线的零序阻抗10.7 电缆线路的零序阻抗10.8 电力系统的序网络小结思考题与习题第11章电力系统简单不对称故障的分析和计算 11.1 单相接地短路11.2 两相短路11.3 两相短路接地11.4 正序等效定则的应用11.5 非故障处电流和电压的计算11.6 非全相运行的分析计算小结思考题与习题第三篇电力系统的机电暂态第12章电力系统稳定性概述12.1 概述12.2 同步发电机组的转子运动方程12.3 简单电力系统的功角特性12.4 复杂电力系统的功角特性12.5 同步发电机自动调节励磁系统小结思考题与习题第13章电力系统静态稳定13.1 简单电力系统的静态稳定13.2 负荷的静态稳定13.3 小干扰法分析电力系统静态稳定13.4 自动调节励磁系统对静态稳定的影响 13.5 提高电力系统静态稳定的措施小结思考题与习题第14章电力系统暂态稳定14.1 电力系统暂态稳定概述14.2 简单电力系统的暂态稳定14.3 复杂电力系统暂态稳定的分析计算 14.4 提高电力系统暂态稳定性的措施14.5 电力系统的异步运行小结思考题与习题第四篇电力系统计算的计算机算法第15章电力网络的数学模型15.1 电力网络的基本方程式15.2 节点导纳矩阵及其算法15.3 节点阻抗矩阵及其算法小结思考题与习题第16章电力系统故障的计算机算法16.1 概述16.2 对称故障的计算机算法16.3 简单不对称故障的计算机算法小结思考题与习题第17章电力系统潮流计算的计算机算法 17.1 概述17.2 潮流计算的基本方程17.3 牛顿-拉夫逊法潮流计算17.4 pq分解法潮流计算小结思考题与习题第18章电力系统稳定的计算机算法18.1 简化模型的暂态稳定计算18.2 简化模型的静态稳定计算小结思考题与习题附录附录1 程序清单1.1 形成节点导纳矩阵1.2 形成节点阻抗矩阵1.3 对称故障的计算1.4 用计算曲线计算对称故障1.5 简单不对称故障的计算1.6 牛顿-拉夫逊法潮流计算1.7 户口分解法潮流计算1.8 分段法确定发电机转子摇摆曲线1.9 小干扰法判断系统的静态稳定附录2 短路电流周期分量计算曲线数字表参考文献电力系统分析(第2版)目录《电力系统分析(第2版)》是教育科学“十五”国家规划课题研究成果之一。

第 2 次作业一、单项选择题（本大题共20 分，共10 小题，每小题 2 分）1. 频率的一次调整是由（）。

A. 发电机组的调速器完成的B. 发电机组的调频器完成的C. 调相机的励磁调节器完成的D. 静止无功补偿器完成的2. 丰水季节，宜作为调频电厂的是（）。

A. 热电厂B. 核电厂C. 有调节性能的水电厂D. 中温中压火电厂3. 最适合作为调频厂的电厂有（）。

A. 高温高压火电厂B. 无调节水库水电厂C. 原子能电厂D. 抽水蓄能水电厂4. 下列不属于电力系统的设备是（）。

A. 发电机B. 反应堆C. 电力线路D. 变压器5. 运用牛顿- 拉夫逊迭代法时应使选择的初值（）。

A. 不等于精确解B. 远大于精确解C. 接近精确解D. 远小于精确解6. 电力线路的波阻抗是（）。

A. 阻抗B. 纯电阻C. 纯电抗D. 纯电纳7. 电力系统电压波动产生的原因有（）。

A. 由幅度很小，周期很短的偶然性负荷变动引起B. 由冲击性或者间歇性负荷引起C. 由生产和生活的负荷变化引起D. 由气象变化引起8. 线路末端空载与负载时电压的数值差，常用空载电压的百分值表示的是（）。

A. 电压降落B. 电压损耗C. 电压偏移D. 电压调整9. 利用制造厂家提供的三个绕组两两作短路试验测得的短路电压百分值计算容量比为100/50/100的三绕组变压器第一绕组的短路电压百分值的计算公式为（）。

A. U駄强=（久仇切城+乙u % —%1-乳％）f 2屮B. %% = 十1/泌界-肌“旳F2屮C. 5% =（厲“亠城+ %』% - Sc%"加D. S閱二（％^" + %•朋一—囲夠^10. 若网络中共有n个节点，其中有1个平衡节点，m个PV节点，其余为PQ 节点，则极坐标形式牛顿-拉夫逊潮流算法的修正方程个数为（）。

A. n-m-1个有功方程和m个无功方程B. n-1个有功方程和m个无功方程C. n-1个有功方程和n-m-1个无功方程D. n-1个有功方程和n-m个无功方程二、多项选择题（本大题共18分，共6小题，每小题3分）1. 电压调整针对以下原因引起的电压变动（）。

电力系统稳态分析第二次作业1、已知三绕组变压器的短路电压为：13%5%8%312312===K K K U U U 、、，此变压器是升压变压器还是降压变压器？2、架空输电线路全换位的目的是什么？3、什么叫电力系统分析计算的基本级？基本级如何选择？4、在电力系统等值电路的参数计算中，何为精确计算？何为近似计算？他们分别用在怎样的场合？5、一条长度为100公里，额定电压为110KV 的双回输电线路，采用LGJ-185导线，水平排列，线间距离为4米，求线路的参数，并绘制其等值电路。

（LGJ-185导线的计算外径为19mm,计算电晕临界电压时取m 1=1,m 2=1,δ=1）6、已知双绕组降压变压器型号为：SFL1—20000/110,变比为110/11KV ，短路电压5.10(%)=k U ，短路损耗KW P K 135=∆,空载损耗KW P 220=∆,短路电流8.0(%)0=I 。

试求归算至高压侧的变压器参数，并绘制其等值电路。

（SFL1—20000/110中S-表示三绕组变压器、F －表示冷却方式为风冷、L —表示绕组为铝线、1－表示设计序号、20000—变压器额定容量（KW ），110—变压器绕组最高电压等级）7、已知三绕组变压器型号为SFSL 1-15000/110,容量比为100/100/100，短路电压为17(%)31=k U 、6(%)23=k U 、5.10(%)12=k U ，短路损耗为KW P K 12031=∆、KW P K 12012=∆、KW P K 9523=∆，空载损耗为KW P 7.220=∆，短路电流3.1(%)0=I 。

试求归算至高压侧的变压器参数，并绘制其等值电路。

8、已知自耦变压器型号为OSFPSL-120000/220，容量比为100/100/50，额定电压为220/121/11KV ，变压器特性数据为短路电压为1.33(%)31=k U 、6.21(%)23=k U 、35.9(%)12=k U （说明短路电压已归算到变压器额定容量之下），KW P K 36631=∆、KW P K 45512=∆、KW P K 34623=∆，空载损耗为KW P 25.730=∆，短路电流346.0(%)0=I 。

目录1.第一章 (2)2.第二章 (2)2.1 习题2.1 (2)2。

2. 习题2.2 (5)2。

3。

习题2.3 (6)2。

4。

习题2.4 (7)2。

5。

习题2.5 (8)第三章 (9)3。

1。

习题3.1 (9)3。

2. 习题3.2 (11)3。

3。

习题3.3 (13)3。

4. 习题3。

4 (14)第四章 (15)4.1. 习题4。

1 (15)4。

2. 习题4.2 (16)4.3. 习题4.3 (18)4.4。

习题4.4 (19)第五章 (19)5.1。

习题5.1 (19)5。

2. 习题5.2 (20)5.3. 习题5。

3 (21)1.第一章略2.第二章2。

1 习题2。

1500千伏线路有以下三种方案.三种方案，导线水平排列，相间距11米。

求每公里电阻、电抗、电纳和电晕临界电压。

(1) (2）（3）解：1）每公里电阻：线路为钢芯铝线，截面积630/55mm2前者表示铝线部分额定截面积630 mm2，后者表示钢线部分额定截面积55 mm2，计算时不予考虑。

则：kmSr/0248.063022.31Ω=⨯==ρ；同理得：230.026,0.026r r=Ω=Ω2）、每公里电抗：几何均距：3312231311000*11000*2200013859.13mmmD D D D===12131(34.3/92.60mmneq nr rd d d===10.015713859.130.01570.06283ln0.06283ln0.323/km92.602meqDxr n=+=+=Ω同理可得：22151.10mm0.289/kmeqr x==Ω，，33214.39mm0.266/kmeqr x==Ω，3）、每公里电纳：666117.4517.451010 3.4810S/km13859.13lnln92.6meqbDr---=⨯=⨯=⨯ ,同理:66233.8610S/km,4.18610S/kmb b--=⨯=⨯4)、电晕临界电压：详细过程见《电力系统稳态分析》第三版，陈珩编。

《电力系统综合实验B》实验指导书编华北电力大学二零零七年三月前言1．实验总体目标该课是为了适应现代化电力系统对宽口径“复合型”高级技术人才的需要而设置的一个教学环节。

通过该环节的学习，可以帮助学生进一步认识电力系统的各种物理现象并增强对电力系统相关课程理论的理解；可以培养学生的实际操作能力，分析问题和解决问题的能力。

⒉适用专业电气工程及其自动化专业高压方向⒊先修课程电路理论、电机学、线性代数、自动控制理论B、电力系统分析基础、电力系统暂态分析、电力系统稳定⒋实验课时分配⒌实验环境（1）WDT-III型电力系统综合自动化实验台，三台；（2）PS-5G型电力系统微机监控实验台，一台；（3）打印机一部。

⒍实验总体要求（1）对教师的要求：1)教师要自己动手做所有的实验；2）在实验开始的前一周，指导实验的教师要将与实验有关的文件上传到校园网的电子课堂，并通知学生下载；3)实验开始前，给学生讲实验的任务，纪律要求，实验要求等。

（2）对学生的要求：1）实验前要预习实验内容；2）实验时遵守实验室的规章制度，不要违反实验设备的操作规程；3）认真做记录和观察实验现象，实验后整理数据，分析原因，回答思考题。

⒎本实验的重点、难点及教学方法建议五个实验内容都是重点。

难点是学生不能把理论课的知识转化为实践操作以及对实验数据的分析。

对教学方法的建议：将课堂知识与实验内容联系起来，启发学生积极思考，用于动手做实验，自己设计一些实验方案。

目录实验一同步发电机准同期并列实验 (4)实验二单机—无穷大系统稳态运行方式实验 (8)实验三复杂电力系统运行方式实验 (11)实验一同步发电机准同期并列实验一、实验目的1．加深理解同步发电机准同期并列原理，掌握准同期并列条件；2．掌握微机准同期控制器及模拟式综合整步表的使用方法；3．熟悉同步发电机准同期并列过程；二、实验类型综合型三、实验仪器WDT-III型电力系统综合自动化实验台。

四、实验原理将同步发电机并入电力系统的合闸操作通常采用准同期并列方式。
