导线测量记录2

导线测量平差最近更新导线测量平差最近发布4.2版，主要增加或更新了以下功能：(如表格显示不正常，请刷新)一、表格输出。

表格输出到WORD，支持表格中的列向下错开半行(如方位角、边长)，所有表格输出到WORD后与软件中显示的样式一样。

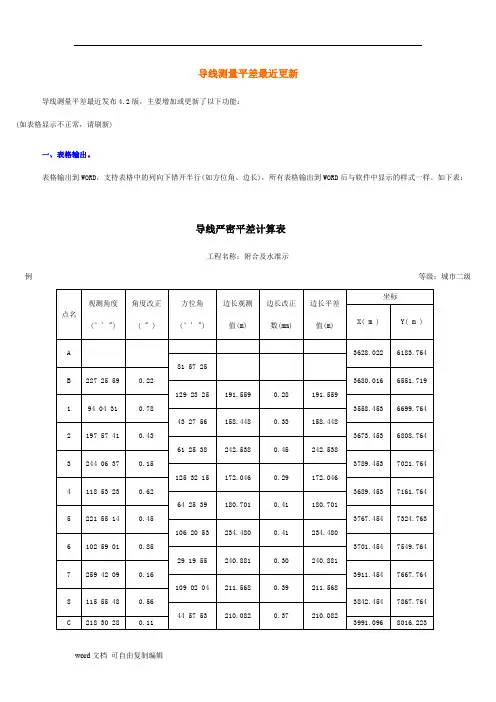

如下表：导线严密平差计算表工程名称：附合及水准示例等级：城市二级计算者：杨运英校核者：日期：2003.08.28二、导线采用近似平差且方位角边长不进行反算时的表格样式。

原表格中显示的是坐标增量改正数，现增加了一个选项，可以选择显示改正后的坐标增量，以满足一些工程要求格式统一的要求。

导线平差计算表工程名称：附合及水准示例等级：城市二级计算者：杨运英校核者：日期：2003.08.28、坐标导线平差。

指使用全站仪直接观测坐标、高程的闭、附合导线，其中平面坐标完全差的分配方式可以选用“按边长”、“按坐标增量”、“坐标转换”等方式。

坐标导线平差计算表工程名级：城市二级：杨运英校核者：日期：200四、单面单程水准记录计算已知点较密时线路中间也可以穿过已知点。

当含有中视时可以用于中平测量等，表格形式如下：水准测量记录计算表测线：仪器：观测：天气：地点：记录：计算者：校核者：日期：不含有中视时可用于五等、等外水准等的记录、计算。

表格形式如下：水准测量记录计算表测线：仪器：观测：天气：地点：记录：计算：校核：日期：部测量知点设站，后视另一已知点，观测各碎部点，计算其坐标、高程，绘制图形并可输出到CAD。

方式可以选用“斜距+天顶距”、“平距+高差”或“视距+天顶距”。

距+高差”方式表格如下：碎部测量记录后视：B 测站高程：仪高：气：复核：距”(或“斜距+天顶距”)表格如下：碎部测量记录后视：B 测站高程：指标差：0" 天气：记录：日期：坐标转换于同椭球的不同坐标系间进行转换。

比如同椭球的国家坐标系与工程独立坐标系的转换。

坐标转换计算表工程名第页计算：复核：日期：支导线计算里指输入方位角与边长计算坐标的支导线，如需输入水平角、边长计算各点坐标，请使用“平差计算”模块中的支导线进行计算。

导线测量实验实训报告导线测量是电工学中的重要实验之一，通过该实验可以测量导线的电阻、电导率等电性能参数，为电路设计和故障诊断提供依据。

本文将详细介绍导线测量实验的目的、原理、实验步骤和结果分析。

一、实验目的导线测量实验的主要目的是通过测量导线的电阻，验证导线电阻与导线长度、导线材料及温度的关系，并掌握导线测量的基本方法。

二、实验原理导线的电阻与导线的长度、导线材料及导线的温度有关。

根据欧姆定律，导线的电阻R与导线的长度L成正比，与导线的横截面积A 成反比，与导线材料的电阻率ρ有关。

即R = ρL/A。

在一定温度范围内，导线的电阻与温度T成正比，即R = R0(1 + α(T - T0))，其中R0为参考温度T0下的电阻。

三、实验步骤1. 准备工作：准备好导线、万用表、电源等实验器材。

2. 连接电路：将导线连接到电源的正负极，并通过导线连接到万用表上。

3. 测量电阻：将导线长度固定为一定值，调节电源的电压使电流保持在一定范围内，使用万用表测量电阻。

4. 改变导线长度：依次改变导线的长度，重复步骤3，记录测得的电阻值。

5. 记录数据：将测得的电阻值和对应的导线长度记录下来，并计算导线的电阻率。

6. 温度修正：根据测得的电阻值和参考温度下的电阻值，进行温度修正计算。

四、结果分析根据实验数据计算得到的导线电阻与导线长度的关系为：R = ρL/A。

通过绘制导线电阻与导线长度的曲线，可以得到导线电阻与长度的线性关系。

根据实验数据计算得到的导线电阻率与导线材料的关系为：ρ = (R/A)L。

在实验中，我们可以选取不同材料的导线进行测量，比较不同材料的导线电阻率，验证导线材料对电阻率的影响。

此外，还可以测量不同温度下导线的电阻值，观察电阻与温度的关系，进一步验证导线电阻与温度的关联性。

通过导线测量实验，我们可以了解导线电阻与长度、材料及温度的关系，并掌握导线测量的基本方法。

这对于电路设计、电器故障诊断等方面都具有重要的意义。

原创不容易，【关注】店铺，不迷路！牛人经验分享！全站仪导线测量的详细操作方法一目了然！由于一般提供的控制点较远，一般需要在道路工程开工前对控制点进行加密，这将涉及到附合导线测量。

我们将与你分享两篇关于如何做的文章。

阐述了导线测量的野外工作，包括选点、埋石和观测；下一部分说明办公室的调整和坐标计算。

首先，实地选定控制点选址前，必须有计算程序，路线的设计参数经过编辑，知道路线的大致走向。

选点的几个要求：基础稳固，便于架设仪器和后期放线，超出施工挖填范围一定距离，相邻两点能见度好，各点与前后相邻点的距离尽可能长。

要确定导线等级，请参考下面的《导线测量的主要技术参数》。

第二，埋石头在选定的点挖一个坑。

根据土质情况，建议埋深不小于0.6m.将钢筋切成约50厘米长的小块，选择横截面平坦光滑的一端，用钢锯锯成约2mm深的十字丝，备用。

将搅拌好的混凝土倒入坑内，人工夯实，表面平整，在中心插入钢筋，钢筋顶端高出混凝土表面1厘米左右。

在混凝土表面标记点数。

这样的控制点被埋没了。

注意：有些问题不是绝对的。

例如，也可以在坚固稳定的岩石或建筑物上做标记和标记。

总之把握一个原则，控制点要稳定，便于后期保存和使用。

第三，导线测量(角度测量和距离测量)为了方便大家&prime的学习和理解，我将用一个案例来论证。

案例背景G1、G2、G3、G4为设计院给出的坐标已知的控制点，D1、D2、D3为待测的埋地加密点。

连接两个相邻点后，形成一个导线电路图，如下图所示：测量方案从G1点到G4点测量，测得的水平角为左角。

导线等级为一级，测量仪器为二级；全站仪，使用同型号的两个棱镜。

根据技术要求，每个站需要观测两次回波测量。

开始前的一些常识说明线边：两个线点的连线在水平面上的投影称为线边，所以线边的长度就是相邻两点之间的水平距离。

水平角：指相邻两条导线边缘形成的夹角。

左右角：观测推进方向的左角称为左角，右角称为右角，一般测量。

前点和后点：前点和后点由观测点的位置决定，在相对于观测点的观测方向上称为前点，反之亦然。

T0204_导线点水准点测量复核记录一、目的为了保证测量结果的准确性和可靠性，对导线点和水准点的测量进行复核。

二、时间和地点时间：2024年3月1日地点：XX市第一铁塔三、复核人员A组：李工、张工、黄工B组：王工、赵工、陈工四、仪器设备1.移动差校准板2.钢卷尺3.水平测量仪4.垂直测量仪5.望远镜6.三角座7.观测桩8.钢钉五、测量过程1.测量导线点A组和B组各自在指定位置放置三角座，并利用望远镜观测桩上的钢钉，记录下相应的观测数据。

A组观测数据如下：导线点编号观测角度（°）观测距离（m）12810.524515.73629.248913.6B组观测数据如下：导线点编号观测角度（°）观测距离（m）12910.024715.53609.548813.82.测量水准点A组和B组各自在指定位置放置水平测量仪，在垂直测量仪的辅助下分别观测相应的水准点。

A组观测数据如下：水准点编号观测高程（m）1102.62102.73102.94103.1B组观测数据如下：水准点编号观测高程（m）1102.52102.63102.94103.0六、复核结果1.导线点复核通过对A组和B组的导线点观测数据进行计算，得到以下结果：导线点编号角度差（°）距离差（m）110.5220.2320.3410.22.水准点复核通过对A组和B组的水准点观测数据进行计算，得到以下结果：水准点编号高程差（m）10.120.13040.1七、结论复核结果表明，导线点和水准点的测量结果基本一致，相对误差较小，符合要求。

因此，本次测量的结果可信度较高。

八、存在的问题在测量过程中，由于天气状况的影响，可能对测量结果产生一定的误差。

为了提高测量的准确性，需要注意选择合适的天气条件进行测量，同时加强仪器设备的校准和维护。

九、改进措施1.定期对仪器设备进行校准和维护，以确保其准确性和稳定性。

2.加强对测量过程的监督和管理，确保每个环节的操作规范和准确性。
