液压系统压力检测

液压系统检验规范液压系统检验规范版本/修订：发布日期：共15页第1页来料紧固件检验规范文件编号：版号：编制：批准：受控状态：分发号：液压系统检验规范版本/修订：发布日期：共15页第2页1、目的为了确保本公司采购的液压系统符合技术设计要求，特制订本检验规范。

采购人员和检验人员需要依此规范进行采购和验收。

2、范围本检验规范规定了本公司采购的液压系统的技术要求、测试方法和验收规则。

3、职责检验员：负责依据检验规范及相关产品规格的标准资料执行各项目检验。

采购人员：负责依本规范的质量要求进行产品的采购。

仓库员：负责来料的液压系统报检和入库管理。

调试责任人：由电气设计部负责准备液压系统测试所需要的成套控制系统（控制程序），同时把控制程序调试到与实际工况相一致，确保在测试过程中液压系统能按控制系统规定的要求运行。

检验责任人：负责审批相关检验记录表，协调处理质量异常问题。

4、工作程序4.1来料检验员取得公司质量检验员任职资格，了解液压系统的相关术语及要求，熟悉公司流程。

4.2检验设备及工具游标卡尺、卷尺、万用表。

4.3检验前准备4.3.1确认液压系统、厂牌及图面资料，承认书及检验注意事项。

4.3.2核对液压系统型号与验收单的料号是否符合。

4.3.3设备验收记录表。

5、技术条件5.1基本原则5.1.1油箱、泵站、阀块、阀架、蓄能器架、滤油器和冷却器架的安装。

管道的最终安装必须在一个清洁的室内进行。

近旁不允许进行喷沙和打磨等作业。

5.1.2制造油箱、阀块、管道的材料应符合图纸要求，其材质必须由明确的原始依据或自行理化检验报告和合格证。

5.1.3所有装在系统上的元件都必须有元件出厂合格证，并应存档保存或随系统总成付用户。

对在保管和运输过程中因变形、锈蚀、污染等产品质量受影响的元件不得用于装配。

5.1.4元件的内部清洁度都应符合相应各类液压元件质量分等标准中清洁度要求。

如不符合表格中相应标准规定的，应重新清洗后方可应用。

液压系统的压力试验和试运转液压系统安装或修理完毕后，必须进行调试，这是液压系统工作性能的检测过程，也是一个优化的过程。

通过调试，可以改善设备的工况，提高液压系统的稳定性，延长设备寿命。

1、压力试验液压系统的压力试验应在管道冲洗合格、安装完毕组成系统，并经过空运转后进行。

（1）、空运转A、空运转是液压泵投入正常工作前的必要步骤，不能省略。

一般按以下步骤进行：检查确认液压泵启动运转条件是否满足，如有必要，应向泵壳内注油；B、拧松泵和系统溢流阀的调节螺杆，使其处于最低值；C、点动液压泵，检查泵的转向是否正确；D、多次点动液压泵，并逐步延长运转时间至10分钟以上，检查泵的噪声、振动和温度有无异常。

（2）、压力试验A、系统试验压力：对于工作压力低于16Mpa的系统，试验压力为工作压力的1.5倍；对于工作压力高于16Mpa的系统，试验压力为工作压力的1.25倍。

B、试验压力应逐级升高，每升高一级要稳压2～3分钟，达到试验压力后，保压10分钟，然后在降至工作压力，进行全面检查，以系统所有焊缝和连接口无漏油，管道无永久变形为合格。

压力试验应有试验规程，试验完毕后应填写《系统压力试验记录》。

2、调试和试运转系统调试一般应按泵站调试、系统调试（包括压力和流量即执行机构速度调节）顺序进行，各种调试项目，均由部分到系统整体逐项进行，即：部件、单机、区域联动、机组联动等。

在系统调试过程中所有元件和管道应不漏油和异常振动；所有联锁装置应准确、灵敏、可靠。

系统调试应有调试规程和详尽的调试记录。

（1）泵站调试泵站调试应在工作压力下运转2小时后进行。

要求泵壳温度不超过70℃，泵轴颈及泵体各结合面应无漏油及异常的振动和噪声；如为变量泵，则其调节装置应灵活可靠。

泵站调试包括以下内容：A、泵站启动联锁条件调试。

主要是检查主泵的各项保护措施是否能够正常发挥作用。

B、泵站压力调定。

主泵是变量泵的调节顺序是：关闭系统溢流阀（卸荷阀）→关闭泵出口溢流阀（卸荷阀）→调节泵的压力→调节泵出口溢流阀→调节系统溢流阀；主泵是定量泵的调节顺序是：关闭系统溢流阀→调节泵出口溢流阀→调节系统溢流阀。

液压系统故障的检查与排除液压系统故障排除的五种基本方法：望、闻、摸、切、嗅一、望：看到什么。

１、看系统的配置是否正常，包括：泵、阀、执行元件、工作油液、滤油器、散热器等；２、看速度（流量）：看执行机构运动速度是否有异常现象；３、看压力：看液压系统中各测压点的压力值大小及波动；４、看油液：观察油液容量是否合适，是否清洁，有无变质，油中是否有泡等；５、看泄漏：看液压管道各接头处、阀板结合处、液压缸端盖处、液压泵轴伸出处是否有渗漏、滴漏和油垢现象。

二、闻：听到什么。

１、听噪声：判断听到的声音是否属于噪声，噪声的源头在哪，是液压泵、马达、阀等液压件还是系统的管路或与元件连接的工作机构。

２、听冲击声：听系统的冲击声是否属于正常。

冲击声的时间：液压阀换向时冲击，还是莫名地发声。

冲击声的规律性：有节奏还是无规律。

３、听泄漏声：听油路内是否有细微不断的声音。

４、听敲打声：听液压件运转时是否有敲打声。

５、听相关人员反映。

三、摸：感觉到什么。

１、摸温升：用手摸运动部件表面，检查是否发热。

２、摸振动：感觉是否有振动现象。

３、摸爬行：感觉运动件有无“爬行”现象。

４、摸松紧程度：检验螺纹连接松紧程度。

５、摸密封性：对看不到的地方，检查是否有漏油现象。

四、切：用压力表判断。

１、各处的压力值是否正常：泵的吸油、出油，马达的进油、出油，油缸两腔的油压，阀的工作压力、控制压力等；２、压力是否有波动，波动是否在设计范围内。

五、用嗅觉判断。

１、闻一下油液是否发臭变质；旧车：使用时间长，油液成分会变质，发臭等怪味，新车：检查加油是否有误操作，防止加错油。

２、闻整系统是否有异味，出自何处。

液压系统故障的检查与排除（二）液压系统是一种利用液体传递能量和动量的技术，广泛应用于各种工程和机械设备中。

然而，由于使用条件和设备老化等原因，液压系统可能会出现故障。

本文将介绍液压系统故障的常见检查和排除方法。

首先，对于液压系统故障的检查，我们可以按照以下步骤进行。

液压试验台的功能和特点液压试验台是一种用于检测液体加工过程中液压系统性能的设备。

它主要用于测试各种液压设备的液压系统性能，包括液压泵、液压阀、液压缸等。

液压试验台的功能主要包括以下几个方面：功能测试液压系统压力液压试验台最基本的功能是测试液压系统的压力。

通过液压试验台，可以测量液压系统的最大工作压力、启动压力、停止压力等各种压力参数，并能够可靠地检测液压系统的泄漏点。

测试液压系统流量液压试验台可以测试液压系统的流量，可以检测流量表、流量计等液压设备性能的合格情况。

通过对流量的测试，可以确定液压设备的流量大小、稳定性等性能参数。

测试液压系统温度液压试验台还可以测试液压系统的温度，可以检测液压设备的温度传感器、温控器等是否正常工作。

对于高温环境下的液压设备，测试其温度非常必要，通过对温度的测试，可以确保液压系统的安全工作。

模拟液压系统工作状态液压试验台还可以模拟液压系统的工作状态，通过模拟真实工况环境，检测液压设备的实际工作情况，以便更好地研究和改进液压设备的性能。

特点液压试验台有以下几个特点：精度高液压试验台的测试精度非常高，可以达到0.1级甚至更高的级别。

这使得液压试验台可以检测各种液压设备的实际性能，可以准确地反映液压设备的技术指标。

显示直观液压试验台的显示器很大，显示信息非常直观，可以实时显示测试结果和参数。

这使得液压试验台的操作非常方便，可以直观地判断液压设备的性能。

操作简便液压试验台的操作非常简便，只需简单设置测试参数，即可启动测试工作。

操作过程中无需人工干预，液压试验台能够自动完成检测工作。

这大大提高了测试效率。

适用范围广液压试验台适用范围广，既可以检测小型液压设备，也可以检测大型液压设备。

液压试验台具有高度的通用性，可以适应各种液压设备的测试需求。

结论液压试验台是一种非常重要的液压测试设备，具有测试精度高、显示直观、操作简便、适用范围广等突出特点。

因此，在液压设备研发、生产和运维过程中，广泛应用液压试验台，可提高设备的质量和性能，为液压行业的发展做出贡献。

液压系统故障的检查与排除液压系统在工程和机械系统中扮演着重要的角色，常常用于输送能量和控制执行器等方面。

然而，由于长期使用或者部件磨损等原因，液压系统也会出现故障。

故障的及时检查和排除对于确保系统的正常运行非常重要。

本文将详细介绍液压系统故障的常见检查和排除方法。

1. 了解故障的表现：在检查和排除液压系统故障时，首先需要了解故障的表现。

常见的液压系统故障表现包括：液压执行元件（如液压缸、液压马达等）无法正常运行、液压系统压力异常高或低、液体温度过高、液体泄漏等。

根据故障的不同表现，可以针对性地进行检查和排除。

2. 检查液压系统压力：液压系统的压力是系统正常运行的基础，因此需要首先检查液压系统的压力。

可以使用压力表或压力传感器对系统的压力进行测量。

如果发现系统的压力异常高或低，可能是由于液压泵故障、压力阀故障或者泄漏引起的。

可以检查泵的吸入管路是否存在堵塞，检查压力阀是否工作正常，检查液体是否泄漏来排除这些故障。

3. 检查液体温度：液压系统的液体温度对于系统的正常运行至关重要。

如果液体温度过高，可能会导致液体粘度降低、润滑性能恶化，进而造成系统故障。

可以使用温度计或红外线测温仪来测量液体温度。

如果发现液体温度过高，可以检查冷却系统是否正常工作，液体是否过多或过少以及液体的质量等方面来排除故障。

4. 检查液体泄漏：液体泄漏是液压系统常见的故障之一。

泄漏的原因可能是由于密封件老化、部件松动或磨损、管路破裂等原因引起的。

可以使用光学方法或压力检测方法来检查和定位泄漏点。

在检查时，可以检查液压缸、液压阀、液压马达、管路连接件等部件的密封性能，并及时更换损坏的密封件或部件。

5. 检查液压执行元件：液压执行元件是液压系统的重要组成部分，包括液压缸、液压马达等。

如果液压执行元件无法正常工作，可能是由于密封件老化、部件磨损、液压泵供应不足等原因引起的。

可以检查液压执行元件的密封性能、清洁度以及液压泵供应情况来排除故障。

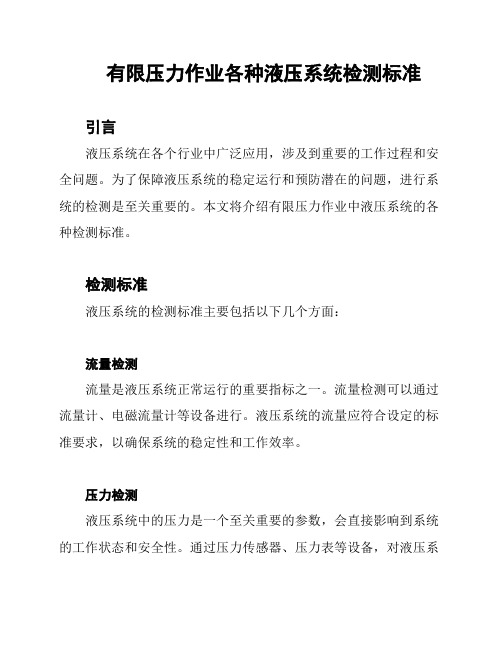

有限压力作业各种液压系统检测标准引言液压系统在各个行业中广泛应用，涉及到重要的工作过程和安全问题。

为了保障液压系统的稳定运行和预防潜在的问题，进行系统的检测是至关重要的。

本文将介绍有限压力作业中液压系统的各种检测标准。

检测标准液压系统的检测标准主要包括以下几个方面：流量检测流量是液压系统正常运行的重要指标之一。

流量检测可以通过流量计、电磁流量计等设备进行。

液压系统的流量应符合设定的标准要求，以确保系统的稳定性和工作效率。

压力检测液压系统中的压力是一个至关重要的参数，会直接影响到系统的工作状态和安全性。

通过压力传感器、压力表等设备，对液压系统的压力进行测量和监控。

压力应在安全范围内，防止系统超压或压力不足的情况发生。

温度检测液压系统的温度也是需要进行监测的重要指标。

过高的温度会导致液压油品质下降、密封件老化等问题，甚至引发系统故障。

温度检测可以通过温度传感器等设备进行，保持液压系统的温度在安全范围内。

液位检测在某些液压系统中，液位的检测也是必要的。

通过液位传感器等设备，对液压油箱的液位进行监测，以及时补充液压油，维持系统正常运行。

泄漏检测液压系统中的泄漏问题可能导致能源浪费和系统故障。

通过使用泄漏检测设备，及时发现并修复系统中的泄漏点，提高系统的工作效率和安全性。

结论有限压力作业中液压系统的各种检测标准对于系统的稳定运行和安全性至关重要。

流量、压力、温度、液位和泄漏是液压系统中需要检测的重要参数，通过合适的检测设备和标准，可以及时发现问题并采取相应的措施。

保持液压系统良好的工作状态，对于减少故障和提高工作效率具有重要意义。

液压油缸压降测试标准液压油缸压降测试标准是一种用于评估液压油缸性能和质量的标准。

液压油缸是液压系统中的重要组成部分，其性能和质量直接影响到整个液压系统的稳定性和可靠性。

以下是对液压油缸压降测试标准的详细描述：1.测试目的液压油缸压降测试的目的是为了检测液压油缸在承受载荷和运行过程中的性能表现，包括液压油的流量、压力、温度等参数的变化情况，以及液压油缸的结构和材料质量等。

通过测试液压油缸的压降，可以评估其性能和可靠性，为液压系统的稳定运行提供保障。

2.测试条件液压油缸压降测试应满足以下条件：（1）测试环境应保持清洁、干燥、无尘，避免外界因素对测试结果的影响。

（2）测试时应选用合格的液压油，并确保液压油的清洁度和质量符合要求。

（3）测试前应对液压油缸进行清洗，确保油缸内部无杂质和污染物。

（4）测试时应按照规定的程序和步骤进行，确保测试结果的准确性和可靠性。

3.测试方法液压油缸压降测试的方法包括以下步骤：（1）将液压油缸安装在测试台上，连接好液压管路和测量仪器。

（2）向液压油缸输入规定的压力和流量，并记录下此时的油压和流量值。

（3）在液压油缸运行一段时间后，逐渐增加负载，并记录下不同负载下的油压和流量值。

（4）在测试过程中，应按照规定的程序和步骤进行，确保测试结果的准确性和可靠性。

4.测试标准液压油缸压降测试的标准包括以下内容：（1）液压油缸的压降值应符合设计要求，不得超过规定值。

（2）在相同负载条件下，液压油缸的压降值应保持稳定，变化幅度不应超过规定范围。

（3）液压油缸在运行过程中，不应出现异常噪声和振动。

（4）液压油缸的结构和材料质量应符合设计要求，不得存在影响性能和安全的质量问题。

5.测试结果分析通过对液压油缸压降测试结果的统计分析，可以得出以下结论：（1）如果液压油缸的压降值符合设计要求，且在相同负载条件下保持稳定，则认为该液压油缸的性能和质量较好，能够满足使用要求。

（2）如果液压油缸的压降值超过规定值，或在不同负载条件下变化幅度较大，则认为该液压油缸的性能和质量存在问题，需要进行检修或更换。

来料紧固件检验规范文件编号：版号：编制：批准：受控状态：分发号：1、目的为了确保本公司采购的液压系统符合技术设计的要求，特制订本检验规范，采购人员与检验人员需依此检验规范进行采购和验收。

2、范围本检验规范规定了本公司采购的液压系统的技术要求、测试方法、验收规则。

3、职责检验员：负责依据检验规范及相关产品规格的标准资料执行各项目检验。

采购人员：负责依本规范的质量要求进行产品的采购。

仓库员：负责来料的液压系统报检和入库管理。

调试责任人：由电气设计部负责准备液压系统测试所需要的成套控制系（控制程序），同时把控制程序调试到与实际工况相一致，确保在测试过程中液压系统能按控制系统规定的要求运行；检验责任人：负责审批相关检验记录表，协调处理质量异常问题。

4、工作程序4.1来料检验员取得公司质量检验员任职资格，了解液压系统的相关术语及要求，熟悉公司流程。

4.2检验设备及工具游标卡尺、卷尺、万用表4.3检验前准备:4.3.1确认液压系统、厂牌及图面资料，承认书及检验注意事项。

4.3.2核对液压系统型号与验收单的料号是否符合。

4.3.3设备验收记录表。

5.技术条件5.1. 基本原则5.1.1. 油箱、泵站、阀块、阀架、蓄能器架、滤油器和冷却器架的安装。

管道的最终安装，必须在一个清洁的室内进行。

近旁不允许进行喷沙和打磨等作业、5.1.2. 制造油箱、阀块、管道的材料应符合图纸要求、其材质必须由明确的原始依据或自行理化检验报告和合格证。

5.1.3. 所有装再系统上的元件都必须有元件出厂合格证，并应存档保存或随系统总成付用户。

对在保管和运输过程中因变形、锈蚀、污染等产品质量受影响的元件不得用于装配。

5.1.4. 元件的内部清洁度都应符合相应各类液压元件质量分等标准中清洁度要求，如不符合表格中相应标准规定的，应重新清洗后方可应用。

5.1.5. 系统中所有元件必须按元件制造厂的规定应用和进行操作。

5.1.6. 所有装在系统上的橡胶密封件，包括外购液压元件上已装上的橡胶密封件，都必须在有效使用期内。

液压系统测量压力方法1. 嘿，你知道直接用压力计来测量液压系统压力不？就像量体温用体温计一样简单直接呀！比如我们在修那台大机器的时候，不就是把压力计一接，数值就出来啦！2. 还有啊，可以通过液压系统里的传感器来获取压力呢！这就好比有个小侦探在系统里随时给咱汇报压力情况呀！昨天修那辆车的液压时，就是靠传感器告诉我们压力正不正常的哦！3. 你想过利用压力表的指针摆动来判断压力吗？这多神奇呀，就像看钟摆一样，那指针晃呀晃的就把压力信息透露给咱啦！上次给那个叉车测压不就是这么干的嘛！4. 哎呀呀，知道通过对比不同时间段的压力来测量吗？这就跟咱对比今天和昨天的心情似的。

上次那台液压设备出问题，我们就是这么发现压力异常的呀！5. 哇塞，那用压力测试仪器和系统本身的标准压力作比较来测量，多巧妙啊！就像是拿你的成绩和标准线做对比一样，一下子就知道好坏啦。

记得那次厂里的设备，我们就是这么检测出来压力不达标的哟！6. 嘿，有没有试过观察液压系统中油液的流动来推测压力呀？这就像是看着河水的流速能猜到水的力量有多大嘛！上次咱们处理那个液压故障时就想到这点啦！7. 可以根据液压系统运行时发出的声音来判断压力呢，这多有趣呀！就如听到汽车的声音能大致了解它的状况一样。

有回那台机器声音怪怪的，一检查果然压力有问题呀！8. 试过根据液压系统部件的变形程度来估量压力吗？跟看东西被压变形的程度来猜压力大小似的。

那次那部件都有点变形了，不就立马知道压力肯定不对啦！9. 咱还可以通过观察液压系统的工作效率来间接知道压力情况呀！好比人干活效率高低能反映出状态好坏呢。

上次那系统工作明显不对劲，一查就是压力有毛病呀！总之，液压系统测量压力的方法有很多呢，咱得选适合的，才能把工作干好呀！。

液压系统常见故障的诊断及消除方法液压系统是工程设备中非常重要的一个组成部分，常常用于提供大功率的传动和控制。

但是由于液压系统的复杂性和工作环境的复杂性，常常会出现各种故障。

本文将介绍液压系统常见故障的诊断及消除方法。

1.压力不足或无压力故障原因可能是液压泵失效、泵吸入空气、油箱液面过低等。

解决方法可以是检查液压泵的工作状态，检查泵入口是否有空气，检查油箱液面。

2.压力过高或超压故障原因可能是过载阀调节不当、过载阀损坏、压力调节阀失效等。

解决方法可以是调整过载阀的设置值、更换过载阀、检查压力调节阀。

3.泄漏泄漏是液压系统常见的故障之一，可能是密封件老化、螺纹松动、管路磨损等原因造成的。

解决方法可以是更换密封件、紧固螺纹、更换磨损的管路。

4.油温过高或过低油温过高可能是由于油液粘度过高、油液冷却器失效等原因造成的。

解决方法可以是更换合适的液压油、检查冷却器的工作状态。

油温过低可能是由于油液粘度过低、冷却器冷却不足等原因造成的。

解决方法可以是更换合适的液压油、检查冷却器的工作状态。

5.油液污染油液污染可能是由于油箱没有过滤装置、油液中杂质过多等原因造成的。

解决方法可以是安装合适的过滤装置、定期更换油液。

6.阀门卡死阀门卡死可能是由于阀芯与阀套间配合间隙过大、阀芯表面磨损等原因造成的。

解决方法可以是更换阀芯、研磨阀芯表面。

7.液压缸无法伸缩液压缸无法伸缩可能是由于缸内部部件损坏、密封件老化、液压系统压力不足等原因造成的。

解决方法可以是更换缸内部部件、更换密封件、检查液压系统压力。

8.油液乳化油液乳化可能是由于油液中含水过多、机械零件摩擦产生热量等原因造成的。

解决方法可以是更换干燥的液压油、检查液压系统的冷却状态。

以上是液压系统常见故障的诊断及消除方法的简要介绍，液压系统的故障诊断需要从系统整体入手，综合分析故障原因，采取相应的解决方法。

同时，定期检查和维护液压系统，保持系统的清洁和正常工作状态，可以预防故障的发生。
