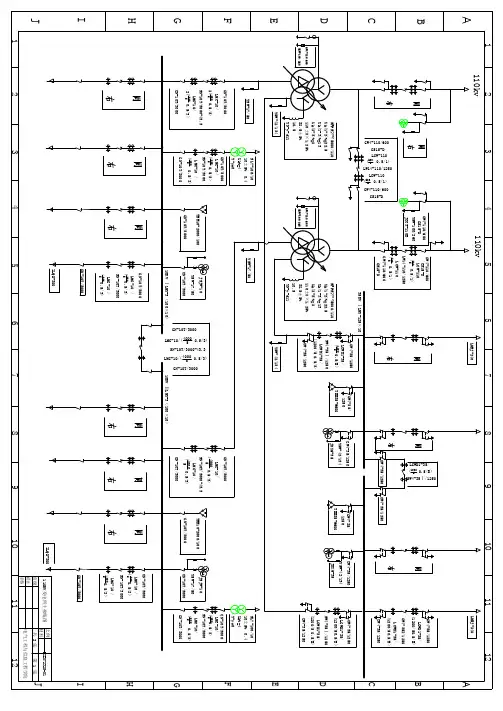

110KV终端变电所电气一次部分及主变压器保护设计毕业设计简介.doc主接线图

毕业设计(论文)论文题目：110千伏终端变电站一次系统设计学生姓名：学号年级、专业、层次：二00六年三月目录第一章设计题目 (1)一．毕业设计课题 (1)二．毕业设计的内容要求 (1)第二章变压器容量确定 (2)一．主变容量的确定 (2)二．所用变压器容量的确定 (3)第三章电气主接线确定 (3)一．方案技术经济比较原则 (4)第四章短路电流及主要设备选择 (5)一．短路电流计算 (5)二．主设备选择 (8)三．主设备校验 (10)第五章绝缘配合及过电压保护 (16)一．绝缘配合 (16)二．过电压保护 (16)三．接地 (17)四．泄漏比距 (18)第六章电气设备布置及配电装置 (18)一．电气设备布置 (18)二．配电装置的型式 (19)第七章电容器补偿装置 (19)第八章保护配置及交直流部分 (19)一．110千伏线路保护配置 (19)二．变压器保护配置 (19)三．35千伏线路保护配置 (20)四．10千伏线路保护配置 (20)五．10千伏电容器组保护配置 (20)六．逻辑闭锁 (21)七．交流系统 (21)八．直流系统 (21)第九章监控系统功能配置 ..................................................... 错误!未定义书签。

一．系统结构 ..................................................................... 错误!未定义书签。

二．硬件设备配置............................................................ 错误!未定义书签。

三．软件系统 ..................................................................... 错误!未定义书签。

四．系统功能 ..................................................................... 错误!未定义书签。

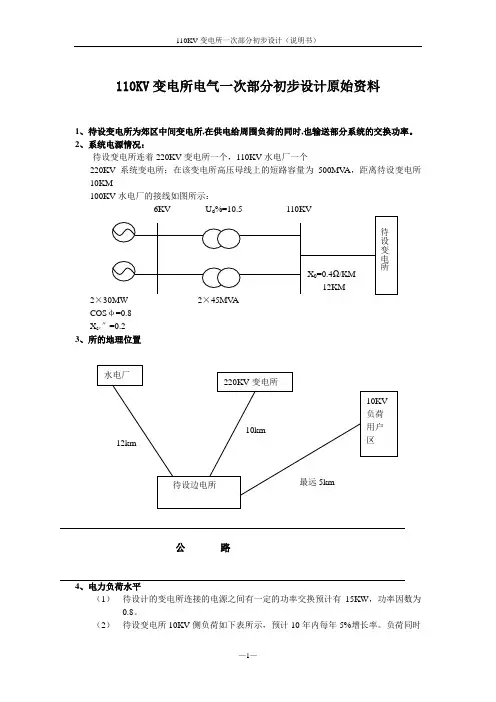

110KV变电所电气一次部分初步设计原始资料1、待设变电所为郊区中间变电所,在供电给周围负荷的同时,也输送部分系统的交换功率。

2、系统电源情况：待设变电所连着220KV变电所一个，110KV水电厂一个220KV系统变电所：在该变电所高压母线上的短路容量为500MV A，距离待设变电所10KM100KV水电厂的接线如图所示：2×30MW 2×45MV ACOSφ=0.8X G*″=0.23、所的地理位置公路4、电力负荷水平（1）待设计的变电所连接的电源之间有一定的功率交换预计有15KW，功率因数为0.8。

（2）待设变电所10KV侧负荷如下表所示，预计10年内每年5%增长率。

负荷同时系数Kop=0.8,Koq=0.7，年最大负荷利用小时数Tmax=4500h，预留四回备用。

（3）待设变电所10KV负荷表5、气象及地质条件（1）年最高温度40℃；年最高日平均温度30℃；年最低温度0℃；最热地面下0.8M 处土壤平均温度30.4℃。

（2）年平均雷电日50日/年，土壤电阻率500Ω/M，地震烈度3级以下，海拔高度50M。

（3）待设变电所无污染影响，所址外0.5KM处有一条主干公路，地理位置如地理环境图所示。

毕业设计(论文)任务书1、设计(论文)题目：110KV变电所电气一次部分初步设计2、设计（论文）内容（1）选择变电所主要变压器台数、容量及型式；（2）设计变电所电气主接线，并论证其为最佳主接线方案；（3）设计变电所自用电接线；（4）计算短路电流及选择主要电气设备；（5）若110KV线路功率因数要求为0.9，试确定无功补偿量；（6）变电所防雷保护及接地网的设计；（7）设计变电所电气总平面布置。

3、设计（论文）的目的要求：（1）通过本次设计，掌握变电所电气一次部分初步设计的方法及步骤，具备一定的工程实践知识及解决实际问题的能力。

（2）通过本次设计，提高绘制电气主接线等各类电气图纸的能力。

3.3
对整个方案的分析可知，在配电装置的综合投资,包括控制设备，电缆，母线及土建费用上，在运行灵活性上35kV、10kV侧单母线形接线比双母线接线有很大的灵活性。
缺点：投资增加.
适用范围：110kV出线在6回及以上,110kV出线在4回及以上，适用于本站，满足供电可靠性。
三、35kV侧主接线选择
35kV侧出线6回,供电负荷41MW。
单母线接线:
优点:接线简单清晰,设备少，操作方便，便于扩建和采用成套配电装置.
缺点：不够灵活可靠，母线任一元件故障或检修均需使整个配电装置停电。
毕业设计的目的、意义是：
（1）巩固和扩大所学的专业理论知识，并在毕业设计的实践中得以灵活运用；
（2)学习和掌握变电所电气部分设计的基本方法,树立正确的设计思想；
(3)培养独立分析和解决实际问题的工作能力及解决实际工程设计的基本技能；
（4)学习查阅有关设计手册、规范及其他参考资料的技能。选择题目后，先认真审题，然后根据题目的要求,将《电力工程设计手册》［1]及以前的专业课书籍相关内容再次阅读一遍.第一步，拟定初步的主接线图,列出可能的主接线形式进行比较，最后确定两个可能的主接线形式比较，最终确定方案。第二步，经过计算，然后主变压器和厂用变压器。第三步，短路计算和做短路计算结果表。第四步，导体和设备的选择及校验，做设备清册。第五步，继电保护、配电设备和防雷接地的布置。通过这次设计将理论与实践相结合,更好的理解电气一次部分的设计原理.
通过毕业设计应达到以下要求：熟悉国家能源开发的方针政策和有关技术规程、规定等;树立设计必须安全、可靠、经济的观点；巩固并充实所学基础理论和专业知识，能够灵活应用，解决问题；初步掌握电气工程专业的设计流程和方法。在指导老师的帮助下，完成工程设计.绘图等相关设计任务，培养严肃、认真、实事求是和刻苦钻研的作风。

成人教育毕业设计(论文)论文题目：110kV变电站电气一次设计年级.专业.层次：11级电气工程及其自动化专升本学生姓名：学号函授站：河南郑州电力高等专科学校指导教师姓名：2013年8月摘要能源是社会生产力的重要基础，随着社会生产的不断进展，人类利用能源不仅在数量上愈来愈多，在品种及组成上也发生了专门大的转变,人类对能源质量也要求愈来愈高。

电力是能源工业、基础工业，在国家建设和国民经济进展中占据十分重要的地位，是实现国家现代化的战略重点。

电能也是进展国民经济的基础，是一种无形的、不能大量存储的二次能源。

电能的发、变、送、配和用电，几乎是在同时刹时完成的，须随时维持功率平衡。

要知足国民经济进展的要求，电力工业必需超前进展，这是世界进展规律。

因此，做好电力计划，增强电网建设，就尤其重要,而变电站在改变或调整电压等方面在电力系统中起着重要的作用,它承担着变换电压、同意和分派电能、控制电力的流向和调整电压的责任,通过对110kV变电站电气部份设计使我对变电站有了一个整体的了解，熟悉上上升了一个高度。

该毕业设计主要包括以下任务：一、主变压器的选择二、主接线和所用电设计3、短路电流计算4、电气设备选择六、配电装置设计7、防雷及接地设计八、相关图纸。

关键词：能源；变电站；电网；配电系统AbstractEnergy is the important foundation of social productivity, with the continuous development of social production, human energy use not only in quantity more and more, also on the variety and composition, great changes have taken place in human on energy demand is higher and higher quality. Electric power is the energy industry,basic industries, in the national construction and national economic development occupies an important position, is the realization of the strategic focus of modernization of the country. Electricity is the basis for the development of national economy, is a kind of invisible, not a large number of secondary energy storage. The hair of electricity, change, send, distribution and utilization, is almost at the same time instantaneous, must be a balance of power at any time. To meet the requirements of the development of national economy, electric power industry must develop in advance, this is the law of development.Electricity planning well, therefore, to strengthen the construction of power grid, it is particularly important, and in such aspects as change or adjust the voltage transformer substation in electric power system plays an important role, it bear the voltage transform, accept, and distribution of electrical energy, control the flow of electricity and adjust the voltage of the responsibility, based on the 110 kv transformer substation electrical part of the design that I have a whole understanding of substations, meet up on a high.The graduation design mainly includes the following tasks: 1, the choice of the main transformer 2, main wiring and electrical design 4, 3, short-circuit current calculation, electrical equipment selection 6 lightning protection and grounding design, design of power distribution unit 7, 8, the related drawings.Keywords: energy; Substation; Grid; The power distribution system目录摘要 (I)前言 (1)第一章原始数据 (2)第二章主变压器容量、型号和台数的选择 (3)概述 (3)主变压器台数的选择 (3)主变压器容量的选择 (3)主变压器型式的选择 (4)第三章主接线的设计 (7)主接线概述 (7)单母线接线及单母线分段接线 (8)双母线接线及分段接线 (9)主接线设计原则 (10)主接线比较选择 (10)第四章短路电流计算 (14)概述 (14)短路计算的目的及假设 (14)计算变压器各绕组电抗 (15)计算系统及线路阻抗 (16)等值网络 (17)第五章电气设备的选择 (19)概述 (19)断路器的选择 (21)隔离开关的选择 (25)高压熔断器的选择 (28)互感器的选择 (29)母线的选择 (36)支持绝缘子及穿墙套管的选择 (42)主变压器之间的消弧线圈 (44)电抗器选择 (44)经济性比较 (44)第六章电气总平面布置及配电装置的选择 (47)概述 (47)高压配电装置的选择 (47)第七章防雷接地设计 (51)防雷设计 (51)接地设计 (58)参考文献 (60)致谢 (61)前言目前，我国城市电力网和农村电力网正进行大规模的改造，与此相应，城乡变电所也正不断的更新换代。
