开采水平划分

一、煤田、矿区、井田1．煤田：在地质历史发展过程中，同一地质时期形成并大致连续发育的含煤岩系分布区。

2．矿区：统一规划和开发的煤田或其一部分，称为矿区。

3．井田：划归一个矿井（或露天矿）开采的部分煤田。

三、煤层的分类（1）按煤层倾角的大小，可分为缓倾斜(含近水平)、倾斜煤层和急斜煤层。

地下开采近水平煤层 8°以下缓倾斜煤层 8°~ 25°倾斜煤层 25°~ 45°急倾斜煤层 45°以上（2）按开采煤层的厚度大小，可分为薄煤层，中厚煤层、厚煤层。

地下开采 (m)薄煤层 1.3以下中厚煤层 1.3 ~ 3.5厚煤层 3.5以上（3）按煤层厚度的变化情况分为：稳定、较稳定、不稳定、极不稳定煤层。

四、矿山井巷名称矿山井巷：在地下开采中，为解决提升、运输、通风、排水、动力供应等需要而开掘的井筒、巷道和硐室的总称。

（一）按空间形态分类按井巷的长轴线与水平面的关系，分为直立巷道、水平巷道和倾斜巷道三类。

1、直立巷道：巷道长轴线与水平面垂直。

2、水平巷道3、倾斜巷道：巷道长轴线与水平面有一定夹角，如斜井、上山、下山、斜巷等。

4、硐室：空间三个轴线长度相差不大且又不通地表的地下巷道（有水平的，也有倾斜的），如绞车房、变电所、煤仓等。

（二）按服务范围分类矿山巷道按服务范围不同，分为：开拓巷道、准备巷道和回采巷道。

开拓巷道：为全矿井、一个水平或1个以上采区服务的巷道。

准备巷道：为一个采区或几个区段服务的巷道。

回采巷道：仅为采煤工作面生产服务的巷道。

（一）井下生产系统1、运煤系统：25－20－14－12－5－4－3－12、通风系统：新鲜风流从地面－12－3－4－5－9－11－15－19－20－25；污风－23－17－8－7－6－排入大气。

3、运料排矸系统：2－3－4－5－9－11－15－23－254、排水系统：20-22-21-15-11-9-5-4-2第二节煤田划分为井田二、井田划分的原则1、井田范围与矿井生产能力相适应2、井田尺寸应合理3、充分利用自然条件4、合理规划矿井开采范围，处理好相邻矿井关系（特别是深部和浅部）三、井田境界的划分方法（一）垂直划分（二）水平划分三）按煤组划分（四）按自然条件划第三节井田内再划分一、井田划分为阶段和水平1、阶段阶段：在井田范围内，沿煤层倾斜方向，按一定标高将煤层划分为若干平行于走向的长条形，每一个长条形叫一个阶段。

名词解释采煤方法：采煤工艺与回采巷道布置及其在时间上、空间上的相互配合。

采煤工艺：采煤工作面各工序所用方法、设备及其在时间上、空间上的相互配合。

采煤工艺方式：爆破采煤工艺、普通机械化、综合机械化。

煤田(coalfield)：同一地质时期形成，并大致连续发育的含煤岩系分布区。

矿区(miningarea)：统一规划和开发的煤田或其一部分。

井田(矿田)：划归一个矿井开采的一部分煤田或全部煤田。

矿井生产能力：矿井设计生产能力(万t/a):设计中规定矿井在单位时间(年)内采出的煤炭和其它矿产品的数量。

矿井井型：按矿井设计年生产能力大小划分的矿井类型。

(1)大型矿井：120、150、180、240万t/a300、400、500、600万t/a及以上；(2)中型矿井：45、60、90万t/a；(3)小型矿井：30万t/a以下。

阶段(horizon)：沿一定标高划分的一部分井田。

水平(level):常指某一标高的水平面。

开釆水平：简称水平，运输大巷及井底车场所在的位置及所服务的开采范围；广义的水平：布置大巷的某一标高的水平面；采区：阶段或开采水平内沿走向被划分为具有独立生产系统开采块段。

采煤循环：采煤工作面完成落煤、装煤运煤、支护和处理采空区的周而复始的过程。

完成一个循环后采煤工作面推进的距离称为循环进度。

循环方式：循环进度与昼夜循环数的总称作业方式：采煤工作面一昼夜内采煤班和准备班的配合方式正规循环：在规定的时间内保质保量地完成了循环作业图中规定任务的循环及时支护：采煤机割煤后，先移架，后推移输送机°(P139)滞后支护：采煤机割煤后，先推移输送机，后移架°(P139)开机率：采煤机实际运转的时间占可利用的采煤作业时间的百分比°(P166)倾斜分层：将厚煤层分成若干与煤层层面相平行的分层，然后逐层开采。

工作面沿走向或倾向推进；分层同采：在同一区段范围内，上、下分层工作面错开一定距离同时采煤，称：“分层同采”分层分采:在同一区段范围内，采完一个分层后再采下一个分层称“分层分采”。

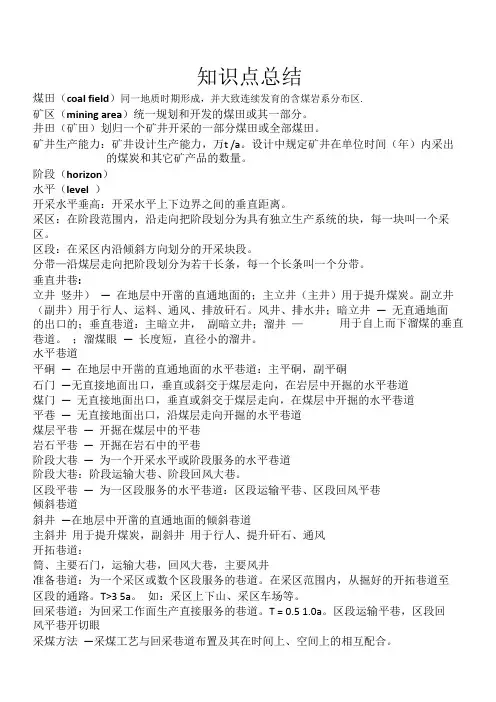

知识点总结煤田（coal field）同一地质时期形成，并大致连续发育的含煤岩系分布区.矿区（mining area）统一规划和开发的煤田或其一部分。

井田（矿田）划归一个矿井开采的一部分煤田或全部煤田。

矿井生产能力：矿井设计生产能力，万t /a。

设计中规定矿井在单位时间（年）内采出的煤炭和其它矿产品的数量。

阶段（horizon）水平（level ）开采水平垂高：开采水平上下边界之间的垂直距离。

采区：在阶段范围内，沿走向把阶段划分为具有独立生产系统的块，每一块叫一个采区。

区段：在采区内沿倾斜方向划分的开采块段。

分带—沿煤层走向把阶段划分为若干长条，每一个长条叫一个分带。

垂直井巷:立井竖井）—在地层中开凿的直通地面的；主立井（主井）用于提升煤炭。

副立井（副井）用于行人、运料、通风、排放矸石。

风井、排水井；暗立井—无直通地面用于自上而下溜煤的垂直的出口的；垂直巷道：主暗立井，副暗立井；溜井—巷道。

；溜煤眼—长度短，直径小的溜井。

水平巷道平硐—在地层中开凿的直通地面的水平巷道：主平硐，副平硐石门—无直接地面出口，垂直或斜交于煤层走向，在岩层中开掘的水平巷道煤门—无直接地面出口，垂直或斜交于煤层走向，在煤层中开掘的水平巷道平巷—无直接地面出口，沿煤层走向开掘的水平巷道煤层平巷—开掘在煤层中的平巷岩石平巷—开掘在岩石中的平巷阶段大巷—为一个开采水平或阶段服务的水平巷道阶段大巷：阶段运输大巷、阶段回风大巷。

区段平巷—为一区段服务的水平巷道：区段运输平巷、区段回风平巷倾斜巷道斜井—在地层中开凿的直通地面的倾斜巷道主斜井用于提升煤炭，副斜井用于行人、提升矸石、通风开拓巷道：筒、主要石门，运输大巷，回风大巷，主要风井准备巷道：为一个采区或数个区段服务的巷道。

在采区范围内，从掘好的开拓巷道至区段的通路。

T>3 5a。

如：采区上下山、采区车场等。

回采巷道：为回采工作面生产直接服务的巷道。

T = 0.5 1.0a。

煤矿开采的基本知识一、井田开拓基本知识1、煤田；在地质历史发展的过程中，含碳物质沉积形成的基本连续的大面积含煤地带2、矿区；统一规划和开发的煤田或其一部分3、矿区开发；矿区根据储量、赋存条件、煤炭市场需求量和投资环境等情况，确定矿区规模、划分井田，规划井田开采方式，规划矿井或露天矿建顺序，确定矿区附属企业的类别、数目和生产规模，建设过程等，总称为矿区开发。

4、井田；划分给一个矿井开采的那一部分煤田5、立井：直接与地面相通的直立巷道6、暗立井：不与地面直接相通的垂直巷道7、斜井：与地面直接相通的倾斜巷道8、暗斜井：没有出口直接通到地面，用来联系上、下两个水平并担负提升任务的斜巷9、上山\下山:服务于一个采盘区的倾斜巷道，上山用于开采其开采水平以上的煤层；下山用于开采其开采水平以下的煤层11、平硐：直接与地面相通的水平巷道12、石门：不与地面直接相通的水平巷道，其长轴线与煤层直交或斜交的岩石平巷13、煤门：与煤层走向垂直或斜交的煤层平巷14、平巷；没有出口直接通到地面，沿岩层走向开掘的水平巷道15、开拓巷道；为全矿井或一个开采水平服务的巷道16、准备巷道；为采区、一个以上区段、分段服务的运输、通风巷道17、回采巷道；形成采煤工作面及为其服务的巷道18、矿井生产系统；在煤矿生产过程中的提升、运输、通风、排水、人员安全进出、材料设备上下井、矸石出运、供电、供气、供水等巷道线路及其设施19、阶段；在井田范围内，沿煤层倾斜方向，按一定标高把煤层划分为若干个平行于走向的长条部分，每个长条部分具有独立的生产系统，称之为一个阶段20、水平；布置大巷的某一标高水平面21、开采水平；简称水平，指地下采煤时，将井田沿倾斜方向按一定高度划分的开采范围22、采区式划分；在阶段范围内，沿走向把阶段划分为若干个具有独立生产系统的块段，每一块段称为采区23、分段式划分；在阶段范围内沿倾斜方向将煤层划分为若干平行于走向的长条带，每个长条带称为分段，每个分段沿倾斜布置一个采煤工作面24、带区式划分；在阶段内沿煤层走向划分为若干个具有独立生产系统的带区，带区内又划分成为若干个倾斜分带，每个分带布置一个采煤工作面。

15.1 分期开采概念15.2 分期开采优点15.3 分期过渡与扩帮开采全境界开采：工作帮沿水平方向一直推进到最终开采境界，这种开采方法称为全境界开采。

缺点：基建时间长、初期投资多，仅适用于埋藏较浅、初期剥采比低、开采规模较小的矿山。

分期开采：将最终开采境界划分成几个小的中间境界（分期境界），台阶在每一分期内只推进到相应的分期境界。

当某一分期境界内的矿岩将近采完时，开始下一分期境界上部台阶的采剥，即开始分期扩帮或扩帮过渡，逐步过渡到下一分期境界内的正常开采。

优点：初期剥采比大大降低；减小初期投资；提高了开采的整体经济效益。

可以降低由最终境界的不确定性所带来的投资风险。

分期之间的过渡时间应根据相邻分期境界的大小及形态、矿体的赋存条件与形态、矿石的品位分布、矿山的采剥生产能力、开采强度等因素综合确定。

总的原则是既要确保矿山生产的连续性、满足选厂对矿石产量与质量的要求，又要避免无为的提前过渡。

当第一分期工作帮推进到B1C1D1时，开始在第二分期境界的上部（A1A2和E1E2）区段进行扩帮过渡。

第一分期的正常开采与第二分期的扩帮过渡分别在不同水平独立作业，二者间留有较陡的工作帮。

如果过渡开始时间选择得当、过渡时期的生产组织得力，第一期正常开采结束时（即工作帮推进到C2F时），在区段A2A1C2B2和E1E2D2F的扩帮工作也恰好结束，从而顺利地过渡到第二分期。

这是最理想的过渡。

有缘学习更多＋谓ｙｇｄ３０７６或关注桃报：奉献教育（店铺）分期过渡中的扩帮通常采用组合台阶开采。

在不同的扩帮区段，可以根据扩帮强度、分期境界边帮间的水平距离和采场形态，灵活安排扩帮工作面，并保持较陡的工作帮坡角。

上图是在扩帮区段分两个组合单元、以组合台阶形式进行扩帮的示意图。

在某些矿山，相邻两个分期境界边帮间的水平距离小，不能在垂直方向上划分多个组合单元，在一个扩帮区段只能安排一个工作面自上而下进行扩帮。

如果扩帮强度不够，可以在一个扩帮区段采用“尾追式”布置两个工作面（左图）。

采矿基本知识绪论1、露天开采：用一定的采掘运输设备在敞露的空间里从地表开始进行开采作业。

地下开采：从地下矿床的矿块里采出矿石的过程。

山坡露天矿：露天开采境界封闭圈以上为山坡露天矿凹陷露天矿：封闭圈以下为凹陷露天矿封闭圈：露天开采上部境界在同一标高上形成的闭合曲线，称为封闭圈。

露天采场：露天开采所形成的采坑、台阶和露天沟道的总和，称为露天采场。

台阶：露天开采时，通常是把矿岩划分成一定厚度的水平分层，自上而下逐层开采，并保持一定的超前关系。

在开采过程中各工作水平空间上呈阶梯状，每个阶梯就是一个台阶。

台阶的命名：通常以开采该台阶的下部平盘的标高表示，故常把台阶叫作xx 水平。

工作台阶：台阶是露天采场基本构成要素之一，进行采剥作业的台阶为工作台阶。

非工作台阶：暂不作业的台阶为非工作台阶。

爆破带：开采时，将工作台阶划分成若干个条带逐条顺次开采，称每一条带为爆破带。

采掘带：挖掘机一次挖掘的宽度为采掘带。

非工作帮：由结束开采工作的台阶平台、坡面和出入沟底组成的露天采场的四周表面称作非工作帮。

底帮：位于矿体下盘一侧的边帮叫做底帮。

顶帮：位于矿体上盘一侧的边帮叫做顶帮。

端帮：位于矿体两端的边帮叫做端帮。

最终边坡角：指露天矿非工作帮最上一个台阶坡顶与最下一个台阶坡底线所作的假想斜面与水平面的夹角，也称最终帮坡角或最终边帮角。

上部最终境界线：最终帮坡角与地面的交线为露天采场的上部最终境界线下部最终境界线：最终帮坡面与露天采场底平面的交线为下部最终境界线或称底部周界剥采比：剥离的岩石量与所采的矿石量之比，即每采一吨矿石所需剥离的岩石量叫做剥采比出人沟：是建立地面与工作水平之间以及各工作水平之间倾斜的运输通路。

开段沟：是在每个水平上为开辟开采工作线面掘进的近似水平的沟道。

3、露天开采所形成的采坑、台阶和露天沟道的总和，称为露天采场。

基本要素：非工作帮、工作帮、最终边坡角、工作帮坡角、上部最终境界线、下部最终境界线。

5、露天开采的基本内容是什么？露天开采通常包括：地面的场地准备、矿床的疏干和防排水、矿山基建及生产工作以及生产结束时地表的恢复利用等内容。

露天采矿方法的特征及其分类【摘要】目前，露天采矿在采掘工业中占有举足轻重的的地位，据统计世界上矿产资源露天开采比重已占三分之二，所以，了解露天采矿方法的特征及其分类，学习国内外先进的采矿技术，利用现代化技术改造传统矿业，必将对我国露天矿产资源的开发产生积极的推动作用，有助于提高我国采矿技术水平，促进采矿业的繁荣发展。

【关键词】露天;采矿;特征;分类近代机械化露天采矿方法主要根据矿体赋存状态、地形地貌条件以及剥离物的堆放的位置和数量等特征加以区分。

各国开采方法分类也不尽相同，以煤矿分类变化形式更具有代表性。

关于露天开采方法提出有多种分类，命名也比较混乱，各国专家对其也有不同的分类与表述，甚至对同一开采工艺不仅开采方法择名不同，而且褒贬不一，以致引起概念上的分歧。

究其原因主要有两点：一是开采方法的划分的依据不同；而是混淆了某些概念的界限。

例如美国露天煤矿较多使用的是条区倒堆开采法、掘坑开采法、移山填谷开采法等；澳大利亚露天煤矿开采方法根据地形条件主要分为条区倒堆开采法、台阶式开采法或梯田式露天开采法；德国露天煤矿主要采用掘坑式露天采矿方法；而金属矿山因其矿体赋存状态及地形地貌条件的特殊性，多采用掘坑开采法。

建筑的石料开采主要采用掘坑开采法等。

由于开采方法的特殊性，有的方法同时具有多种不同开采方法的属性，例如美国1990年出版的《采矿手册》中把水利机械化开采、疏浚开采、溶浸开采均划分为水力开采方法一类；澳大利亚悉尼大学1985年出版的《露天开采先进工艺项目研究报告》中把采矿方法分为坑采法和倒堆法两类。

可见，不同专家从不同角度看问题，得出可结论会有较大的区别。

比如矿山用的挖掘机就可以根据许多特征进行分类，一台挖掘机可能同时具有多种属性，因而可以同有几种不同的类型，露天开采方法也是如此。

现今露天采矿方法以机械化开采为主，绝大多数露天矿首先使用机械设备（如挖掘机）剥离覆盖于矿床之上的土岩，然后采用适宜的运输设备（如重型卡车、带式输送机、轨道车辆等）把剥离物和有用矿物运至指定地点。

暗立井—无直通地面的出口的；垂直巷道：主暗立井，副暗立井；暗立井：不与地面直接相通的垂直巷道暗斜井：没有出口直接通到地面，用来联系上、下两个水平并担负提升任务的斜巷壁式体系采煤法；一般以长壁工作面采煤为主要特征，是目前我国应用最普遍的一种采煤方法采场；在采区内，用来直接大量开采煤炭资源的场所采煤方法—采煤工艺与回采巷道布置及其在时间上、空间上的相互配合。

采煤方法；采煤系统和采煤工艺的综合及其在时间、空间上的相互配合采煤工艺；采煤工作面各工序所用方法、设备及其在时间上、空间上的相互配合采煤工艺—采煤工作面各工序所用方法、设备及其在时间上、空间上的相互配合。

采煤工作面；在采场内进行采煤的煤层暴露面采煤系统采区内的巷道布置系统以及为了正常生产而建立的采区内用于运输、通风等目的的生产系统采煤循环—采煤工作面完成落煤、装煤运煤、支护和处理采空区的周而复始的过程采区上部车场；采区上山与采取上部回风平巷或阶段回风大巷之间一组联络和硐室。

采区式划分；在阶段范围内，沿走向把阶段划分为若干个具有独立生产系统的块段，每一块段称为采区采区下部车场；采区上山与阶段运输大巷联接处的一组巷道和硐室的总称。

采区中部车场；连接上山和中部区段平巷的一组巷道和硐室。

成组整体顺序式：支架分组，每组 2 3 架。

组内联动，整体移架，组间顺序前移。

移架快，质量不易保证，要求顶底板条件好。

垂直或斜交平硐：平硐由煤层顶板进入或由煤层底板进入煤层，平硐将井田沿走向分成两部分，具有双翼井田开拓特点。

存车线；存放车辆的线路带区式划分；在阶段内沿煤层走向划分为若干个具有独立生产系统的带区，带区内又划分成为若干个倾斜分带，每个分带布置一个采煤工作面。

单轮、间隔、多口放煤：放1#、3#、5#、放顶煤，见矸关口，留较大脊背煤；滞后一定距离放2#、4#、6#、放出留下脊背煤中的一个椭球体。

优点：操作简单，容易掌握；放顶效果好，丢煤少，少出矸，放煤快。

适用：广泛采用顶车调车法；当电机车牵引重列车驶入调车线后，停车摘钩，电机车通过调车线道岔，由列车头部转向尾部，推顶列车进入重车线对拉工作面；利用三条区段平巷准备出的两个采煤工作面。

煤矿开采学名词解释（全书整合）⼀、名词解释1、⽯门——与煤层⾛向垂直或斜交的⽔平岩⽯巷道；2、阶段--——在井⽥范围内，沿着煤层的倾斜⽅向，按⼀定标⾼把煤层划分为若⼲个平⾏于⾛向的长条部分，每个长条部分具有独⽴的⽣产系统，称之为阶段；3、⽔平——通常将设有井底车场、阶段运输⼤巷并且担负全阶段运输任务的⽔平，称为开采⽔平，简称⽔平；4、暗⽴井——没有直接通达地⾯出⼝的⽴井，装有提升设备，也有主副暗⽴井之分；5、井⽥开拓——由地表进⼊煤层为开采⽔平服务所进⾏的井巷布置和开掘⼯程称为井⽥开拓；6、井底车场——联结井筒和井下主要运输⼤巷的⼀组巷道和硐室的总称；7、前进式回采——⼯作⾯⾃采区上⼭向采区边界推进，称为前进式回采；8、矿⼭压⼒——由于井下采掘⼯作破坏了岩体中原岩应⼒平衡状态，引起应⼒重新分布，作⽤在采掘空间周围岩体内和作⽤在⽀护物上的⼒称为矿⼭压⼒；9、沿空留巷——在采煤⼯作⾯采过后，将区段平巷⽤专门的⽀护材料进⾏维护，作为下区段的平巷；10、正悬臂——⽀架悬臂的长段在⽴柱的煤壁侧，短段在⽴柱的采空侧；11、及时⽀护——采煤机割煤后，先移⽀架，后移输送机。

这种⽀护⽅式适⽤于顶板中等以下的采煤⼯作⾯。

12、循环进度——采煤⼯作⾯每完成⼀个循环向前推进的距离，是每次落煤的深度和循环落煤次数的乘积；13、放煤步距——是指沿⼯作⾯推进⽅向前后两次放煤的间距。

14、倒台阶采煤法——是指在急斜煤层的阶段或区段内，布置下部超前的台阶形⼯作⾯，并沿⾛向推进的采煤⽅法。

15、井⽥——在矿区内，划归给⼀个矿井开采的那⼀部分煤⽥，称为井⽥。

16、煤⽥——在地质历史发展的过程中，含碳物质沉积形成的基本连续的⼤⾯积含煤地带称为煤⽥17、运输⼤巷——为⽔平或⼀个阶段运输服务的⽔平巷道18、⽣产掘进率——⽣产掘进总进尺／矿井产量，m/万t19、采场——在采区内，⽤来直接⼤量开采煤炭资源的场所，称为采场。

20、采煤⼯艺——采煤⼯作⾯各⼯序所⽤⽅法、设备及其在时间上、空间上的相互配合。
