钢结构的连接和节点构造

单元2 钢结构的连接复习思考题2-1钢结构的连接方式有几种？各有何特点？目前常用哪些方法？答：钢结构的连接方法有焊缝连接、铆钉连接和螺栓连接三种。

焊缝连接：1）优点：构造简单，任何形式的构件都可直接相连；用料经济、不削弱截面；制作加工方便，可实现自动化操作；连接的密闭性好，结构刚度大。

2）缺点：在焊缝附近的热影响区内，钢材的金相组织发生改变，导致局部材质变脆；焊接残余应力和残余变形使受压构件承载力降低；焊接结构对裂纹很敏感，局部裂纹一旦发生，就容易扩展到整体，低温冷脆现象较为突出。

螺栓连接：1）优点：施工工艺简单、安装方便，特别适用于工地安装连接，工地进度和质量易得到保证；且由于装拆方便，适用于需装拆结构的连接和临时性连接。

2）缺点：螺栓连接需制孔，拼装和安装需对孔，增加了工作量，且对制造的精度要求较高；此外，螺栓连接因开孔对截面有一定的削弱，有时在构造上还须增设辅助连接件，故用料增加，构造较繁。

在钢结构工程中，焊缝连接、螺栓连接是最常用的连接方法。

铆钉连接：1）优点：铆钉连接的塑性和韧性较好，传力可靠，质量易于检查。

2）缺点：构造复杂，费钢费工。

2-2对接焊缝的坡口形式主要由什么条件决定？通常用的坡口形式有哪几种？并绘图示意。

答：对接焊缝的坡口形式取决于焊件厚度t 。

常用对接焊缝的坡口形式有以下6种：（a）直边缝（b）单边V形坡口（c）V形坡口（d）U形坡口（e）K形坡口（f）X形坡口2-3对接焊缝在哪种情况下才需要进行抗拉强度计算？答：由于一、二级质量的焊缝与母材强度相等，故只有三级质量的焊缝才需进行抗拉强度验算。

2-4引弧板起什么作用？答：引弧板可消除焊缝的起灭弧处弧坑等缺陷，避免产生应力集中和裂纹。

2-5焊缝的起弧、落弧对焊缝有何影响？对接焊缝和角焊缝计算中如何考虑？ 答：焊缝的起弧、落弧易产生弧坑等缺陷，使焊缝的计算长度减小。

对接焊缝：若未加引弧板，则每条焊缝的引弧及灭弧端各减去t （t 为较薄焊件厚度）后作为焊缝的计算长度。

1、建筑体系
1—1、门式刚架体系1-1-1、基本构件图
1—1-2、说明
力学原理
门式刚架结构以柱、梁组成的横向刚架为主受力结构,刚架为平面受力体系。

为保证纵向稳定,设置柱间支撑和屋面支撑.刚架
刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。

支撑、系杆
刚性支撑采用热轧型钢制作,一般为角钢.柔性支撑为圆钢.系杆为受压圆钢管，与支撑组成受力封闭体系。

屋面檩条、墙梁
一般为C型钢、Z型钢.承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。

1—1—3、门式刚架的基本形式
a.典型门式刚架
b。

带吊车的门式刚架
c。

带局部二层的门式刚架
1—1—4、基本节点a。

柱脚节点
b。

梁、柱节点。

钢结构梁柱节点连接设计摘要:钢结构建筑是工业不断发展的产物。

与传统施工技术相比，钢结构施工技术在应用性能和资源利用方面具有突出的价值。

在当前的建筑施工中，钢结构施工也被高度关注，这是建筑工程发展的一个标志。

随着我国基础设施项目的进展，越来越多的工程建筑开始使用装配式钢结构，在施工中备受关注，逐渐体现出钢结构的优势。

未来，钢结构或将成为中国建筑工程的主要形式。

因此，我们需要加大对梁柱连接的分析，实施合理的施工技术应用，为建筑行业的发展奠定基础。

关键词：钢结构；梁柱节点；连接设计引言钢结构作为一种现代化的建筑形式，在建筑行业得到广泛应用。

它的主要特点是采用工厂预制和现场组装的方式，具有施工效率高、质量可控、成本低等优势。

在钢结构中，梁柱节点连接是整个结构中最重要的组成部分之一，直接影响到结构的力学性能和整体稳定性。

传统的梁柱节点连接方法存在一些问题。

首先，传统的焊接连接或螺栓连接方式难以满足装配式建筑对高效施工的要求。

其次，传统连接方法的刚度和强度无法满足现代建筑结构对抗地震和风荷载的需求。

此外，传统连接方法在连接质量和施工工期方面也存在一定的局限性。

为了克服传统梁柱节点连接方法的局限性，许多研究者提出了不同的优化设计方法。

然而，现有的优化方法在提升节点连接处的力学性能方面效果有限，还需要进一步深入研究和改进。

基于此，文章针对钢结构梁柱节点连接设计展开研究，以供参考。

1、钢结构梁柱节点特征钢结构梁柱节点是钢结构中的重要组成部分，连接着钢梁和钢柱，在整个钢结构中起到了至关重要的作用。

一个优良的节点设计能够保证结构的强度、刚度和稳定性，而较差的节点连接方式则会导致结构失稳、破坏或者变形。

以下是钢结构梁柱节点的特征：1.高强度：钢结构梁柱节点通常要承受较大的载荷，并且要保证稳定性。

因此，在设计时需要考虑节点的强度，选择合适的钢材品种和规格。

2.刚度大：为了保证整个结构的刚度和稳定性，钢结构梁柱节点需要具备较大的刚度，尤其是在受剪力和扭矩作用下。

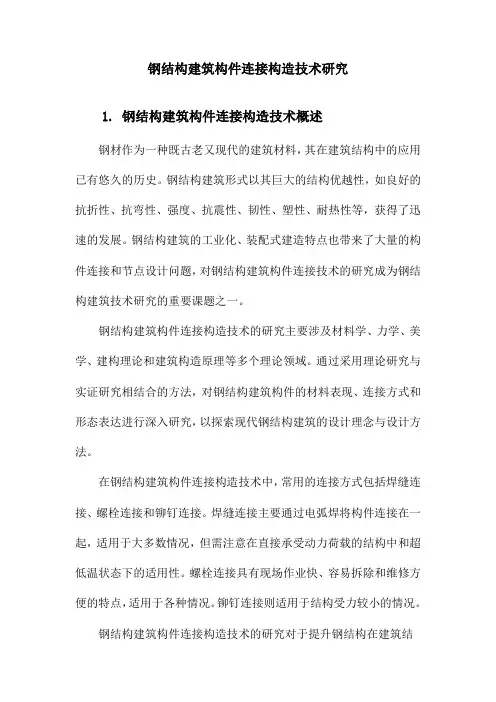

钢结构建筑构件连接构造技术研究1. 钢结构建筑构件连接构造技术概述钢材作为一种既古老又现代的建筑材料，其在建筑结构中的应用已有悠久的历史。

钢结构建筑形式以其巨大的结构优越性，如良好的抗折性、抗弯性、强度、抗震性、韧性、塑性、耐热性等，获得了迅速的发展。

钢结构建筑的工业化、装配式建造特点也带来了大量的构件连接和节点设计问题，对钢结构建筑构件连接技术的研究成为钢结构建筑技术研究的重要课题之一。

钢结构建筑构件连接构造技术的研究主要涉及材料学、力学、美学、建构理论和建筑构造原理等多个理论领域。

通过采用理论研究与实证研究相结合的方法，对钢结构建筑构件的材料表现、连接方式和形态表达进行深入研究，以探索现代钢结构建筑的设计理念与设计方法。

在钢结构建筑构件连接构造技术中，常用的连接方式包括焊缝连接、螺栓连接和铆钉连接。

焊缝连接主要通过电弧焊将构件连接在一起，适用于大多数情况，但需注意在直接承受动力荷载的结构中和超低温状态下的适用性。

螺栓连接具有现场作业快、容易拆除和维修方便的特点，适用于各种情况。

铆钉连接则适用于结构受力较小的情况。

钢结构建筑构件连接构造技术的研究对于提升钢结构在建筑结构中的应用价值具有重要意义。

通过优化连接构造技术，可以提高钢结构建筑的稳定性、安全性和耐久性，同时也能够丰富建筑艺术的表现形式，实现有用性与艺术性的完美结合。

2. 钢结构建筑构件连接的基本概念和分类钢结构建筑的稳定性和可靠性在很大程度上取决于其构件之间的连接方式。

构件连接是钢结构设计中的核心内容，它不仅影响结构的力学性能，还关系到施工的便捷性和经济性。

钢结构构件连接的基本概念涉及连接的类型、功能、设计原则以及施工方法等方面。

在钢结构建筑中，构件连接可以根据其连接方式、受力特点以及使用功能进行分类。

常见的分类方式包括：机械连接：通过螺栓、铆钉或自攻螺钉等机械装置实现构件间的连接。

机械连接具有可拆卸、便于调整和维修的优点，广泛应用于各种钢结构建筑中。

钢结构连接与节点 pdf
钢结构连接与节点是钢结构建筑设计中的重要环节，它直接关系着建筑的安全性与可靠性。

本文将围绕钢结构连接与节点进行讲解，详细介绍其概念、分类、设计原则等相关知识点。

一、概念
钢结构连接与节点是指将钢结构中的零部件通过一种结构化的方式互相连接起来形成整个建筑结构的关键组成部分，它是保证整个建筑物的稳定和安全的重要环节。

二、分类
根据不同的构造形式，钢结构的连接和节点可以分为以下四类：
1、螺栓连接型：采用螺栓连接，在结构中应用最广泛。

2、焊接连接型：采用焊接方式连接，能够提高结构刚度。

3、铆接连接型：采用铆接方式连接，结构美观、承载能力强。

4、插销连接型：插销连接结构，适合一些需要拆卸或更换零部件的结构。

三、设计原则
在进行钢结构连接与节点设计时，需要遵循以下设计原则：
1、安全可靠原则：钢结构连接与节点的设计必须遵循安全可靠原则，不仅要能够满足建筑物的使用要求，还要考虑一些特殊情况下的安全性问题。

2、经济性原则：钢结构连接与节点设计必须考虑经济性原则，能够实现减轻建筑物自重、降低结构材料消耗及费用等。

3、美观性原则：钢结构连接与节点设计需要考虑美观性原则，外形应当流畅美观。

4、易于施工原则：钢结构连接与节点设计必须考虑易于施工原则，以便能够高效完成施工任务，降低施工难度，提升施工质量。

四、结论
总结起来，钢结构连接与节点是保证建筑物稳定和安全的关键组
成部分，其设计应该根据不同的分类和设计原则进行。

只有在设计和
实施严谨的情况下，才能确保建筑物在恶劣的环境下安全稳定地运行。

钢结构梁柱连接节点构造详解梁与柱的连接1.1 梁与柱刚性连接的构造，形式有三种。

（1）梁翼缘、腹板与柱均为全熔透焊接，即全焊接节点；（2）梁翼缘与柱全熔透焊接，梁腹板与柱螺栓连接，即栓焊混合节点；（3）梁翼缘、腹板与柱均为螺栓连接，即全栓接节点；上图为三种梁柱刚性连接节点1.2 梁与柱刚性连接的构造（1）工字形梁与工字形柱或箱形柱刚性连接的细部构造:上图为梁与柱刚性连接细部构造（2）工字形柱和箱形柱通过带悬臂梁段与框架梁连接时，构造措施有两种：a、悬臂梁与梁栓焊混合节点；b、悬臂梁与梁全栓接节点。

上图为柱带悬臂梁段与梁连接梁与柱刚性连接时，按抗震设防的结构，柱在梁翼缘上下各500mm的节点范围内，柱翼缘与柱腹板间或箱形柱壁板间的组合焊缝，应采用全熔透坡口焊缝。

1.3 改进梁与柱刚性连接抗震性能的构造措施对于有抗震性能要求的梁柱刚性连接，在遭遇罕见强烈地震时，应在构造上保证钢梁破坏先于节点破坏，保证梁柱节点的安全，即强柱弱梁、强节点弱构件的设计原则。

（1）骨形连接骨形连接是通过削弱钢梁来保护梁柱节点。

这种骨形连接在日本比较流行。

上图为骨形连接（2）楔形盖板连接在不降低梁的强度和刚度的前提下，通过梁端翼缘加焊楔形盖板，增强梁柱节点上图为几种常见的梁端翼缘加焊楔形盖板做法（３）外连式加劲板连接对于箱型或圆形截面柱与梁刚性连接，除了采用骨形连接、楔形盖板之外，还可采用外连式加劲板连接，节点强度明显大于钢梁强度。

1.4 工字形截面柱在弱轴与主梁刚性连接当工字形截面柱在弱轴方向与主梁刚性连接时，应在主梁翼缘对应位置设置柱水平加劲肋，在梁高范围内设置柱的竖向连接板，其厚度应分别与梁翼缘和腹板厚度相同。

柱水平加劲肋与柱翼缘和腹板均为全熔透坡口焊缝，竖向连接板与柱腹板连接为角焊缝。

主梁与柱的现场连接如图所示。

上图为工字形柱弱轴与主梁刚性连接1.5 梁柱节点域的加强工字形由上下水平加劲肋和柱翼缘所包围的柱腹板简称为节点域。

钢结构建筑的创新连接与节点设计在现代建筑领域中，钢结构建筑因其高强度、轻质化以及灵活性而备受青睐。

而连接与节点设计作为钢结构建筑中至关重要的一环，对于建筑结构的安全性、可靠性以及美观性具有决定性的影响。

本文将探讨钢结构建筑中连接与节点设计的创新及其对整体建筑风格的影响。

一、连接与节点设计的重要性钢结构建筑中的连接与节点设计对于整体结构的稳定性与可持续性至关重要。

良好的连接与节点设计能够确保结构的承载能力，抵御各种外部荷载的影响，同时也能够增加建筑的延性和韧性。

良好的连接与节点设计还可以提高结构的整体刚度和稳定性，降低结构的变形和位移。

这对于高层建筑、大跨度结构和抗震设防建筑来说尤其重要。

通过合理的连接与节点设计，可以减少结构的振动和共振现象，提高结构的抗震性能和适应能力。

良好的连接与节点设计同时也对于建筑的美观性和功能性有着不可忽视的影响。

在钢结构建筑中，连接与节点处的构造往往成为建筑的亮点和焦点，通过创新的设计可以赋予建筑独特的形态和品质。

二、创新连接设计的实践1. 混合连接设计混合连接设计是对传统连接设计的创新和改进，通过多种材料的组合使用来提高连接的承载能力和稳定性。

例如，可以将钢板与混凝土梁相连接，充分发挥钢材和混凝土的优势。

这种设计可以确保连接处的刚性，提高整体结构的强度。

2. 智能化连接设计随着智能化技术的发展，智能化连接设计在钢结构建筑中的应用也越来越广泛。

利用传感器和控制系统，可以实时监测连接处的变形、应力和温度等参数，提前发现潜在的安全隐患并进行预警处理。

这种设计能够大大改善结构的安全性和可靠性。

3. 模块化连接设计模块化连接设计是一种将连接部件标准化并通过预制化方法进行装配的设计方式。

通过模块化连接设计，可以减少现场施工工期和人工成本，并提高工程质量和结构的一致性。

此外，模块化连接设计还能够实现部件的可拆卸和可重复利用，有利于建筑的可持续发展。

三、创新节点设计的实践1. 十字节点设计十字节点设计是一种将多根构件在节点处交叉连接的设计方式。
