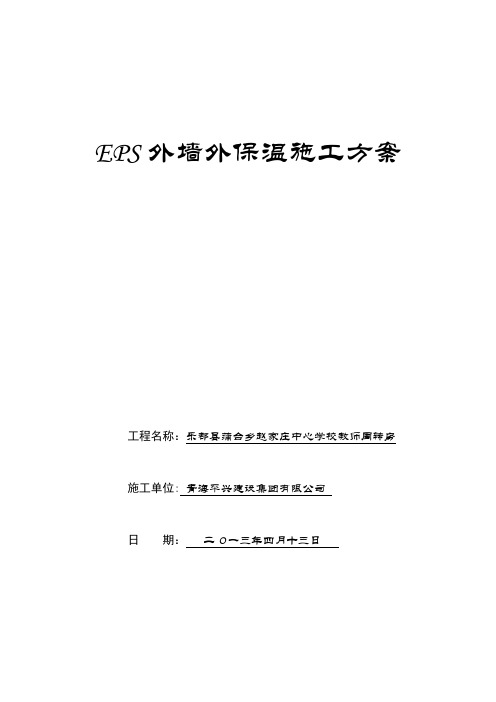

EPS外墙外保温施工方案工程名称：乐都县蒲台乡赵家庄中心学校教师周转房施工单位: 青海平兴建设集团有限公司日期：二O一三年四月十三日外墙保温施工方案审批表注：附施工方案.外墙外保温施工方案一、工程概况1、乐都县蒲台乡赵家庄中心学校教师周转房由青海平兴建设集团有限公司承建，位于乐都县。

2、保温材料:选用80mm厚聚苯板和泡沫玻璃防火隔离带。

3、外墙饰面:外墙涂料。

二、编制依据1、《建筑构造通用图集》88J2—92、《外墙外保温建筑构造(一）》02J121－13、《住宅建筑围护结构节能应用技术规程》J10186—20024、《外墙外保温工程技术规程》JGJ144－20045、《住宅建筑节能工程施工质量验收规程》DGJ08-113-20056、外墙外保温应用技术规程 DBJ14-035-20077、业主提供的设计图纸8、本项目工程设计要求三、编制说明本方案是针对围护部分节能工程的施工，依据上述编制依据的要求和规定编制而成。

围绕本工程的工程特点、技术难点、施工条件等相关技术资料,材料的采购、产品的加工制作、施工前的准备工作、施工工艺等方面进行了较为系统的编制。

四、施工机具配置根据现场实际情况及工程特点、工作环境、施工进度计划,实行动态管理、配备机具如下：五、外墙保温工程施工顺序：基层处理→测量放线→粘贴聚苯板→聚苯板打磨→涂抹面胶浆→铺压耐碱玻纤网格布→涂抹面胶浆→填嵌缝膏→涂面层腻子和涂料→验收.六、外墙保温施工要点1、基层墙体处理清理干净结构墙体基面的油、浮尘、污垢等污染物或其他妨碍粘结的材料，并检验墙面平整度和垂直度。

用2m靠尺检查，最大偏差不大于5mm，超差部分剔凿或用干粉砂浆修补平整2、测量放线(1)、根据建筑物立面设计和外墙外保温技术要求,在墙面弹出外门窗的水平线、垂直控制线及伸缩缝线、装饰线；（2)、在建筑物外墙大角(阴角、阳角）及其它必要处挂垂直基准钢线；每个楼层在适当位置挂水平线，以控制EPS聚苯板的垂直和平整度。

亚奥万和四季5#楼挤塑板防火隔离带施工方案编制：审核：审批：中星联丰幕墙装饰工程有限公司2015年12月一、编制依据1.JG149-2015《膨胀聚苯板薄抹灰外墙保温系统》。

2.公安部建设部文件公通[2009]46号《民用建筑外保温系统及外墙装饰防火暂行规定》。

3.DB11/729-2010北京市地表《外墙外保温工程施工防火安全技术规程》4.GB50411-2014《建筑节能工程施工质量验收规范》二、基本构造示意图如下：剖面图立面图三、施工工艺及方法1．施工流程基层处理→安装托架→粘贴固定岩棉带→抹抗裂砂浆底层铺压加强耐碱网格布→抗裂砂浆面层→真石漆面层2．施工要点防火隔离层带的施工与主体保温系统同步进行，两种保温材料间不留缝隙。

1）基层处理清洁基层墙面的灰尘、异物等。

2）安装托架在需设置防火隔离带的位置，弹好水平线，在需要弹线部位弹好线,托架示意图3）调制聚合物胶浆在干净的塑料桶中将聚合物胶浆与净水按4:1的比例进行混合，并用低速搅拌成稠度适中的胶浆，净置5分钟。

使用前再搅拌一次。

调好的胶浆宜在2小时内用完。

4）铺设保温板A、将岩棉带切割成与防火隔离带相同的宽度的条状。

B、将岩棉带粘结面满涂一层聚合物粘结胶浆，厚度5mm-10mm。

C、将涂好胶浆的岩棉带立即粘贴于墙体上，滑动就位，用2米靠尺压平，保证其平整度和粘贴牢固。

5）铺设加强网，安装锚固件裁剪宽度为700mm的钢丝网，横向铺设在防火隔离带保温材料上，使上下两边均与主体保温材料搭接200mm，每块岩棉板的周边接缝及板中间安装锚栓，并固定好网格布。

锚栓深度为基层内不小于50mm。

锚固件的头部要略低于保温板，锚栓间距300mm。

锚栓安装完毕后，钢丝网与主体部位保温板找平齐。

6）抹面层抗裂砂浆并找平在防火隔离带保温材料上均匀涂抹聚合物抗裂抹面砂浆，将钢丝网全部覆盖，并将搭接至主体保温材料上的钢丝网压入胶浆。

待干燥后进行大面网格布的铺设。

在铺设主体保温材料网格布时，将防火隔离带完整覆盖，并保持面层平整。

挤塑聚苯板薄抹灰外墙外保温系统施工技术方案施工单位：合肥飞龙装饰工程有限公司编制日期：二○一六年八月目录第一章工程概况第二章编制依据第三章外墙保温系统构造第四章施工部署及施工准备第一节施工部署第二节施工准备第五章本工程所采用的系统及组成材料的性能指标第六章作业条件第七章施工工艺流程第八章施工操作要点第九章施工注意事项第十章检查验收第一节主控项目第二节一般项目第十一章确保工程质量管理体系与措施第十二章保证安全生产、文明施工的措施第十三章成品保护第十四章验收挤塑聚苯板薄抹灰外墙外保温系统施工方案一、工程概况工程名称：合肥凯泉电机电泵有限公司生产、研发基地二期；电控柜车间：二层框架结构、标高：14、2米；挤塑聚本板：5公分；总面积：12089平方；柴油泵车间：钢结构一层、辅房三层、标高：11、85米；总面积：11041平方；保温同前；给水设备车间：总面积：13458平方、其它均同柴油泵车间；注：三个单体均为辅房有保温。

施工单位：安徽四建控股集团有限公司；分包单位：合肥飞龙装饰工程有限公司；建设单位：合肥凯泉电机电泵有限公司；监理单位：合肥市建设工程监理有限公司；设计单位：中国联合工程公司。

二、编制依据1、编制依据：<1>: 本合同相关设计图纸及变更意见<2>：国家及安徽省颁发的有关建设工程的法律、法规、施工规程、规定及标准；<3>：建筑业推广应用的新技术、新设备、新工艺、新材料；<4>：安徽省施工现场文明施工管理办法；<5>：公司内部的项目管理文件及标准；2、引用的国家及地方规范标准：<1>：《混凝土结构工程施工质量验收规范》GB50204-2011<2>：《砌体工程施工质量验收规范》GB50203-2011<3>：《建筑装饰装修工程施工质量验收规范》GB50210-2011<4>：《建筑工程施工质量验收统一标准》GB50300-2013<5>：《建筑节能工程施工质量验收规范》GB50411-2007<6>：《外墙保温工程技术规程》JGJ144-2004<7>：《膨胀聚苯板薄抹灰外墙外保温系统》JG149-2003<8>：《外墙外保温构造图集》10J121<9>：《外墙外保温系统构造图集（四）---挤塑板外墙外保温系统》皖2006J118<10>：安徽省地方标准DB34/T1278-20103、施工中除了遵守本规程外，还应符合国家和其他现行相关的有关规范、规程、标准的规定。

外墙防火隔离带方案外墙岩棉隔离带方案2010年7月26日1．防火隔离带设置依据：《民用建筑外保温系统及外墙装饰防火暂行规定》居住建筑防火隔离带的设置数量非幕墙式其他民用建筑防火隔离带的设置数量根据项目建筑的特征，除了使用B1级的EPS板之外，幕墙区域还应每层设置一道岩棉防火隔离带。

所用岩棉防火隔离带由宽度至少为300mm，熔点高于1000C的岩棉条组成。

设置防火隔离带时，过梁下沿与防火隔离带下沿之间的最大距离不得超过0.5m。

且岩棉条需要满粘，每个岩棉条相邻锚栓间距不得超过60cm。

2．系统组成材料说明：岩棉颜色：黄褐色存放：放置于干燥处，避免受潮以及日晒，矿岩棉板应采用防水防潮的塑料薄膜袋包装，并在密封后用打包带捆扎。

产品描述：以工业矿渣、天然岩石为主要原料，经高温熔融、离心喷吹制成的的一种无机质纤维，在掺入一定比例的粘结剂和添加剂后压制并裁割而成的憎水型保温板材。

产品技术参数：保温粘结抹面胶浆净重：25公斤颜色：灰色存放：置于木托盘上，放置于干燥处应用范围本产品适用于保温系统中保温材料的粘贴。

其主要功能是将岩棉板固定在基层上（诸如砼，水泥以及砖基层上，但不适合金属，木头和石膏板基层）另一个主要功能是将网格布粘贴在岩棉板上，保护岩棉板固定网格布并为装饰面层提供界面。

产品描述单组分聚合物改性干粉砂浆，粘贴岩棉板专用胶粘剂产品技术参数拉伸粘结原强度，与混凝土板≥0.25MPa拉伸粘结耐水强度，与混凝土板，干燥2h≥0.08MPa拉伸粘结耐水强度，与混凝土板，干燥7d≥0.25MPa拉伸粘结原强度，与岩棉板岩棉板破坏拉伸粘结耐水强度，与岩棉板，干燥2h岩棉板破坏拉伸粘结耐水强度，与岩棉板，干燥7d岩棉板破坏伟伯保温用锚栓包装：200个存放：置于木托盘上，放置于干燥处应用范围设计需要辅助固定的外墙外保温系统专用锚栓产品描述可适用在混凝土、实心砖、实心灰砂砖、轻质混凝土实心砌块、多孔砖、多孔灰砂砖以及加气混凝土等基层中，用于锚固岩棉保温板。

【关键字】施工保温板防火隔离带施工方案1．岩棉防火隔离带的构造：防火隔离带的设计应当满足公安部、住房和城乡建设部于日印发的公通字[2009]46号文，即《民用建筑外保温系统及外墙装饰防火暂行规定》的要求。

防火隔离带应沿楼板位置连续通长设置，宽度300mm。

本方案防火隔离带是采用专用岩棉板为保温材料，采取粘接剂粘贴+机械锚固件固定的粘钉方式将岩棉板固定在墙体的外表面上，并以抹面砂浆为保护层，以耐碱玻纤网格布为增强层，并配以不同饰面层的薄抹灰外墙外保温作法。

2．基本构造示意图如下：3．机械锚固件：由于岩棉防火隔离带宽度不大，因此可只在板边布置机械固定件，具体可参照下图。

注意图中大面保温板上机械固定件未标出，应当参照对应的施工方案要求进行施工。

机械锚固件压盘位置：锚固件压盘压住岩棉板。

机械锚固件类型：应当采用螺钉拧入式，而不是敲击式，因为敲击式很容易导致防火隔离带保温材料损坏。

图：岩棉板板防火隔离带机械固定件布置示意图（注：大面保温板上机械固定件未标出）4.施工要点4.1 施工流程图施工准备、材料准备放线拉基准线配胶粘剂粘贴岩棉板，并用保温板条将缝隙嵌紧安装锚固件配抹面砂浆增强部位抹下层抹面砂浆，> 600mm宽铺设附加增强网格布，600mm宽大面抹抹面砂浆，盖住上述网格布铺设网格布大面抹面层抹面砂浆，盖住网格布随大面一起进行外饰面作业验收4.2 施工准备、气候条件、放线、拉基准线、配制胶粘剂：按照对应本项目的《陶氏化学XPS薄抹灰外墙外保温系统施工方案》。

4.3 岩棉板可用美工刀切割，但切割时要控制好尺寸精度，确保拼缝严实，再上墙安装。

4.4a 粘贴岩棉板1）粘贴方式：岩棉板的粘结方式可采用条粘法。

2）粘贴面积：公安部46号文要求防火隔离带与墙面应进行全面积粘贴。

3）岩棉板的排列：排板按水平顺序进行，与其它保温板上下错缝粘贴，阴阳角处做错茬处理。

图：岩棉板防火隔离带粘贴完毕4.5 安装锚固件、配制抹面砂浆、抹下层抹面砂浆、铺设网格布、抹面层抹面砂浆和其它事项：按照对应本项目的《陶氏化学EPS薄抹灰外墙外保温系统施工方案》。

外墙保温防火隔离带做法随着人们对建筑保温性能的要求越来越高，外墙保温隔热技术得到了广泛应用。

而在外墙保温施工中，防火隔离带的使用是非常重要的一环。

本文将介绍外墙保温防火隔离带的做法及其作用。

外墙保温防火隔离带是一种专门用于保护外墙保温材料的防火隔离材料，其主要作用是在外墙保温施工中阻止火势蔓延，保障建筑的安全。

下面将详细介绍外墙保温防火隔离带的做法。

选择合适的防火隔离带材料。

常见的防火隔离带材料有矿棉、岩棉、硅酸盐等，可根据具体需要选择合适的材料。

在选择材料时，要考虑其耐火性能、导热系数以及施工方便性等因素。

确定防火隔离带的位置。

一般来说，防火隔离带应设置在外墙保温材料与易燃物之间，以起到隔离火源的作用。

具体的位置可以根据施工图纸、设计要求及相关规范进行确定。

然后，进行防火隔离带的施工。

首先，要将外墙保温材料与防火隔离带材料进行粘结固定，确保其牢固可靠。

接着，根据需要，可在防火隔离带的表面进行涂刷处理，以增强其耐火性能。

最后，要对施工质量进行检查，确保防火隔离带的安装效果达到设计要求。

在实际施工中，还需注意以下几点。

首先，要注意防火隔离带与外墙保温材料的施工接缝处理，确保其紧密无缝。

其次，要合理安排施工顺序，避免防火隔离带受到其他施工工序的影响。

此外，还要定期检查防火隔离带的使用情况，及时进行维护和更换。

外墙保温防火隔离带的使用具有以下几个优点。

首先，可以有效隔离火源，降低火灾风险。

其次，可以提高外墙保温系统的耐火性能，增强建筑的整体安全性。

此外，防火隔离带还可以提供一定的隔热性能，进一步提高建筑的节能性能。

外墙保温防火隔离带在外墙保温施工中起到了非常重要的作用。

通过选择合适的材料，并严格按照要求进行施工，可以有效提高建筑的安全性和保温性能。

因此，在外墙保温工程中，必须重视防火隔离带的使用，并确保其施工质量达到标准要求。

这样才能为人们提供一个安全、舒适的居住环境。

外墙外保温系统防火隔离带施工方案XXXXXX公司一、编制依据1、JG 149-2003《膨胀聚苯板薄抹灰外墙外保温系统》2、公安部建设部文件公通字[2009]46号《民用建筑外保温系统及外墙装饰防火暂行规定》3、北京市地标《民用建筑外墙保温防火设计规程》（讨论稿）4、GB50411-2007《建筑节能工程施工质量验收规范》二、防火隔离带的设置1、非幕墙建筑保温材料的防护层应采用不燃或难燃材料，防护层应将保温材料完全覆盖，首层的防护层厚度不应小于6mm，其他层不应小于3mm。

2、幕墙建筑保温材料的防护层应采用不燃材料，防护层应将保温材料完全覆盖，防护层厚度不应小于3mm。

3、防火隔离带应沿楼板位置设置，宽度不小于300mm。

宜设置在窗口上方200-400mm处，并沿水平方向通长、交圈设置。

4、防火隔离带的保温材料与基层的粘结方式采用满粘法。

三、防火隔离带的构造防火隔离带构造示意图四、施工要点防火隔离带的施工与主体保温系统同步进行，两种保温材料间不留缝隙。

1、基层处理清洁基层墙面的灰尘、异物等。

2、弹线在需设置防火隔离带的位置，弹好水平线，在需要弹线部位弹好线。

3、调制聚合物胶浆在干净的塑料桶中将聚合物胶浆与净水按4：1的比例进行混合，并用低速搅拌器搅拌成稠度适中的胶浆，净置5分钟。

使用前再搅拌一次。

调好的胶浆宜在2小时内用完。

4、铺设保温板4．1 将岩棉板切割成与防火隔离带相同的宽度的条状。

4．2 将岩棉板粘结面满涂一层聚合物粘结胶浆，厚度5mm-10mm。

4．3 将涂好胶浆的岩棉板立即粘贴于墙体上，滑动就位，用2米靠尺压平，保证其平整度和粘贴牢固。

5、打磨、修整打磨防火隔离带上下两侧各200mm宽范围的主体部分保温板，使保温板面低于主体其它部位保温板3-5mm。

6、铺设加强网，安装锚固件裁剪宽度大于防火隔离带宽度400mm的钢丝网，横向铺设在防火隔离带保温材料上，使上下两边均与主体保温材料搭接200mm，每块岩棉板的周边接缝及板中间安装锚栓，并固定好网格布。

防火隔离带施工方案一、背景介绍随着城市建设的不断发展，人们对建筑安全性的要求也越来越高。

防火隔离带作为一项重要的被动防火措施，具有很高的安全性能，起到了关键的作用。

本文将介绍防火隔离带的施工方案，包括施工过程、关键点注意事项等内容。

二、施工前准备工作1. 设计方案：在施工前，需进行详尽的设计方案制定，并确保设计方案符合国家相关建筑安全规范。

2. 材料准备：选择符合国家相关建筑安全规范的防火材料，如耐火砖、耐火涂料等，并确保其质量可靠，具有良好的防火性能。

3. 施工人员培训：确保施工人员具备相关的安全意识和技术能力，对施工过程有清晰的理解和把握。

三、施工过程1. 清理施工区域：在施工前，需要对施工区域进行彻底的清理，确保没有杂物、灰尘等对施工造成不利影响的物质存在。

2. 基层处理：针对不同类型的建筑物，采用适合的基层处理方法，如刷涂耐火涂料等，确保防火隔离带牢固粘附在建筑物结构上。

3. 隔离带安装：依照设计方案，按照防火隔离带的要求进行安装，确保其覆盖面积和粘接部位的牢固性。

在安装过程中，需使用专业的工具和设备，确保施工质量。

4. 填缝处理：在防火隔离带施工完成后，对其与建筑物之间的缝隙进行填缝处理，确保防火隔离带的闭合性，防止火势蔓延。

5. 表面处理：在防火隔离带的安装完成后，对其表面进行涂饰处理，以提高其外观的美观性，并保护防火隔离带的耐用性。

四、关键点注意事项1. 施工过程中，应确保施工人员穿着符合防火要求的防护服和防护手套，避免烫伤和其他安全事故的发生。

2. 对施工过程中使用的工具和设备，应进行定期维护和检查，确保其正常工作，并保持其良好的使用效果。

3. 注意防火隔离带的材料存放，避免受潮、破损等情况影响其防火性能。

4. 按照设计方案，严格控制施工进度，确保施工质量，并尽量避免因施工原因导致工期延误。

5. 完工后进行验收环节，确保防火隔离带施工的质量符合相关标准和规范，满足建筑安全要求。

五、施工安全措施1. 严禁吸烟、明火施工，确保施工现场的安全性。

防火隔离带的施工方案1. 引言防火隔离带是建筑工程中常用的一种防火装置，它可以有效地将火势隔离，减小火灾对建筑物的损害。

本文将介绍防火隔离带的施工方案，包括材料准备、施工步骤以及施工注意事项等内容。

2. 材料准备在施工防火隔离带之前，需要准备以下材料：•防火隔离带：防火隔离带根据要求选择合适的型号和尺寸。

•密封剂：常用的密封剂有硅酮密封剂、丙烯酸密封胶等。

•钢板：用于支撑和固定防火隔离带。

•打孔机：用于在建筑构件上打孔。

•打孔模板：确保打孔位置准确。

•粉笔或标签：用于标记打孔位置。

•打孔钢钉：用于固定防火隔离带。

3. 施工步骤3.1 清理工作在施工之前，需要清理施工区域，确保施工地面和建筑构件的表面清洁。

清除积灰和杂物，以免影响施工质量。

3.2 确定施工位置根据设计图纸和防火设计要求，确定防火隔离带的施工位置。

使用粉笔或标签进行标记，以帮助施工过程中的定位。

3.3 打孔根据标记的位置，使用打孔机和打孔模板在建筑构件上打孔。

确保打孔位置准确无误，并将打孔位置标记清晰明确。

3.4 安装防火隔离带将已确定尺寸的防火隔离带放置在打好孔的建筑构件上，确保防火隔离带紧贴构件表面。

用打孔钢钉固定防火隔离带，保证其牢固可靠。

3.5 密封处理使用密封剂对防火隔离带与建筑构件的接缝进行密封处理。

选择合适的密封剂，并确保其完全填充接缝，以达到良好的密封效果。

3.6 检查和保养完成施工后，进行检查和保养工作。

检查防火隔离带的安装是否符合要求，确保其完好无损。

定期进行维护和清洁工作，延长防火隔离带的使用寿命。

4. 施工注意事项•施工前要认真研读施工手册和设计图纸，明确施工要求和步骤。

•施工现场要保持整洁，安全出入口畅通，做好施工现场的安全管理工作。

•在施工过程中，要注意施工工艺和操作规范，确保施工质量。

•施工人员要佩戴必要的劳动防护用品，特别是在使用打孔机进行施工时，要戴上防护眼镜和手套，以免发生意外伤害。

•施工人员要互相配合，进行有效的沟通和协调，确保施工进度和质量。

施工组织方案一、工程概况南洋国际工程位于徐州铜山新区北京北路同长江东路路口，由上海耀河总承包，外墙保温系统采用30厚和40厚XPS挤塑聚苯乙烯板外墙外保温系统，外墙面采用涂料面。

二、工程目标1、质量目标：验收合格率100%。

2、安全生产：无伤亡事故。

3、文明施工：按江苏省工地文明施工标准。

三、施工准备工作计划1、技术准备（1）熟悉图纸（2）收集定型、图集，有关文件资料（3）编制并确定施工方案（4）确定施工进度计划、落实施工人员做好技术交底。

（5）保证资料：粘结砂浆、抹面砂浆的合格证与检验报告，网格布合格证与检验报告，XPS挤塑式聚苯板检验报告与合格证，安全生产及施工资质。

2、材料运送准备（1）材料计划：根据工程材料预算，组织使用材料的采购与进场，材料的规格型号及性能指标参见施工方案中主要材料的基本性能要求和现场技术交底等。

（2）根据材料进场计划，向总包方审报各类合格证，配合进场复检。

（3）准备相应的施工器具。

3、施工现场准备（1）做好设计技术交底，明确施工范围，工作界面保温材料的规格。

（2）由总包方提供其准点线，以及完成面要求。

（3）协同总包、监理检查粉刷完成面，门窗安装情况，预埋件是否完成，并签署作业交接单。

（4）与总包方协商确定我分项工程所用宿舍、食堂、材料堆放现场等。

（5）明确施工现场水源、电源位置。

南洋国际工程外墙保温安装项目部施工方案(XPS挤塑式聚苯板保温系统)1编制原则本工程施工组织设计是根据JGJ144-2004《外墙外保温系统工程技术规程》、JG149-2003《膨胀聚苯板薄抹灰外墙外保温系统》、06J123《墙体节能建筑构造》等编制而成。

本施工方案设计编制参考资料：（1）设计文件及施工图；（2）招标方提供的招标文件中技术规格等；（3）现行的国家和徐州市各类施工验收规范、规程和质量评定标准；（4）现行的国家和徐州市关于建设施工安全技术法规和安全技术措施；2（XPS）外墙外保温系统构成在建筑物墙面质量能够满足外保温施工的情况下,（XPS）外墙外保温系统采用粘结、锚固二者相结合的形式固定保温板。
