变电站备用电源自动投入装置的运行维护探讨

浅析变电站备自投装置的应用及调试摘要：文章依据目前电网运行特点，分析了备自投装置的工作原理，备自投装置的优点，备自投装置二次接线的重要性，以及备自投在电网运行中所起到的作用。

从现场施工调试的角度分析了备自投装置调试的具体实施方法和存在的问题。

关键词：备自投；方式；逻辑；调试0引言备自投装置全称为备用电源自动投入系统，当工作电源故障或其它原因断开后，能自动、迅速地将备用电源投入工作或将用户切换到备用电源上去，而使用户不致于被停电的一种安全自动装置。

备自投对提高多电源供电负荷的供电可靠性，保证连续供电有重要作用。

备自投装置是备自投系统的核心部分。

备自投装置有电磁式、机电式的，现在微机型的应用比较普遍。

备自投在不同的电压等级如110kV、35kV、10kV、0.4kV系统的供配电回路都可使用。

尽管不同厂家不同品牌的微机备自投装置的型号和外形不同，但其功能和原理大体相同。

目前电网要求凡具备环网供电条件，可能因系统运行需要而采取解环等措施的变电站，应设计和配置备自投装置；对新建、扩建的变电站，应对其配置备自投装置的必要性进行研究，并根据需要同步建设；一次网架结构发生变化时，应对相关变电站备自投功能、配置的适应性进行分析研究，必要时进行调整、改造。

本文主要讨论变电站备自投的应用和调试。

备自投装置用于变电站有备用电源的情形，在主电源因故障断开后，自动迅速的投入备用电源恢复供电，以提高供电可靠性。

备用投装置按照动作对象划分，分为母联（分段、桥）备自投，线路备自投和主变备自投等。

本文主要介绍进线备自投（进线备投）和分段备自投（母联备投）两种方式，所谓进线备投指进线主电源工作，备用电源不工作；母联备投指主备电源一起分列运行互为备用。

1备自投装置通用逻辑条件备用电源备自投的工作过程首先是判断是否满足工作条件（主备电源是否正常工作，断路器位置正常及无备自投闭锁条件），满足条件后经设定时间充电完毕。

当主电源因故障失电导致母线失压，装置自动检查相关备自投投入条件，满足则先跳开失电侧断路器，后则合上备用电源侧断路器。

110kV变电站备自投运行方式分析摘要：随着国家经济的飞速发展、科学技术的不断提高以及居民用电需求的不断增长，用户对供电质量和供电可靠性的要求日益提高，备用电源自动投入是保证配电系统连续可靠供电的重要措施。

因此，备自投已成为中低压系统变电站自动化的最基本功能之一。

备用电源自动投入装置(简称AAT)就是当主供电源因故障被断开后，能自动、迅速地将备用电源或备用设备投入工作，使原来的工作电源、被断开的用户能迅速恢复供电的一种自动控制装置。

采用ATT可提高供电可靠性、简化继电保护、限制短路电流并提高母线残压。

关键词：110kV；变电站；备自投运行方式1 备自投方式及基本要求1.1 备用电源自投的方式备自投主要用于中、低压配电系统中。

根据备用电源的不同，备自投主要有以下两种方式：1、母联断路器自动投入：如图1，金海变#1主变、#2主变同时运行，母联710开关断开，#1主变与#2主变互为备用电源，此方案也称为“暗备用”接线方案；2、进线备用电源自动投入：金海变兴金853开关和振金743开关只有一个在分位，另一个在合位，因此当母线失压，备用线路有压，并且兴金853线(振金743线)无电流时，即跳开兴金853开关(振金743开关)，合上振金743开关(兴金853开关)，此方案也称为“明备用”接线方案。

图1 110KV金海变正常运行方式1.2 备自投的基本要求备自投工作时有以下几点基本要求：1、主供电源确实断开后，备用电源才允许投入；2、备自投只允许动作一次；3、手动跳开主供电源时，应闭锁备自投；4、工作母线失压时还必须检查工作电源无流，才能启动备自投，以防TV二次三相断线造成误动。

2 110kV智能变电站备自投组网方式备用电源自动投入(备自投)装置在提高供电可靠性和保证供电连续性方面具有重要作用。

目前，110kV智能变电站为单母分段、内桥接线方式都配置了110kV备自投装置。

下面以重庆电网110kV土场变电站为例分析备自投组网方式。

备用电源自动投入在变电站的应用及其调试技术一、概述国家于近期发布了《电力安全事故应急处置和调查处理条例》（中华人民共和国国务院令第599号）及《生产安全事故报告和调查处理条例》（中华人民共和国国务院令第493号），对电网可靠供电提出了更高的要求，对于县级电网减供负荷达50%以上的认定为一般事故，而如今电网中存在大量的变电站由于各种原因不能实现双回供电，比如由于会造成电磁环网而只能一回供电一回备用的110kv变电站，再如因并列运行将造成短路电流过大的主变低压侧母线分段开关而采取了分段运行方式等，都将因一路电源消失而造成大面积停电，电力系统为保证向用户连续可靠供电，必须采取有效措施，尽量缩小其影响，保证电力系统安全可靠供电，因此电力系统安全自动装置得到了广泛的应用，而备用电源自动投入装置（简称“备自投”）正是这些应用的重要体现。

二、备自投技术在变电站的应用一般而言，对于供电可靠性要求较高的重要用户必须具备两个或多个供电电源，但是为了减少短路容量、合理分布潮流和避免电磁环网，提高电网运行的可靠性，在不允许并联运行时，采取由一个供电电源作为工作电源，其余电源作为备用的方式（可分为明备用和暗备用）。

正常运行时，用户由工作电源供电，当工作电源由于某种原因（正常的操作闭锁除外）跳闸后，应主动而快速地切换到备用电源上，使用户重新获得工作电源。

能实现此种功能的装置，称为备用电源自动投入装置，简称备自投。

由于备自投装置接线相对简单、经济、成功率较高，能够较好地实现对用户的相对连续供电（会间断几秒钟，依据运行方式、由定值整定），备自投在变电站的110kv及以下系统中得到了广泛的应用。

但目前存在许多变电站无备自投装置、有安装未调试或已调试未投入现象，如我局南林变、童游变等，现在正在完善中。

三、备自投调试技术由于变电站运行方式及备自投装置本身的特殊性，相对于其它装置的调试，备自投装置的调试需要注意更多的环节。

如：下图1所示，两台主变分列运行，一台主变分别带一段母线运行，母分开关热备用。

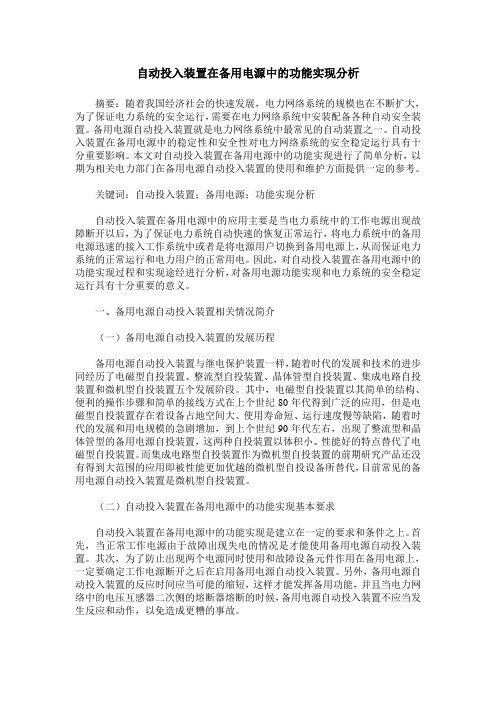

自动投入装置在备用电源中的功能实现分析摘要：随着我国经济社会的快速发展，电力网络系统的规模也在不断扩大，为了保证电力系统的安全运行，需要在电力网络系统中安装配备各种自动安全装置。

备用电源自动投入装置就是电力网络系统中最常见的自动装置之一。

自动投入装置在备用电源中的稳定性和安全性对电力网络系统的安全稳定运行具有十分重要影响。

本文对自动投入装置在备用电源中的功能实现进行了简单分析，以期为相关电力部门在备用电源自动投入装置的使用和维护方面提供一定的参考。

关键词：自动投入装置；备用电源；功能实现分析自动投入装置在备用电源中的应用主要是当电力系统中的工作电源出现故障断开以后，为了保证电力系统自动快速的恢复正常运行，将电力系统中的备用电源迅速的接入工作系统中或者是将电源用户切换到备用电源上，从而保证电力系统的正常运行和电力用户的正常用电。

因此，对自动投入装置在备用电源中的功能实现过程和实现途经进行分析，对备用电源功能实现和电力系统的安全稳定运行具有十分重要的意义。

一、备用电源自动投入装置相关情况简介（一）备用电源自动投入装置的发展历程备用电源自动投入装置与继电保护装置一样，随着时代的发展和技术的进步同经历了电磁型自投装置、整流型自投装置、晶体管型自投装置、集成电路自投装置和微机型自投装置五个发展阶段。

其中，电磁型自投装置以其简单的结构、便利的操作步骤和简单的接线方式在上个世纪80年代得到广泛的应用，但是电磁型自投装置存在着设备占地空间大、使用寿命短、运行速度慢等缺陷，随着时代的发展和用电规模的急剧增加，到上个世纪90年代左右，出现了整流型和晶体管型的备用电源自投装置，这两种自投装置以体积小、性能好的特点替代了电磁型自投装置。

而集成电路型自投装置作为微机型自投装置的前期研究产品还没有得到大范围的应用即被性能更加优越的微机型自投设备所替代，目前常见的备用电源自动投入装置是微机型自投装置。

（二）自动投入装置在备用电源中的功能实现基本要求自动投入装置在备用电源中的功能实现是建立在一定的要求和条件之上。

变电站所用备自投装置及回路的分析与改进一、背景站用电是指供给变电站主变冷却系统，断路器储能电源，开关、刀闸端子箱、机构箱加热器电源，直流系统充电装置电源、检修照明电源以及变电站生产生活等用电。

随着变电站内电力设备的逐渐增多，对站用电源的可靠性要求也越来越高，尤其对于重要的枢纽变电站，站用电源是否正常工作直接关系到站内设备的运行。

目前对于110kV变电站的10kV母线基本上都是采用单母线分段接线方式，由于电网规模的不断扩大，110kV侧的三相短路电流也随之加大，导致目前10kV系统都只能采用分列运行，而所用变一般都是分别接于两段10kV母线上，因此就存在两台所用变间的互相切换问题。

过去基本上是采用手动操作进行两电源间的切换，这样就会延长停电时间，有时还会造成带电拉合开关，而且目前绝大部分的110kV变电站已实现无人值守。

使站用电一次侧接于不同的电源上其容量能满足站用电负载要求并具有“备自投”功能是保证站用电系统安全可靠供电的前提。

所用变低压侧备自投装置能确保任一路站用电源故障时给变电站内的交直流系统用电提供安全保障，因此对电力系统的安全可靠运行具有重要意义。

二、备自投装置工作原理（一）基本结构备自投装置是供电网络系统自动装置与继电保护装置相结合，是一种对供电网络提供不间断供电的经济而又有效的技术措施。

当工作电源因故障或其他原因消失后，备自投能够将备用电源或其他正常工作电源自动、迅速地投入工作，并断开工作电源。

备自投运行分为全自动、半自动及退出三种模式。

全自动模式要求自动备投和自动恢复，半自动模式仅要求自动备投不要求自动恢复，退出模式时切除备自投功能，逻辑框图如下所示。

（二）运行要求根据《电力装置的继电保护和自动装置设计规范》（GB50062-92）规定，对备自投装置的基本要求如下：①工作电源不论因何种原因失电时（如工作电源故障或被误断开等），备自投均应动作。

②应保证在工作电源断开后，备用电源才能投入。

备用电源自动投入装置的工作原理浅析摘要］文章分析备用电源自动投入装置的工作原理，为排涝泵站供电连续性问题提供解决方案。

［关键词］排涝泵站；停电；接线方式；备自投梧州市是广西东部的中心城市，位于珠江流域西江水系的浔江、桂江及西江三江汇合口处，由于市区的地势比江河的洪水水位低，所以每逢汛期，雨季，城区就会受到外洪内涝的威胁。

为了保障人民生命财产安全，减少洪涝灾害造成的损失，梧州市在城区相继建成了12多公里的防洪堤和8个排涝泵站，在防洪排涝方面发挥了极大的作用，有效地促进了地方经济的发展。

但排涝泵站作为一级用电负荷，在实际运行中却遇到这样的问题，那就是雷暴雨导致泵站主供电源停电时，我们通过人工操作将泵站切换到备用电源供电最少需要20分钟左右的时间，这对分秒必争的抗洪抢险来说，是很不利的。

如何保证排涝泵站供电的连续性，维持排水系统的安全运行，是我们必须面对的问题。

一、备用电源自动投入装置的工作原理在电力系统中，有一种安全自动装置，由于结构简单、投资少，可靠性高，能保证用户不间断供电而被广泛应用，这种装置称之为备用电源自动投入装置，简称bzt装置，如果将它应用到我们的排涝泵站，就能很好地解决排涝泵站供电连续性的问题。

下面通过对备用电源自动投入装置工作原理的分析来说明它是如何解决供电连续性的问题。

备用电源备动投入装置（bzt）是电力安全自动装置的一种，作用是当正常供电的线路发生故障而停电时，能自动而迅速地将备用电源投入工作或将负荷切换到备用电源上去，从而保证用户的连续供电。

如图1所示的接线方式为桥形接线，正常的运行方式是：dl1、dl2在合位，dl3在分位，进线1通过dl1向10kv ⅰ段母线供电，进线2通过dl2向10kv ⅱ段母线供电，桥开关dl3作为备自投开关。

其动作逻辑为：当进线1因故障失电，备自装置判断出10kv ⅰ段母线失压，进线1无电流，10kv ⅱ段母线有电压，动作跳开dl1开关，合上dl3开关，确保了两段母线不失压。
