电能表规格及脉冲常数

1、产品概述DDZY111C-Z型单相本地费控智能电能表（以下简称电能表）是采用国际上性能优良的单片微处理器和稳定可靠的外围电路，吸收消化国内外同类产品软件功能优点，配以稳定可靠的电子专用计量电路以及IC卡技术，采用先进的SMT工艺，经精心优化设计而成的新一代智能式电能表。

该电能表主要遵循GB/T 17215.301-2007《多功能电能表特殊要求》、GB/T 15284-2002《多费率电能表特殊要求》、DL/T 614—2007《多功能电能表》、DL/T 645—2007《多功能电能表通信协议》、Q/GDW 355—2009《单相智能电能表型式规范》、Q/GDW 354—2009《智能电能表功能规范》、Q/GDW 364—2009《单相智能电能表技术规范》等相关标准要求。

2、规格及技术参数2.1．电气参数准确度等级：2级额定频率：50Hz±5%额定电压：220V电流：1.5（6）A 、5（60）A、10（100）A脉冲常数：1200imp/kWh、12000imp/kWh、800imp/kWh电压回路功耗：非通信状态下不大于1.5W、10V A；在通信状态下不大于3W、12V A电流回路功耗：在基本电流、参比温度和参比频率下，电能表电流线路的视在功率消耗不大于1V A。

2.2．环境条件参比温度：23℃标准工作温度：-25～+60℃极限工作温度：-40℃～70℃存储和运输温度：-40℃～70℃相对湿度：≤95%大气压力：63kPa～106.0kPa（海拔4000m及以下）3.功能3.1. 电能计量具有正向、反向有功电能量和四象限无功电能量计量功能，并可以据此设置组合有功和组合无功电能量；具有分时计量功能；有功、无功电能量对尖、峰、平、谷等各时段电能量及总电能量分别进行累计。

3.2. 时钟功能电路采用采用具有温度补偿功能的内置硬件时钟电路，具有日历、计时、闰年自动转换功能。

3.3. 费率和时段功能支持尖、峰、平、谷四个费率。

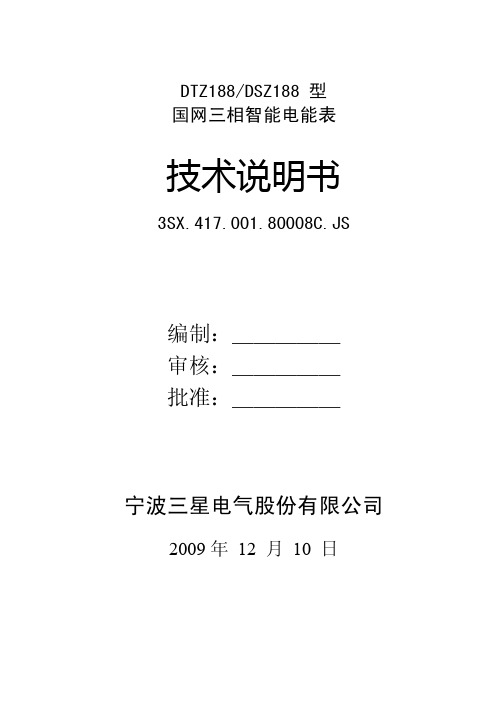

DTZ188/DSZ188 型 国网三相智能电能表
技术说明书
01.80008C.JS
编制：＿＿＿＿＿ 审核：＿＿＿＿＿ 批准：＿＿＿＿＿
宁波三星电气股份有限公司
2009 年 12 月 10 日
目
录
一、产品简介................................................................................................................................................................... 1 1.1 概述..........................................................................................................................................................................1 1.2 工作原理.................................................................................................................................................................1 1.3 技术指标..................................................................................................................................................................2 二、外形说明及安装.......................................................................................................................................................4 2.1 外形图.....................................................................................................................................................................4 2.2 液晶显示屏内容.....................................................................................................................................................5 2.3 电表的安装及接线..................................................................................................................................................6 三、基本功能................................................................................................................................................................. 13 3.1 电能计量功能.......................................................................................................................................................13 3.2 最大需量记录功能...............................................................................................................................................14 3.3 复费率功能...........................................................................................................................................................14 3.4 失压记录功能.......................................................................................................................................................17 3.5 欠压记录功能........................................................................................................................................................17 3.6 断相记录功能........................................................................................................................................................18 3.7 失流记录功能........................................................................................................................................................18 3.8 过流记录功能........................................................................................................................................................19 3.9 断流记录功能.......................................................................................................................................................20 3.10 过载记录功能.....................................................................................................................................................20 3.11 电压/电流逆相序记录功能................................................................................................................................21 3.12 电流不平衡记录功能.........................................................................................................................................21 3.13 总功率因素超下限记录功能............................................................................................................................ 22 3.14 电压合格率统计功能.........................................................................................................................................22 3.15 全失压记录功能..................................................................................................................................................23 3.16 辅助电源失电记录功能.....................................................................................................................................23 3.17 数据显示功能......................................................................................................................................................24 3.18 编程记录、掉电记录、校时记录、广播校时功能......................................................................................... 25 3.19 电表清零记录、需量清零记录、事件清零记录功能.................................................................................... 25 3.20 报警功能.............................................................................................................................................................26 3.21 编程功能.............................................................................................................................................................26 3.22 其它功能.............................................................................................................................................................29 四、扩展功能................................................................................................................................................................. 30 4.1 冻结功能................................................................................................................................................................30

DSSD188S/DTSD188S说明书一、产品简介概述DSSD188S/DTSD188S型三相电子式多功能电能表是采纳大规模集成电路，应用数字采样处置技术及SMT工艺，依照工业用户实际用电状况所设计、制造的具有现代先进水平的仪表。

DSSD188S/DTSD188S型三相电子式多功能电能表性能指标符合GB/T 17215-2002《1级和2级静止式交流有功电度表》、GB/T 17883-1999《级和级静止式交流有功电度表》和DL/T 614-1997《多功能电能表》国家标准对多功能电能表的各项技术要求，其通信符合DL/T 645-1997《多功能电能表通信规约》的要求。

DSSD188S/DTSD188S型三相电子式多功能电能表可精准计量各个方向的有功无功电量、需量、瞬时量，电能表还记录失压、失流、电流不平稳、电压合格率、编程记录、开盖记录等大量数据。

DSSD188S/DTSD188S型三相电子式多功能电能表具有独立的双485通信口和红外通信口、有手动及红外停电唤醒、负荷曲线记录、三相全失压电流检测等功能。

该表采纳了数据校验技术，大大提高了数据的靠得住性和平安性。

电能表的电源采纳线性电源加高效率稳压模块，使表的电源超级靠得住稳固，工作范围在～。

该表性能稳固、准确度高、功能壮大、操作方便，是供电部门电能计量的理想器具。

业务咨询：5工作原理DSSD188S/DTSD188S型三相电子式多功能电能表是由测量单元和数据处置单元等组成，工作原理如图1所示：图1 三相电子式多功能电能表工作原理图电能表工作时，电压、电流经采样电路别离采样后，送至放大电路缓冲放大，再由A/D 转换器变成数字信号，送到CPU 里进行运算处置。

由于采纳了16位A/D 转换器，使得电压电流采样分辨率大为提高，同时采纳了具有DSP 速度的高速单片CPU ，使得数据传输的链条减短，从而减少了数据错误的可能，有足够的时刻来精准测量电能数据，极大提高了电量及瞬时量的实时性，从而使电能表的计量准确度有了保障，增强了产品的竞争力。

目录1．概述 (3)2．工作原理 (3)3．规格型号 (3)4．技术指标 (4)5．安装和接线 (5)6．运输与贮存 (7)7．保证期限 (7)8．功能及操作 (8)附录A 数据标识编码(DTS25 D/DSS25 D/DTSX25 D /DSSX25 D) 9 附录B掌上电脑使用说明 (10)1．概述DTS25 D/DSS25 D 型电子式三相有功电能表及DTSX25 D/DSSX25 D 型电子式三相有功无功电能表是采用先进的电能计量专用芯片、成熟的通讯方式、数字采样处理技术及SMT 制造技术，根据用户实际用电状况所设计、制造，具有国际先进水平的电能仪表。

它具有结构简单、精度高、功耗低、寿命长等特点，可用于计量三相交流有（无）功电能。

该表不仅能够实现有（无）功电能准确计量、12位表号设置，可以使用掌上电脑通过RS485方式、红外方式（可选）对表进行抄表、设表，而且具有LCD 显示、电能测试脉冲输出功能。

该表性能指标符合GB/T 17215.321《交流电测量设备 特殊要求 第21部分：静止式有功电能表（1级和2级）》及GB/T 17215.323《交流电测量设备 特殊要求 第23部分：静止式无功电能表（2级和3级）》对电子式三相电能表的技术要求；其通讯规约符合DL/T645《多功能电能表通讯规约》的要求。

2．工作原理I A I B I C U U U图1 DTS25 D/DSS25 D 电子式三相有功电能表原理框图DTSX25 D/DSSX25 D 电子式三相有功无功电能表原理框图3．规格型号4．技术指标1)仪表常数(见表2)表22)电气参数正常工作电压：0.7～1.2倍额定电压绝缘电压：≥2000VAC每相电压回路功耗：≤1.5W和5VA每相电流回路功耗：≤1VA3)技术参数（表3）表34)气候条件正常工作温度：-25℃～+55℃极限工作温度：-40℃～+70℃存储和运输温度：-40℃～+70℃年平均湿度≤75%一年中的30天（以自然方式扩散）湿度可达95%，其余时间有时可达85%。

电能脉冲指示
3
A相
指示灯点亮
A 相有电指示
4
B相
指示灯点亮
B 相有电指示
5
C相
指示灯点亮
C 相有电指示
6
反向
指示灯点亮
反向指示
7
尖
指示灯点亮
当前费率为尖费率
8
峰
指示灯点亮
当前费率为峰费率
9
平
指示灯点亮
当前费率为平费率
10
谷
指示灯点亮
当前费率为谷费率
5.2 功能说明 计量 ● 计量正、反向有功电能，并具有功率方向指示功能
江苏安科瑞电器制造有限公司
型号 ADL300
精度 类型
等级
经 CT
接入 1级
直接
接入
额定电压 （V）
3× 220/380
电流规格 （A）
1.5（6） 5（20） 10（40） 20（80）
脉冲常数 （imp/kWh）
6400 1600 800 400
三、技术参数
项目
ADL100
指标
ADL300
精度等级
五位整数，两位小数或 六位整数，一位小数
通讯状态指示：左下角出现通讯标志显示时，表示电表当前正处于 8
通讯状态中
技术支持：周菁 电话：0510-86179969
传真：0510-86179975
9
地址：江苏省江阴市南闸东盟路 5 号 邮编：214405
公司网址：/
2
地址：江苏省江阴市南闸东盟路 5 号 邮编：214405
公司网址：/
正视图
江苏安科瑞电器制造有限公司 侧视图
图 1 单相 ADL100 外形图 （2）三相 ADL300

l 费率工作参数
时钟准确度(日误差) 电池容量 停电后数据保存时间
l 气候条件
正常工作温度 极限工作温度 存贮和运输温度 存储和工作湿度
0.9Un～1.1Un 0.75Un～1.15Un ≤2W 和 5VA ＜1VA 3.6VDC 6.0VDC
≤0.5S ≥1000mAh ≥10 年(用新电池)
-20℃～+50℃ -30℃～+60℃ -40℃～+70℃ ≤85%
Ua Ub Uc 分别代表 Ua、Ub、Uc。失压时闪烁显示；断电后符号消失
注：在三相三线表中，手册里提到的 B 相电压是指 Uac 电压。
分别指示当前正在计量的电能及电能方向
—
表示当前数据为负数
尖峰平谷 查询当前时间(80 及 80.01 项)时，闪烁显示代表当前电表运行的费率
显示序号
2.3 电表的安装及接线
Ö Ö Ö Ö Ö Ñ Ö Ñ Ö Ö Ö Ö Ö Ñ Ö
Ö
Ñ Ö Ö p p p p p p p Ö p Ö Ö
DTSD79-BF3 DSSD79-BF3
Ö Ö Ö Ö Ö Ñ Ö Ö Ö Ö Ö Ö Ö Ö Ö
Ö
p Ö Ö p p p p p Ö Ö Ö p Ö Ö
DTSD79-BF4 DSSD79-BF4
产品简介
3
1.3 技术指标
l 规格型号与脉冲常数对照表
型号
测试脉冲常数 远动脉冲常数 类 别 参比电压 Un 额定电流 In
（imp/kWh 或 imp/kvarh）
DSSD79-BF 三相三线 3×100V 3×1.5(6)A
1600
6400
3×57.7/100V 3×1.5(6)A

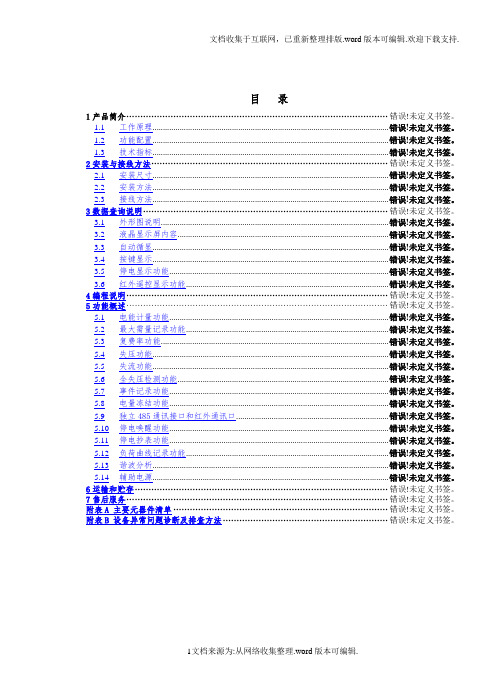

目录1产品简介 ·······························································································错误!未定义书签。

1.1工作原理................................................................................................................. 错误!未定义书签。

1.2功能配置................................................................................................................. 错误!未定义书签。

1Hz 80ms±20ms 80ms±20ms
3.7 报警控制输出
报警输出接点参数
交流 220V /5A；直流 100V/0.1A
3.8 尺寸及重量
外形尺寸 净重
长×宽×厚=265mm×170mm×75mm 大约 1.5kg
4 主要功能
4.1 电能计量功能
具有正向有功、反向有功电能、四象限无功电能计量功能，并可以据此设置组合有功和 组合无功电能。
正文
3 技术参数
3.1 主要型号
DTZ178 DSZ178
三相四线智能电能表 三相三线智能电能表
3.2 主要技术参数
参比电压 参比电流 参比频率 精度等级 起动电流 工作范围 温度范围 相对湿度
功率消耗
设计寿命
3×220（380）V，3×57.7（100）V，3×100V
直接接入方式：基本电流（Ib）为 5A、10A、20A； 经互感器接入方式：额定电流（In）为 0.3A 、1.5A 最大电流为参比电流的 4 倍及以上
10 技术支持 ............................................................ - 11 -
I
三相智能电能表系列
正文
1 概述
DT(S)Z178 系列三相智能电能表，是烟台东方威思顿电气有限公司采用先进的大规模集 成电路，成熟的软件算法，低功耗设计以及 SMT 工艺，依照国际、国内相关标准的要求设计 制造。本产品集计量、显示、通讯、监测、费控等功能于一身，可以精确地分时计量三相正 反向有功电能、四象限无功电能以及需量；精密实时测量三相电压、电流、有功功率、无功 功率、功率因数等；监测并记录失压、失流、断相等事件；可实现远程和本地抄表、编程等 功能。本产品可广泛应用于电网关口、电厂、供变电站、各企事业单位的电能综合计量和管 理以及工业用户多费率电能分时计量。

单相电子式电能表使用说明书目录1概述 (2)2工作原理 (2)3规格 (2)4技术指标 (2)5安装、接线及测试 (4)6功能及操作 (6)7运输与储存 (8)8保证期限 (8)9注意事项 (8)附录 (10)1概述单相电子式电能表计量额定频率为50Hz 的交流单相有功电能。

本产品采用国际先进的专用超大规模集成电路及SMT 工艺制造，关键元器件均采用国际知名品牌的低功耗、长寿命器件，整机设计采用了多种抗干扰技术，提高了产品的的可靠性和使用寿命，数据显示采用大屏幕中文液晶，便于抄表。

本产品可以直接准确计量正反向有功电量，并依据相应的费率设置进行多费率计量，可存储上12个结算日总电能和各费率的电能数据。

具有事件记录功能。

支持2个年时区、2个日时段表、8个日时段、4种费率。

同时还具有红外和RS485通讯功能，可实现远程抄表，通讯规约遵循DL/T645-2007。

其性能指标符合GB/T 17215.321-2008和GB/T18460.3-2001标准。

2 工作原理图1 工作原理框图34技术指标拉闸控制数据保护脉冲输出VI 电流取样电压取样电能计量芯片单片机红外/RS485LCD 显示4.1额定频率50Hz4.24.3起动在功率因数为1.0和电流为0.4％Ib下，电能表能起动并连续记录。

4.4潜动当电能表施加参比电压的115％而电流线路无电流时，电能表测试输出不会产生多于一个的脉冲。

4.5电气参数正常工作电压：0.9Un～1.1Un扩展工作电压：0.8Un～1.15Un极限工作电压：0.0Un～1.15Un绝缘电压：≥2000V AC功率消耗：≤1.5W和10V A4.6气候条件4.7.14.7.2湿度范围年平均湿度：≤75%一年中的30天（以自然方式扩散）湿度可达95%，其余时间有时可达85%。

4.7机械参数外型尺寸：160mm（高度）×112 mm（宽度）×58mm（厚度）净重：约0.6Kg5安装、接线及测试电能表在出厂前经检验合格，并加铅封，即可安装使用。

三相电表设计原理
电能表主要由微处理器、液晶驱动芯片、液晶 屏、计量芯片ATT7026和电源电路组成. ATT7026的电压和电流通道皆采用差分输入. 电流经电流互感器将电流转换为电压信号进入 vip和vin.电力线220V电压信号经分压电阻和滤 波器变换为最大差动峰值电压为660mV的电压 信号作为V2n的输入。
电表误差计量原理
测试台于108imp/kWh或更高频率脉冲数计量 电表脉冲误差。 单相电表脉冲常数为3200imp/kWh 普通三相电表脉冲常数为1600imp/kWh 多功能电表脉冲常数为20000imp/kWh 与单相表为例：电表每走字一个脉冲，测试台 计量应为31250个脉冲，但实际上有可能测试 台只计量了31200个脉冲，这说明误差为 (31250-31200)/ 31250×100%
最大需量
最大需量可用区间法测量，也可用滑差法测量。以区 间法测量时，通常在15min内累计与功率成正比的脉 冲数，乘以脉冲的电能当量，再除以15min得需量值 P1，将其保存在最大需量的存储单元中；然后进行下 1个15min区间的计算，得P2。若P2＞P1，则用P2代 替P1，存入最大需量存储单元；反之不存。依此类推， 使最大需量单元中始终保持15min平均功率的最大值。 若以滑差法测量，则第2次在第1＋t min～15＋t min内计算平均功率，式中t为滑差区间对应的时间。 第n次在第1＋nt min～15＋nt min内计算平均功率。 每次将当前测得的值与已存入的最大值比较，和将大 者保持在最大需量单元中。
名词术语
需量周期(Demand interval) 测量平均功率的连续相等的时间间隔。 最大需量(Maximum demand) 在指定的时间区间内，需量周期中测得的平均功率最大值。 滑差(窗)时间(Sliding window time) 依次递推来测量最大需量的小于需量周期的时间间隔。 尖、峰、谷、平时段(Sharp、peak、shoulder、off peak time consumption) 电力系统日负荷曲线中最突出的时段称尖时段；高峰负荷对应的 时段称峰时段；低谷负荷对应的时段称谷时段；尖、峰、谷时段 外对应的时段称平时段。

®本企业通过IS O9001质量体系认证DDSF242型单相电子式多费率电能表使用说明书00000255号浙江八达电子仪表有限公司地址：金华市婺城工贸区碧春路528号邮编：321018电话：（0579）81234288、81234296传真：（0579）81234286一、产品简介1.1概述DDSF242型单相电子式多费率电能表（以下简称“仪表”）由电能计量单元和数据处理单元组成，分时计量有功电能，LCD显示，具有红外及RS485通信功能。

该表具有测量精度高、稳定性好、过载能力强、可靠性高等显著优点。

本仪表为采用先进的超低功耗大规模集成电路技术及SMT工艺制造的高新技术产品，关键元器件选用国际知名品牌的长寿命器件，提高了产品的可靠性和寿命。

1.2 依据标准电能表达到或超过下列标准：1.3工作原理电路计量部分采用进口专用计量芯片，能准确计量有功电能。

电路主要由A/D转换、功率计算、电能累加、防潜动等部分组成。

具有高可靠、高精度、低功耗的特点。

计量芯片将电能转换为脉冲，再由微处理单片机完成电量脉冲采集，电量分时累计、红外及485通讯、 LCD显示等功能。

电能表采用变压器供电方式；时钟采用专用芯片，外带温度补偿，保证在标称温度下时钟日计时误差小于0.5s/天，每月误差不超过25秒。

远红外通讯使用38kHz调制，通讯距离不小于5米。

产品原理框图如下：1.5 基本误差1.5.1起动电流：有功≤0.005Ib（2级）,有功≤0.004Ib（1级）。

1.5.2潜动：电压线路加115%Un,当电流回路无电流时，电能表输出的脉冲不多于1个。

1.5.3 基本误差1.6主要技术参数 1.6.1电气参数1.6.2运行环境1.6.3 时钟精度1.6.4 安全性能：交流绝缘电压试验：试验电压4kV ，符合GB/T17215-2002要求。

冲击电压试验：冲击电压6kV ，通过EMC 试验合格，符合GB/T17215-2002要求。

DDSU256型单相电子式电能表（导轨)使用说明书安装使用产品前，请阅读使用说明书浙江天正电气股份有限公司一、产品概述DDSU256型单相电子式电能表（导轨)，该电能表采用DIN35mm导轨式安装结构，是采用先进的低功耗集成电路技术和SMT工艺设计制造的一款全新的微型单相电能表，体积小巧，安装方便，可轻松放入各类配电箱和配电柜，可集成工业通信接口，可轻松实现与各种智能配电系统的集成，极大地方便了能效管理。

其性能指标符合GB/T17215.321-2021《电测量设备(交流)特殊要求第21部分:静止式有功电能表(A级、B级、C级、D级和E级)》国家标准的要求。

导轨式安装电能表由于其微型化的结构，可方便其与微型断路器一起使用，安装于终端照明箱内,为低压终端的电能计量提供了有效的解决方案。

可广泛应用于楼宇、商场、会展中心、学校、机场、港口及工厂等。

二、工作原理主要由电压、电流采样电路、专用电能计量芯片，CPU及LCD显示等部分组成。

电能表将采样的电压、电流信号输入到专用电能计量芯片，并由LCD显示电能，可通过RS485接口实现远距离抄录表内电能等数据。

三、型号和规格（以铭牌上的技术参数为准）型号准确度等级标称电压规格仪表常数DDSU256A级(2级)、B级（1级）220V0.015-0.075(6)A/1.5(6)A6400imp/kWh0.25-0.5(80)A/5(80)A800imp/kWh四、主要技术参数4.1基本误差见下表：电流功率因数最大允许误差A级B级I tr≤I≤I max 1.0±2.0±1.00.5L±2.0±1.0I min ≤I＜Itr1.0±2.5±1.50.5L±2.5±1.5I st ≤I＜Imin1.0±2.5*Imin/I±1.5*Imin/I4.2起动电能表在标称电压、标称频率及COSφ=1的条件下，直接接入和经互感器接入仪表当负载电流为0.04Itr （B级）、0.05Itr（A级）时，电能表应能连续计量电能。

AcuRev 1300 Series 导轨安装式三相电能表
AcuRev 1300导轨安装式三相电能表尺寸小巧、精度高，可直接接入最大100A电流，也可选 择外置CT接入，非常适合于配电盘和紧凑空间使用。采用液晶显示，清晰易读。是构建能源 管理系统、节能监测系统和进行分户计量的理想选择。
符合IEC62053-21 Class1精度标准 小尺寸，标准35mm导轨安装 最大100A电流直接接入 电能脉冲输出，支持红外通讯 支持复费率功能
功能 基本有功计量 电能脉冲输出 RS485通讯 远红外通讯 复费率
AcuRev1301
注： 固有功能；空白 表示该型号无此功能
AcuRev1302
AcuRev1303
接线图
LOAD（负荷）
L1 L2
L3
N
3
1
4
2
A5
8
RS485
B
6
7
L1
L2பைடு நூலகம்
L3
N
进线
直接接入式接线图
SET 5V 1K
C E 脉冲输出口原理示意图
功耗
<2W或10VA
显示 显示屏
长寿命LCD
尺寸 DIN模数 宽度 高度 深度
7(每模数18mm) 125mm 88mm 68mm
精度 精度等级 标准符合性 电能计度范围
1.0 GB/T 17215-2002， IEC62053-21 0～999999.9kwh
环境 工作温度 存储温度 湿度 过压与测量类别 污染等级 防护等级 外壳材料
L1
L2
L3
N
9 L1 11 L2 13 L3
N
1 SET
2

电力参数表
编辑
电力参数表，是一种具有可用户设置、LED显示、电能累加记忆、数字通讯等功能的智能三相综合电力参数监测仪表。

测量参量包括：相电压/线电压(V)、电流(I)、频率（F）、功率(P、Q、S)、功率因数(PF)、电能(Wh、Vrh)。

电力参数表具备RS485接口，通讯采用MODBUS协议，便于现场联网使用, 可与RTU、PLC及多种工控组态软件（组态王Synall、Intouch）实现网络通讯，构成综合电力监控（或远程抄表）系统。

作为显示仪表使用时，电力参数表可以代替：三相电流表、三相电压表、三相视在功率表、三相有功功率表、三相无功功率表、三相功率因数表、三相有功电能表、三相无功电能表、频率表等。

在自动化系统中用作数据采集时,还可以代替：三相电流变送器、三相电压变送器、三相视在功率变送器、三相有功功率变送器、三相无功功率变送器、三相功率因数变送器、频率变送器以及数据采集模块、RTU等。

电力参数表可广泛应用于电力、邮电、石油、煤炭、冶金、铁道、市政、智能大厦等行业、部门的电气装置、自动控制以及调度系统。

中文名
电力参数表
测量参数
电压、电流、频率、功率、电能
功能
电能累加记忆、数字通讯
应用范围
电力、邮电、石油、铁道、市政等
接口
RS485
通讯协议
MODBUS协议
目录
1. 1技术参数
2. 2测量参量
3. ▪三相四线制
4. ▪三相三线制
技术参数。

DDSF8001D含义DDSF8001D、DTSF8001、DDS8001、DDS8001D为4P导轨表DTS8003D、DTS8003为7P导轨表以下用4P、7P简称说明其功能永诺电气有限公司目录一、概述 (1)二、产品规格 (2)三、技术参数 (3)四、安装与接线 (5)4.1安装外形图及接线图 (5)4.2安装注意事项及方法 (11)五、使用说明 (12)5.1面板格式 (12)5.2功能说明 (16)5.3显示说明 (18)5.3.1编程设置 (28)5.4通信说明 (31)5.5MODBUS-RTU通讯地址信息表 (38)5.6注意事项 (54)六、典型应用 (55)一、概述多功能电力仪表是本公司集多年的电表设计经验，所推出的新一代微型电能表。

该仪表采用LCD显示，可进行时钟、费率时段等参数设置，并具有电能脉冲输出功能；可用RS485通讯接口与上位机实现数据交换，极大地方便了用电自动化管理。

该仪表具有体积小、精度高、可靠性好、安装方便等优点，性能指标符合国际GB/T17215、GB/T17883和电力行业DL/T614对仪表的各项技术要求。

二、产品规格项目技术指标4P 7P-1 7P-0.5精度等级有功：1.0级有功：0.5级无功：2.0级额定电压220V 3X220/380V电流规格 1.5（6）A、5(20)A、10（40）A、20（80）A工作电压正常工作电压范围：0.9-1.1Un极限工作电压范围：0.7-1.2Un参比频率50Hz或60Hz启动电流直接接入0.004Ib经CT接入0.002In功耗电压线路≤5VA/相电流线路＜4VA/相脉冲输出脉冲宽度：80ms±20ms;光耦隔离，集电极开路输出数字通讯RS485，MODBUS-RTU(其他协议可定制）时钟误差≤0.5s/d温度范围正常工作温度：-10℃-+45℃极限工作温度：-20℃-+55℃；存储温度：-40℃-+70℃相对湿度≤95%（无凝露）76×91×74（mm) 126×91×74（mm) 外形尺寸（长×宽×高）平均无故障工作时间≥50000四、安装与接线4.1、安装外形图及接线图4.1.1、外形尺寸图（1）4P正视图侧视图图 1 4P尺寸图（2）7P-1/7P-0.5正视图侧视图图27P-1/7P-0.5尺寸图4P 7P-1/7P-0.5图3 4P、7P-1/7P-0.5外形图4.1.2、安装图该系列多功能电力仪表采用35mm标准导轨安装方式，如下图4图4 安装图4.1.3、接线图该系列多功能电力仪表支持直接接入和经电流互感器CT接入两种接线方式（1）4P（2）7P-1/7P-0.5注：实际接线时请以仪表实物侧接线图为准，其中，4P-1的接线图中变量6表示无功脉冲和时钟脉冲的可选项。

DDS606vcp单相电子式电能表(液晶、红外、485)使用说明书2022E448-33符合标准：GB/T17215.321-2021安装、使用产品前，请仔细阅读使用说明书并妥善保管、备用1概述DDS606vcp单相电子式电能表(以下简称"仪表")，可供计量标称频率为50Hz的电网中的单相交流有功电能。

它具有较高的准确度、可靠性和稳定性。

本仪表采用国际先进的超低功耗大规模集成电路技术及SMT 工艺制造的高新技术产品，关键器件选用国际品牌、长寿命器件，提高了产品的可靠性和使用寿命。

本仪表设计符合标准GB/T17215.321-2021《电测量设备(交流)特殊要求第21部分：静止式有功电能表(A级、B级、C级、D级和E级)》，DL/T645-2007《多功能电能表通信协议》和DL /T 645-1997《多功能电能表通信规约》对单相静止式电能表的技术要求。

同时可通过掌机进行红外通信，通过掌机或PC机进行485通信，方便用户抄表。

2工作原理本电能表由两个主要功能组成：一是电能计量部分，二是微处理器控制部分。

本电能表的电能计量部分使用大规模专用集成电路，产生表示用电多少的脉冲序列，送至微处理器进行电能计量。

微处理器接收到脉冲信号后，通过对输入脉冲个数进行累计，并根据脉冲常数大小来实现对电能的精确计量，通过各种接口传递数据，实现各种控制功能。

如图1所示。

3型号和规格备注：1.电流说明：如0.25-0.5(60)A/5(60)A；其中0.25-0.5(60)A为新标准表示方式，0.25为最小电流Imin，0.5为转折电流Itr，60为最大电流Imax；5(60)A为老标准表示方式，5为基本电流Ib，60为最大电流Imax。

特殊规格，用户需要可定做。

4主要技术参数4.1最大允许误差见下表2电能表在标称电压、起动电流Ist(A级表Ist=0.05Itr。

B级表Ist=0.04Itr)，功率因数为1.0条件下，应能连续出脉冲，并且满足表2中的最大允许误差要求。
