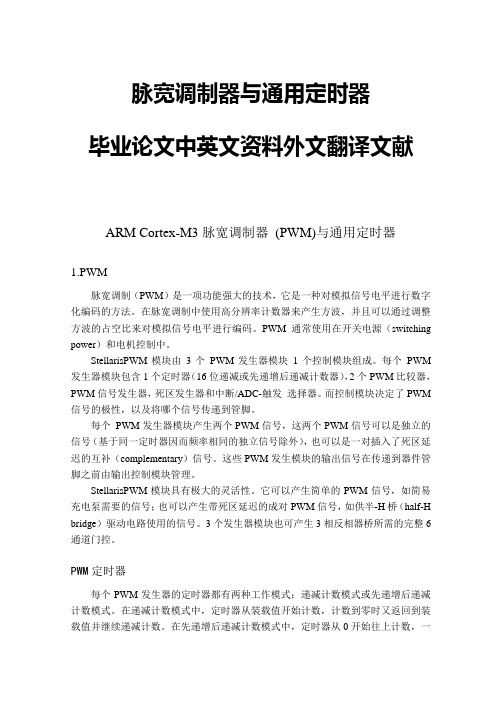

脉宽调制器与通用定时器毕业论文中英文资料外文翻译文献ARM Cortex-M3脉宽调制器(PWM)与通用定时器1.PWM脉宽调制（PWM）是一项功能强大的技术，它是一种对模拟信号电平进行数字化编码的方法。
在脉宽调制中使用高分辨率计数器来产生方波，并且可以通过调整方波的占空比来对模拟信号电平进行编码。
PWM通常使用在开关电源（switching power）和电机控制中。
StellarisPWM模块由3个PWM发生器模块1个控制模块组成。
每个PWM 发生器模块包含1个定时器（16位递减或先递增后递减计数器），2个PWM比较器，PWM信号发生器，死区发生器和中断/ADC-触发选择器。
而控制模块决定了PWM 信号的极性，以及将哪个信号传递到管脚。
每个PWM发生器模块产生两个PWM信号，这两个PWM信号可以是独立的信号（基于同一定时器因而频率相同的独立信号除外），也可以是一对插入了死区延迟的互补（complementary）信号。
这些PWM发生模块的输出信号在传递到器件管脚之前由输出控制模块管理。
StellarisPWM模块具有极大的灵活性。
它可以产生简单的PWM信号，如简易充电泵需要的信号；也可以产生带死区延迟的成对PWM信号，如供半-H桥（half-H bridge）驱动电路使用的信号。
3个发生器模块也可产生3相反相器桥所需的完整6通道门控。
PWM定时器每个PWM发生器的定时器都有两种工作模式：递减计数模式或先递增后递减计数模式。
在递减计数模式中，定时器从装载值开始计数，计数到零时又返回到装载值并继续递减计数。
在先递增后递减计数模式中，定时器从0开始往上计数，一直计数到装载值，然后从装载值递减到零，接着再递增到装载值，依此类推。
通常，递减计数模式是用来产生左对齐或右对齐的PWM信号，而先递增后递减计数模式是用来产生中心对齐的PWM信号。
PWM定时器输出3个信号，这些信号在生成PWM信号的过程中使用：方向信号（在递减计数模式中，该信号始终为低电平，在先递增后递减计数模式中，则是在低高电平之间切换）；当计数器计数值为0时，一个宽度等于时钟周期的高电平脉冲；当计数器计数值等于装载值时，一个宽度等于时钟周期的高电平脉冲。
实验报告实验名称PID控制与PWM输出实验课程名称嵌入式系统华北电力大学一、实验目的及要求：1.实验目的初步了解PID算法与PWM的工作原理；2.实验要求通过编写一个PID控制与PWM输出小程序，进一步掌握基于LabVIEW的嵌入式（ARM）模块工程的建立、运行；初步了解PID算法与PWM的使用。
二、仪器用具：三、实验原理通过ADC0端口输入电压，将它连接到OLED中并显示出来，主程序前面板输出控制计数值并将计数值通过OLED显示出来。
四、实验方法与步骤:1、建立工程：“PWM.lvproj”；2、添加模拟输入端口AI0和脉宽调制端口PWM1；3、项目浏览器中右击EK-LM3S8962选择新建→虚拟文件夹并将其重命名为❽PID SubVIs”；右击PID SubVIs虚拟文件夹，新建三个VI并分别保存为“PID Derivative Action.vi”、“PID Integral Action.vi”和“PID.vi”（参考下图）：4、参考下图建立子VI PID Derivative Action.vi前面板和程序框图：5、参考下图建立子VI PID Integral Action.vi前面板和程序框图；6、参考下图建立子VI PID.vi前面板和程序框图；7、参考下图建立主程序PWM.vi的前面板和程序框图8、单击运行按扭，观察处理器状态和实验板的运行；调节输入电压观察实验板上的OLED显示器。
五、实验结果与数据处理：六、讨论与结论（对实验现象、实验故障及处理方法、实验中存在的问题等进行分析和讨论，对实验的进一步想法或改进意见。
）(1)当输入的电压低于设定值的时候, PWM输出数值增加(最大为99) ,且相差越犬,增加速度越快;(2)当输入的电压高于设定值的时候, PYM输出数值减小(最小为0) ,且相差越大,减小速度越快;(3)当输入的电压与设定值相同的时候, PWM输出数值保持不变。
基于M054芯片的船用数字调光器设计蒋元星;邵忠辉【摘要】介绍了一种船舶仪表背光照明数字调光器的设计,主要包括MCU微处理器控制模块、控制输出模块、RS485通信模块、输入与显示模块、限流与保护模块等.采用M054微控制器输出脉宽调制(PWM)信号来控制背光照明灯的亮度,实现了PWM全数字调光.经过实船使用测试,该调光器性能优越、可靠性高.【期刊名称】《机电设备》【年(卷),期】2014(031)005【总页数】4页(P64-67)【关键词】数字调光器;M054微控制器;脉宽调制(PWM);RS485通信【作者】蒋元星;邵忠辉【作者单位】浙江同济科技职业学院,浙江杭州311231;浙江欣亚磁电发展有限公司,浙江舟山316000【正文语种】中文【中图分类】U665.26为了保证安全航行，现代船舶驾驶台装有大量的自动化驾控设备与仪表。
船舶夜间航行时为了不使众多设备背光照明干扰驾驶员的视线，船舶规范要求所有安装于驾控台的仪表、设备必须安装调光器。
传统的船用设备背光照明调节都以大功率绕线式可调电阻为主，体积笨重，发热严重，效率低，且不具有远程控制接口。
本文介绍一种用于船舶仪表背光照明的数字调光器的设计，由具有ARM结构的M054微控制器产生的PWM（脉宽调制）信号来控制背光照明灯的亮度。
从实际使用要求出发，增加了限流与短路保护、RS485通信模块，所设计的调光器性能优越、可靠性高，已经由浙江欣亚磁电发展有限公司生产并在船上应用。
采用PWM可调占空比输出的方式来控制负载的平均有效电压。
该方法的基本思想就是利用单片机具有的PWM端口，在不改变PWM方波周期的前提下，通过软件的方法调整单片机的PWM控制寄存器来调整PWM的占空比[1]。
PWM信号占空比是信号高电平时间与周期之比，其调制频率是周期的倒数。
根据船舶驾驶仪表背光灯的实际要求，本调光器控制对象为30W以下的直流灯泡以及新型节能LED，直流24V、负载最大电流1.5A。
K60各模块入门培训教程K60是一款ARM Cortex-M4内核的微控制器系列，由恩智浦半导体（NXP）公司推出。
K60系列微控制器具有高性能、低功耗、丰富的外设和丰富的开发工具支持等特点，适用于各种应用场景。
本教程将重点介绍K60微控制器的各个模块，包括GPIO（通用输入输出）、UART（串口通信）、SPI（串行外设接口）、I2C（串行接口）、ADC（模拟数字转换器）、PWM（脉冲宽度调制）等。
每个模块都将详细介绍其功能和使用方法。
一、GPIO模块GPIO模块是K60微控制器的通用输入输出模块，用于控制外部硬件设备。
K60系列微控制器通常具有多个GPIO引脚，可以配置为输入或输出。
在本教程中，我们将介绍如何配置GPIO引脚的方向（输入或输出）、读取输入引脚的状态和设置输出引脚的状态等。
二、UART模块UART模块是K60微控制器的串口通信模块，用于与外部设备进行异步通信。
K60系列微控制器通常具有多个UART模块，每个UART模块都包含发送和接收功能。
在本教程中，我们将介绍如何配置UART模块的波特率、数据位、停止位和校验位等，并编写代码实现通过UART与外部设备进行通信。
三、SPI模块SPI模块是K60微控制器的串行外设接口模块，用于与外部设备进行全双工的串行通信。
K60系列微控制器通常具有多个SPI模块，每个SPI模块都包含主机和从机模式。
在本教程中，我们将介绍如何配置SPI模块的工作模式（主机或从机）、时钟极性和相位等，并编写代码实现通过SPI与外部设备进行通信。
四、I2C模块I2C模块是K60微控制器的串行接口模块，用于与外部设备进行双向的串行通信。
K60系列微控制器通常具有多个I2C模块，每个I2C模块都可以配置为主机或从机。
在本教程中，我们将介绍如何配置I2C模块的工作模式（主机或从机）、时钟频率和从机地址等，并编写代码实现通过I2C与外部设备进行通信。
五、ADC模块ADC模块是K60微控制器的模拟数字转换模块，用于将模拟信号转换为数字信号。
微机原理实验报告
实验名称： PWM输出实验
院 系：物理与机电工程学院
专业班级： 08电子信息工程
学 号：
学生姓名：
指导教师：
完成时间： 2011-5-10
报告成绩：
一、 实验目的
1、掌握LPC2131的脉宽调制器PWM。
2、掌握脉宽调制器的特性。
3、了解其引脚的连接设置及结构。
4、知道其寄存器功能的描述及其基本操作。
二、 实验设备
EasyARM2131开发板、PC机、ADS1.2软件等。
三、 实验原理
通过改变PWMMR0的值，可以改变PWM 输出的频率。实验设定
PWM输出单边沿PWM方波，控制蜂鸣器BEEP发声，改变PWM的频
率，蜂鸣器放出不同的频率的声音，甚至可以播放音乐。
进行PWM音乐输出实验，需要了解一些简谱和频率的关系，在文件
music.h中可以得到部分信息。流程图如下：
四、 实验内容及清单
PWM 音乐输出实验程序：
#include "config.h"
#include "music.h"
#define HC595_CS (1 << 29) // P0.29口为74HC595的片选
const uint32 LEDS8 = (0xFF << 18); // P1[25:18]控制LED8~LED1，低电平点亮
uint8 rcv_data;
/* 歌曲曲谱 － 虹彩妹妹*/
const uint32 HCMM[] =
{
_LA, _SO, _MI, _LA, _SO, _MI,
_LA, _LA, _SO, _LA,
_LA, _SO, _MI, _LA, _SO, _MI,
_RE, _RE, _DO, _RE,
_MI, _MI, _SO, _LA, _DO1, _LA, _SO,
_MI, _MI, _SO, _DO,
_MI, _MI, _MI, _MI, _MI,
_1LA,_1LA,_1SO,_1LA,
};
/* 歌曲节拍 */
const uint32 HCMM_L[] =
{
_4, _8, _8, _4, _8, _8,
_8, _4, _8, _2,
_4, _8, _8, _4, _8, _8,
_8, _4, _8, _2,
_4, _8, _8, _8, _8, _8, _8,
_8, _4, _8, _2,
_4, _4, _4, _8, _8,
_8, _4, _8, _2,
};
const uint32 LED_TBL[] = {
0x20,0x10,0x04,0x20,0x10,0x04,
0x20,0x20,0x10,0x20,
0x20,0x10,0x04,0x20,0x10,0x04,
0x02,0x02,0x01,0x02,
0x04,0x04,0x10,0x20,0x01,0x20,0x10,
0x04,0x04,0x10,0x10,
0x04,0x04,0x04,0x04,0x04,
0xA0,0xA0,0x90,0xA0,
};
const uint32 SMG_TBL[] = {
0x82,0x92,0xB0,0x82,0x92,0xB0,
0x82,0x82,0x92,0x82,
0x82,0x92,0xB0,0x82,0x92,0xB0,
0xA4,0xA4,0xF9,0xA4,
0xB0,0xB0,0x92,0x82,0xF9,0x82,0x92,
0xB0,0xB0,0x92,0xF9,
0xB0,0xB0,0xB0,0xB0,0xB0,
0xA1,0xA1, 0xC6,0xA1
};
void Delay(uint8 dly)
{
uint32 i;
for(; dly > 0; dly--)
for(i = 0; i < 0x7FFFF; i++);
}
void MSPI_Init(void)
{
//PINSEL0 = (PINSEL0 & 0xFFFF00FF) | 0x00005500; // 设置管脚连接SPI
PINSEL0 = (PINSEL0 & (~(0xFF << 8))) | (0x55 << 8) ;
SPI_SPCCR = 0x52; // 设置SPI时钟分频
SPI_SPCR = (0 << 3) | // CPHA = 0, 数据在SCK 的第一个时钟沿采
样
(1 << 4) | // CPOL = 1, SCK 为低有效
(1 << 5) | // MSTR = 1, SPI 处于主模式
(0 << 6) | // LSBF = 0, SPI 数据传输MSB (位7)在先
(0 << 7); // SPIE = 0, SPI 中断被禁止
}
/***********************************************************************
*********************************
** 函数名称：MSPI_SendData()
** 函数功能：向SPI总线发送数据。
** 入口参数：data 待发送的数据
** 出口参数：返回值为读取的数据
************************************************************************
********************************/
uint8 MSPI_SendData(uint8 data)
{
IOCLR = HC595_CS; // 片选74HC595
SPI_SPDR = data;
while( (SPI_SPSR & 0x80 ==0 )); // 等待SPIF置位，即等待数据发送完毕
IOSET = HC595_CS;
return(SPI_SPDR);
}
/*
************************************************************************
*********************************
** 函数名称 ：main()
** 函数功能 ：PWM音乐输出实验。
** 调试说明 ：需要将music.h包含进来。
************************************************************************
*********************************
*/
int main (void)
{
uint8 i;
// IO1DIR = LEDS8; // 设置LED1控制口为输出
PINSEL0 = (0x02 << 18)|(0x55<<8); // P0.9选择PWM6功能 // 设置
SPI管脚连接
PINSEL2 = PINSEL2 & (~0x08);// P1[25:16]连接GPIO
IO1DIR = LEDS8; // 设置LED1控制口为输出
IO0DIR = HC595_CS;
MSPI_Init();
/* PWM初始化 */
PWMPR = 0x00; // 不分频，计数频率为Fpclk
PWMMCR = 0x02; // 设置PWMMR0匹配时复位PWMTC
PWMPCR = 0x4000; // 允许PWM6输出，单边PWM
PWMMR0 = Fpclk / 1000;
PWMMR6 = PWMMR0 / 2; // 50%占空比
PWMLER = 0x41; // PWM0和PWM6匹配锁存
PWMTCR = 0x02; // 复位PWMTC
PWMTCR = 0x09; // 启动PWM输出
while(1)
{
for(i = 0; i < 40; i++)
{
rcv_data=MSPI_SendData(SMG_TBL[i]);
Delay(HCMM_L[i/3]); // 延时，控制播放速度
PWMMR0 = Fpclk / HCMM[i]; // 设置输出频率
PWMLER = 0x41; // 更新匹配值后，必须锁存
IO1CLR = ((LED_TBL[i]) << 18);
Delay(HCMM_L[i/3]); // 延时，控制播放速度
IO1SET = ~((LED_TBL[i]) << 18);
Delay(HCMM_L[i]/3); // 延时，控制播放速度*/
}
}
return 0;
}
五、 实验心得与体会
通过这次实验我了解了脉宽调制器，掌握了其特性。了解了其引脚连
接设置。知道其寄存器的功能。通过与数码管显示，led灯的闪烁实验结
合，令我温故知新，对综合知识的运用很大的促进。
