柏叶口水库导流洞设计

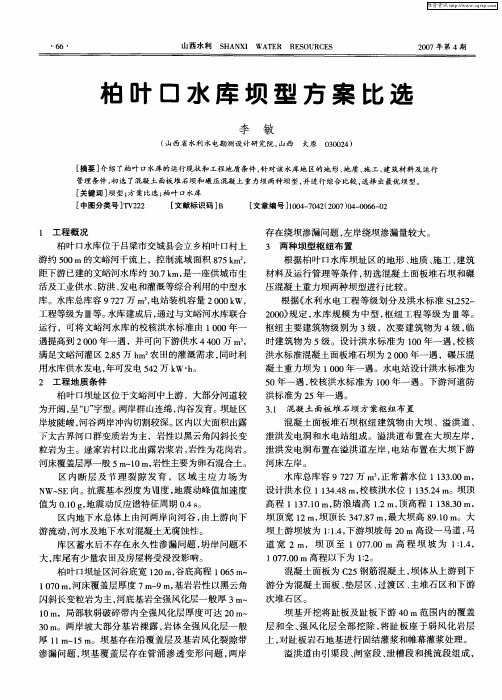

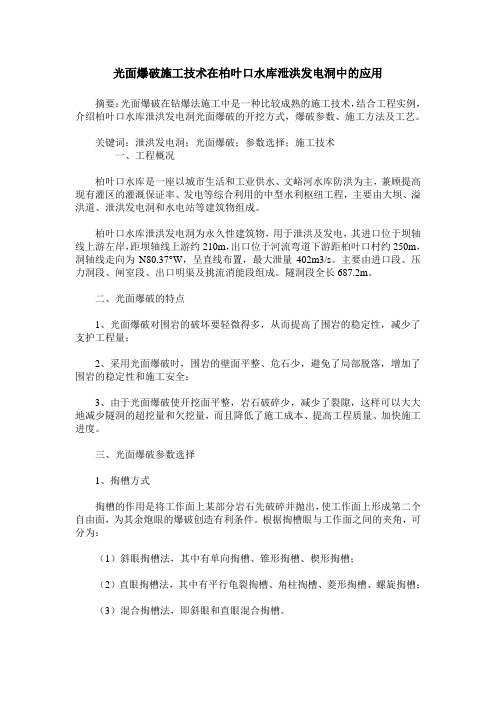

光面爆破施工技术在柏叶口水库泄洪发电洞中的应用摘要：光面爆破在钻爆法施工中是一种比较成熟的施工技术，结合工程实例，介绍柏叶口水库泄洪发电洞光面爆破的开挖方式，爆破参数、施工方法及工艺。

关键词：泄洪发电洞；光面爆破；参数选择；施工技术一、工程概况柏叶口水库是一座以城市生活和工业供水、文峪河水库防洪为主，兼顾提高现有灌区的灌溉保证率、发电等综合利用的中型水利枢纽工程，主要由大坝、溢洪道、泄洪发电洞和水电站等建筑物组成。

柏叶口水库泄洪发电洞为永久性建筑物，用于泄洪及发电，其进口位于坝轴线上游左岸，距坝轴线上游约210m，出口位于河流弯道下游距柏叶口村约250m，洞轴线走向为N80.37°W，呈直线布置，最大泄量402m3/s。

主要由进口段、压力洞段、闸室段、出口明渠及挑流消能段组成。

隧洞段全长687.2m。

二、光面爆破的特点1、光面爆破对围岩的破坏要轻微得多，从而提高了围岩的稳定性，减少了支护工程量；2、采用光面爆破时，围岩的壁面平整、危石少，避免了局部脱落，增加了围岩的稳定性和施工安全；3、由于光面爆破使开挖面平整，岩石破碎少，减少了裂隙，这样可以大大地减少隧洞的超挖量和欠挖量，而且降低了施工成本、提高工程质量、加快施工进度。

三、光面爆破参数选择1、掏槽方式掏槽的作用是将工作面上某部分岩石先破碎并抛出，使工作面上形成第二个自由面，为其余炮眼的爆破创造有利条件。

根据掏槽眼与工作面之间的夹角，可分为：（1）斜眼掏槽法，其中有单向掏槽、锥形掏槽、楔形掏槽；（2）直眼掏槽法，其中有平行龟裂掏槽、角柱掏槽、菱形掏槽、螺旋掏槽；（3）混合掏槽法，即斜眼和直眼混合掏槽。

掏槽方式选择正确与否是影响爆破率的重要因素，一般根据岩石条件而异。

本工程中多采用5眼正菱形直线掏槽法，但要求眼平直，间距均匀，一般取a=100mm～150mm，b=170mm～200mm,c=100mm。

在个别岩石坚硬地段采用6眼正菱形直线掏槽法和7眼龟形掏槽法。

玉树州查日扣水电站工程导流洞工程设计说明书青海省水利水电勘测设计研究院二0一一年元月一、查日扣水电站工程概况查日扣水电站位于澜沧江干流（扎曲）的一级支流子曲河上，距玉树州州府结古镇113公里，距省会西宁929公里，是一座混合式电站。

工地通过6km的简易公路与214国道连通，交通比较方便。

查日扣电站主要做为玉树电网支撑电源，该电站建成后可实现110KV电网与结古、囊谦、杂多联网运行，保证全州的电力供应，并作为全州最大的电源点起到调峰的作用，提高供电的保证率和可靠性。

从而将大力推动玉树州经济和各项事业的发展。

查日扣水电站具有较好的开发建设条件、良好的经济效益和社会效益。

为加快玉树州的建设步伐，共创和谐社会，查日扣水电站的建设是十分必要的。

查日扣水电站水库总库容4.21×108m3；兴利库容0.84×108m3；死库容3.15×108m3；调洪库容 0.6×108m3。

正常高水位3997.6.0m，校核洪水位4001.0m，设计洪水位4000.45 m，死水位3984.6m。

混合式电站，电站装机容量4×12500kw，设计发电流量Q=62.95m3/s，设计净水头100.17m，水库为年调节水库；多年平均年发电量2.204×108kw.h，年利用小时数4408.95h。

根据《水利水电工程等级划分及洪水标准（SL252-2000）》和《防洪标准（GB50201-94）》，按“就高不就低”的原则工程等别为Ⅱ等大（2）型。

主要建筑物（发电洞、压力钢管、发电厂房、溢洪道）为2级，首次可行性研究推荐方案砼面板堆石坝根据水库大坝提级指标，土石坝坝高超过90米要提高建筑物的级别。

因本工程大坝高为121.4m，因此砼面板堆石坝提级为1级，次要建筑物（尾水）为3级，临时建筑物（导流明渠、导流洞、围堰、临时护坡）为4级。

根据《水利水电工程等级划分及洪水标准》（SL252～2000）和《水利水电工程施工组织设计规范》(SL303～2004)的规定，枢纽导流围堰保护1级永久建筑物，使用年限大于1.5年，施工导流标准采用20年一遇洪水（P=5%），根据水文分析结果，相应的洪水洪峰流量Q=372m3/s。

柏叶口水库工程建设质量管理与EXCEL作者：张蕾来源：《科技创新与生产力》 2015年第9期张蕾（华北水利水电大学，河南郑州 450045）摘要：文章以柏叶口水库工程建设管理为例，利用EXCEL对土石坝填筑孔隙率进行有效控制、标准差的快速计算、混凝土强度保证率的高精度计算，提高了柏叶口水库工程建设管理水平和管理效益，为柏叶口水库能够获得优良工程奠定了良好的基础。

关键词：质量管理；标准差；混凝土强度保证率；EXCEL中图分类号：TV62 文献标志码：A DOI：10.3969/j.issn.1674-9146.2015.09.076收稿日期：２０15－04－10；修回日期：２０15－07－20作者简介：张蕾（1993-），女，山西太原人，主要从事水利水电工程研究，E-mail：sxsj.zjg@。

我国的工程建设质量管理理论日臻完善，但利用计算机进行质量管理的水平还有待进一步提高，利用EXCEL的函数计算功能、图表自动生成功能能够提高工程建设的管理水平和管理效益。

笔者提出的利用EXCEL对土石坝填筑孔隙率进行有效控制、利用EXCEL进行标准差的快速计算、准确的计算混凝土强度保证率，得到山西省水利水电工程建设监理公司柏叶口的采纳，取得了一定的管理效益。

1 柏叶口水库工程概况柏叶口水库位于山西省吕梁市交城县境内，控制流域面积为875 km2，水库总库容9 712万m3，主要以防洪、城市及工业供水、灌溉为主，兼顾发电、养殖等综合利用的中型水库。

水库枢纽由大坝、溢洪道、泄洪发电洞和电站组成。

柏叶口水库与下游文峪河水库联合运用，可满足城市生活供水4 400万m3，农业供水4 337万m3，年发电量978 km·h。

工程投资7.97亿元。

大坝采用混凝土面板堆石坝，坝顶宽10 m，坝顶长310.0 m，坝顶高程1 138.3 m，最大坝高88.3 m。

2 坝体下游堆石填筑质量要求大坝填筑设计要求，坝体堆石分区填筑，分区碾压，上游到下游依次分为上游铺盖区（1A）、上游盖重区（1B）、垫层区（2A）、特殊垫层区（2B）、过渡区（3A）、主堆石区（3B）、下游堆石区（3C）、下游护坡区（3D）。

导流泄放洞施工1 概述工程概况导流泄放洞位于大坝右岸，施工期间作导流用，下闸蓄水后改建为永久泄放洞。

导流泄放洞主要组成部分有进水口、有压洞、检修闸门竖井、出水口消能工等，全长约545m。

导流泄放洞进水口位于右坝头上游约270m处，底板高程，出水口位于右坝头下游210m，底板高程。

进口明渠长90m左右，中设拦砂石混凝土叠梁及集碴坑，明渠后接为喇叭型进水口，顶板为1/4椭圆，进水口段长，其中渐变段长8m。

洞身段长，纵坡%，桩号0+～0+为圆形断面，钢筋混凝土衬砌厚度，衬砌后洞径为；0+～0+分两期建成，第一期采用城门洞型混凝土衬砌，衬砌厚度，衬砌后导流泄放洞尺寸为×（高×宽），待导流期结束后再进行钢衬安装和第二期混凝土浇筑，衬砌后为圆形断面，直径。

检修闸门竖井位于桩号0+处，底高程，井深，钢筋混凝土衬砌。

工程地质导流泄放洞处基岩为白垩系上统沉积岩，下部为宽约7m的粉砂质夹沉凝灰岩，岩性较软弱；上部为厚层状砾岩夹含砾粉砂岩，岩石强度较高，完整性好，风化带下限埋深10～25m。

导流泄放洞沿线全程围岩均为微风化厚层状砾岩夹含砾粉砂岩，岩石较新鲜，断层、节理不发育，岩层总体产状为SN～N40°W，W～SW∠30°～40°，层理走向与洞线交角小。

隧洞沿线地下水位高程110～140m，隧洞在地下水位以下，围岩透水性微弱，成洞条件良好，全洞上覆围岩厚在30m以上。

导流洞出口明渠下游段，位于泥质粉砂岩之上，抗冲刷能力差。

主要工程量百度文库- 让每个人平等地提升自我注：表中第17、18、20项为导流泄放洞改建工程项目。

822 导流泄放洞围堰导流泄洪洞施工经历2001年汛期，为保证开挖和混凝土工程干地施工条件，在进水口修建临时挡水围堰一座。

导流洞建筑物等级为Ⅳ级，故施工围堰为Ⅴ级，设计挡水标准五年一遇（Q= 95m3/s），推算可知河床泄流上游水位以下，设计围堰顶高程。

柏叶口水库大坝基础开挖施工过程及控制要点
1.前期准备：确定开挖范围和深度，清理施工区域，排除杂物和废弃物，搭建临时工地设施。

2.基础标高测量：根据设计要求，测量基础坡度和高程，确定开挖深度和坡度。

3.基础开挖：按照设计要求，采用人工开挖或机械开挖的方法进行。

4.开挖过程控制：根据工程设计和施工方案要求，进行开挖过程的控制，包括开挖坡面的控制、开挖范围的控制等。

5.地面处理：开挖完成后，对开挖面进行整理和压实，确保开挖面的平整和稳定。

6.基础验收：验收开挖质量，包括开挖范围、开挖坡度、坡面的平整度等，确保开挖符合设计要求。

1.开挖范围的控制：根据设计要求和开挖深度，确定开挖范围，确保开挖的准确性和精度。

2.开挖坡面的控制：保证开挖坡面的坡度和坡面的平整度，避免因坡面不平整造成坡面破坏和坡面滑坡等事故。

3.土墙的控制：土墙是开挖坡面的关键部分，其稳定性对整个开挖工程的安全性直接影响。

在开挖过程中，要确保土墙的稳定性，避免土墙崩塌和滑坡等事故。

4.基坑排水的控制：在开挖过程中，要进行有效的排水措施，避免因水分渗入开挖面导致坡面松动或崩塌。

5.施工期风险的控制：开挖过程中，要及时查验施工现场的风险，防
止由于未能及时发现施工风险而造成事故。

总之，柏叶口水库大坝基础开挖是水库建设中非常重要的一部分，施
工过程中要严格按照设计要求和施工方案进行，合理控制开挖范围和坡面，确保开挖质量和安全性。

同时，加强对施工风险的控制和排查，保障施工
期安全。

通过科学的施工方法和严格的控制要点，可有效提高大坝基础开
挖质量，保障水库工程的安全性和稳定性。

导流洞封堵方案导流隧洞封堵水库下闸蓄水是水利枢纽工程建设的一个重要里程碑,而导流洞封堵的施工又是实现这一里程碑的关键。

导流洞混凝土封堵成败的关键主要是封堵方案的制定、堵头的设计、临时封堵的组织与协调、堵头混凝施工质量的控制。

1 封堵施工1．1 封堵时段及封堵流量XX水电站枢纽工程导流洞封堵根据《水利水电工程施工组织设计规范（试行）》规定“封堵时段宜选在汛后枯水期初”，根据招标水文资料显示，XX水电站10月下旬已进入枯水期，鉴于XX电站枢纽的特殊情况，为了提前达到蓄水条件业主要求我施工单位在6月中旬（预计时间）封堵，并承诺开据XX水务防汛部门的证书（证明我单位在施工中因洪水造成的损失由业主承担），在枯水季节平均流量大约为3~5m3/s；因XX电站枢纽工程的气候条件特殊，在洪水期遇上游下大雨，流量可能达到300~500 m3/s，具有雨水来势猛、洪峰流量大的特点，因此，在施工前应特别关注天气，尽量逼开雨水天气。

1．2 施工布置1．2．1 临时道路布置施工临时道路计划修建一条从拌和楼到导流洞出口洞顶到下游围堰，再穿过老钢筋厂从导流洞出口处进入导流洞里面，路宽6.0 m，长约610m，以满足泵车运输砼进入导流洞及混凝土浇筑的其他的一些材料进洞。

1．2．2水、电系统布设(1) 施工用水在施工过程中导流洞有渗水穿过，可以设集水井取水，或是在出口处架设一台抽水泵抽取施工用水。

(2) 施工供电导流洞封堵工程主要施工设备为一台混凝土泵（70kW）、混凝土振捣设备及照明用电，用电负荷不大，故直接就近利用1#变压器的电源接至工作面即可。

1.3 施工安排导流洞封堵在2009年6月中旬进行，到2009年7月上旬导流隧洞封堵完工，采用通仓法浇筑，分上下两层，第一次立4块摸板浇筑3.66m,第二次浇筑剩余的2.76m.工作面的各工序间适时穿插施工。

以上时间为初步，因实际情况变化而变化，排除天气影响，封堵时间约需要20天。

1．4闭气施工方法在XX按要求下闸门后，要对闸门进行闭气处理，处理方法为在闸门前先做一个小围堰，使闸门与围堰之间形成干地，然后用黄土（粘土）把闸门包裹起来，并用挖机（或用人工击实）击实黄土。
