高三物理高考经典探求—电路的动态分析【本讲主要内容】高考经典探求——电路的动态分析【知识掌握】【知识点精析】在闭合电路中，由于局部电阻的变化，会引起整个电路总电阻的变化，从而引起内、外电路之间，外电路各部分之间电压分配的变化和各支路电流分配的变化。
即使整个电路处于一种动态环境中，学生对这一动态进行分析时，往往存在着困难。
本文试图总结一个一般做法，供同学们参考。
一、要明确电路的结构这样的电路往往都是闭合电路，内、外电路之间是串联的，这时内电阻只是干路上的一个定值电阻。
外电路往往由几部分串联而成，有的部分是确定的，有的部分是变化的。
外电路的某一部分往往是由几个支路并联而成的，有的支路是确定的，有的支路是变化的。
外电路的某一部分的某一支路可能是由几部分串联而成的，有的部分是确定的，有的部分是变化的。
二、电路电学量的变化一般是从某一局部的变化引起的，而局部电阻的变化，对整个电路总电阻的变化的影响，有的具有单调性，有的比较复杂。
三、将电阻的变化分为单调性和非单调性两种情况。
（一）局部电阻变化对总电阻的变化影响具有单调性的情况。
1、给出讨论框图：R局增大减小→R总增大减小→I总减小增大→U端增大减小→I分U 部（不确定）2、理论：①欧姆定律闭合电路欧姆定律部分电路欧姆定律②串并联电路的性质和特点3、具体分析框图中理论的选择：当讨论R局部发生变化而引起总电阻的变化时，应用串并联电路的特点之总电阻的计算。
当讨论I总的变化时，应用闭合电路的欧姆定律。
当讨论某一部分的电压分配变化时，如这一部分的电阻确定则应用部分电路欧姆定律，如这一部分的电阻已发生了变化，则应用串并联电路的性质之总电压与各部分电压的关系。
当讨论某一支路的电路的电流变化时，如这一支路是确定的，则应用部分电路的欧姆定律。
如这一支路的电阻是变化的，则应用并联电路的特点之总电流与支路电流的关系。
4、局部电阻的变化方式：①可变化电阻（滑动变阻器或电阻箱）。
②开关的闭合与断开。
2011高三物理模型组合讲解一一电路的动态变化模型［模型概述］“电路的动态变化”模型指电路中的局部电路变化时引起的电流或电压的变化，变化起因有变阻器、电键的闭合与断开、变压器变匝数等。
不管哪种变化，判断的思路是固定的，这种判断的固定思路就是一种模型。
［模型讲解］一、直流电路的动态变化1.直流电路的动态变化引起的电表读数变化问题例1.如图1所示电路中，当滑动变阻器的滑片P向左移动时，各表（各电表内阻对电路的影响均不考虑）的示数如何变化？为什么？图1解析：这是一个由局部变化而影响整体的闭合电路欧姆定律应用的动态分析问题。
对于这类问题，可遵循以下步骤：先弄清楚外电路的串、并联关系，分析外电路总电阻怎样变化；由I —确定闭合电路的电流强度如何变化；再由U = E - lr确定路端电压的变化情R +r况；最后用部分电路的欧姆定律U =IR及分流、分压原理讨论各部分电阻的电流、电压变化情况。
当滑片P向左滑动，R3减小，即R总减小，根据I总—判断总电流增大，A1示R总+ r数增大；路端电压的判断由内而外，根据U二E - lr知路端电压减小，V示数减小；对R1,有U1 =1总R1所以U1增大，V示数增大；对并联支路，U 2 - U - U1，所以U 2减小，V2示数减小；U 2对R2,有I 2-，所以I2减小，A2示数减小。
R2评点：从本题分析可以看出，在闭合电路中，只要外电路中的某一电阻发生变化，这时 除电源电动势、内电阻和外电路中的定值电阻不变外，其他的如干路中的电流及各支路的电流、电压的分配，从而引起功率的分配等都和原来的不同，可谓“牵一发而动全身” ，要注意电路中各量的同体、同时对应关系，因此要当作一个新的电路来分析。
解题思路为局部电路T 整体电路T 局部电路，原则为不变应万变(先处理不变量再判断变化量)。
2. 直流电路的动态变化引起的功能及图象问题例2.用伏安法测一节干电池的电动势和内电阻，伏安图象如图所示，根据图线回答： (1) 干电池的电动势和内电阻各多大？(2) 图线上a 点对应的外电路电阻是多大？电源此时内部热耗功率是多少？ (3) 图线上a 、b 两点对应的外电路电阻之比是多大？对应的输出功率之比是多大？ (4) 在此实验中，电源最大输出功率是多大？图2 解析： (1) 开路时(1=0)的路端电压即电源电动势，因此E =1.5V ，内电阻1 53=02」7.5也可由图线斜率的绝对值即内阻，有:(2) a 点对应外电阻 R a = U_L = 10- 0.41】I a 2.5此时电源内部的热耗功率:2 2P r =l a r =2.5 0.2W P.25W也可以由面积差求得:1.5 -1.02.5门二02」P r = I a E - I a U a= 2.5 (1.5 T .0)W 二1.25W（3）电阻之比：R a i.0/2.5「4——R b0.5/5.0'J1输出功率之比：P a1.02.5W1 aP b0.5 5.0W1（4）电源最大输出功率出现在内、外电阻相等时，此时路端电压U = E，干路电流21 短15 7 5I 短，因而最大输出功率P出m W =2.81W2 2 2当然直接用P出^ —计算或由对称性找乘积IU （对应于图线上的面积）的最大值，也4r可以求出此值。
微专题64闭合电路中动态分析问题【核心考点提示】1．程序法：电路结构的变化→R 的变化→R 总的变化→I 总的变化→U 端的变化→固定支路IU →变化支路.2．极限法：即因滑动变阻器滑片滑动引起的电路变化问题，可将滑动变阻器的滑片分别滑至两个极端去讨论．【微专题训练】【例题】(2017·安徽淮北一模)在如图甲所示电路中，闭合开关S ，当滑动变阻器的滑片P 向上滑动的过程中，四个理想电表的示数都发生变化。
图乙中三条图线分别表示了三个电压表示数随电流表示数变化的情况，以下说法错误的是(C )A ．图线a 表示的是电压表V 3的示数随电流表示数变化的情况B ．图线c 表示的是电压表V 2的示数随电流表示数变化的情况C ．此过程中电压表V 1示数的变化量ΔU 1和电流表示数变化量ΔI 的比值变大D ．此过程中电压表V 2示数的变化量ΔU 2和电流表示数变化量ΔI 的比值不变[解析]滑片P 向上滑动，R 2减小，总电阻减小，总电流增大，电源内电压增大，路端电压减小，R 1两端电压增大，R 2两端电压减小，根据这些变化关系可知，图线a 是电压表V 3的示数随电流表示数变化的图线，图线b 是电压表V 1的示数随电流表示数变化的图线，图线c 是电压表V 2的示数随电流表示数变化的图线，A 、B 正确；ΔU 1ΔI ＝r ，而ΔU 2ΔI＝R 1，C 错误，D 正确。
【变式】(2018·湖北鄂东南教改联盟期中)在如图所示电路中，闭合开关S ，当滑动变阻器的滑动触头P 向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I 、U 1、U 2和U 3表示，电表示数变化量的绝对值分别用ΔI 、ΔU 1、ΔU 2和ΔU 3表示。
下列说法正确的是(AB )A ．U 1I 不变，ΔU 1ΔI不变B ．U 2I 变大，ΔU 2ΔI 不变C ．U 3I 不变，ΔU 3ΔI 变大D ．电源的输出功率变大[解析]根据欧姆定律得U 1I ＝ΔU 1ΔI ＝R 1，故当滑动变阻器的滑动触头P 向下滑动时，U 1I 、ΔU 1ΔI 均不变，故A 正确。
R 1 R 3 R 2 k ⊙ ε‚r A V εR 4 R 3 R 2 R 1 A V 高二物理电路变化的动态分析 人教版电路变化主要包括两种情况，一是由于电路中部分支路的接通或断开引起电路结构的变化，从而引起电路中有关物理量的变化；二是由于部分电路中某个电阻发生变化（例如：滑动变阻器滑动触头位置的改变），同样会引起电路中相关物理量的变化。
那么如何进行电路变化的动态分析，我们分析的理论依据是闭合电路欧姆定律，及部分电路欧姆定律，以及串联分压、并联分流等规律。
首先，要根据闭合电路欧姆定律，在I ＝ε/R+r 中，电源电动势ε和内电阻r 不变，由于电路结构的变化，会引起外电阻的R 变化，导致干路电流I 和路端电压U 的变化，再利用部分电路欧姆定律（在使用欧姆定律I ＝U/R ，必须牢记I 、U 、R 是对同一部分电路而言的，三个物理量中任意一个发生变化都可能引起其它两个量的变化。
）来讨论各支路中的相关物理量的变化，进而讨论干路中的各个物理量的变化。
其次，分析电路变化时，一般的顺序是先从变化部分开始，按照先总后分，先干路后支路，先固定电阻，后变化电阻的顺序进行分析。
下面根据其以上方法具体分析一些实例：一、由于某部分电路的断开或接通，会引起电路中相关物理量的变化。
例1．如图所示，当K 闭合时，两电表的读数变化情况是：（ ）A ． V 、A 读数变大B ． V 、A 读数变小C ． V 的读数变大，A 的读数变小D ． V 的读数变小，A 的读数变大解析：当K 闭合时，由于并联的支路的个数增加，由并联知识可知：外电阻R 减小，由闭合电路欧姆定律I ＝ε/ R+ r 知，干电流I增大，通过分析路端电压U=ε—I r 减小，所以伏特表V 的读数变小，即R 2两端电压减小，由部分电路欧姆定律I 2= U 2/ R 2安培表A 的读数变小，正确答案应选B例2、如图所示，由于某一电阻发生断路，导致电压表和电流表示数均比该电阻未断开时要大，则这个断路的电阻可能是：（ ）A ．R 1B ．R 2C ．R 3D ．R 4 解析：若R 1断路，由并联电路特点，可知总电阻R 变大，由I ＝ε/ R+ r ，得总电流I 变小，由U=ε—I r 知路端电压增大，得R 2的两端电压U 2增大，通过对I 2= U 2/ R 2分析，知电流表的示数变大，故选项A 正确；若R 2断路，知电流表的示数为零，故选项B 错误；若R 3断路，电压表的示数为零，故选项C 错误；ε‚r R 3 R 2 R 1 k ☉ V ２ V ３ A 2 P DC Bε, R 0 A 若R 4断路，由并联电路知识特点，可知总电阻R 变大，由I ＝ε/ R+ r ，得总电流I 变小，由U=ε—I r 知路端电压增大，得R 2的两端电压U 2增大，通过对I 2= U 2/ R 2分析，知电流表的示数变大，故选项D 正确；本题正确选项为AD 。

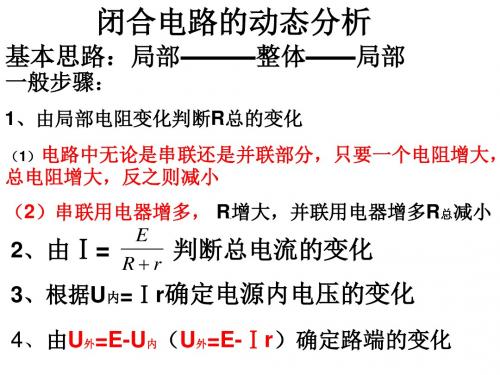

电学电路动态分析与实验一、复习旧知根据欧姆定律及串、并联电路的性质，来分析电路中由于某一电阻的变化而引起的整个电路中各部分电学量（如I 、U 、R 总、P 等）的变化情况，常见方法如下：1、程序法。
基本思路是“整体→局部→整体”。
即从阻值变化的的入手，由串并联规律判知R 总的变化情况再由欧姆定律判知I 总和U 端的变化情况最后由部分电路欧姆定律及串联分压、并联分流等规律判知各部分的变化情况其一般思路为：（2）根据闭合电路欧姆定律确定电路的总电流如何变化； （3）由内U =r I 总确定电源内电压如何变化；（4）由内端U E U -=确定电源的外电压如何（路端电压如何变化）； （5）由部分电路欧姆定律确定干路上某定值电阻两的电压如何变化；（6）确定支路两端电压如何变化以及通过各支路的电流如何变化（可利用节点电流关系）。
2．库仑定律（1）知道点电荷的概念。
（2）了解库仑定律，知道静电力常量。
二、重难、考点电路的动态分析，电流表的动态变化，电压表的动态变化。
三、考点：电路的动态分析，干路上的电流变化，之路上的电流变化，干路上的电压的动态变化，之路上的电压表的动态变化。
四、例题讲解【例1】：如图所示的电路中，R 1、R 2、R 3、和R 4皆为定值电阻，R 5为可变电阻，电源的电动势为E ，内阻为r ，设电流表A 的读数为I ，电压表V 的读数为U ，当R 5的滑动角点向图中a 端移动时（ ）A 、I 变大，U 变小B 、I 变大，U 变大C 、I 变小，U 变大D 、I 变小，U 变小Er【例2】：在图所示的四个电路中，当分别闭合开关S ，移动滑动变阻器角头从左端至右端时，能使其中一个灯由暗变亮同时，另一个灯由亮变暗，则符合要求的电路是（ ）【例3】：如图所示的电路中，电源的电动势为E ，内阻为r 。
当可变电阻的滑片P 向b 点移动时，电压表V 1的读数U 1与电压表V 2的读数U 2的变化情况是（ ）A 、U 1变大，U 2变小B 、U 1变大，U 2变大C 、U 1变小，U 2变小D 、U 1变小，U 2变大【例4】：在如图所示的电路中，E 为电源电动势，r 为电源内阻，R 1和R 3 均为定值电阻，R 2为滑动变阻器。
